№2071 от 02.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 596506
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2071 от 02.09.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению
Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденных
типов средств измерений,
окончания
указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
3. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
4. ФГБУ «ВНИИМС» внести соответствующие
измерений,
изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
5. Контроль за исполнением настоящего приказа оставляю за собой.
Л \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № _^071
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |

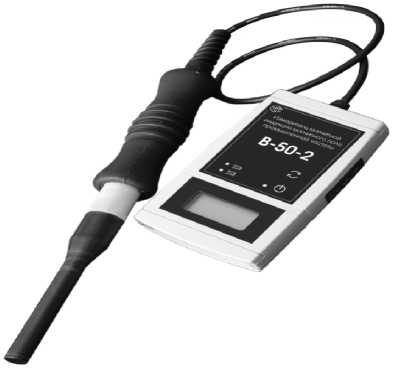

Измерители магнитной индукции магнитного поля промышленной частоты |
В-50-2 |
73149-18 |

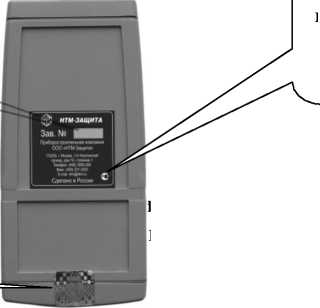

Общество с ограниченной ответственностью «НТМ- Защита» (ООО «НТМ- Защита»), г. Москва |
16.11.2029 | |
|
2. |
Преобразователи электрические измерительные |
АЕМТ |
73607-18 |
Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»), г. Омск |
20.12.2029 | |
|
3. |

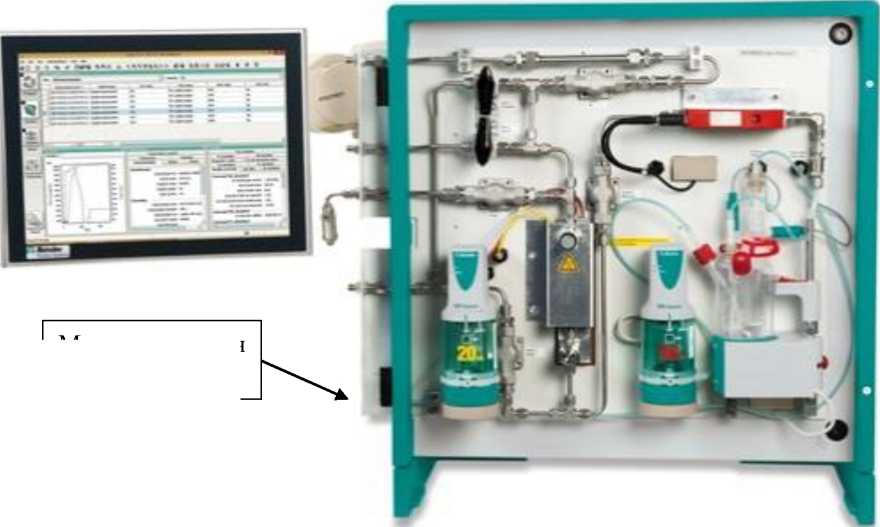

Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов |
875 KF Gas Analyzer |
72969-18 |
Фирма «Metrohm AG», Швейцария |
30.10.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2071
Лист № 1
Всего листов 9
Регистрационный № 73607-18
ОПИСАНИЕ ТИПА СРЕДСТВАИЗМЕРЕНИЙ
Преобразователи электрические измерительные АЕМТ
Назначение средства измеренийПреобразователи электрические измерительные АЕМТ предназначены для измерения электрических величин постоянного тока (напряжение, сила тока, мощность, электроэнергия, количество электричества) и переменного тока (напряжение и сила тока, активная, реактивная и полная мощность, коэффициент мощности), преобразования их в кодированные сигналы и передачи результатов по двум независимым интерфейсам связи.
Описание средства измеренийПреобразователи электрические измерительные АЕМТ (далее - преобразователи) могут применяться в составе измерительных каналов автоматизированных информационноизмерительных систем, для контроля состояния шкафов оперативного тока и других промышленных объектов.
Преобразователи являются комбинированными устройствами с двумя изолированными поступает сигналом, значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин.
каналами измерения мощности, в каждом из которых измеряемое напряжение непосредственно на измерительный вход, а измеряемый ток определяется поступающим от вторичной цепи внешнего измерительного датчика или шунта.
Работа преобразователей основана на преобразовании мгновенных
Выходной сигнал передается в цифровом виде по двум независимым интерфейсам: RS- 485 и IEEE 802.3 (Ethernet).
Протоколы передачи данных:
- по интерфейсу RS-485: MODBUS-RTU, MODBUS-ASCII, МЭК 60870-5-101, ExtDev;
- по интерфейсу Ethernet: MODBUS-TCP/IP, МЭК 60870-5-104.
Преобразователи выполнены в изолированном корпусе, могут монтироваться в шкафах, закрытых распределительных щитах. Конструкция позволяет устанавливать преобразователи на Т-образную направляющую ТН 35-7,5 ГОСТ IEC 60715 или непосредственно на панель.
Преобразователи относятся к постоянно подключенному оборудованию.
Преобразователи выпускаются в модификациях, отличающихся характеристиками внешних измерительных датчиков тока, номинальными значениями входных напряжений, видом электропитания.

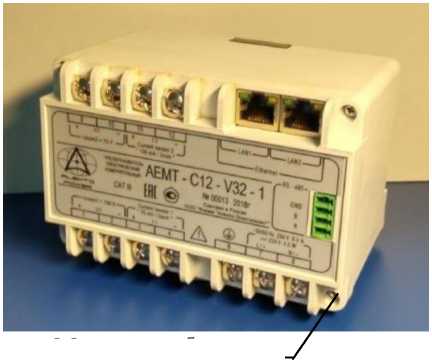

Фотография общего вида преобразователя с указанием места пломбировки приведена на рисунке 1.
Место пломбировки
Р и с ун о к 1 - Фотография общего вида
Условные обозначения преобразователей электрических измерительных АЕМТ указаны в таблице 1.
Таблица 1 - Расшифровка условного обозначения
|
AEMT - |
C |
х |
х |
- |
V |
х |
х |
- х | |
|
C |
Характеристика внешнего датчика тока (канал 1, канал 2) | ||||||||
|
1 |
1 |
«75 mV/ Inom» Шунт с номинальным напряжением 75 мВ | |||||||
|
2 |
2 |
«100 mA/ Inom» Датчик с номинальным выходным током 100 мА | |||||||
|
3 |
3 |
«200 mA/ Inom» Датчик с номинальным выходным током 200 мА | |||||||
|
V |
Номинальное входное напряжение (канал 1, канал 2) | ||||||||
|
1 |
1 |
30 В | |||||||
|
2 |
2 |
75 В | |||||||
|
3 |
3 |
150 В | |||||||
|
4 |
4 |
300 В | |||||||
|
Вид электропитания | |||||||||
|
1 |
Универсальное:
| ||||||||
|
2 |
Источник постоянного тока U= 110 В | ||||||||
|
3 |
Источник постоянного тока с номинальным напряжением U (Изготавливается по специальному заказу. Значение U устанавливается по согласованию с потребителем, но не более 100 В) | ||||||||
Установка требуемой конфигурации преобразователя по каждому из интерфейсов связи производится в служебном режиме с помощью программного обеспечения (ПО), поставляемого с преобразователем. Запись конфигурации возможна только после ввода пароля.
Встроенное ПО хранится в памяти микроконтроллеров преобразователя и защищено от записи и считывания, оно может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств. Метрологические характеристики преобразователей нормированы с учётом влияния на них ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
AEMT-CM |
AEMT-IM |
|
Номер версии (идентификационный номер) ПО |
V. 1.0 |
V. 1.0 |
|
Цифровой идентификатор ПО |
0ХЕС4С |
0XFDC6 |
|
Алгоритм вычисления контрольной суммы |
CRC-16 | |
Номинальное значение входного напряжения для каждого канала измерений выбирается из ряда: 30; 75; 150; 300 В.
значениями
Номинальное значение входного тока I nom для каждого канала измерений определяется соответствии с характеристиками внешнего измерительного
конкретными датчика тока: - при
включении
внешним шунтом с номинальным падением напряжения 75 мВ - номинальным током шунта (характеристика внешнего датчика по типу «75 mV/ Inom»);
- при включении с датчиком тока, имеющим токовый выход с номинальным значением из ряда (100; 200) мА - первичным номинальным током (характеристика внешнего датчика по типу «100 mA/ Inom» или «200 mA/ Inom»).
Пределы допускаемой основной погрешности измерений и цена единицы младшего разряда по измеряемому параметру приведены в таблицах 3 - 5. Пределы допускаемой дополнительной погрешности измерений, обусловленные изменением влияющих факторов по отношению к нормальным условиям, приведены в таблицах 6 - 10. Нормальные условия, при которых определяется основная погрешность, соответствуют таблице 11.
Таблица 3 - Метрологические характеристики при измерении электрических величин
постоянного тока
|
Параметр |
Диапазон измерений |
Пределы допускаемой относительной основной погрешности, % | |
|
значение |
условия | ||
|
Напряжение постоянного тока Udc 1), В |
от 0,2^Unom до1,2^ипот |
±0,2 |
— |
|
Сила постоянного тока Idc 2), А |
от 0,1^Inom до1,2^1пот |
±0,5 |
— |
|
Электрическая мощность Pdc, Вт |
от 0,01-Pnom до1,44^Рпот |
±1,5 |
Idc от 0,02^Inom до 0,05^Inom Udc от 0,5^Unom до 1,2^Unom |
|
±1,0 |
Idc от 0,05^Inom до 1,2^Inom Udc от 0,5^Unom до 1,2^Unom | ||
|
Электрическая энергия постоянноготока Wdc 3), Вт^ч |
— |
±1,0 |
Idc от 0,05^Inom до 1,2^Inom Udc от 0,5^Unom до 1,2^Unom |
|
— |
±1,5 |
Idc от 0,02^Inom до 0,05^Inom Udc от 0,5^Unom до 1,2^Unom | |
|
Количество электричества Qdc 3), А-ч |
— |
±1,0 |
Idc от 0,1 • Inom до 1,2^ Inom |
|
— |
±1,5 |
Idc от 0,05^ Inom до 0,1^ Inom | |
Примечания:
-
1 Класс точности 0,2 согласно IEC 61557-12.
-
2 Класс точности 0,5 согласно IEC 61557-12. С учетом внешнего датчика тока класс точности равен 1, при условии, что класс точности внешнего датчика не ниже 0,5.
-
3 Подсчет энергии и количества электричества осуществляется в двух направлениях непрерывно или на заданном интервале времени. Стартовый ток 0,001^Inom .
-
4 Нижним индексом «nom» обозначено номинальное значение параметра.
-
5 Номинальное значение электрической мощности Pnom определяется как произведение номинальных значений входного тока Inom и входного напряжения для U nom каждого канала измерения.
Таблица 4 - Метрологические характеристики при измерении электрических величин переменного тока
|
Параметр |
Диапазон измерений |
Пределы допускаемой относительной основной погрешности, % | |
|
значение |
условия | ||
|
Среднеквадратическое значение напряжения UAC 1), В |
от 0,2^Unom до1,2^ипот |
±0,5 |
при частоте от 45 до 1000 Гц Коэффициент амплитуды кривой переменного напряжения Kua=1,5 |
|
Среднеквадратическое значение тока IAC 2), А |
от 0,1 •Inom до 1,2^Inom |
±0,5 |
при частоте от 45 до 1000 Гц Коэффициент амплитуды кривой переменного тока Kia=2 |
|
Активная мощность P 3) 4), Вт |
от 0,02 Pnom до 1,44 Pnom |
±2,5 |
IaC от 0,02-Inom включ. до 0,05- Inom при cosф=1; IaC от 0,05-Inom включ. до 0,1-Inom при cosф от 0,5 инд. до 0,8 емк. |
|
±2,0 |
IaC от 0,05 • Inom до 1,2 • Inom при cosф=1; IaC от 0,1 • Inom до 1,2 • Inom при cosф от 0,5 инд. до 0,8 емк. | ||
|
Реактивная мощность Pq 3) 4), вар |
от 0,02 PQnom до 1,44 PQnom |
±2,5 |
IaC от 0,02-Inom включ. до 0,05-Inom при sinф=1; IaC от 0,05-Inom включ.до 1,2-Inom, при sinф от 0,25 до 0,5 |
|
±2,0 |
IaC от 0,05 • Inom до 1,2 • Inom, при sinф=1; IaC от 0,1 - Inom до 1,2-Inom, при sinф=0,5 | ||
|
Полная мощность PS 3) 4), В^А |
от 0,02 Psnom до 1,44 Psnom |
±2,5 |
IaC от 0,02-Inom до 0,05 Inom вклЮч. |
|
±2,0 |
IaC от 0,05-Inom до 1,2-Inom вклЮч. | ||
|
Коэффициент мощности PF (cosф) |
от 0 до 1 |
±0,05 (абс.) |
IaC от 0,1 - Inom до 1,2 - Inom UaC от 0,5-Unom до 1,2-Unom |
Примечания:
-
1 Класс точности 0,5 согласно IEC 61557-12.
-
2 Класс точности 0,5 согласно IEC 61557-12. Класс точности 1 с учетом внешнего датчика тока, при условии, что класс точности внешнего датчика не ниже 0,5.
-
3 Значение погрешности приведено для синусоидальных входных сигналов при номинальном значении входного напряжения. Диапазон номинальных значений частоты от 50 до 60 Гц.
-
4 Класс точности 2,0 согласно IEC 61557-12. Класс точности 2,5 с учетом внешнего датчика точка, при условии, что класс точности внешнего датчика не ниже 0,5.
-
5 Нижним индексом «nom» обозначено номинальное значение параметра.
-
6 Номинальное значение полной мощности PS определяется как произведение номинальных значений входного тока и входного напряжения для каждого канала измерения.
-
7 Номинальное значение активной мощности P (реактивной мощности PQ) определяется как произведение номинальных значений входного тока, входного напряжения и номинального коэффициента мощности (в нормальных условиях для активной мощности cosф=1, для реактивной мощности sinф=1) для каждого канала измерения.
Таблица 5 - Цена единицы младшего
|
Параметр |
Значение |
|
Напряжение постоянного тока Udc |
Unom/15000 |
|
Сила постоянного тока Idc |
Inom/15000 |
|
Электрическая мощность Pdc |
Pnom/20000 |
|
Электрическая энергия постоянного тока Wdc |
Pnom/36000 |
|
Количество электричества Qdc |
Inom/36000 |
|
Среднеквадратическое значение напряжения Uac |
Unom/15000 |
|
Среднеквадратическое значение тока Iac |
Inom/15000 |
|
Активная мощность P |
Pnom/20000 |
|
Реактивная мощность Pq |
PQnom/20000 |
|
Полная мощность Ps |
PSnom/20000 |
|
Коэффициент мощности PF (cosф) |
0,001 |
Таблица 6 - Пределы допускаемой дополнительной погрешности от изменения температуры
|
Параметр |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от -40 до +18 °C и от +28 до +55 °C, на каждый 1 °C, в % от измеренного значения | |
|
значение |
условия | |
|
Напряжение постоянного тока |
±0,01 |
Udc от 0,2^Unom до 1,2^Unom |
|
Среднеквадратическое значение напряжения переменного тока |
±0,025 |
Uac от 0,2^Unom до 1,2^Unom |
|
Сила постоянного тока, среднеквадратическое значение переменного тока |
±0,025 |
Idc от 0,1 • Inom до 1,2^ Inom |
|
Электрическая мощность, энергия, количество электричества постоянного тока |
±0,05 |
Idc от 0,05^Inom до 1,2^Inom |
|
Полная мощность переменного тока |
±0,1 |
Iac от 0,05^Inom до 1,2^Inom; cosф=1 |
|
Активная мощность переменного тока |
±0,1 |
Iac от 0,05^Inom до 1,2^Inom; cosф=1 |
|
±0,14 |
Iac от 0,1^Inom до 1,2^Inom; cosф=0,5 (при индуктивной нагрузке) | |
|
Реактивная мощность переменного тока |
±0,1 |
Iac от 0,05^Inom до 1,2-Inom; sinф=1 |
|
±0,15 |
Iac от 0,1 - Inom до 1,2-Inom; sinф=0,5 | |
Т а б л и ц а 7 - Пределы допускаемой дополнительной погрешности от изменения
напряжения питания
|
Параметр |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности от изменения напряжения питания, в % от измеренного значения | |
|
значение |
условия | ||
|
Напряжение постоянного тока |
В соответствии с таблицей 11 |
±0,02 |
Udc от 0,2^Unom до 1,2^Unom |
|
Среднеквадратическое значение напряжения |
±0,05 |
Uac от 0,2^Unom до 1,2^Unom | |
|
Сила постоянного тока |
±0,05 |
Idc от 0,1 • Inom до 1,2^ Inom | |
|
Среднеквадратическое значение тока |
±0,05 |
Iac от 0,1 • Inom до 1,2^ Inom | |
|
Электрическая мощность, энергия, количество электричества |
±0,1 |
Idc от 0,05^Inom до 1,2^Inom | |
Т а б л и ц а 8 - Пределы допускаемой дополнительной погрешности измерения полной
мощности
|
Влияющая величина |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности измерения полной мощности, в % от измеренного значения | |
|
значение |
условия | ||
|
Изменение напряжения питания |
В соответствии с таблицей 11 |
±0,2 |
IaC от 0,1 • Inom до 1,2 • Inom; COSф=1 |
|
Изменение напряжения |
от 0,8 Unom до 1,2^Unom |
±1,0 |
IaC от 0,02 • Inom до 1,2 • Inom; COSф=1 |
|
±1,5 |
IaC от 0,05 • Inom до 1,2 • Inom; COSф=0,5 (при индуктивной нагрузке) | ||
Таблица 9 - Пределы допускаемой дополнительной погрешности измерения активной мощности
|
Влияющая величина |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности измерения активной мощности, в % от измеренного значения | |
|
значение |
условия | ||
|
Изменение напряжения питания |
В соответствии с таблицей 11 |
±0,2 |
IaC от 0,1 •Inom до 1,2^Inom; C0Sф=1 |
|
Изменение напряжения |
от 0,8^Unom до 1,2^Unom |
±1,0 |
IaC от 0,02^Inom до 1,2^Inom; C0Sф=1 |
|
±1,5 |
IaC от 0,05^Inom до 1,2•Inom;COSф=0,5 (при индуктивной нагрузке) | ||
|
Изменение частоты |
от 45 до 65 Гц |
±0,8 |
IaC от 0,02^Inom до 1,2^Inom; C0Sф=1 |
|
±1,0 |
IaC от 0,05^Inom до 1,2•Inom;COSф=0,5 (при индуктивной нагрузке) | ||
|
Гармоники в цепях тока и напряжения |
Напряжение пятой гармоники U5= 0,1-Unom Ток пятой гармоники I5= 0,4-I1 |
±1,0 |
Ток основной частоты I|= 0,6^Inom Напряжение основной частоты U1= Unom cosф=1 (основной частоты и гармоники) |
|
Нечетные гармоники в цепи переменного тока |
lEC 61557-12 |
±3,0 |
IaC= 0,5^Inom |
|
Субгармоники в цепи переменного тока |
lEC 61557-12 |
±3,0 |
IaC= 0,5^Inom |
Т а б л и ц а 1 0 - Пределы допускаемой дополнительной погрешности измерения
реактивной мощности
|
Влияющая величина |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности измерения реактивной мощности, в % от измеренного значения | |
|
значение |
условия | ||
|
Изменение напряжения питания |
В соответствии с таблицей 11 |
±0,2 |
IaC от 0,1- Inom до 1,2- Inom; siпф 1 |
|
Изменение напряжения |
от 0,8-Unom до 1,2^Unom |
±1,0 |
Iac от 0,02•Inom до 1,2^Inom; sinф 1 |
|
±1,5 |
Iac от 0,05 • Inom до 1,2- Inom; sinф=0,5 (при индуктивной нагрузке) | ||
|
Изменение частоты |
от 45 до 65 Гц |
±2,5 |
Iac от 0,02-Inom до 1,2-Inom; sinф 1 |
|
±2,5 |
Iac от 0,05 • Inom до 1,2- Inom; siпф 0,5 (при индуктивной нагрузке) | ||
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- источник постоянного тока (номинальное напряжение 220 В), В |
от 176 до 275 |
|
- источник постоянного тока (номинальное напряжение 110 В), В |
от 93 до 140 |
|
- источник напряжения переменного тока (номинальное напряжение 230 В), В |
от 176 до 264 |
|
- номинальная частота переменного тока, Гц |
50 или 60 |
|
- допустимая частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность: | |
|
- источник постоянного тока (номинальное напряжение 220 В), Вт |
4,5 |
|
- источник постоянного тока (номинальное напряжение 110 В), Вт |
4,5 |
|
- источник напряжения переменного тока (номинальное напряжение 230 В), В-А |
9 |
|
Габаритные размеры (длина х высота х глубина), мм |
120 х 80 х 77 |
|
Масса, кг |
0,45 |
|
Нормальные условия измерений: | |
|
- температура, °С |
от +18 до +28 |
|
- влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Рабочие условия измерений: | |
|
- температура, °С |
от -40 до +55 |
|
- влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
25 |
|
Средняя наработка на отказ, ч |
125000 |
|
Погрешность формирования метки времени при условии выполнения процедуры синхронизации не превышает 10 мс. Синхронизация времени осуществляется средствами протокола MODBUS-RTU, MODBUS-AScII, MODBUS-TCP/IP, МЭК 60870-5-101 или МЭК 60870-5-104. Точность хода встроенных часов реального времени без синхронизации не хуже ±2,6 с в сутки. | |
|
Скорость обмена данными по интерфейсу RS-485 выбирается из ряда 9600, 19200, 38400, 56000, | |
|
64000 бит/с; по интерфейсу Ethernet - 10/ 100 Мбит/с. | |
наносится типографским способом на крышку преобразователя и в левом верхнем углу паспорта преобразователя.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь электрический измерительный АЕМТ |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Электронный носитель с программным обеспечением |
— |
1 шт. |
|
Руководство по эксплуатации (на электронном носителе с программным обеспечением) |
— |
1 экз. |
|
Розетка 15EDGK-3.81-04P |
— |
1 шт. |
|
Наклейка защитная |
— |
5 шт. |
|
Методика поверки (на электронном носителе с программным обеспечением) |
АЕМЛ.411618.001МП |
1 экз. |
приведены в разделе 2.3 «Методика измерений» документа АЕМЛ.411618.001РЭ «Преобразователи измерительные электрические АЕМТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования;
АЕМЛ.411618.001ТУ. Преобразователи измерительные электрические АЕМТ. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»)
ИНН 5504043115
Адрес: 644046, г. Омск, а/я 5736
Юридический адрес: 644046, Омская обл., г. Омск, пр-кт Карла Маркса, д. 41
Телефон: (3812) 30-36-75
Факс: (3812) 30-37-65
Web-сайт: http://alekto.ru
Е-mail: market@alektogroup.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2071
Лист № 1
Всего листов 4
Регистрационный № 72969-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer
Назначение средства измеренийАнализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer (далее - анализаторы 875 KF) предназначены для измерения содержания воды в лабораторных условиях.
Описание средства измеренийПринцип действия анализаторов 875 KF основан на реакции воды, находящейся в анализируемой пробе, с йодом и двуокисью серы в присутствии основания и спирта по методу Карла Фишера. В ходе реакции йод электрически генерируется в анодном растворе с помощью генерирующего электрода. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, который определяется двойным платиновым электродом.
Измерения содержания воды в жидких веществах и материалах осуществляется вводом пробы непосредственно в измерительную ячейку.
Измерения содержания воды в газообразных пробах осуществляется с помощью газопроводной системы, находящейся на передней панели анализатора. Образец вводится через клапан в систему. Количество образца измеряется контроллером, который регистрирует объем газа, протекающего внутрь, и регулирует объемный расход. Остатки образца и вода, которые могут присутствовать в тракте системы, автоматически удаляются током сухого азота. При определении содержания воды в сжиженных газах образцы сначала испаряются в контролируемых условиях, а затем передаются для подачи в систему определения содержания воды.
Анализаторы 875 KF состоят из встроенного микропроцессорного управляющего блока, магнитной мешалки, измерительной ячейки, встроенного промышленного ПК, регулятора расхода, термостатируемого канала, разъемов для подачи образца и промывки тракта потоком сухого азота. Измерительная ячейка содержит электроды: индикаторный и генерирующий, на котором происходит образование свободного йода.
Анализаторы 875 KF поставляются предварительно сконфигурированными и могут включать дополнительные устройства для автоматической замены реагентов в измерительной ячейке, а также комплектом для автоматической промывки растворителем.
ПК с нему
Анализаторы 875 KF управляется с помощью встроенного промышленного предустановленным программным обеспечением (ПО) tiamoTM и подключенным к монитором, а также интерфейсами управления (клавиатура, мышь).
знака
Общий вид анализаторов 875 KF представлен на рисунке 1. Место нанесения поверки указано стрелкой. Пломбирование анализаторов 875 KF не предусмотрено.
Место нанесения знака поверки
Рисунок 1 - Общий вид анализаторов влажности кулонометрических жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer
Программное обеспечениеАнализаторы 875 KF оснащены специально разработанным программным обеспечением, которое применяется для управления, сбора данных, а также для полной автоматизации всех стадий анализа. Программное обеспечение предустановлено на встроенный в систему промышленный ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
tiamoTM |
|
Номер версии ПО |
не ниже версии 2.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон показаний массы оттитрованной воды, мкг |
от 10 до 2000000 |
|
Диапазон измерений объемной доли воды, % |
от 0,0001 до 0,02 |
|
Диапазон измерений массовой доли воды, % |
от 0,01 до 100 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений объемной доли воды, %, в диапазонах: - от 0,0001 до 0,001 % включ. |
8 |
|
-св. 0,001 до 0,02 % включ. |
4 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли воды, %, в диапазонах: - от 0,01 до 1,0 % включ. |
3 |
|
-св. 1,0 до 100,0 % включ. |
1,5 |
|
Пределы допускаемой относительной погрешности измерений объемной доли воды, %, в диапазонах: - от 0,0001 до 0,001 % включ. |
±16 |
|
-св. 0,001 до 0,02 % включ. |
±8 |
|
Пределы допускаемой относительной погрешности измерений массовой доли воды, %, в диапазонах: - от 0,01 до 1,0 % включ. |
±6 |
|
-св. 1,0 до 100,0 % включ. |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное входное давление, кПа |
4000 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
600 |
|
- ширина |
670 |
|
- длина |
470 |
|
Масса, кг, не более |
56 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
230±22 |
|
- частота переменного тока, Гц |
55±5 |
|
Потребляемая мощность, Вт, не более |
2200 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +5 до +45 |
|
- относительная влажность воздуха, %, не более |
60 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer |
875 KF Gas Analyzer |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 50-241-2018 |
1 экз. |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам влажности кулонометрическим жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer
Техническая документация изготовителя «Metrohm AG», Швейцария.
ИзготовительФирма «Metrohm AG», Швейцария
Адрес: CH-9101 Herisau, Switzerland
Телефон: + 41- 71-353-85-85, факс: + 41-71-353-89-01
Web-сайт:http://www.metrohm.com
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2071
Лист № 1
Всего листов 4
Регистрационный № 73149-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители магнитной индукции магнитного поля промышленной частоты В-50-2
Назначение средства измеренийИзмерители магнитной индукции магнитного поля промышленной частоты В-50-2 (далее - измерители) предназначены для измерений среднего квадратического значения модуля индукции магнитного поля промышленной частоты (50 Гц).
Описание средства измеренийПринцип действия измерителей основан на измерении магнитной индукции магнитного поля с помощью трёх-координатного (изотропного) измерительного преобразователя Холла, преобразующих каждую из трёх взаимно перпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатамизмерений трёх взаимно перпендикулярных его компонент по формуле (1):
|В| = V В 2 +' В'^ У+ В В (1)
Конструктивно измерители состоят из измерительно-индикаторного блока и изотропной антенны. На передней панели корпуса измерительно-индикаторного блока располагаются органы управления и экран жидкокристаллического индикатора. Основным элементом измерительно-индикаторного блока является микропроцессор, который обеспечивает выбор режима измерений, обработку информации, отображение значений параметров магнитного поля и индикацию заряда аккумуляторов.
Измерители позволяют индицировать измеренные значения как в единицах измерения магнитной индукции - мТл и в единицах напряженности магнитного поля - кА/м.
Питание измерителей осуществляется от трех аккумуляторов типоразмера ААА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.
Внешний вид измерителя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, место нанесения знака
утверждения типа и заводского номера представлены на рисунке 2.
Заводской номер наносится типографским способом на прямоугольную фирменную пластинку, размещаемую на задней панели корпуса измерительно-индикаторного блока. Формат заводского номера цифровой. Нанесение знака поверки на корпус измерителей не предусмотрено.
Рисунок 1 - Внешний вид измерителей
Место нанесения заводского номера
4
Место нанесения знака утверждения типа
юнированного доступа, и заводского номера
Рисунок 2 - Схема пломбиров! место нанесения знака утве}
Место пломбирования -----
\^зм^ ^__-2-.могут примен
Ыполнении работ по обеспечению электромагнитной безопасности в области охраны природы, безопасности труда и населения, в том числе относящихся к сфере государственного регулирования обеспечения единства измерений в соответствии с Законом «Об обеспечении единства измерений» и Законом «О техническом регулировании» (при проведении специальной оценки условий труда, производственного контроля и при определении безопасности жилых и производственных помещений), а также при измерениях параметров магнитного поля в промышленности, на транспорте, открытых территориях и научных исследованиях.
Программное обеспечениеВстроенное программное обеспечение (ПО) является неотъемлемой частью измерителей и осуществляет функции сбора, обработки и представления на экране жидкокристаллического индикатора измерительной информации, контроля уровня напряжения питания измерителя, а также идентификации версии программного обеспечения.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V.1.2 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 49 до 51 |
|
Диапазон измерений средних квадратических значений модуля магнитной индукции магнитного поля, мТл (напряженности магнитного поля, кА/м) |
от 0,05 до 150 от 0,04 до 120 |
|
Пределы допускаемой относительной погрешности измерения средних квадратических значений модуля магнитной индукции магнитного поля (напряженности магнитного поля), % |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока от аккумуляторной батареи, В |
от 3,6 до 4,6 |
|
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, ч, не менее |
8 |
|
Масса, г, не более |
350 |
|
Габаритные размеры, мм, не более: - измерительно-индикаторного блока | |
|
высота |
130 |
|
ширина |
75 |
|
длина |
30 |
|
- антенны | |
|
длина |
350 |
|
диаметр - рабочей части антенны |
35 |
|
длина |
100 |
|
диаметр |
12 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +45 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
наносится на заднюю панель корпуса измерительно-индикаторного блока в виде наклейки и типографским способом на титульный лист документа БВЕК.431440.001 РЭ «Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2. Руководство по эксплуатации».
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2 |
БВЕК.431440.001 |
1 шт. |
|
Руководство по эксплуатации |
БВЕК.431440.001 РЭ |
1 экз. |
|
Паспорт |
БВЕК.431440.001 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Блок питания |
- |
1 шт. |
|
Сумка укладочная |
- |
1 шт. |
изложены в разделе 5 «Порядок работы» документа БВЕК.431440.001 РЭ «Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний;
ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4314-009-18446736-2018 Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита»)
ИНН 7721166781
Адрес: 115230, г. Москва, 1-й Нагатинский пр-д, д. 10, стр. 1
Телефон (факс): (495) 500-03-00
Е-mail: ntm@ntm.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
