Номер по Госреестру СИ: 53212-13
53212-13 Системы измерений и мониторинга вибрации
(VIBROCONTROL 6000™ Compact Monitor)

Назначение средства измерений:
Системы измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor (далее системы VC-6000TM CM) предназначены для измерений в непрерывном режиме абсолютной вибрации корпуса, относительной вибрации вала, осевого и радиального положения вала, а также для диагностики подшипников качения/скольжения и мониторинга температуры и технологических процессов.

Аналитический паспорт типа средства измерений

53212-13 — Системы измерений и мониторинга вибрации

VIBROCONTROL 6000™ Compact Monitor

Фирма "Bruel & Kjaer Vibro GmbH" ГЕРМАНИЯ МПИ: 3 года Действует
0
организаций
0
владельцев
1
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
22
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
входит в перечень ПП РФ № 250

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
0672117e-f53e-254c-3105-5f2b7070707653212-132020-05-07актуальная
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

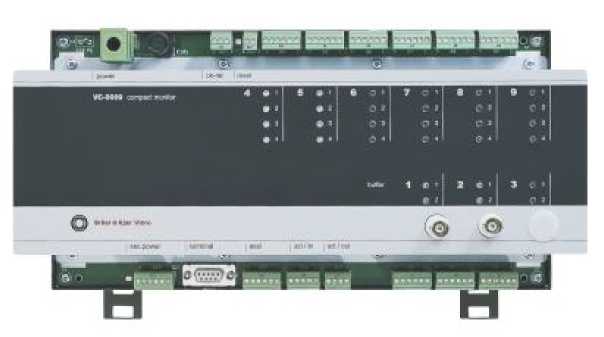

Внешний вид. Системы измерений и мониторинга вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений и мониторинга вибрации
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 12.04.2018
Номер записи - 143108
ID в реестре СИ - 365508
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Системы измерений и мониторинга вибрации (VIBROCONTROL 6000™ Compact Monitor)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
53212-13 Системы измерений и мониторинга вибрации (VIBROCONTROL 6000™ Compact Monitor)
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
50586-12 Аппаратура (Вибробит 300)
ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону)

Все средства измерений Фирма "Bruel & Kjaer Vibro GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36259-07
01.12.2012
Виброметры-анализаторы, VIBROTEST 60
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
1 год
40723-09

Приборы для контроля параметров вибрации, VIBROCONTROL 920
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
47051-11
27.06.2016
Акселерометры , AS и ASA
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
47303-11
22.07.2016
Системы измерений вибрации, VC-6000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48024-11
21.10.2016
Усилители заряда, 2661, 2667 и 2688
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48025-11
21.10.2016
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48369-11
06.12.2016
Системы мониторинга машинного оборудования, 3540 COMPASS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48370-11
06.12.2016
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
53212-13
12.04.2018
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
54237-13

Виброанализатор, VIBROCONTROL 1000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55219-13
17.10.2018
Преобразователи вихретоковые, IN, INA и TS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
58583-14
25.09.2019
Анализаторы вибрации, VIBROPORT 80
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
61556-15

Приборы для контроля параметров вибрации, VIBROCONTROL 920
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
61557-15

Преобразователи виброскорости, VS-079/S
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
62010-15
12.10.2025
Акселерометры , 8315 и 8324
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
67316-17
02.05.2022
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
74435-19

Система виброизмерительная, Нет данных
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
74250-19
01.03.2024
Аппаратура измерения и мониторинга вибрации, VC-1800
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
74249-19
01.03.2024
Усилители заряда, 2661, 2667 и 2688
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
75507-19
08.07.2024
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
78357-20
29.05.2025
Преобразователи виброскорости, VS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
78894-20
07.08.2025
Преобразователи вихретоковые, IN и INA
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерений и мониторинга вибрации (VIBROCONTROL 6000™ Compact Monitor)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерений и мониторинга вибрации (VIBROCONTROL 6000™ Compact Monitor)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
1197 6058
ФБУ Красноярский ЦСМ
Красноярский край
4812 6058
ФБУ Омский ЦСМ
Омская область
8678 6058
ФБУ Томский ЦСМ
Томская область
9546 6058

Программное обеспечение

(ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.

Наименование программного обеспечения

Идентификаци онное наименование программного обеспечения

Номер версии (идентификацион ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

VIBROCONTROL

6000TM Compact

Monitor (VC-6000 TM CM)

PI-Mbus-300

CI 2.8.2.

SM 6.9.3.

*Цифровой идентификатор зависит от собственного уникального адреса прибора, входящего в состав системы измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor и присваивается при выпуске прибора. Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.


Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на корпус системы в виде наклейки и на руководство по эксплуатации методом наклейки или печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Руководство по эксплуатации «Система измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor», раздел С.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам измерений и мониторинга вибрации VIBROCONTROL 6000 ТМ Compact Monitor

1. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.

Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

- для применения вне сферы государственного регулирования обеспечения единства измерений

Поверка

Поверка

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); источник постоянного тока Б5-76 (г/р № 32678-06).


Изготовитель

Фирма «Bruel & Kj sr Vibro GmbH», Германия
Адрес: LeydheckerstraBe 10, D-64293 Darmstadt.

Заявитель

Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, корп. 2

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Действие системы VC-6OOO™ CM основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей: акселерометров, велосиметров, вихретоковых преобразователей, а также других типов преобразователей, имеющих выход по напряжению или току.

Система VC-6OOO™ CM измеряет пиковое или среднее квадратическое значения (СКЗ) виброускорения и виброскорости, вычисляет максимальное отклонение вала от среднего положения, оценивает техническое состояние подшипников качения по методам BCU и BC-BP.

Система VC-eOOO™ CM представляет собой модульную конструкцию и состоит из базовой платы и установленных в ней от одного до трех входных модулей в различной комбинации, до шести выходных и дополнительных модулей.

В зависимости от требуемых задач и подключаемых первичных преобразователей используются входные модули следующих типов: одноканальный модуль для подключения акселерометров, одноканальный модуль для подключения велосиметров, одноканальный модуль для подключения вихретоковых преобразователей, двухканальный модуль для подключения преобразователей с выходом по току (от O до 2O мА или от 4 до 2O мА) или напряжению (от минус 15 до плюс 15 В), двухканальный модуль для диагностики методом BCU.

Выходной модуль реле позволяет контролировать обработанные в реальном времени сигналы, поступающие по каналам измерений, с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле.

Двухканальный выходной модуль по току/напряжению позволяет получить унифицированный аналоговый сигнал по току от 4 до 2O мА или от O до 2O мА и по напряжению от O до 1O В, от O до 5 В, от 2 до 5 В.

Система VC-6OOO™ CM позволяет программировать коэффициенты преобразования используемых первичных преобразователей.

Электропитание осуществляется через базовый модуль переменным напряжением от 9O до 264 В (частотой от 5O до 6O Гц) или постоянным напряжением от 2O до 75 В. Система осуществляет питание подключаемых датчиков и внешних предусилителей.

Наличие интерфейса служит для подключения к персональному компьютеру.

Внешний вид системы VC-6OOO™ CM приведен на рисунке 1.

Внешний вид. Системы измерений и мониторинга вибрации (VIBROCONTROL 6000™ Compact Monitor), http://oei-analitika.ru

Рисунок 1 - Внешний вид системы измерений и мониторинга вибрации

VIBROCONTROL 6000ТМ Compact Monitor

Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.

Наименование программного обеспечения

Идентификаци онное наименование программного обеспечения

Номер версии (идентификацион ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

VIBROCONTROL

6000TM Compact

Monitor (VC-6000 TM CM)

PI-Mbus-300

CI 2.8.2.

SM 6.9.3.

*Цифровой идентификатор зависит от собственного уникального адреса прибора, входящего в состав системы измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor и присваивается при выпуске прибора. Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.


Система измерений и мониторинга вибрации VIBROCONTROL 6000ТМ Compact Monitor

1 шт.

1 экз.

1 экз.

Руководство по эксплуатации

Методика поверки осуществляется по документу МП 53212-13 «Система измерений и мониторинга вибрации VIBROCONTROL 6000™ Compact Monitor фирмы «Bruel & Kj sr Vibro GmbH», Германия. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 19.02.2013.


Канал измерения абсолютной вибрации

Типы подсоединяемых первичных преобразователей

акселерометр, велосиметр

Лист № 3

Диапазоны измерений виброскорости для акселерометров с коэффициентом преобразования 10 мВ/(м^с-2), мм/с:

СКЗ

пиковое значение

от 0 до 20 от 0 до 100

Всего листов 6

Диапазоны измерений виброскорости для велосиметров с коэффициентом преобразования 100 мВ/(мм^с-1), мм/с:

СКЗ

от 0 до 20

пиковое значение

от 0 до 100

Диапазон рабочих частот, Гц

от 10 до 1000

Пределы допускаемой абсолютной погрешности измерений виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, мм/с:

- для работы с акселерометрами

±[0,001D +(0,0275

х x)]

- для работы с велосиметрами

±[0,001D +(0,0075

х x)]

где x - измеренное значение характеристики вибрации;

D- диапазон измерения

Канал измерения состояния подшипников качения

Тип подсоединяемых первичных преобразователей

акселерометр

Диапазоны измерений виброускорения для акселерометров с коэффициентом преобразования 10 мВ/(м^с-2), м/с2:

СКЗ

пиковое значение

от 0 до 160

от 0 до 800

Диапазон рабочих частот, Гц

от 10 до 1000

Пределы допускаемой абсолютной погрешности измерений виброускорения в диапазоне рабочих частот и диапазоне рабочих температур, м/с2

±[0,002D +(0,0075 х x)] где x - измеренное значение характеристики вибрации;

D- диапазон измерения

Канал измерения относительной вибрации

Тип подсоединяемых первичных преобразователей

вихретоковый

Диапазоны измерений виброперемещения для вихретоковых преобразователей с коэффициентом преобразования 8 мВ/мкм, мкм:

S макс

Sx,y

от 0 до 250

от 0 до 500

Диапазон частот, Гц

от 10 до 1000

Пределы допускаемой абсолютной погрешности измерений виброперемещения в диапазоне рабочих частот и диапазоне рабочих температур, мкм: при измерении SM£lKC при измерении Sx,y

±[0,001D +(0,01 * x)] ±(0,0075 * x)

где x - измеренное значение характеристики вибрации;

D- диапазон измерения

Канал измерения осевого перемещения и радиального положения вала

Тип подсоединяемых первичных преобразователей

вихретоковый

Диапазон измерений перемещения для вихретоковых преобразователей с коэффициентом преобразования минус 8 мВ/мкм, мм

±1

Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне рабочих температур, мм

±[0,001D +(0,01 * x)] где x - измеренное значение характеристики вибрации;

D- диапазон измерения

Условия эксплуатации: диапазон рабочих температур, °С

от минус 20 до 70

Габаритные размеры (длина * высота * ширина), мм

311 * 170 х 113

Масса, кг, не более: корпус пустой базовый модуль подключаемый модуль

1,5

0,45

0,035
