Номер по Госреестру СИ: 48025-11
48025-11 Преобразователи вихретоковые
(DS-105x/OD-105x/EC-100x)
Назначение средства измерений:
Преобразователи вихретоковые серии DS-105x/OD-105x/EC-100x (далее преобразователи) предназначены для бесконтактных измерений вибрации вала относительно корпуса и осевого перемещения вала и используются в отраслях промышленности, связанных с применением машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д.).

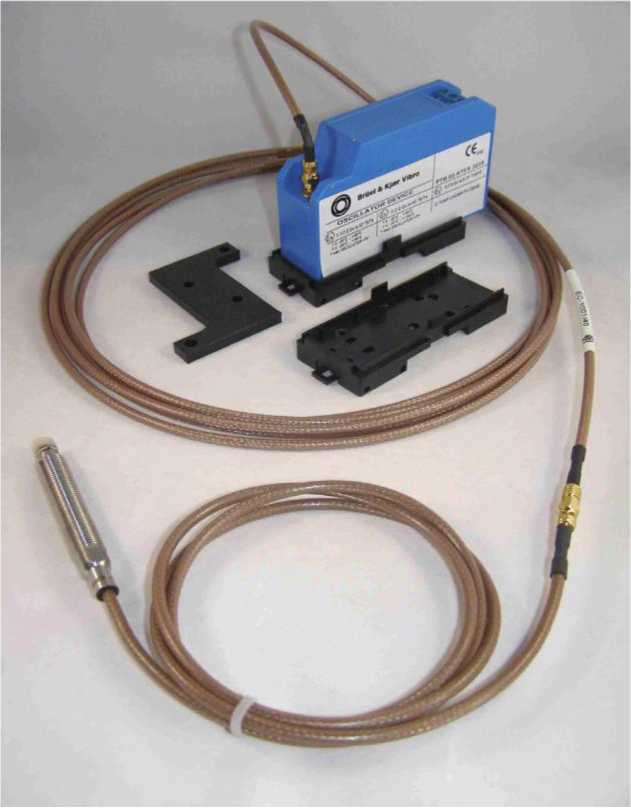

Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии DS-105x/OD-105x/ EC-100x
-
1. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
-
2. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
Поверка
Поверка осуществляется по документу МП 48025-11 «Преобразователи вихретоковые серии DS-105x/OD-105x/EC-100x фирмы «Bruel & Kjsr Vibro GmbH», Германия. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.08.2011.Основные средства поверки: головка микрометрическая цифровая 350 (г/р № 3379370); мультиметр цифровой Agilent 34411 А (г/р № 33921-07), генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10).
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: LeydheckerstraBe 10, D-64293 Darmstadt.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Преобразователи представляют собой прибор, состоящий из бесконтактного вихретокового датчика серии DS-105x, преобразователя вихретокового сигнала (осциллятора) OD-105x и соединительного кабеля EC-100x.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения зазора и его изменения, пропорционального виброперемещению.
Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Питание осциллятора осуществляется постоянным напряжением минус 24 В (от минус 18 до минус 30 В).
В зависимости от требуемых задач преобразователи комплектуются определенными моделями датчиков (DS-1051, DS-1052, DS-1053 и DS-1054), осцилляторами (OD-105x) и кабелями (EC-1001, EC-1002 и EC-1003).
Преобразователи имеют маркировку взрывозащиты 0 Ex ia IICT5 X.
Внешний вид преобразователя приведен на рисунке 1.
Рисунок 1
Преобразователь вихретоковый серии DS-105x/OD-105x/ EC-100x 1 экз. Сертификат калибровки 1 экз. | |
Диапазон измерений виброперемещения, мм Номинальный коэффициент преобразования для стали |
от 0,3 до 2,3 |
42CrMo4, мВ/мкм |
8 |
Диапазон рабочих частот, Гц Расширенная неопределенность коэффициента преобразования при коэффициенте охвата к=2 и доверительной вероятно- |
от 0 до 10 000 |
сти 0,95 в диапазоне измерения и диапазоне частот, мВ/мкм Расширенная неопределенность коэффициента преобразования при коэффициенте охвата к=2 и доверительной вероятно- |
±0,6 |
сти 0,95 в рабочем диапазоне температур, % Условия эксплуатации: диапазон температур, °С: |
10 |
датчика |
от минус 30 до 180 |
осциллятора Габаритные размеры датчиков (диаметр х длина), мм: |
от минус 30 до 65 |
OD1051 и OD1052 |
диаметр 7,85 х (от 45 до 255) |
OD1053 |
диаметр 7,85 х 30 |
OD1054 |
диаметр 7,85 х (от 34 до 150) |
Габаритные размеры осциллятора (длинахвысотахширина), мм Масса, г: |
98 х 60 х 26 |
датчика |
200 |
осциллятора |
800 |
