Номер по Госреестру СИ: 78894-20
78894-20 Преобразователи вихретоковые
(IN и INA)
Назначение средства измерений:
Преобразователи вихретоковые серий IN и INA (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения).
Аналитический паспорт типа средства измерений
78894-20 — Преобразователи вихретоковые
IN и INA
Фирма "Bruel & Kjaer Vibro GmbH"
ГЕРМАНИЯ
МПИ: 2 года
Действует
3
организаций3
владельцев3
версий6
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 2
3
Владельцев СИ
эффективное число: 2
6
Экземпляров СИ
по агрегатам владельцев / организаций
16.7%
Периодические поверки
первичные: 83.3%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
4 311 ₽
Средневзвешенная цена
медиана: 4 502 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
5 000
Концентрация поверителей
HHI; доля топ-5: 100%
5 000
Концентрация владельцев
HHI; доля топ-5: 100%
3
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
22
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 6 поверок; пик пришёлся на 2021 год (5).
- Последний завершённый год показал снижение на 80% (2025 к 2021).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -33.1%.
- Рынок представлен 3 организациями; концентрация высокая (HHI 5000), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 6 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 311 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 5
Долгосрочный CAGR: -33.1%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 4 | 4 | 1,00 |
| ООО «ЛУКОЙЛ-Западная Сибирь» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Сумма технологий" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 93e6241b-1afa-5527-c11a-ee824d8f3bd8 | 78894-20 | 2021-12-23 | — | актуальная |
| c47ad3bd-8374-246e-63b9-17f02bbcd99a | 78894-20 | 2020-09-22 | 2021-12-23 | архивная |
| 7714cb4d-528d-d55c-cfba-0d2c5af97221 | 78894-20 | 2020-09-09 | 2020-09-22 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

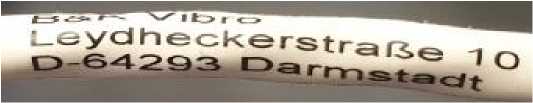

Внешний вид.
Преобразователи вихретоковые
Рисунок № 1

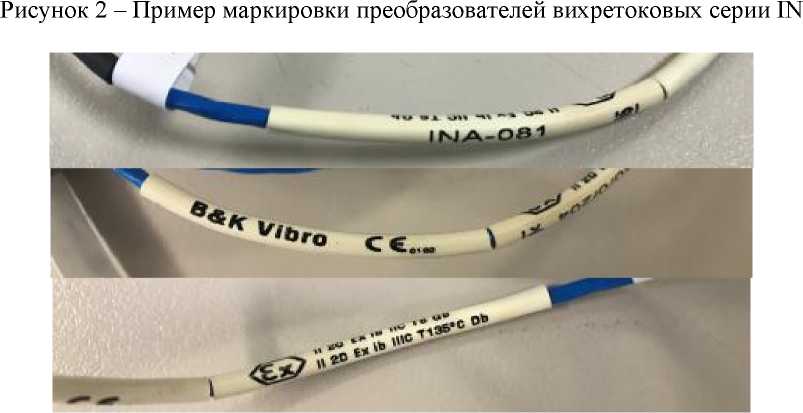

Внешний вид.
Преобразователи вихретоковые
Рисунок № 2

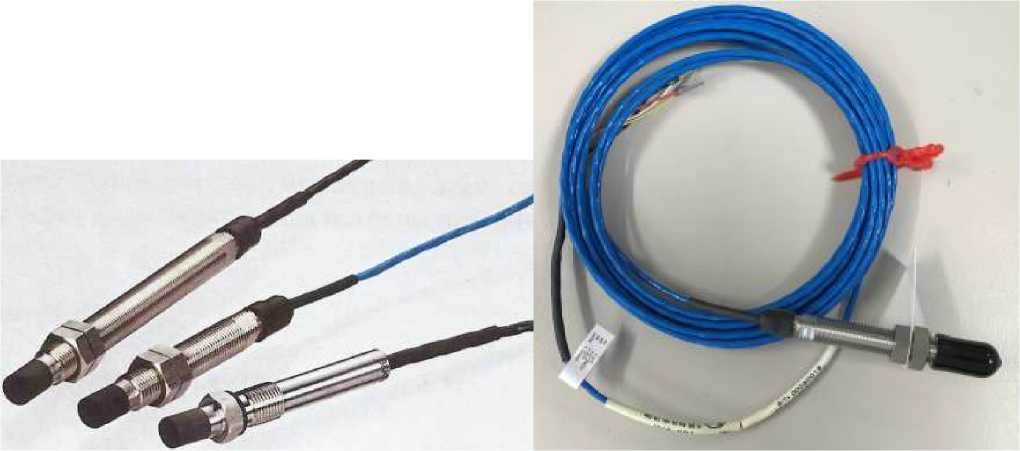

Внешний вид.
Преобразователи вихретоковые
Рисунок № 3
Внешний вид.
Преобразователи вихретоковые
Рисунок № 4
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства - 07.08.2025
Номер записи -
ID в реестре СИ - 1381167
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IN-085, IN-083, INA-081
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 656 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1356 от 2020.08.07 ПРИКАЗ. об утверждении типов СИ 30 шт
Наличие аналогов СИ: Преобразователи вихретоковые (IN и INA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78894-20 Преобразователи вихретоковые (IN и INA) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
27926-10 Системы контроля, управления и диагностики (ИТ14) Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ») (РОССИЯ Нижегородская обл., г. Саров) |
Все средства измерений Фирма "Bruel & Kjaer Vibro GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения
цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений.
Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Преобразователи вихретоковые (IN и INA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи вихретоковые (IN и INA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772, головка микрометрическая цифровая серии 164 (рег. № 33793-07), мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: LeydheckerstraBe 10, 64293 Darmstadt
Тел.: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
Web-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс»
(ООО «Спектрис Си-Ай-Эс»)
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1
Тел.: +7 (495) 933-52-14
Web-сайт: www.spectris.ru
E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе, штоке). Изменение зазора между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного электрического сигнала напряжения переменного тока.
Питание датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Выходной сигнал преобразователей пропорционален значению относительного перемещения (осевого смещения) или значению виброперемещения.
Преобразователи вихретоковые серий IN и INA являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Калибровочная характеристика преобразователя зависит от материала ротора.
Конструктивно преобразователи выполнены в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа и несъемным соединительным кабелем.
Преобразователи выпускаются в сериях IN и INA, которые отличаются условиями эксплуатации и конструктивным исполнением. Преобразователи серии IN включают в себя модификации: IN-081, IN-083, IN-084 и IN-085; преобразователи серии INA включают в себя модификации: INA-081, INA-083 и INA-085, отличающиеся между собой конструктивным исполнением, в том числе длинной корпуса, длинной кабеля, наружной резьбой. Преобразователи вихретоковые серии INA поставляются во взрывобезопасном исполнении.
На преобразователи вихретоковые серий IN и INA наносится маркировка, которая включает товарный знак B&K Vibro, тип средства измерения и заводской (серийный) номер, для модификаций во взрывобезопасном исполнении дополнительно наносится маркировка взрывозащиты и диапазон рабочих температур.
Общий вид преобразователей вихретоковых серий IN и INA представлен на рисунке 1. Пример маркировки преобразователей вихретоковых серии IN представлен на рисунке 2. Пример маркировки преобразователей вихретоковых серии INA представлен на рисунке 3. Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователей вихретоковых серий IN и INA
Рисунок 3 - Пример маркировки преобразователей вихретоковых серии INA
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Количество |
|
Преобразователь вихретоковый серий IN или INA |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. на партию |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/мкм |
8 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 |
|
Диапазоны измерений виброперемещения, мкм |
от 10 до 2400 |
|
Диапазон рабочих частот, Гц |
от 1,5 до 2600 |
|
Нелинейность амплитудной характеристики, %, не более в диапазоне от 10 до 1500 мкм |
±2 |
|
в диапазоне от 10 до 2400 мкм |
±7 |
|
Неравномерность частотной характеристики в диапазоне рабочих частот, дБ, не более |
±3 |
|
Диапазоны измерений относительного перемещения (осевого смещения), мм |
от 0 до 2,4 |
|
Пределы основной относительной погрешности измерения относительного перемещения, %: - в диапазоне от 0 до 1,5 мм включ. |
±2 |
|
- в диапазоне св. 1,5 до 2,4 мм |
±5 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % |
±10 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
23±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В, не более |
30 |
|
- потребляемый ток, мА, не более |
140 |
|
Рабочий диапазон температур, °С |
от 0 до +110 |
|
Габаритные размеры (без кабеля), мм, не более | |
|
- диаметр |
8,5 |
|
- длина |
250 |
|
Масса (без кабеля), г, не более |
120 |
|
Маркировка взрывозащиты для преобразователей |
1Ex ib IIC T6 Gb X / |
|
вихретоковых серии INA |
Ex ib IIIC T135^ Db |
