Номер по Госреестру СИ: 48123-11
48123-11 Анализаторы спектра низкочастотные
(R&S UPV)
Назначение средства измерений:
Анализаторы спектра низкочастотные R&S UPV предназначены для измерения электрических параметров низкочастотных сигналов звукового диапазона частот, а также отображения сигналов в частотной и временной областях.
Программное обеспечение
Встроенное программное обеспечение (ПО) управляет режимами работы и настройками анализатора спектра низкочастотного R&S UPV. ПО имеет следующую структуру: заголовок, блок инициализации переменных, подпрограммы управления клавиатурой, вывода информации на экран и по интерфейсу ДУ, управления настройками прибора. Выполняемые функции ПО: вывод информации о состоянии прибора на экран, определение команд пользователя путем опроса клавиатуры передней панели или интерфейса дистанционного управления, управление настройками прибора в соответствии с полученными командами. Защита программного обеспечения от преднамеренных изменений обеспечивается защитой паролем к сервисным функциям и файлам.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Место нанесения знака поверки
Место нанесения знака утверждения типа

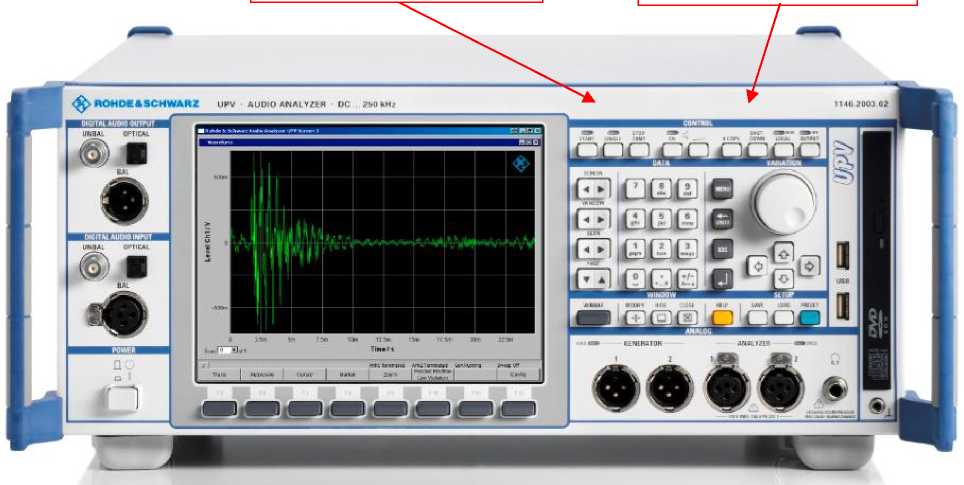

Рисунок 1 - Общий вид средства измерений
Места пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
R&S UPV Firmware |
Номер версии (идентификационный номер) ПО |
не ниже 3.1.2 |
Цифровой идентификатор ПО |
AB0D8EAC |
Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов спектра низкочастотных R&S UPV методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра низкочастотным R&S UPV
Техническая документация фирмы-изготовителя «Rohde & Schwarz GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП РТ 1598-2011 «Анализаторы спектра низкочастотные R&S UPV. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 06 сентября 2011 г.
Основные средства поверки:
-
- мультиметр 3458A (регистрационный номер в Федеральном информационном фонде 25900-03);
-
- анализатор спектра С4-77 (регистрационный номер в Федеральном информационном фонде 9415-84);
-
- частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде 9135-83);
-
- установка измерительная образцовая К2С-57 (регистрационный номер в Федеральном информационном фонде 11671-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов спектра низкочастотных R&S UPV в соответствии с рис. 1 или на свидетельство о поверке.
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО. КГ» (Германия)
ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия анализатора спектра низкочастотного R&S UPV основан на аналогово-цифровом преобразовании входного сигнала с дальнейшей его обработкой и выводом на экран результатов измерения в различном формате - напряжение, частота, спектр, осциллограмма и т.д. Встроенный в анализатор спектра низкочастотный R&S UPV низкочастотный генератор работает на принципе цифро-аналогового преобразования и воспроизводит различные формы сигналов, задаваемые в цифровом виде. Для уменьшения искажений вход анализатора спектра низкочастотного R&S UPV и выход генератора оснащены переключаемыми фильтрами.
Конструктивно анализатор спектра низкочастотный R&S UPV выполнен в виде моноблока, работающего под управлением встроенного программного обеспечения в ОС Windows XP. Отображение результатов происходит на экране, размещенном на передней панели. Также на передней панели расположены входы анализатора спектра низкочастотного R&S UPV и выходы генератора, клавишная панель управления. На задней панели размещены разъем сетевого питания, интерфейсы дистанционного управления (опция UPV-K4), вход и выход синхросигнала.
Анализаторы спектра низкочастотные R&S UPV имеют следующие опции:
-
- UPV-B1 - генератор с малыми искажениями;
-
- UPV-B3 - второй генератор;
-
- UPV-U1 - модификация 150 Ом;
-
- UP-Z1MF- набор адаптеров XLR/BNC;
-
- UPV-K4 - дистанционное управление.
Общий вид анализаторов спектра низкочастотных R&S UPV, место нанесения знака поверки и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
1 |
2 | ||
Режим анализатора | |||
Диапазон частот при откры-том/закрытом входе, Гц |
полоса 22 кГц |
от 0/10 до 21,76403 | |
полоса 40/80 кГц |
от 0/10 до 40/80403 | ||
полоса 250 кГц |
от 0/10 до 250403 | ||
Количество входов: балансный - разъем тип XLR несимметричный - разъем тип BNC (с адаптерами UP-Z1MF) |
2 | ||
Входные сопротивления, Ом |
200403 300 600 | ||
Диапазон измерения среднеквадратического значения уровня, В |
от 0,Г10-6 до 110 | ||
Пределы относительной погрешности измерения уровня на частоте 1 кГц, дБ |
±0,05 | ||
Неравномерность амплитудночастотной характеристики (АЧХ) относительно частоты 1 кГц, дБ, не более: |
от 20 Гц до 20 кГц включ. |
±0,01 | |
свыше 20 до 50 кГц включ. |
±0,03 | ||
свыше 50 до 100 кГц включ. |
±0,1 | ||
свыше 100 до 250 кГц включ. |
±0,3 | ||
Средний уровень собственных шумов при закороченном входе, мкВ, не более |
полоса 22 кГц/40 кГц, (фильтр CCIR unweight) |
1,4 | |
полоса 80 кГц |
2,8 | ||
полоса 250 кГц |
7 | ||
Пределы допускаемой относительной погрешности измерения частоты |
±Г10-5 | ||
Пределы допускаемой относительной погрешности измерения постоянного напряжения, % |
±1 | ||
Уровень гармонических искажений в режиме БПФ относительно уровня основной частоты, дБ, не более |
штатно |
все полосы: от 20 Гц до 20 кГц включ. свыше 20 до 110 кГц включ. |
-103 -90 |
опция UPV-B1 |
полоса 22 кГц: от 20 Гц до10,95 кГц |
-110 | |
полосы 40/80/250 кГц: от 50 Гц до 20 кГц включ. свыше 20 до 110 кГц включ. |
-100 -90 |
Продолжение таблицы 2
1 |
2 | ||
Пределы допускаемой относительной погрешности измерения уровня гармоник, дБ |
частота гармоник до 50 кГц |
±0,5 | |
частота гармоник до 100 кГц |
±0,7 | ||
частота гармоник до 250 кГц |
±1 | ||
Режим генератора | |||
Количество выходов: балансный - разъем тип XLR несимметричный - разъем тип BNC (c адаптерами UP-Z1MF) |
2 | ||
Выходные сопротивления, Ом |
балансный выход |
не более 10 200 150 (с опцией UPV-U1) 600 | |
несимметричный выход |
не более 5 | ||
Диапазон среднеквадратических значений уровней выходного сигнала на холостом ходу при несимметричном выходе, В |
от 0,1 • 10-3 до 10 | ||
Диапазон частот, Гц |
штатно |
от 0,1 до 80403 | |
опция UPV-B1 |
от 10 до 185403 | ||
Пределы допускаемой относительной погрешности установки частоты |
штатно |
±Г10-5 | |
опция UPV-B1 |
±540-3 | ||
Пределы допускаемой относительной погрешности установки уровня на частоте 1 кГц, дБ |
±0,05 | ||
Неравномерность АЧХ относительно частоты 1 кГц, дБ, не более |
штатно |
от 20 Гц до 20 кГц включ. свыше 20 до 70 кГц включ. свыше 70 до 80 кГц включ. |
±0,01 ±0,05 ±0,1 |
опция UPV-B1 |
от 20 Гц до 20 кГц включ. свыше 20 до 100 кГц включ. свыше 100 до 150 кГц включ. свыше 150 до 185 кГц включ. |
±0,01 ±0,05 ±0,15 ±0,25 | |
Коэффициент гармоник, дБ, не более |
штатно |
от 20 Гц до 20 кГц |
-90 |
опция UPV-B1 |
1 кГц от 20 Гц до 7 кГц включ. свыше 7 до 20 кГц включ. свыше 20 до 50 кГц включ. свыше 50 до 100 кГц включ. |
-120 -105 -100 -88 -80 | |
Диапазон установки постоянного напряжения на несимметричном выходе, В |
±5 | ||
Пределы относительной погрешности установки постоянного напряжения, % |
±2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Питание: | |
- напряжение сети, В |
220±22 |
- частота сети, Гц |
от 50 до 60 |
Потребляемая мощность, В • А, не более |
300 |
Продолжение таблицы 3
1 |
2 |
Масса, кг, не более |
15 |
Габаритные размеры блока, мм: - глубина |
495 |
- ширина |
465 |
- высота |
197 |
Рабочие условия применения: - температура окружающей среды, °С |
от 5 до 45 |
- относительная влажность воздуха, %, не более |
80 при 25 °С |
- атмосферное давление, кПа (мм. рт. ст.) |
от 60 до 106,7 |
(от 460 до 800) |
