Назначение средства измерений:
Пробники токовые EZ-17 модели 02 и 03 предназначены для бесконтактных измерений силы тока синусоидальных, шумовых и импульсных радиопомех.

Внешний вид.
Пробники токовые
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на боковую часть пробников токовых EZ-17 модели 02 и 03 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пробникам токовым EZ-17 модели 02 и 03ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
Поверка
Поверкаосуществляется по документу РТ-МП-5470-441-2018 «ГСИ. Пробники токовые EZ-17 модели 02 и 03. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 августа 2018 года.
Основные средства поверки:
-
- анализатор цепей векторный ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12);
-
- анализатор спектра низкочастотный UPV с опцией В1 (регистрационный номер в Федеральном информационном фонде 48123-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель пробников EZ-17 модели 02 и 03 в соответствии с рисунком 1 или на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «РОДЕ И ШВАРЦ РУС» (ООО «РОДЕ И ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 117335 г. Москва, Нахимовский проспект, 58, этаж 6, комната 16
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип работы пробников токовых EZ-17 модели 02 и 03 заключается в создании трансформатора тока с первичной обмоткой в виде провода цепи, в котором проводятся измерения, и вторичной обмоткой состоящей из двух половинок ферритового сердечника.
Конструктивно пробники токовые EZ-17 модели 02 и 03 выполнены в виде двух размыкаемых полуколец с пружинным фиксатором и позволяют обхватывать провод цепи, через который протекает электрический ток. На торце одного из полуколец находится разъем для подключения к измерительному оборудованию.
Модели пробников токовых EZ-17 отличаются коэффициентами калибровки. При этом пробники EZ-17 модели 02 имеют выходное сопротивление 50 Ом, подключаются к измерительным приемникам и используются только для измерения силы тока, а пробники EZ-17 модели 03 имеют реактивное выходное сопротивление и могут использоваться как для измерения силы тока, так и для измерений на устойчивость путем инжекции тока в провод цепи.

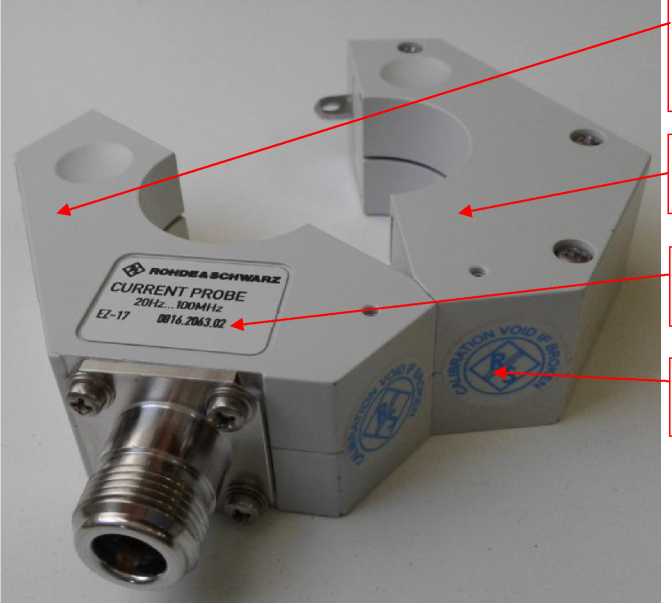

Внешний вид пробников токовых EZ-17 модели 02 и 03, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место нанесения знака утверждения типа
Место нанесения знака поверки
Модель (последние 2 цифры)
Место пломбировки
Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Диапазон рабочих частот, МГц |
от 0,00002 до 200 | |
Номинальные значения коэффициента калибровки, дБ относительно 1/Ом, в зависимости от рабочей частоты |
таблица 2 | |
Пределы допускаемой абсолютной |
от 20 Гц до 2 МГц включ. |
±2,5 |
погрешности определения коэффициента |
от 5 до 100 МГц включ. |
±1,0 |
калибровки, дБ, на частотах |
от 125 до 150 МГц включ. |
±3,0 |
от 175 до 200 МГц включ. |
±5,0 | |
Максимальный диаметр охватываемого проводника, мм |
30 | |
Тип выходного разъема |
N, розетка |
Таблица 2 - Номинальные значения коэффициента калибровки, дБ относительно 1/Ом, в зависимости от рабочей частоты
Частота, МГц |
Модель 02 |
Модель 03 |
0,00002 |
81,1 |
81,1 |
0,00005 |
73,4 |
73,4 |
0,0001 |
67,4 |
67,4 |
0,0002 |
61,1 |
61,1 |
0,0005 |
53,1 |
53,1 |
0,001 |
47,6 |
47,6 |
0,002 |
41,8 |
41,8 |
0,005 |
34,1 |
34,1 |
0,01 |
28,3 |
28,3 |
0,02 |
22,3 |
22,3 |
0,05 |
14,5 |
14,5 |
0,1 |
8,6 |
8,2 |
0,2 |
2,8 |
2,3 |
0,5 |
-3,9 |
-5,5 |
1 |
-7,6 |
-10,8 |
2 |
-9,3 |
-14,7 |
5 |
-9,7 |
-17,0 |
10 |
-9,9 |
-17,4 |
20 |
-9,9 |
-17,3 |
50 |
-10,1 |
-16,7 |
100 |
-10,3 |
-16,0 |
125 |
-10,4 |
-15,2 |
150 |
-10,0 |
-13,8 |
175 |
-9,0 |
-10,5 |
200 |
-4,7 |
-8,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации:
|
от +15 до +35 85 |
Условия хранения и транспортирования:
|
от -25 до +70 95 |
Масса, кг, не более |
0,6 |
Габаритные размеры (длина х ширина х высота), мм, не более |
95х84х26 |
