Номер по Госреестру СИ: 62941-15
62941-15 Осциллографы цифровые запоминающие
(RTE1152, RTE1154, RTE1202, RTE1204)
Назначение средства измерений:
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW RTE |
Номер версии (идентификационный номер) ПО |
не ниже 2.60.1.1 |
Цифровой идентификатор ПО |
- |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и маркируется на передней панели осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTE1152, RTE1154, RTE1202, RTE1204:
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-2511-441-2015 «ГСИ. Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21.09.2015 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 в соответствии с рис. 2 или на свидетельство о поверке.
Заявитель
Представительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, комната 3, этаж 6 Телефон:+7 (495) 981-3560
Факс:+7 (495) 981-3565
W eb-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: http://www.rostest.ru
E-mail: info@rostest.ru
Принцип действия осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 имеют следующие опции:
RTE-B1 - логический пробник;
RTE-B10 - интерфейс GPIB;
RTE-B101/B102 - увеличение памяти до 20/50 Мб на канал;
RTE-K1 - анализ протокола I2C/SPI;
RTE-K2 - анализ протокола UART/RS232;
RTE-K3 - анализ протокола CAN/LIN;
RTE-K4 - анализ протокола FlexRay;
RTE-K6 - анализ протокола MIL-1553;
RTE-K7 - анализ протокола Arinc 429;
RTE-K8 - анализ протокола Ethernet;
RTE-K17 - режим высокого разрешения до 16 бит;
RTE-K31 - анализ электрической мощности;
RTE-K50 - анализ протокола Manchester;
RTE-K60 - анализ протокола USB.
Общий вид осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Полоса пропускания
Модель осциллографа
Место нанесения знака утверждения типа
число каналов: 2 для RTE1152, RTE1202
4 для RTE1154, RTE1204

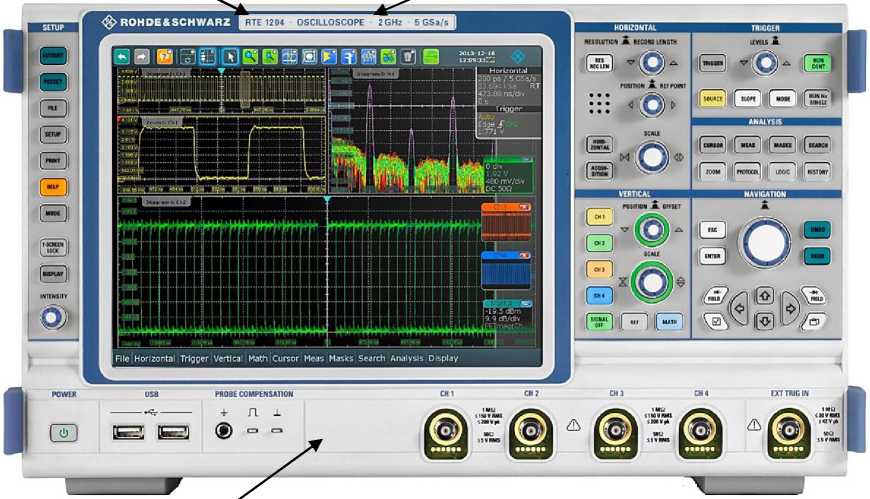

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
L It
е

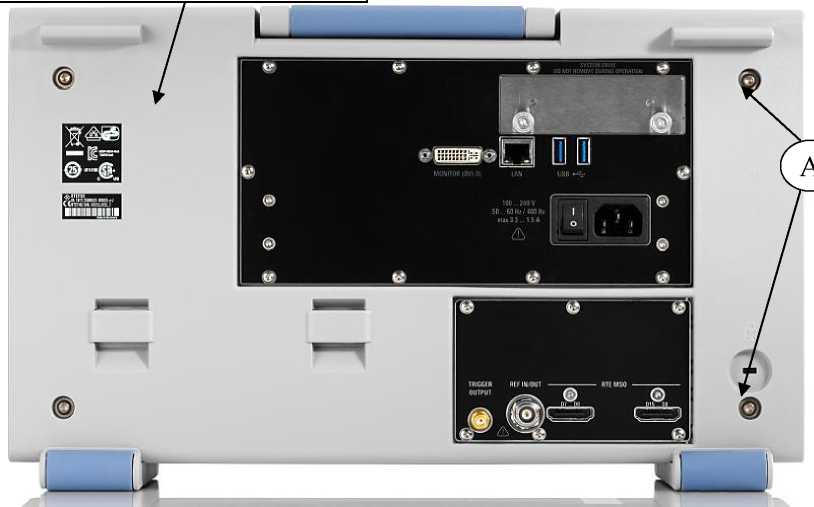

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака поверки
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
1 |
2 | ||
Число каналов |
RTE1152, RTE1202 |
2 | |
RTE1154, RTE1204 |
4 | ||
Разрядность АЦП, бит |
8 | ||
Максимальная частота дискретизации Fд на каждый канал, Гц |
5409 | ||
Объем памяти на каждый канал, миллионов отсчетов |
в стандартной комплектации |
10 (20/40 при объединении каналов) | |
с опцией RTE-B101 |
20 (40/80 при объединении каналов) | ||
с опцией RTE-B102 |
50 (100/200 при объединении каналов) | ||
Полоса пропускания при входном сопротивлении 50 Ом, МГц |
RTE1152, RTE1154 |
от 0 до 1500 | |
RTE1202, RTE1204 |
от 0 до 2000 | ||
Время нарастания переходной характеристики, пс, не более |
RTE1152, RTE1154 |
235 | |
RTE1202, RTE1204 |
175 | ||
Диапазон значений коэффициента развертки, с/дел |
от 5^10-11 до 50 | ||
Пределы допускаемой относительной погрешности по частоте SF внутреннего опорного генератора |
±1И0"5 | ||
Пределы допускаемой абсолютной погрешности измерения временного интервала Тизм для захвата сигнала в однократном режиме, при коэффициенте отклонения (КО) > 0,01 В/дел, с |
±(0,4/Тд + SF^) |
Продолжение таблицы 2
1 |
2 | |
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,0005 до 1 |
R = 1 МОм |
от 0,0005 до 10 | |
Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, % |
КО > 0,005 В/дел |
±1,5 |
КО < 0,005 В/дел |
±2,0 | |
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом КО > 0,5 В/дел КО = 0,1; 0,2 В/дел КО < 0,05 В/дел |
±10 ±(4,9-5-КО) ±(1,6-5-КО) |
R = 1 МОм КО > 1 В/дел КО = 0,1; 0,2; 0,5 В/дел КО < 0,05 В/дел |
±(129,5-5-КО) ±(12,4-5-КО) ±(1,15-5-КО) | |
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В |
±(0,005 -исм+0,15 -КО+0,001) | |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения Диизм, В |
±(6КО-(иизм -исм)/100+Дисм) | |
Источники синхронизации |
входы каналов | |
Режимы запуска |
автоматический, ждущий, однократный, n-кратный | |
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах | |
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,1 | |
Примечание: Fg - частота дискретизации КО - коэффициент отклонения R - входное сопротивление исм - постоянное смещение иизм - измеренное напряжение |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
Потребляемая мощность, Вт, не более |
300 |
Г абаритные размеры (ширина х высота х глубина), мм, не более |
427x249x204 |
Масса (без опций и аксессуаров), кг, не более |
8,8 |
Рабочие условия эксплуатации:
|
от 0 до +45 85 |
