Номер по Госреестру СИ: 70400-18
70400-18 Осциллографы цифровые запоминающие
(серии RTC1002)
Назначение средства измерений:
Осциллографы цифровые запоминающие серии RTC1002 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Общие сведения
Дата публикации -
Срок свидетельства - 19.02.2028
Номер записи -
ID в реестре СИ - 384622
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Осциллограф цифровые запоминающий RTC1002MAX, Осциллограф цифровой запоминающий RTC1002 MAX, Осциллограф цифровой запоминающий RTC1002, Осциллограф цифровой запоминающий RTC 1002, Осциллограф цифровой запоминающий RTC1002, Нет модификации, нет, Без модификации, RTС1002 MAX(B221), RTС1002, RTS1002 MAX(B221), RTM3002, RTC1022, RTC1002 опция В221, RTC1002 MAX, RTC1002, RTC-1002, RTC 1002, -,
Производитель
Изготовитель - Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 536
Выдано извещений - 0
Кол-во периодических поверок - 321
Кол-во средств измерений - 163
Кол-во владельцев - 77
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№344 от 2018.02.19 Об утверждении типов средств измерений
№2570 от 2022.10.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Осциллографы цифровые запоминающие (серии RTC1002)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
70400-18 19.02.2028 |
Осциллографы цифровые запоминающие, серии RTC1002 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
71663-18 28.06.2024 |
Генераторы сигналов, SMB100A с опциями B131, B140N Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
71702-18 28.06.2024 |
Осциллографы цифровые запоминающие, RTM3002, RTM3004, RTA4004 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
43232-09 02.10.2024 |
Анализаторы электрических цепей векторные/ анализаторы спектра, ZVL13 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
48123-11 18.08.2021 |
Анализаторы спектра низкочастотные, R&S UPV Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
57831-14 22.07.2019 |
Системы мониторинга цифрового ТВ, R&S DVMS1 и R&S DVMS4 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
57972-14 23.07.2019 |
Осциллографы цифровые запоминающие, RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
60175-15 27.01.2025 |
Эквиваленты сети, ENV216 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
62941-15 02.09.2025 |
Осциллографы цифровые запоминающие, RTE1152, RTE1154, RTE1202, RTE1204 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
64298-16 24.06.2021 |
Тестеры телерадиовещательные, R&S SFE Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
68365-17 15.08.2027 |
Анализаторы спектра, FPC1000 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
72914-18 26.10.2024 |
Анализаторы цепей векторные, ZNLE3, ZNLE6 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
72858-18 22.10.2024 |
Пробники токовые, EZ-17 мод. 02 и 03 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
73242-18 03.12.2024 |
Осциллографы цифровые запоминающие, RTP044, RTP064, RTP084 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
74139-19 20.02.2024 |
Генераторы сигналов, SMBV100B Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
74137-19 20.02.2024 |
Генераторы сигналов, SMB100B Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
74853-19 23.04.2024 |
Анализаторы спектра, FPC1500 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Кто поверяет Осциллографы цифровые запоминающие (серии RTC1002)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "МИРУАР" (RA.RU.320061) | 113 | 111 | 2 | 0 | 110 | 109 | 1 | |||
АО "ПРИСТ" (RA.RU.312058) | 6 | 3 | 3 | 3 | 0 | 6 | 3 | 3 | ||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 1 | 0 | 4 | 0 | 2 | 0 | 2 | |
АО "НПЦАП" (RA.RU.311895) | 18 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | ||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 20 | 4 | 0 | 20 | 0 | 20 | 0 | 20 | ||
ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "ВМП "АВИТЕК" (RA.RU.312393) | 15 | 2 | 0 | 15 | 0 | 15 | 0 | 15 | ||
ФГУП "НПЦАП" (RA.RU.311895) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
АО "НПО "КВАНТ" (RA.RU.310627) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 21 | 3 | 0 | 21 | 0 | 11 | 0 | 11 | ||
ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 13 | 9 | 0 | 0 | 11 | 7 | 0 | |||
АО "ПО "СТРЕЛА" (RA.RU.311636) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "ОКБ "ФАКЕЛ" (1417) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 0 | 9 | 0 | 7 | 0 | 7 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 3 | 3 | 0 | 6 | 3 | 3 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "РИМР" (RA.RU.311661) | 6 | 2 | 4 | 0 | 6 | 2 | 4 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 12 | 0 | 12 | 0 | 8 | 0 | 8 | ||
АО "НПП "РАДАР ММС" (RA.RU.312416) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 26 | 0 | 26 | 0 | 19 | 0 | 19 | ||
ОАО КАЗАНСКИЙ ЗАВОД "ЭЛЕКТРОПРИБОР" (RA.RU.311858) | 23 | 1 | 0 | 23 | 0 | 23 | 0 | 23 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 58 | 2 | 17 | 40 | 0 | 37 | 16 | 21 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "КИА" (РОСС RU.0001.310033) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
РТРС (RA.RU.311450) | 5 | 1 | 0 | 5 | 0 | 0 | 0 | 0 | ||
АО "РЗП" (РОСС СОБ 3.00072.2013) | 5 | 1 | 1 | 4 | 0 | 5 | 1 | 4 | ||
АО "ПриСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО ПК "ТЭКСИ" (RA.RU.311245) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 35 | 1 | 0 | 35 | 0 | 35 | 0 | 35 | |
ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "НИИ ТЕЛЕВИДЕНИЯ" (RA.RU.311576) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
АО "РКБ "ГЛОБУС" (RA.RU.311267) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Осциллографы цифровые запоминающие (серии RTC1002)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
4787 | 4254 |
ФБУ Волгоградский ЦСМ Волгоградская область |
10702 | 4254 |
ФБУ Красноярский ЦСМ Красноярский край |
7332 | 4254 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
516 | 4254 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
4260 | 4254 |
Программное обеспечение
Идентификационные данные программного обеспечения осциллографов приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих серии RTC1002 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW RTC |
Номер версии (идентификационный номер) ПО |
Версия 06.020 и выше |
Цифровой идентификатор ПО |
Нет данных |
Место нанесения знака утверждения типа

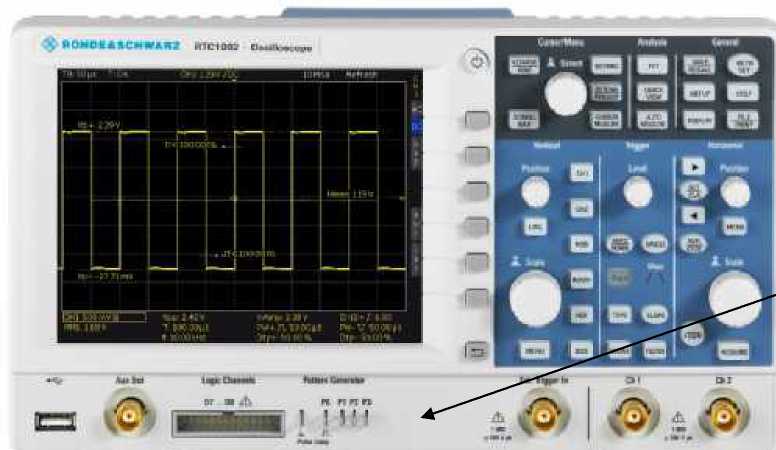

Рисунок 1 - Общий вид средства измерений и обозначение мест нанесения знака утверждения типа

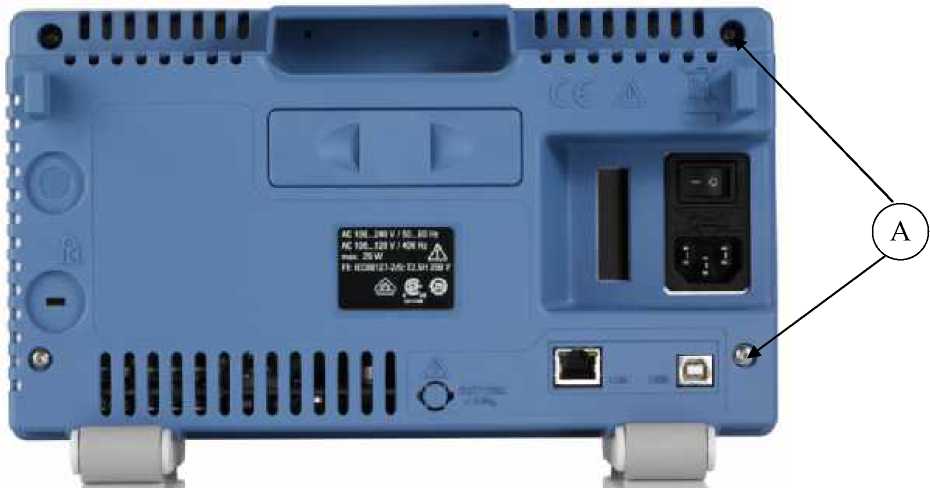

Рисунок 2 - Схема пломбировки от несанкционированного доступа (А)
Знак утверждения типа
Знак утверждения типананосится на лицевую панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии RTC1002ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Поверка
Поверкаосуществляется по документу ПР-21-2017МП «ГСИ. Осциллографы цифровые запоминающие серии RTC1002. Методика поверки», утвержденному АО «ПриСТ» 20 ноября 2017 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО. КГ» (Германия) ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр.1
Телефон: +7 (495) 981-3560 Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел. +7(495) 777-55-91
Факс +7(495) 640-30-23
E-mail: prist@prist.ru
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллографы выполнены в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы обеспечивают управление всеми режимами работы и параметрами, как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и Ethernet.
Осциллографы имеют следующие опции:
B220 - полоса пропускания 70 МГц;
B221 - полоса пропускания 100 МГц;
B222 - полоса пропускания 200 МГц;
B223 - полоса пропускания 300 МГц.
Общий вид осциллографов и обозначение мест нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Основные метрологические и технические характеристики осциллографов приведены в таблице 2.
аблица 2 -
Наименование характеристики |
Значение | |
1 |
2 | |
Число каналов |
2 | |
Разрядность АЦП, бит |
8 | |
Максимальная частота дискретизации на канал, ГГц |
на каждый канал |
1 |
при объединении каналов |
2 | |
Объем памяти на канал, Мбайт |
на каждый канал |
1 |
при объединении каналов |
2 | |
Полоса пропускания, МГц |
штатно |
от 0 до 50 |
опция В220 |
от 0 до 70 | |
опция В221 |
от 0 до 100 | |
опция В222 при КО1 > 5 мВ/дел |
от 0 до 200 | |
опция В223 при КО > 5 мВ/дел |
от 0 до 300 | |
Время нарастания переходной характеристики, нс, не более |
штатно |
7 |
опция В220 |
5 | |
опция В221 |
3,5 | |
опция В222 |
1,75 | |
опция В223 |
1,15 | |
Диапазон значений коэффициента развертки, с/дел |
от Г10’9 до 100 | |
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
±6-10-5 | |
Диапазон значений коэффициента отклонения, В/дел |
от 0,001 до 10 | |
Пределы допускаемой приведенной к максимальному числу делений шкалы погрешности установки коэффициента отклонения 6КО, % |
±3,0 | |
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения при установке нулевой линии по центру экрана и режиме усреднения, В |
±(ЖО-|и1Вм|+0,1 -КО+0,001) | |
Минимальный уровень синхронизации каналов осциллографа, дел, не более |
при КО > 5 мВ/дел |
0,8 |
при КО < 5 мВ/дел |
1,5 | |
Источники синхронизации |
входы каналов, вход внешнего запуска | |
Режимы запуска |
автоматический, ждущий, однократный | |
Виды запуска |
по фронту, по спаду, по фронту и спаду, по длительности импульса | |
Входное сопротивление, МОм |
1±0,02 | |
Входная емкость, пФ |
14±2 | |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 | |
Потребляемая мощность, Вт, не более |
30 |
Продолжение таблицы 2
1 |
2 |
Габаритные размеры (длина х ширина х высота), мм, не более |
140x285x175 |
Масса (без опций и аксессуаров), кг, не более |
2 |
Рабочие условия эксплуатации:
|
от +5 до +40 85 |
Условия хранения и транспортирования:
|
от -20 до +70 85 |
Время прогрева, мин |
30 |
Примечания 1Здесь и далее КО - коэффициент отклонения, UU3m - измеренное значение напряжения |
Ссылки на другие типы СИ
- 14450-95 Преобразователи термоэлектр...
- 86233-22 Установки поверочные автома...
- 88761-23 Дальномеры лазерные
- 14613-95 Уровнемеры-регуляторы буйко...
- 4564-74 Дефектоскопы
- 20671-02 Штангенциркули
- 62967-15 Теплосчетчики
- 15139-96 Приборы цифровые многоканал...
- 48825-12 Преобразователи давления из...
- 10907-87 Устройства детектирования
