Номер по Госреестру СИ: 43232-09
43232-09 Анализаторы электрических цепей векторные/ анализаторы спектра
(ZVL13)
Назначение средства измерений:
Анализаторы электрических цепей векторные/анализаторы спектра ZVL13 предназначены для измерений составляющих спектра, S-параметров коаксиальных многополюсников (ослабление, модуль коэффициента отражения, КСВН, фаза коэффициентов отражения и передачи, активная и реактивная составляющие полного входного сопротивления, групповое время запаздывания), а также для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов и стационарных шумов.
Внешний вид.
Анализаторы электрических цепей векторные/ анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы электрических цепей векторные/ анализаторы спектра
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) «ZVL Firmware» предназначено только для работы с анализаторами электрических цепей векторными/анализаторами спектра ZVL13 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ZVL Firmware |
Номер версии (идентификационный номер) ПО |
не ниже 3.31 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов электрических цепей векторных/анализаторов спектра ZVL13 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей векторным/анализаторам спектра ZVL13ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 43232-09 «Инструкция. Анализаторы электрических цепей векторные/анализаторы спектра ZVL13 фирмы «Rohde & Schwarz GmbH & Co.KG», Германия. Методика поверки», утверждённому ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ и ГЦИ СИ ФГУП «ВНИИФТРИ» 10.12.2009 г.
Основные средства поверки:
-
- комплект для измерений соединителей коаксиальных КИСК-7 (регистрационный номер в Федеральном информационном фонде 9864-85);
-
- стандарт частоты и времени СЧВ-74;
-
- компаратор частотный Ч7-308А/1;
-
- частотомер электронно-счетный Ч3-66 (регистрационный номер в Федеральном информационном фонде 9273-85);
-
- ваттметр поглощаемой мощности М3-90 (регистрационный номер в Федеральном информационном фонде 11477-88);
-
- ваттметр проходной образцовый ВПО-1 (регистрационный номер в Федеральном информационном фонде 11336-88);
-
- ваттметр проходной образцовый ВПО-2 (регистрационный номер в Федеральном информационном фонде 11337-88);
-
- ваттметр проходной образцовый ВПО-3 (регистрационный номер в Федеральном информационном фонде 11338-88);
-
- ваттметр проходной образцовый ВПО-4 (регистрационный номер в Федеральном информационном фонде 11339-88);
-
- анализатор спектра MS2665C (регистрационный номер в Федеральном информационном фонде 41261-09);
-
- установка для измерения ослаблений и фазового сдвига образцовая ДК1-16 регистрационный номер в Федеральном информационном фонде 9180-83);
-
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 регистрационный номер в Федеральном информационном фонде 36021-07);
-
- набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 регистрационный номер в Федеральном информационном фонде 8935-82);
-
- генератор сигналов СВЧ R&S SMR 20 регистрационный номер в Федеральном информационном фонде 35617-07);
-
- синтезатор частот Г7-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов электрических цепей векторных/анализаторов спектра ZVL13 в соответствии с рис. 1 или на свидетельство о поверке.
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Адрес: 141006, г. Мытищи, Московская обл.
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Принцип действия анализаторов электрических цепей векторных/анализаторов спектра ZVL13 (в режиме анализатора электрических цепей) основан на раздельном измерении параметров проходящей, отраженной и падающей волн сигналов с применением направленных ответвителей, на многократном преобразовании частоты перестраиваемым супергетеродинным приемником и индикации входных сигналов на экране жидкокристаллического индикатора в виде графика зависимости амплитуды сигнала от частоты в прямоугольной системе координат.
Принцип действия анализаторов электрических цепей векторных/анализаторов спектра ZVL13 (в режиме анализатора спектра) основан на преобразовании спектра сигналов в низкочастотную область с дальнейшим преобразованием в цифровую форму. Цифровой сигнал подвергается математической обработке и отображается на индикаторе анализатора в виде амплитудно-частотной зависимости входных сигналов.
Анализаторы электрических цепей векторные/анализаторы спектра ZVL13 обеспечивают измерение S-параметров, параметров спектра непрерывных колебаний сложной формы; параметров модулированных колебаний; параметров паразитных и побочных колебаний; интермодуляционных искажений третьего порядка четырехполюсников; полосы излучения и внеполосных излучений; исследование спектров повторяющихся радиоимпульсов; управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностирование.
Конструктивно анализаторы электрических цепей векторные/анализаторы спектра ZVL13 выполнены в виде моноблочного прибора настольного исполнения. Анализаторы включают в себя источник ВЧ сигнала, приемник опорного и измеряемого сигналов, рефлектометр, устройство обработки и управления. На передней панели анализаторов расположены: цветной жидкокристаллический индикатор, клавиши для выбора требуемых режимов работы и установки параметров, измерительные разъемы, разъемы USB. На задней панели анализаторов расположены: секция аккумуляторной батареи (опции FSL-B30 и FSL-31), разъем LAN интерфейса.
Анализаторы электрических цепей векторные/анализаторы спектра ZVL13 имеют следующие опции:
-
- FSL-B30 - источник питания постоянного тока;
-
- FSL-B31 - аккумуляторная батарея NiMH;
-
- FSL-B4 - термостатированный кварцевый генератор опорной частоты;
-
- ZVL-K1 - анализ спектра;
-
- FSL-B7 - узкополосные разрешающие фильтры (для опции ZVL-K1);
-
- FSL-B22 - ВЧ предусилитель до 3 ГГц / 6 ГГц (для опции ZVL-K1).

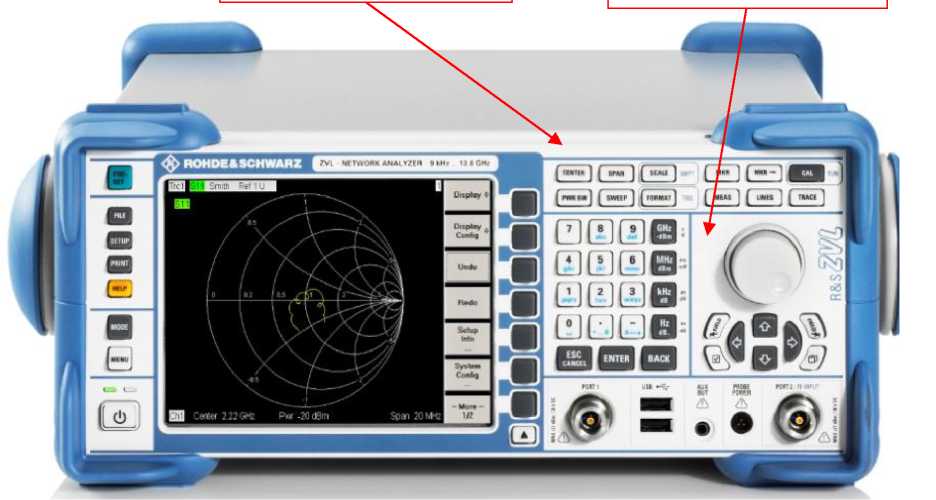

Общий вид анализаторов электрических цепей векторных/анализаторов спектра ZVL13, место нанесения знака поверки и место нанесения знака утверждения типа приведены на рисунке 1.

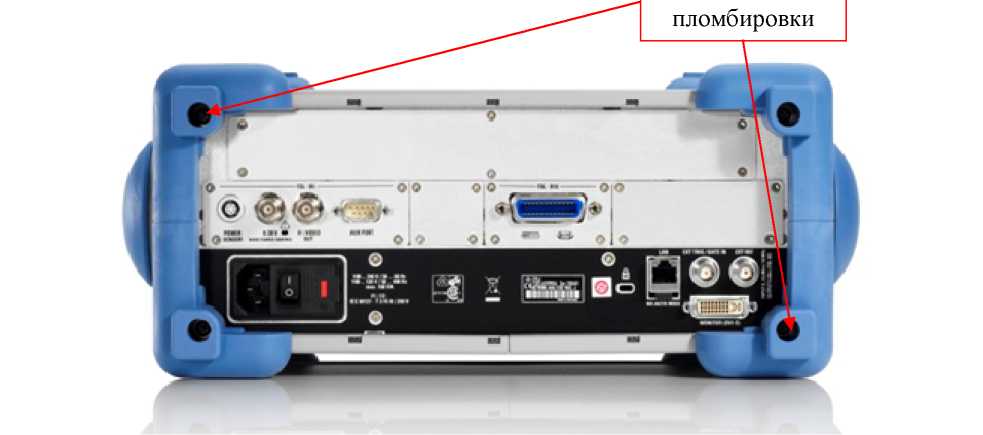

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средства измерений
Места
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
1 |
2 | |
Режим анализатора электрических цепей векторного | ||
Диапазон рабочих частот, Гц |
от 9М03 до 13,6М0У | |
Пределы допускаемой относительной погрешности частоты сигнала опорного кварцевого генератора |
штатно |
±1М0-6 |
опция FSL-B4 |
±1М0-7 | |
Диапазон установки мощности выходного сигнала, дБмВт1 |
от -35 до -5 | |
Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала (при установленном значении мощности минус 10 дБмВт свыше 10 МГц), дБ |
±3 | |
Уровень гармонических составляющих в выходном сигнале мощностью минус 10 дБмВт, дБн2, не более |
-35 | |
Уровень негармонических составляющих в выходном сигнале мощностью минус 10 дБмВт, дБн, не более |
-40 | |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |S21| и |S12| для диапазонов модуля коэффициента передачи, дБ: для диапазона частот от 9 кГц до 50 МГц включ.
для диапазона частот свыше 50 МГц до 3 ГГц включ.
|
±0,2 ±0,2 ±0,3 | |
Здесь и далее:
|
Продолжение таблицы 2
1 |
2 |
для диапазона частот свыше 3 до 6 ГГц включ.
|
±0,2 ±0,3 ±0,3 ±0,5 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи S21 и S12 для диапазонов модуля коэффициента передачи, градус: для диапазона частот от 9 кГц до 50 МГц включ.
для диапазона частот свыше 50 МГц до 3 ГГц включ.
|
±2 ±2 ±3 ±2 ±3 ±3 ±5 |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |S11| и |S22| для диапазонов модуля коэффициента отражения, дБ:
|
±0,4 ±1 ±3 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения S11 и S22 для диапазонов модуля коэффициента отражения, градус:
|
±3 ±6 |
Режим анализатора спектра (опция ZVL-K |
О |
Диапазон рабочих частот, Гц |
от 9403 до 13,640У |
Пределы допускаемой погрешности измерений частоты входного синусоидального сигнала, Гц |
± [Fm • в + 0,5 • Пе] * |
Пределы допускаемой абсолютной погрешности измерений мощности входного синусоидального сигнала в диапазоне частот, дБ:
|
±0,5 ±0,8 ±1,2 |
Примечание: * FM - частота маркера, Гц в - пределы допускаемой относительной погрешности частоты сигнала опорного кварцевого генератора Пе - последняя единица счёта, Гц |
Продолжение таблицы 2
1 |
2 | |
Номинальные значения полос пропускания на |
штатно |
от 300 до 1 • 107 |
уровне минус 3 дБ (дискретно с шагом 1/3/10), Гц |
опция FSL-B7 |
от 10 до 1 •Ю7 |
Неравномерность амплитудно-частотной характеристики (при ослаблении внутреннего аттенюатора 10 дБ), в диапазоне | ||
частот, дБ: | ||
- от 9 кГц до 10 МГц включ. |
±0,8 | |
- свыше 10 МГц до 3 ГГц включ. |
±0,5 | |
- свыше 3 до 6 ГГц включ. |
±0,8 | |
- свыше 6 до 13,6 ГГц включ. |
±1,2 | |
Средний уровень собственных шумов (для полосы пропускания: фильтра ПЧ 1 кГц; видео фильтра 10 Гц), приведённый к 1 Гц, | ||
для диапазона частот, дБмВт, не более: для выключенного предусилителя: | ||
- от 9 кГц до 2 МГц включ. |
-105 | |
- свыше 2 до 10 МГц включ. |
-125 | |
- свыше 10 МГц до 13,6 ГГц включ. |
-120 | |
для включенного предусилителя (опция FSL-B22): | ||
- от 9 кГц до 2 МГц включ. |
-105 | |
- свыше 2 до 10 МГц включ. |
-125 | |
- свыше 10 МГц до 6 ГГц включ. |
-140 | |
Относительный уровень помех, обусловленных | ||
интермодуляционными искажениями третьего порядка (при опорном уровне минус 10 дБмВт и подаче на вход двух сигналов с абсолютным уровнем мощности минус 20 дБмВт), |
-50 | |
дБн, не более |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество измерительных разъемов |
2 |
Тип соединителя по ГОСТ РВ 51914-2002 |
50 Ом, тип N, розетка. |
Параметры питания от сети переменного тока: - напряжение, В |
от 100 до 240 |
- частота, Гц |
50, 60, 400 |
Потребляемая мощность, В • А, не более |
110 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
Масса, кг, не более |
8,4 |
Габаритные размеры (ширина х высота х глубина), мм, не более |
408х158х465 |
