Номер по Госреестру СИ: 57831-14
57831-14 Системы мониторинга цифрового ТВ
(R&S DVMS1 и R&S DVMS4)
Назначение средства измерений:
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 предназначены для измерения уровня и качества цифрового телевизионного сигнала.
Внешний вид.
Системы мониторинга цифрового ТВ
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 22.07.2019
Номер записи -
ID в реестре СИ - 397200
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
R&S DVMS4, R&S DVMS1,
Производитель
Изготовитель - Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1552 от 2018.07.24 О переоформлении свидетельства об утверждении типа средства измерений № 56075 "Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4"
№2798 от 2019.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
Наличие аналогов СИ: Системы мониторинга цифрового ТВ (R&S DVMS1 и R&S DVMS4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70400-18 19.02.2028 |
Осциллографы цифровые запоминающие, серии RTC1002 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
71663-18 28.06.2024 |
Генераторы сигналов, SMB100A с опциями B131, B140N Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
|
71702-18 28.06.2024 |
Осциллографы цифровые запоминающие, RTM3002, RTM3004, RTA4004 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
43232-09 02.10.2024 |
Анализаторы электрических цепей векторные/ анализаторы спектра, ZVL13 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
48123-11 18.08.2021 |
Анализаторы спектра низкочастотные, R&S UPV Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
57831-14 22.07.2019 |
Системы мониторинга цифрового ТВ, R&S DVMS1 и R&S DVMS4 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
57972-14 23.07.2019 |
Осциллографы цифровые запоминающие, RTE1022, RTE1024, RTE1032, RTE1034, RTE1052, RTE1054, RTE1102, RTE1104 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
60175-15 27.01.2025 |
Эквиваленты сети, ENV216 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
62941-15 02.09.2025 |
Осциллографы цифровые запоминающие, RTE1152, RTE1154, RTE1202, RTE1204 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
64298-16 24.06.2021 |
Тестеры телерадиовещательные, R&S SFE Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
68365-17 15.08.2027 |
Анализаторы спектра, FPC1000 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72914-18 26.10.2024 |
Анализаторы цепей векторные, ZNLE3, ZNLE6 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
72858-18 22.10.2024 |
Пробники токовые, EZ-17 мод. 02 и 03 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
73242-18 03.12.2024 |
Осциллографы цифровые запоминающие, RTP044, RTP064, RTP084 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
74139-19 20.02.2024 |
Генераторы сигналов, SMBV100B Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
74137-19 20.02.2024 |
Генераторы сигналов, SMB100B Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
|
74853-19 23.04.2024 |
Анализаторы спектра, FPC1500 Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Системы мониторинга цифрового ТВ (R&S DVMS1 и R&S DVMS4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| РТРС (RA.RU.311450) | 7 | 1 | 0 | 7 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы мониторинга цифрового ТВ (R&S DVMS1 и R&S DVMS4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
предназначено только для управления режимами работы систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S DVMS1/4 Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 02.62.2 |
|
Цифровой идентификатор ПО |
2113.9305.02 2113.7560.02 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель системы систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4 в виде наклейки в соответствии с рисунком 1.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мониторинга цифровым ТВ R&S DVMS1 и DVMS4
Поверка
Поверкаосуществляется по документу МП РТ 2093-2014 «Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 17 марта 2014 г.
Основные средства поверки:
-
- тестер телерадиовещательный R&S SFE (регистрационный номер в Федеральном информационном фонде 43199-09);
-
- анализатор телевизионный R&S ETL (регистрационный номер в Федеральном информационном фонде 38441-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4 в соответствии с рис. 1 или на свидетельство о поверке.
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО. КГ» (Германия)
ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 представляют собой компактные, портативные приборы, реализующие широкий набор функций для тестирования, анализа и мониторинга цифрового ТВ.
Принцип действия систем мониторинга цифрового ТВ R&S DVMS1 и DVMS4 основан на методе последовательного анализа сигнала с выводом результатов измерений на экран любого монитора, подключенного к интерфейсу DVI-D.
Центральный процессор прибора обеспечивает прием команд оператора, осуществляемый с клавиатуры и манипулятора мышь, которые подключаются через USB интерфейс. Данные можно сохранить на устройство памяти, подключаемое через USB интерфейс.
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 представляет компактную систему контроля для DVB-T/H, DVB-T2, DVB-S/S2 сетей. Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 осуществляют мониторинг параметров в соответствии со спецификацией TR101290 приоритетов 1, 2, 3, мониторинг скорости потока данных, анализ параметров транспортного потока MPEG-TS.
Системы мониторинга цифрового ТВ R&S DVMS1 и DVMS4 выполняют одновременный мониторинг передаваемого радиосигнала и транспортного потока MPEG-TS, что необходимо для контроля передатчиков.

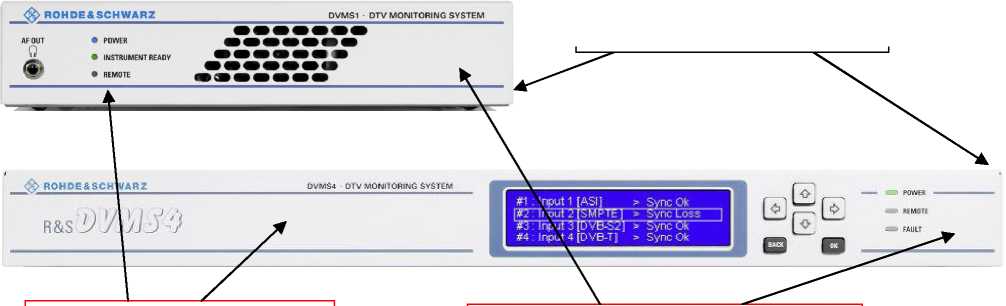

Внешний вид систем мониторинга R&S DVMS1 и DVMS4, обозначение места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа приведена на рисунке 1.
Место нанесения пломб
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид средств измерений
Таблица 2 - Характеристики базовых моделей
|
Наименование характеристики |
Значение |
|
Количество слотов для модулей: | |
|
R&S DVMS1 |
1 |
|
R&S DVMS4 |
4 |
|
Максимальное число одновременно | |
|
контролируемых входов: | |
|
R&S DVMS1 |
2 (1 x TS и 1 x РЧ вход) |
|
R&S DVMS4 |
4 (TS и РЧ входы в любой комбинации) |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Частотный диапазон, МГц: - наземные частоты DVB-T/H, DVB-T2 |
от 30 до 1000 |
|
- спутниковые частоты DVB-S/S2 |
от 950 до 2150 |
|
Диапазон уровня входного сигнала, дБмВт1: - наземные частоты DVB-T/H |
от -80 до 0 |
|
- DVB-T2 |
от -80 до 0 |
|
- спутниковые частоты DVB-S/S2 |
от -60 до -15 |
|
Пределы допускаемой абсолютной погрешности измерения уровня входного сигнала, дБ: - цифровой ТВ стандарт DVB-T/T2 при отношении С/Ш > 20 дБ |
±1,5 |
|
- цифровой ТВ стандарт DVB-S/S2 при отношении С/Ш от 2,0 до 30,0 дБ |
±2 |
|
Здесь и далее: 1 дБмВт - дБ относительно 1 мВт |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - DVMS1 |
1,9 |
|
- DVMS4 |
5,6 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: - DVMS1 |
210х44х227 |
|
- DVMS4 |
438x44x328 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
