Номер по Госреестру СИ: 53450-13
53450-13 Анализаторы цепей скалярные
(Р2М-40)
Назначение средства измерений:
Анализаторы цепей скалярные Р2М-40 предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 2,4/1,042 мм, 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.
Внешний вид.
Анализаторы цепей скалярные
Рисунок № 1
Внешний вид.
Анализаторы цепей скалярные
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 16.04.2023
Номер записи - 166810
ID в реестре СИ - 395694
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Р2М-40/2, Р2М-40/1, Р2М-40-2, Р2М-40-05Р, Р2М-40, Нет модификации, -,
Производитель
Изготовитель - АО "НПФ "МИКРАН"
Страна - РОССИЯ
Населенный пункт - г.Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 236
Выдано извещений - 12
Кол-во периодических поверок - 175
Кол-во средств измерений - 54
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
№452 от 2023.03.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Анализаторы цепей скалярные (Р2М-40)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56675-14 Датчики весоизмерительные тензорезисторные (DSB2, BCL) Фирма "CAS Corporation" (КОРЕЯ, РЕСПУБЛИКА ) |
53450-13 Анализаторы цепей скалярные (Р2М-40) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
20170-03 Комплексы радиоизмерительные ВЧ и СВЧ диапазонов (6821, 6822, 6823, 6824, 6825R, 6841, 6842, 6843, 6844, 6845R, 6846, 6847, 6848) Компания "IFR Ltd.", Aeroflex (СОЕДИНЕННЫЕ ШТАТЫ ) |
53450-13 Анализаторы цепей скалярные (Р2М-40) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
Все средства измерений ЗАО "НПФ "МИКРАН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47185-11 11.07.2021 |
Анализаторы цепей векторные, Р4М-18 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
60404-15 14.04.2020 |
Анализаторы спектра, СК4М-18 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
63453-16 31.12.2025 |
Наборы калибровочных мер, НКММ АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
70750-18 28.03.2028 |
Наборы мер, Н3М АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
53450-13 16.04.2023 |
Анализаторы цепей скалярные, Р2М-40 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
36974-08 18.10.2023 |
Измерители мощности СВЧ, М3М-18 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
1 год | |
|
75325-19 21.06.2024 |
Анализаторы цепей векторные, Р4213, Р4226 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
78508-20 29.06.2025 |
Генераторы сигналов векторные, Г7М-06 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
2 года |
|
79078-20 01.09.2025 |
Анализаторы цепей векторные, Р4М-40 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
79042-20 01.09.2025 |
Ваттметры поглощаемой мощности, PLS26, PLS50 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
|
79038-20 01.09.2025 |
Синтезаторы частот , Г7М-50 АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Анализаторы цепей скалярные (Р2М-40)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПП "АЛМАЗ" (RA.RU.311792) | 7 | 0 | 7 | 1 | 0 | 0 | 0 | |||
| ПАО"СИГНАЛ" (RA.RU.312281) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 9 | 0 | 9 | 0 | 5 | 0 | 5 | |||
| АО "НПП "САЛЮТ" (RA.RU.312700) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "КНИРТИ" (RA.RU.311384) | 15 | 2 | 2 | 13 | 3 | 15 | 2 | 13 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПФ "МИКРАН" (RA.RU.311964) | 87 | 12 | 58 | 29 | 2 | 80 | 52 | 28 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 26 | 0 | 26 | 1 | 23 | 0 | 23 | ||
| АО "ЦКБА" (RA.RU.311883) | 24 | 1 | 23 | 2 | 5 | 0 | 5 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 17 | 2 | 0 | 17 | 2 | 15 | 0 | 15 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 3 | 0 | 19 | 0 | 9 | 0 | 9 | |
| ООО "КИА" (РОСС RU.0001.310033) | 7 | 0 | 7 | 0 | 3 | 0 | 3 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 13 | 0 | 13 | 1 | 12 | 0 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы цепей скалярные (Р2М-40)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
7460 | 10987 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6740 | 10987 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
16668 | 10987 |
|
АО «НПП «Алмаз» Саратовская область |
20088 | 10987 |
|
ФБУ Томский ЦСМ Томская область |
3979 | 10987 |
Программное обеспечение
Анализаторы цепей скалярные Р2М-40 работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления, и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-40 и персональным компьютером осуществляется по интерфейсу Ethernet.
ПО реализовано без выделения метрологически значимой части.
Метрологические характеристики анализаторов цепей скалярных Р2М-40 нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Graphit Р2М |
|
Номер версии (идентификационный номер) ПО |
2.3 |
|
Цифровой идентификатор ПО |
Для файла «launcher.exe»: b5ff8fa0d9f7b56fae15003b8597b891 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
-
- процессор Intel® Pentium II® 600 МГц (или аналог);
-
- наличие адаптера локальной сети - Ethernet;
-
- оперативная память 512 Мб;
-
- разрешение экрана 1024 х 768.
Программное обеспечение работает в следующих операционных системах: Windows XP,
Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.028 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей скалярным Р2М-40
МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.
ГОСТ Р 8.813-2013 Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ЖНКЮ.468166.028 ТУ. Анализаторы цепей скалярные Р2М-40. Технические условия.
Поверка
Поверкаосуществляется по документу ЖНКЮ.468166.028 Д3 «ГСИ. Анализаторы цепей скалярные Р2М-40. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 15.01.2013 г.
Основные средства поверки:
-ваттметр N1913A с преобразователями 8487D и 8487А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 44731-10) диапазон рабочих частот от 50 до 40000 МГц; диапазон измеряемого уровня мощности от минус 60 до минус 20 дБм (8487D) и от минус 30 до 20 дБм (8487А), пределы допускаемой относительной погрешности измерений мощности ±8 %;
-анализатор спектра E4448A (регистрационный номер в ФИФОЕИ 39229-08), диапазон частот от 3 Гц до 50 ГГц; средний уровень собственных шумов минус 140 дБм, пределы допускаемой абсолютной погрешности измерения частоты ±(0,18-10’6-f+0,1 Гц);
-набор мер коэффициентов передачи и отражения Н/М-50-2,4 мм (регистрационный номер в ФИФОЕИ 50045-12), диапазон рабочих частот от 10 до 40000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±4,5 %; номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ±0,3 дБ;
-набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер в ФИФОЕИ 36021-07), диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±2,5 %;
-набор мер КСВН и полного сопротивления 1-го разряда ЭК9-145 (регистрационный номер в ФИФОЕИ 8935-82), диапазон рабочих частот от 4000 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±2,0 %;
-набор мер Н/М-18-3,5 мм (регистрационный номер в ФИФОЕИ 35976-07), диапазон рабочих частот от 10 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений мер ±4,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов цепей скалярных Р2М-40 согласно рисунку 1.
Изготовитель
Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
ИНН 7017211757
Адрес: 634041, г. Томск, пр-т Кирова, 51д Телефон: (3822) 41-34-03, 41-34-06; факс: (3822) 42-36-15 E-mail: pribor@micran.ru
Web-сайт: www.micran.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ГЦИ СИ ФБУ «Томский ЦСМ») Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17 Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Принцип действия анализаторов цепей скалярных Р2М-40 основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).
Анализаторы цепей скалярные Р2М-40 состоят из блока генераторно-измерительного, головок детекторных Д42-50-05, Д42-18-01, Д42-18-11, Д42-20-03, Д42-20-13, датчиков КСВ ДК4-50-05Р-05Р, ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).
Анализаторы цепей скалярные Р2М-40 имеют 2 модификации. Модификации характеризуются опциями, представленными в таблице 1, и отличаются возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:
-
- «Р2М-40-05Р» - тип 2,4 мм, розетка по ГОСТ РВ 51914-2002;
-
- «Р2М-40-05Р-АТА/70» - наличие ступенчатого аттенюатора на выходе блока генераторноизмерительного.
Таблица 1
|
Наименование модификаций |
Опции |
|
Анализатор цепей скалярный Р2М-40/1 |
Опция «05Р» |
|
Анализатор цепей скалярный Р2М-40/2 |
Опция «05Р», «АТА/70» |
Внешний вид анализаторов цепей скалярных Р2М-40 представлен на рисунке 1, место пломбировки от несанкционированного доступа - на рисунке 2.
Место нанесения знака поверки
Место нанесения знака об утверждении типа средства измерений

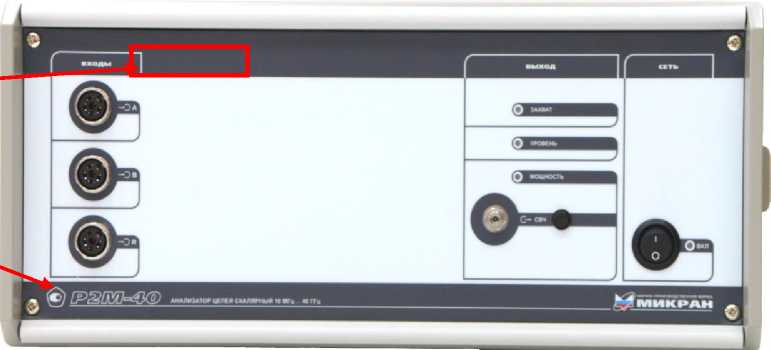

Рисунок 1 - Внешний вид анализаторов цепей скалярных Р2М-40
Рисунок 2 - Место на задней панели для пломбирования от несанкционированного доступа
Таблица 5 - Комплектность анализаторов цепей скалярных Р2М-40
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
Блок генераторно-измерительный: | |||
|
АЦС-40/1 |
ЖНКЮ.468151.028 |
1 шт. |
опция «05Р» |
|
АЦС-40/2 |
ЖНКЮ.468151.029 |
опции «05Р», «АТА/70» | |
|
Головка детекторная Д42-50-05 |
ЖНКЮ.467732.012-01 |
1 шт. |
тип 2,4 мм |
|
Головка детекторная Д42-18-01 |
ЖНКЮ.467732.009-01 |
1 шт. |
тип III |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
Головка детекторная Д42-18-11 |
ЖНКЮ.467732.009-03 |
1 шт. |
тип N |
|
Г оловка детекторная Д42-20-03 |
ЖНКЮ.467732.010-01 |
1 шт. |
тип IX вар. 3 |
|
Головка детекторная Д42-20-13 |
ЖНКЮ.467732.010-03 |
1 шт. |
тип 3,5 мм |
|
Датчик КСВ ДК4-50-05Р-05Р |
ЖНКЮ.467739.009 |
1 шт. |
тип 2,4 мм |
|
Датчик КСВ ДК4-18-01Р-01Р |
ЖНКЮ.467739.008 |
1 шт. |
тип III |
|
Датчик КСВ ДК4-18-11Р-11Р |
ЖНКЮ.467739.008-01 |
1 шт. |
тип N |
|
Датчик КСВ ДК4-20-03Р-03Р |
ЖНКЮ.467739.007 |
1 шт. |
тип IX вар. 3 |
|
Датчик КСВ ДК4-20-13Р-13Р |
ЖНКЮ.467739.007-01 |
1 шт. |
тип 3,5 мм |
|
Кабель СВЧ КСА40А-05-05-600 |
ЖНКЮ.685671.103 |
1 шт. |
тип 2,4 мм |
|
Кабель СВЧ КСА40А-05-05-1000 |
ЖНКЮ.685671.103-01 |
1 шт. |
тип 2,4 мм |
|
Нагрузка комбинированная НКХ1-18-01 |
ЖНКЮ.468518.008 |
1 шт. |
тип III |
|
Нагрузка комбинированная НКХ1-18-11 |
ЖНКЮ.468518.008-01 |
1 шт. |
тип N |
|
Нагрузка комбинированная НКХ2-20-03 |
ЖНКЮ.468518.010 |
1 шт. |
тип IX вар. 3 |
|
Нагрузка комбинированная НКХ2-20-13 |
ЖНКЮ.468518.010-01 |
1 шт. |
тип 3,5 мм |
|
Нагрузка комбинированная НКХ3-50-05 |
ЖНКЮ.468518.042 |
1 шт. |
тип 2,4 мм |
|
Переход коаксиальный ПК2-18-11Р-05 |
ЖНКЮ.468562.081-01 |
1 шт. |
тип N розетка -тип 2,4 мм вилка |
|
Переход коаксиальный ПК2-18-01Р-05 |
ЖНКЮ.468562.081 |
1 шт. |
тип III розетка -тип 2,4 мм вилка |
|
Переход коаксиальный ПК2-18-11-05Р |
ЖНКЮ.468562.080-01 |
1 шт. |
тип N вилка -тип 2,4 мм розетка |
|
Переход коаксиальный ПК2-18-01-05Р |
ЖНКЮ.468562.080 |
1 шт. |
тип III вилка -тип 2,4 мм розетка |
|
Переход коаксиальный ПК2-26-03Р-05 |
ЖНКЮ.468562.063 |
1 шт. |
тип ГХ вар. 3 розетка - тип 2,4 мм вилка |
|
Переход коаксиальный ПК2-26-13Р-05 |
ЖНКЮ.468562.063-01 |
1 шт. |
тип 3,5 мм розетка - тип 2,4 мм вилка |
|
Переход коаксиальный ПК2-26-03-05Р |
ЖНКЮ.468562.062 |
1 шт. |
тип К вар. 3 вилка - тип 2,4 мм розетка |
|
Переход коаксиальный ПК2-26-13-05Р |
ЖНКЮ.468562.062-01 |
1 шт. |
тип 3,5 мм вилка - тип 2,4 мм розетка |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 шт. |
патч-корд Cat.5e или аналог |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 шт. |
евростандарт, с заземляющим проводником |
|
Формуляр |
ЖНКЮ.468166.028ФО |
1 экз. | |
|
Методика поверки |
ЖНКЮ.468166.028Д3 |
1 экз. | |
|
Руководство по эксплуатации |
ЖНКЮ.468166.028РЭ |
1 экз. |
три части |
|
Программный комплекс Р2М |
ЖНКЮ.02007-07 |
1 экз. |
поставляется на цифровом носителе |
|
Упаковка |
ЖНКЮ.468916.005 |
1 шт. |
Продолжение таблицы 5______________________________________________________________
Примечания:
-
1 Модификация блока генераторно-измерительного определяется при заказе.
-
2 Количество и типы головок детекторных, датчиков КСВ и кабелей СВЧ определяются при заказе.
-
3 Характеристики головок детекторных и датчиков КСВ записаны на цифровой носитель в комплекте поставки.
-
4 Переходы коаксиальные поставляются по согласованию с потребителем.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот1-*, МГц |
от 10 до 40000 |
|
Диапазоны измерений: | |
|
модуля коэффициента передачи, дБ | |
|
а) анализаторов без опции «АТА/70» |
от минус 60 до 30 |
|
б) анализаторов с опцией «АТА/70» |
от минус 60 до 60 |
|
модуля коэффициента отражения |
от 0 до 1 |
|
КСВН |
от 1,02 до 5,00 |
|
мощности, дБм |
от минус 55 до 7 |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазон установки уровня выходной мощности: | |
|
анализаторов без опции «АТА/70», дБм |
от минус 20 до 7 |
|
анализаторов с опцией «АТА/70», дБм |
от минус 90 до 7 |
|
Пределы допускаемой погрешности установки уровня выходной мощности в диапазоне мощностей, дБ2): | |
|
от минус 55 до 7 дБм |
±1,5 |
|
от минус 90 до менее минус 55 дБм |
±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ3): | |
|
при использовании головок детекторных Д42-50-05 |
±(0,02-|Л| + 0,3) |
|
при использовании головок детекторных Д42-18-01, Д42-18-11, Д42-20-03, Д42-20-13 |
±(0,02-|Л| + 0,2) |
|
Пределы допускаемой погрешности измерений модуля коэффициента отражения 3): | |
|
при использовании датчиков КСВ ДК4-50-05Р-05Р |
±(0,14Г2 + 0,04) |
|
при использовании датчиков КСВ ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р |
±(0,09Г2 + 0,02) |
|
Пределы допускаемой относительной погрешности измерений КСВН при KcmU < 2,0, %3): | |
|
при использовании датчиков КСВ ДК4-50-05Р-05Р |
±(5\KcmU + 3) |
|
при использовании датчиков КСВ ДК4-20-03Р-03Р, ДК4-20-13Р-13Р, ДК4-18-01Р-01Р, ДК4-18-11Р-11Р |
±(3\KcmU + 1) |
|
Пределы допускаемой относительной погрешности измерений мощности, дБ |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений КСВН при 2 < KcmU < 5, % 4) |
dK+=[(Kcmu(r+Dr)/Kcmu(r))-1] -100 dK=[(Kcmu(r-DT)/Kcmu(r))-1]A00 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора в течение одного года |
±1-10-6 |
|
Дискретность установки частоты, Гц |
1 |
|
КСВН выхода СВЧ, не более |
2,0 |
|
Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более |
500 |
|
Примечания:
| |
Продолжение таблицы 3______________________________________________________________
Погрешность измерений модуля коэффициента передачи нормируется при измерениях согласованных четырехполюсников с КСВН входа и выхода не более 1,3. Для рассогласованных четырехполюсников допускаемая дополнительная абсолютная погрешность измерений DA в дБ рассчитывается по формуле:
DA = 20-lg[(0,9376-(1+k2)0,021) / (1-0,322-Гвх-0,158-Гвых-(1+к2)-0,021)],
где Гвх и Гвых - модули коэффициентов отражения входа и выхода исследуемого
четырехполюсника; k - модуль коэффициента передачи исследуемого четырехполюсника в относительных единицах по напряжению.
4) ГgedK+ и dK- - верхний и нижний пределы относительной погрешности измерений КСВН; Ксти(Г) - КСВН, равный (1+Г)/(1-Г); АГ - абсолютная погрешность измерений модуля коэффициента отражения.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных входов |
3 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Габаритные размеры блока генераторно-измерительного (высотахширинахдлина), мм, не более |
170x390x400 |
|
Масса блока генераторно-измерительного, кг, не более |
11 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °C |
от 15 до 35 |
|
относительная влажность воздуха, при плюс 25 °C, %, не более |
80 |
|
атмосферное давление кПа (мм рт. ст.) |
от 70,0 до 106,7 (от 537 до 800) |
|
Тип соединителей выхода СВЧ |
2,4 мм, розетка |
|
Показатели надежности: | |
|
средний срок службы, лет |
5 |
|
средняя наработка на отказ, ч, не менее |
10000 |
