Номер по Госреестру СИ: 52796-13
52796-13 Синтезаторы частот
(Г7М-20А)
Назначение средства измерений:
Синтезаторы частот Г7М-20А предназначены для формирования непрерывных гармонических сигналов.
Внешний вид.
Синтезаторы частот
Рисунок № 1
Внешний вид.
Синтезаторы частот
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.01.2028
Номер записи - 142635
ID в реестре СИ - 365035
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация Г7М-20А/4, Г7М-20А/6, Г7М-20А/5, Г7М-20А/4, Г7М-20А/3, Г7М-20А/2, Г7М-20А/1, Г7М-20А, мод. Г7М-20А/5, Г7М-20А, Г7М-20/5, -,
Производитель
Изготовитель - Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 207
Выдано извещений - 0
Кол-во периодических поверок - 168
Кол-во средств измерений - 3
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№21 от 2018.01.10 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 49982 "Синтезаторы частот Г7М-20А"
№2906 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
Наличие аналогов СИ: Синтезаторы частот (Г7М-20А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
39089-08 Генераторы сигналов СВЧ (R&S SMF100A) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
39230-08 Генераторы сигналов (SMB100A) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
45035-10 Генераторы сигналов измерительные (MG3691C, MG3692C, MG3693C, MG3694C) Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
60079-15 Генераторы сигналов (N5173B, N5183A, N5183B) Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
68980-17 Генераторы сигналов (SMA100B) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
20170-03 Комплексы радиоизмерительные ВЧ и СВЧ диапазонов (6821, 6822, 6823, 6824, 6825R, 6841, 6842, 6843, 6844, 6845R, 6846, 6847, 6848) Компания "IFR Ltd.", Aeroflex (СОЕДИНЕННЫЕ ШТАТЫ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
53941-13 Генераторы сигналов (Agilent E8257D, Agilent E8267D) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc.", США; Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
52796-13 Синтезаторы частот (Г7М-20А) ЗАО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
Все средства измерений ЗАО "НПФ "МИКРАН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50067-12 10.05.2027 |
Измерители коэффициента шума, Х5М-18 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50638-12 24.05.2027 |
Синтезаторы частот , Г7М-04 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50854-12 30.05.2027 |
Анализаторы цепей скалярные, Р2М-04А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52796-13 10.01.2028 |
Синтезаторы частот , Г7М-20А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52797-13 09.11.2027 |
Анализаторы цепей скалярные, Р2М-18А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
68805-17 05.10.2027 |
Комплекты измерителей присоединительных размеров, КИПР Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
80595-20 31.12.2025 |
Генераторы сигналов, PLG06, PLG12, PLG20 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
87878-23 11.01.2028 |
Аттенюаторы управляемые электромеханические, Д6М Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
2 года |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Синтезаторы частот (Г7М-20А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ПАО"СИГНАЛ" (RA.RU.312281) | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "НПФ "МИКРАН" (RA.RU.311964) | 49 | 13 | 36 | 13 | 0 | 45 | 33 | 12 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 47 | 6 | 1 | 46 | 0 | 17 | 1 | 16 | |
| АО "ММЗ" (RA.RU.311607) | 12 | 1 | 0 | 12 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 30 | 9 | 1 | 29 | 0 | 30 | 1 | 29 | ||
| АО "НПП "Салют-27" (RA.RU.310658) | 24 | 3 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| АО "ЦКБА" (RA.RU.311883) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "УМЗ" (RA.RU.311777) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "НПП "АЛМАЗ" (RA.RU.311792) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Синтезаторы частот (Г7М-20А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Рязанский ЦСМ Рязанская область |
9372 | 11690 |
|
ФБУ Рязанский ЦСМ Рязанская область |
10380 | 11690 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
11976 | 11690 |
|
АО «НПП «Алмаз» Саратовская область |
13392 | 11690 |
|
ФБУ УРАЛТЕСТ Свердловская область |
17088 | 11690 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора программного обеспечения |
|
Программный комплекс Г7М |
Программный комплекс Г7М |
1.2 |
c67ba3cf0fba8724ed8 0208f59cbfdac |
md5 |
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик синтезаторов частот Г7М-20А за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - С.
Синтезаторы частот Г7М-20А работают под управлением внешнего персонального компьютера с установленным программным обеспечением ЖНКЮ.02008-00 (Программный комплекс Г7М), который проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог );
- наличие адаптера локальной сети - Ethernet;
- оперативная память 512 Мб ;
-
- разрешение экрана 1024 х 768;
-
- операционная система Windows® XP (SP 2), Windows® 7.
-
- наличие клавиатуры и манипулятора "мышь".
Адаптивная система синхронизации позволяет обеспечить работу синтезаторов в составе измерительных комплексов.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации ЖНКЮ.467871.145РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели синтезатора частот Г7М-20А методом шелкографии (в нижнем левом углу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к синтезаторам частот Г7М-20А
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (требования к средству измерений).
ЖНКЮ.467871.145ТУ Синтезаторы частот Г7М-20А. Технические условия (требования к методам испытаний).
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (государственная поверочная схема).
Поверка
Поверкаосуществляется по документу МП РТ 1846-2012 (ЖНКЮ.467871.145Д3) «Синтезаторы частот Г7М-20А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 октября 2012 г.
Основные средства поверки:
а) частотомер электронно-счётный Ч3-66 (регистрационный номер 9273-85):
- пределы допускаемой относительной погрешности по частоте кварцевого генератора
за один год ±540-7;
б) стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06):
- пределы допускаемой относительной погрешности частоты за один год ±540-10;
в) ваттметр с блоком измерительным Е4418В и первичным измерительным
преобразователем Е4413А (регистрационный номер 34898-07):
- пределы допускаемой относительной погрешности измерений мощности ±8 %;
г) анализатор спектра E4448A (регистрационный номер 39229-08):
- погрешность измерений отношения уровней на фиксированной частоте ±0,3 дБ;
д) анализатор цепей векторный E8364B (регистрационный номер 37176-08):
- диапазон частот от 10 МГц до 20 ГГц;
- пределы допускаемой погрешности измерений КСВН ± (3 •KctU + 2) %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки на свидетельство о поверке или согласно рисунку 1.
Изготовитель
Акционерное общество «Научно-производственная фирма «МИКРАН»
(АО «НПФ «МИКРАН»)
ИНН 7017211757
Адрес: 634041, г. Томск, пр-т Кирова, 51д
Телефон: (3822) 41-34-03, 41-34-06; факс: (3822) 42-36-15
E-mail: pribor@micran.ru; Web-сайт: www.micran.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, ул. Нахимовский проспект, д.31
Тел.: (495) 668-28-10; факс: (495) 668-28-24
Web-сайт: http://www.rostest.ru
Принцип действия синтезаторов частот Г7М-20А основан на комбинации различных методов синтеза частот, использовании системы автоматической регулировки мощности, ряда схемотехнических решений.
Синтезаторы частот Г7М-20А допускают работу на фиксированной частоте и мощности, режимы сканирования по частоте, по мощности и режим комплексного сканирования, который позволяет осуществлять перестройку по частоте и мощности одновременно, и комбинации этих режимов. Запуск сканирования производится как по внутренним сигналам синхронизации в автоматическом и ручном режиме управления с заданными параметрами, так и по внешним сигналам.
Синтезаторы частот Г7М-20А поставляются в шести модификациях. Каждая модификация характеризуется определенным набором конструктивных и функциональных возможностей (опций).
Синтезаторы частот Г7М-20А имеют четыре опции: «Г7М-20А-03Р», «Г7М-20А-13Р», «Г7М-20А-АТА/70», «Г7М-20А-АТА/110» (далее по тексту «03Р», «13Р», «АТА/70», «АТА/110»).
Опции «03Р» и «13Р» определяют тип соединителя выхода СВЧ. Опция «03Р» соответствует типу IX варианту 3, розетка; «13Р» соответствует типу 3,5 мм, розетка по ГОСТ РВ 51914-2002. Совместное применение обеих опций не предусмотрено.
В синтезаторы частот Г7М-20А с опциями «АТА/70» или «АТА/110» устанавливается программно управляемый ступенчатый аттенюатор. Опции предназначены для расширения диапазона установки уровня выходной мощности. Совместное применение обеих опций не предусмотрено.
Модификации синтезаторов частот Г7М-20А с указанием соответствующих им наборов опций приведены в таблице 1. Внешний вид синтезаторов частот Г7М-20А приведен на рисунке 1, на рисунке 2 показано место на задней панели для пломбирования.
По условиям эксплуатации синтезаторы частот Г7М-20А относятся к группе 3 ГОСТ 22261-94.
Таблица 1
|
Наименование |
Обозначение |
Примечание |
|
Синтезатор частот Г7М-20А/1 |
ЖНКЮ.467871.145ТУ |
опция «03Р» |
|
Синтезатор частот Г7М-20А/2 |
опции «03Р», «АТА/70» | |
|
Синтезатор частот Г7М-20А/3 |
опции «03Р», «АТА/110» | |
|
Синтезатор частот Г7М-20А/4 |
опция «13Р» | |
|
Синтезатор частот Г7М-20А/5 |
опции «13Р», «АТА/70» | |
|
Синтезатор частот Г7М-20А/6 |
опции «13Р», «АТА/110» |
Место нанесения знака поверки
Место нанесения знака утверждения

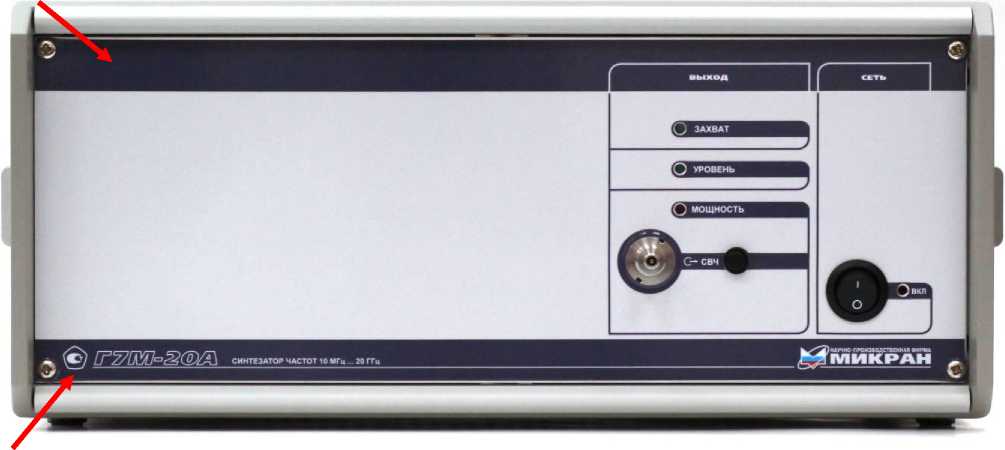

Рисунок 1 - Внешний вид
Рисунок 2 - Место на задней панели для пломбирования
Комплект поставки синтезаторов частот Г7М-20А приведён в таблице 5.
Таблица 5
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Синтезатор частот Г7М-20А/1; Г7М-20А/2; Г7М-20А/3; Г7М-20А/4; Г7М-20А/5; Г7М-20А/6 |
ЖНКЮ.467871.145ТУ |
1 |
Модификация определяется при заказе |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
патч-корд Cat.5e или аналог |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 |
с заземляющим проводником, евростандарт |
|
Руководство по эксплуатации |
ЖНКЮ.467871.145РЭ |
1 |
три части |
|
Формуляр |
ЖНКЮ.467871.145ФО |
1 | |
|
Методика поверки |
МП РТ 1846-2012 (ЖНКЮ.467871.145Д3) |
1 | |
|
Программный комплекс Г7М |
ЖНКЮ.02008-00 |
1 |
на компакт-диске |
|
Упаковка |
ЖНКЮ.305648.007 |
1 |
Таблица 3
|
Диапазон рабочих частот, МГц |
от 10 до 20 000 |
|
Дискретность установки частоты, Гц |
1 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в течение одного года |
±1М0-6 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала при работе от внутреннего опорного генератора в течение одного года |
±1М0-6 |
|
Параметры сигнала опорного генератора на выходе «ОГ G* » | |
|
частота, МГц |
10 |
|
среднеквадратическое значение напряжения на нагрузке 50 Ом, В |
от 0,40 до 0,56 |
|
Выходное сопротивление, Ом |
50 |
|
Тип соединителя |
BNC, розетка |
|
Параметры сигнала опорного генератора на входе «ОГ ~Ю» | |
|
частота, МГц |
1; 5; 10; 100 |
|
среднеквадратическое значение напряжения, В |
от 0,23 до 1,50 |
|
Входное сопротивление, Ом |
50 |
|
Тип соединителя |
BNC, розетка |
|
Диапазон установки уровня выходной мощности, дБм (где дБм означает дБ относительно 1 мВт): | |
|
без опции «АТА/70» или «АТА/110» |
от - 20 до + 13 |
|
с опцией «АТА/70» |
от - 90 до + 10 |
|
с опцией «АТА/110» |
от - 130 до + 10 |
|
Пределы допускаемой основной погрешности установки уровня выходной мощности, дБ: от максимального уровня до минус 20 дБм менее минус 20 до минус 90 дБм (пределы допускаемой основной погрешности установки уровня выходной мощности в диапазоне от менее минус 90 до минус 130 дБм не нормируются) |
±1,0 ±1,5 |
Продолжение таблицы 3
|
Относительный уровень гармонических составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: (относительный уровень гармонических составляющих спектра, находящихся в диапазоне частот свыше 44 ГГц не нормируется) | |
|
(при уровне выходной мощности 10 дБм) | |
|
10 < f < 100 МГц |
- 35 |
|
100 < f < 4000 МГц |
- 50 |
|
4000 < f < 5500 МГц |
- 35 |
|
5500 < f < 7400 МГц |
- 40 |
|
7400 < f < 10000 МГц |
- 35 |
|
10 < f < 15 ГГц |
- 40 |
|
15 < f < 20 ГГц |
- 45 |
|
Относительный уровень субгармонических и комбинационных составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
|
(при уровне выходной мощности 10 дБм) | |
|
10 < f < 16000 МГц |
- 50 |
|
16 < f < 20 ГГц |
- 40 |
|
Относительный уровень негармонических составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
|
(при уровне выходной мощности 10 дБм) | |
|
10 < f < 125 МГц |
- 50 |
|
125 < f < 250 МГц |
- 80 |
|
250 < f < 500 МГц |
- 75 |
|
500 < f < 1000 МГц |
- 70 |
|
1 < f < 2 ГГц |
- 65 |
|
2 < f < 4 ГГц |
- 60 |
|
4 < f < 8 ГГц |
- 55 |
|
8 < f < 16 ГГц |
- 50 |
|
16 < f < 20 ГГц |
- 45 |
|
Фазовый шум, дБн/Гц, не более: | |
|
(при уровне выходной мощности 10 дБм) | |
|
10 < f < 20000 МГц |
приведено в таблице 4 |
|
Тип соединителя выхода «СВЧ» по ГОСТ РВ 51914 - 2002 опция 03Р опция 13Р |
тип IX вариант 3, розетка тип 3,5 мм, розетка |
|
КСВН выхода «СВЧ», не более |
1,7 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В^А, не более |
90 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
16 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
390x390x170 |
|
Масса, кг, не более |
10 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С; относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт. ст. |
от + 5 до + 40 не более 90 от 537 до 800 |
Таблица 4
|
Диапазон частот, МГц |
Фазовый шум, дБн/Гц, не более, при отстройке от несущей частоты | |||||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 < f < 40 |
-115 |
-125 |
-130 |
-135 |
-135 |
- |
|
40 < f < 125 |
-100 |
-115 |
-120 |
-125 |
-135 |
-140 |
|
125 < f < 250 |
-95 |
-125 |
-130 |
-135 |
-135 |
-140 |
|
250 < f < 500 |
-90 |
-120 |
-130 |
-130 |
-130 |
-140 |
|
500 < f < 1000 |
-85 |
-115 |
-120 |
-120 |
-125 |
-140 |
|
1000 < f < 2000 |
-80 |
-110 |
-115 |
-115 |
-120 |
-140 |
|
2000 < f < 4000 |
-75 |
-105 |
-110 |
-110 |
-115 |
-140 |
|
4000 < f < 8000 |
-70 |
-95 |
-105 |
-105 |
-105 |
-130 |
|
8000 < f < 16000 |
-65 |
-95 |
-100 |
-100 |
-100 |
-125 |
|
16000 < f < 20000 |
-60 |
-90 |
-95 |
-95 |
-95 |
-120 |
