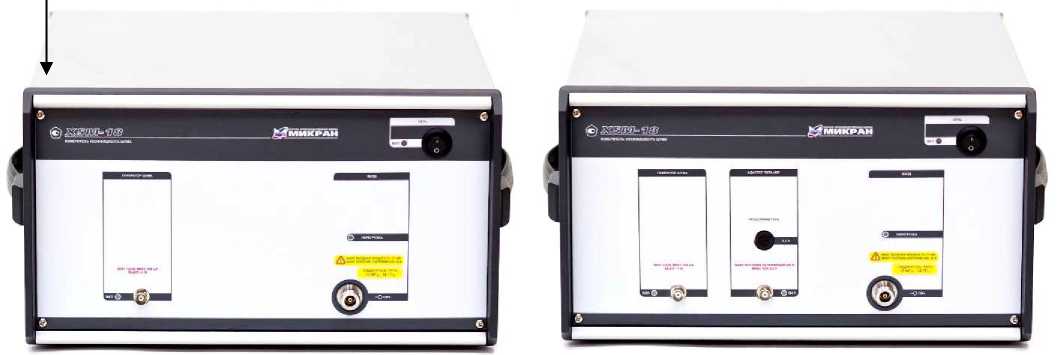

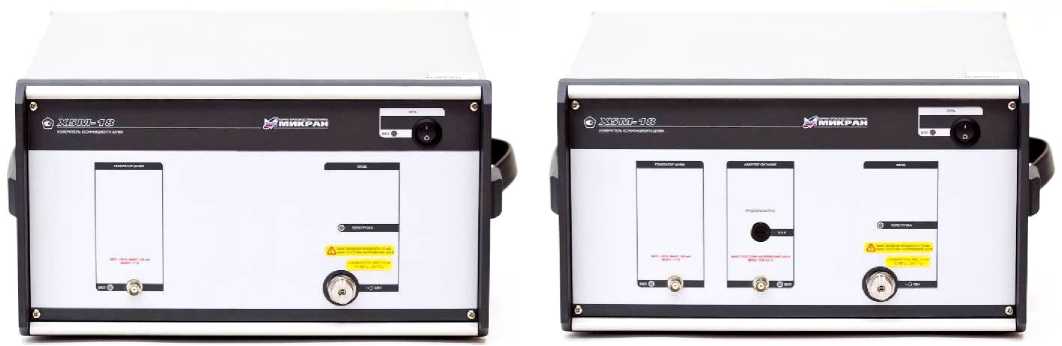

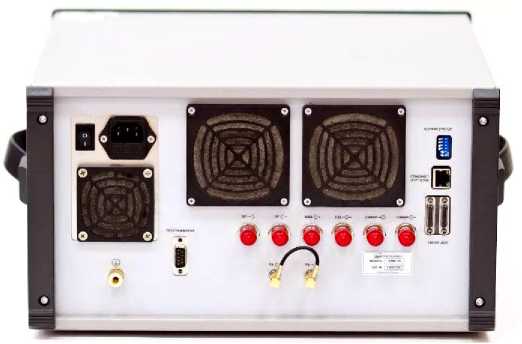

Опция

Описание опции

«11Р»

На измерительном входе СВЧ установлен соединитель типа N, розетка

«13Н»

На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка

«АПА»

Встроен адаптер питания для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ

«АТА/70»

На измерительный вход СВЧ встроен высокочастотный (ВЧ) ступенчатый аттенюатор для исследования устройств с большим коэффициентом передачи

Наименование

Примечание

Измеритель коэффициента шума Х5М-18/1

опция «11Р»

Измеритель коэффициента шума Х5М-18/2

опции «11Р», «АТА/70»

Измеритель коэффициента шума Х5М-18/3

опции «11Р», «АПА»

Измеритель коэффициента шума Х5М-18/4

опции «11Р», «АТА/70», «АПА»

Измеритель коэффициента шума Х5М-18/5

опция «13Н»

Измеритель коэффициента шума Х5М-18/6

опции «13Н», «АТА/70»

Измеритель коэффициента шума Х5М-18/7

опции «13Н», «АПА»

Измеритель коэффициента шума Х5М-18/8

опции «13Н», «АТА/70», «АПА»

Наименование, тип

Обозначение

Количество,

шт

Примечания

Измеритель коэффициента шума

Х5М-18/1, Х5М-18/2,

Х5М-18/3, Х5М-18/4,

Х5М-18/5, Х5М-18/6,

Х5М-18/7, Х5М-18/8

ЖНКЮ.468166.011 ТУ

1

модификация определяется при заказе

Кабель

ЖНКЮ.685671.078

1

для питания генератора шума

Кабель Ethernet

ЖНКЮ.685611.077

1

патч-корд Cat.5e

или аналог

Кабель питания

ЖНКЮ.685631.067

1

с заземляющим проводником, евростандарт

Руководство по эксплуатации

ЖНКЮ.468166.011РЭ

1

три части

Формуляр

ЖНКЮ.468166.011ФО

1

Методика поверки

ЖНКЮ.468166.011Д3

1

Программное обеспечение

ЖНКЮ.02010-00

1

поставляется на компакт-диске

Упаковка

ЖНКЮ.305648.012

1

Наименование характеристики

Значение

Диапазон рабочих частот для опции «11Р», МГц¹-*

от 50 до 18000

Диапазон рабочих частот для опции «13Н», МГц ¹⁾

от 50 до 20000

Пределы допускаемой относительной погрешности установки частоты

±2-10^-5

Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора

±2,5-10^-6

Номинальные значения ширины полосы пропускания селективных фильтров, МГц

0,1; 0,3; 1,0 и 3,0

Диапазон измерений коэффициента шума, дБ: при ИОШТ ГШ от 4 до 7 дБ при ИОШТ ГШ от 12 до 17 дБ

при ИОШТ ГШ от 20 до 22 дБ

от 0 до 15

от 0 до 24

от 0 до 30

Пределы допускаемой абсолютной систематической погрешности измерений коэффициента шума, дБ

±0,1

Предел допускаемого среднего квадратического отклонения случайной погрешности измерений собственного коэффициента шума, дБ ²⁾

0,06

Нестабильность результатов измерений коэффициента шума в течение 10 минут после установления рабочего режима (при изменении температуры окружающей среды не более ±1 °С), дБ, не более

0,1

Диапазон измерений коэффициента передачи, дБ

от - 20 до + 30

Пределы допускаемой абсолютной систематической погрешности измерений коэффициента передачи, дБ

±0,15

Предел   допускаемого   среднего   квадратического   отклонения

случайной погрешности измерений коэффициента передачи, дБ ³⁾

0,06

Диапазон ослаблений аттенюатора ВЧ с шагом 10 дБ для опции «АТА/70», дБ

от 0 до 70

Наименование характеристики

Значение

Собственный коэффициент шума, дБ, не более: ⁴⁾ от 10 до 50 МГц

18

свыше 50 до 3200 МГц

9

свыше 3200 до 16000 МГц

8

свыше 16000 до 18000 МГц

11

свыше 18000 до 20000 МГц

14

Собственный коэффициент шума для опций «АТА/70» и/или «АПА», дБ, не более: ⁴⁾ от 10 до 50 МГц

19

свыше 50 до 3200 МГц

10

свыше 3200 до 16000 МГц

12

свыше 16000 до 18000 МГц

12

свыше 18000 до 20000 МГц

14

Номинальное значение входного сопротивления, Ом

50

КСВН входа «СВЧ», не более: ⁵⁾ от 10 до 50 МГц

2,8

свыше 50 до 3200 МГц

1,8

свыше 3200 до 16000 МГц

1,8

свыше 16000 до 18000 МГц

2,0

свыше 18000 до 20000 МГц

2,7

КСВН входа «СВЧ» для опций «АТА/70» и/или «АПА», не более: ⁵⁾ от 10 до 50 МГц

2,8

свыше 50 до 3200 МГц

1,9

свыше 3200 до 16000 МГц

1,9

свыше 16000 до 18000 МГц

2,4

свыше 18000 до 20000 МГц

2,7

Тип соединителя выхода питания ГШ

BNC, розетка

Номинальное значение напряжения питания ГШ, В

28

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 198 до 242

Потребляемая мощность, В-А, не более

250

Габаритные размеры (высота^хширина^хдлина), мм, не более

210 ^х 400 ^х 430

Масса, кг, не более

20

По условиям эксплуатации измеритель относится к группе 3 по ГОСТ 22261-94.

Рабочие условия эксплуатации: температура окружающего воздуха, °С

от + 5 до + 40

относительная влажность воздуха при температуре 25 °С, %

до 90

атмосферное давление, кПа

от 70 до 106,7

¹⁾ Собственный коэффициент шума и КСВН входа «СВЧ» нормируются в диапазонах частот

от 10 до 18000 МГц для опции «11Р» и от 10 до 20000 МГц для опции «13Н».

²⁾ При степени усреднения 18 и ширине полосы селективного фильтра 3 МГц.

³⁾ При степени усреднения 13 и ширине полосы селективного фильтра 3 МГц.

⁴⁾ Собственный коэффициент шума нормируется в диапазоне температур (20±5) °С.

⁾ КСВН входа «СВЧ» нормируется в диапазоне температур (20±5) °С.
