В зависимости от конструкции и рабочего диапазона частот, анализаторы имеют два исполнения: СК4М-18А и СК4М-50. По принципу действия являются анализаторами спектра последовательно-параллельного типа. Их принцип работы основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту, оцифровке сигнала аналогово-цифровым преобразователем и последующей его обработке с помощью алгоритмов и устройств цифровой обработки сигналов.
Анализаторы спектра выпускаются в различных модификациях, отличающихся функциональными возможностями. Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1. Модификации анализаторов приведены в таблице 2.
Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе. Управление анализаторами обеспечивается с помощью устройства управления и отображения, в качестве которого (в комплект поставки анализаторов не входит) используется персональный компьютер (далее - ПК), для связи с ПК используется интерфейс Ethernet.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер состоящий из 10 арабских цифр, наносятся на заднюю стенку корпуса анализатора в виде наклейки. Ограничение доступа к местам настройки (регулировки), осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки анализатора.
Общий вид анализаторов с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведены на рисунках 1, 2.
Таблица 1 - Опции анализаторов и их описание
Опция |
Описание опции |
«11Р» |
На измерительном входе СВЧ установлен соединитель типа N, розетка.
Применимо только для СК4М-18А. Наличие этой опции исключает опции «13Н» и «05Н» |
«13Н» |
На измерительном входе СВЧ установлен соединитель типа NMD 3,5 мм, вилка1).
Применимо только для СК4М-18А. Наличие этой опции исключает опции «11Р» и «05Н» |
«05Н» |
На измерительном входе СВЧ установлен соединитель типа NMD, вилка2).
Применимо только для СК4М-50. Наличие этой опции исключает опции «11Р» и «13Н» |
«АПА» |
Встроен отключаемый адаптер питания (для подачи электропитания на исследуемое устройство через соединитель измерительного входа СВЧ), который имеет встроенный разделительный конденсатор.
Наличие этой опции исключает опцию «АДП |
«МУА» |
Встроен отключаемый предусилитель для улучшения чувствительности анализатора, имеет встроенный разделительный конденсатор |
«АДП» |
Опция аналоговой демодуляции (АМ, ЧМ, ФМ). Позволяет измерять частоту модулирующего сигнала, коэффициент амплитудной модуляции (для АМ), девиации частоты (для ЧМ), девиации фазы (для ФМ). |
«ИКШ» |
Опция измерений коэффициента шума и коэффициента передачи |
«ГРП» |
Опция градуировки генераторов шума |
«ИФШ» |
Опция измерений фазовых шумов |
-
1) Совместим с соединителем 3,5 мм розетка по ГОСТ РВ 51914-2002. -
2) Совместим с соединителем 2,4 мм розетка по ГОСТ РВ 51914-2002.
Примечания
-
1 Опции «АДП», «ИКШ», «ИФШ» и «ГРП» являются программными и могут быть добавлены в заказ для любой модификации анализатора; опции «ИКШ» и «ГРП» используются совместно с опцией «МУА» или с дополнительным внешним малошумящим усилителем (МШУ). -
2 Для использования опции «ИКШ» требуется внешний генератор шума (ГШ) (не входит в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки. -
3 Для использования опции «ГРП» необходимы дополнительные аттенюаторы и переходы (входят в комплект поставки при заказе опции). Для использования данной опции на частотах выше 30 ГГц рекомендуется использование внешнего предусилителя из комплекта поставки
|
Таблица 2 - Модификации и соответствующие наборы опций анализаторов
Модификация |
Опции |
Модификация |
Опции |
СК4М-18А /1 |
опция «11Р» |
СК4М-18А /7 |
опции «13Н», «АПА» |
СК4М-18А /2 |
опции «11Р», «МУА» |
СК4М-18А /8 |
опции «13Н», «МУА», «АПА» |
СК4М-18А /3 |
опции «11Р», «АПА» |
СК4М-50/1 |
опция «05Н» |
СК4М-18А /4 |
опции «11Р», «МУА», «АПА» |
СК4М-50/2 |
опции «05Н», «МУА» |
СК4М-18А /5 |
опция «13Н» |
СК4М-50/3 |
опции «05Н», «АПА» |
СК4М-18А /6 |
опции «13Н», «МУА» |
СК4М-50/4 |
опции «05Н», «МУА», «АПА» |
Место нанесения знака утверждения типа

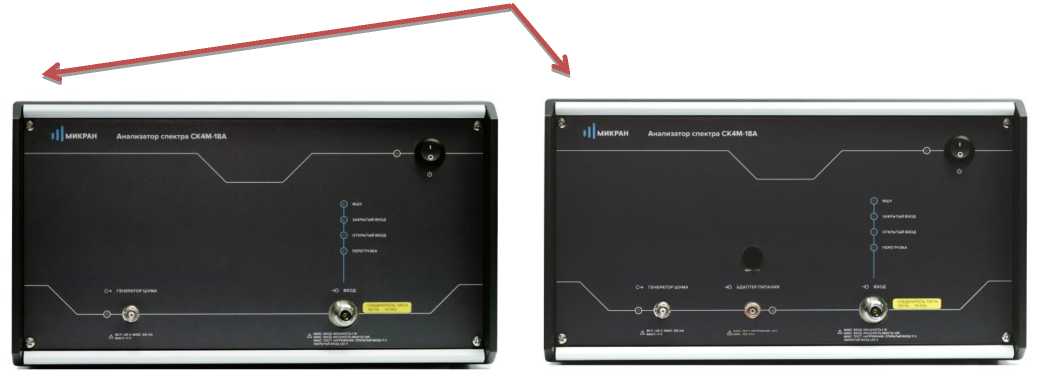

модификации СК4М-18А/1, СК4М-18А/2

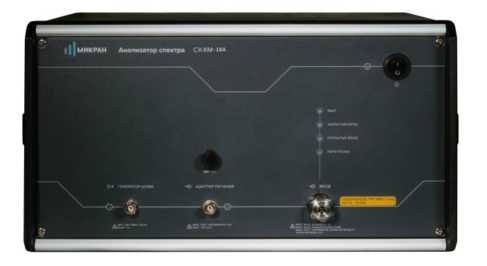

модификации СК4М-18А/3, СК4М-18А/4
Место нанесения

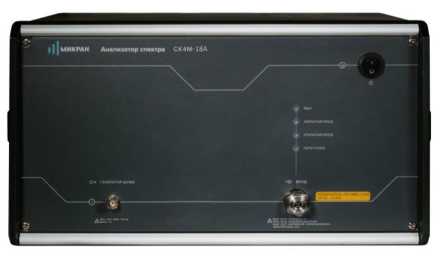

модификации СК4М-18А/5, СК4М-18А/6
модификации СК4М-18А/7, СК4М-18А/8
знака утверждения
типа

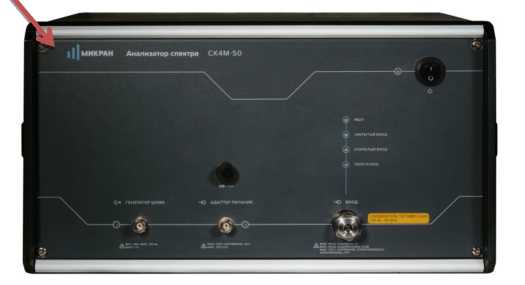

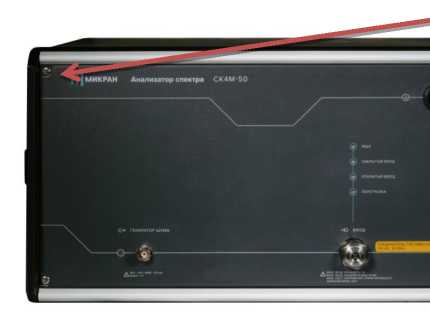

модификации СК4М-50/1, СК4М-50/2
модификации СК4М-50/3, СК4М-50/4
Рисунок 1 - Общий вид анализаторов с указанием мест нанесения знака утверждения типа
Места нанесения
пломб
Место нанесения заводского номера

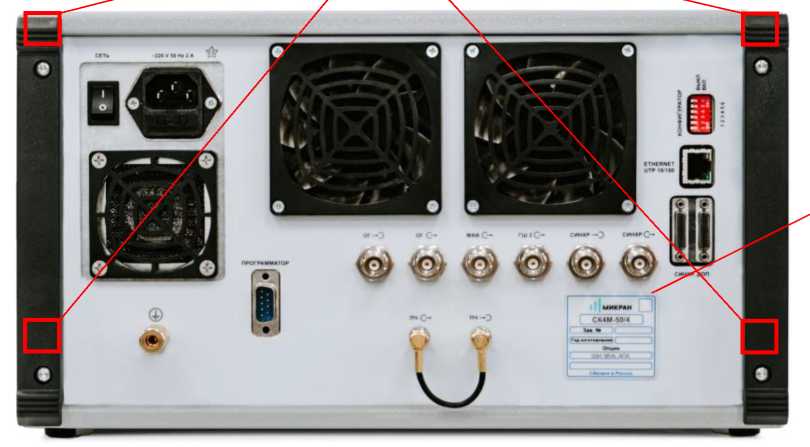

Рисунок 2 - Общий вид анализаторов с указанием мест нанесения пломбировки и заводского номера
Таблица 7 -
Наименование, тип |
Обозначение |
Количество, шт. |
Анализатор спектра СК4М-18А1) |
ЖНКЮ.468166.044 |
1 |
Анализатор спектра СК4М-501) |
ЖНКЮ.468166.024 |
1 |
Усилитель LNA13-502) |
ЖНКЮ.434815.424 |
1 |
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
Кабель питания |
ЖНКЮ.685631.067 |
1 |
Руководство по эксплуатации |
ЖНКЮ.468166.024 РЭ |
1 |
Формуляр |
ЖНКЮ.468166.024 ФО/
ЖНКЮ.468166.044 ФО |
1 |
ПО Graphit СК4М3) |
ЖНКЮ.02011-01 |
1 |
Аттенюатор Д2М-32-10-13Р-134) |
ЖНКЮ.434821.114 |
1 |
Переход коаксиальный ПК2-18-11-13Р5) |
ЖНКЮ.468562.013-02 |
1 |
Переход коаксиальный ПКН2-20-13РН-13Р6) |
ЖНКЮ.468562.036 |
1 |
Аттенюатор Д2М-50-3-05Р-057) |
ЖНКЮ.434821.043 |
1 |
Кабель СВЧ4<Ст58-20-208' |
ЖНКЮ.685671.078-03 |
1 |
-
1) Модификация определяется при заказе -
2) Внешний предусилитель, только для анализаторов, имеющих одновременно опции «05Н», «МУА», «ИКШ» и (или) «ГРП» -
3) ПО Graphit СК4М поставляется на цифровом носителе -
4) Для анализаторов, имеющих одновременно опции «11Р» (или «13Н») и «ГРП» -
5) Для анализаторов, имеющих одновременно опции «11Р» и «ГРП» -
6) Для анализаторов, имеющих одновременно опции «13Н» и «ГРП» -
7) Для анализаторов, имеющих одновременно опции «05Н» и «ГРП» -
8) Для питания генераторов шума; только для анализаторов, имеющих опцию «ИКШ» и (или) «ГРП»
|
Таблица 4 - Метрологические характеристики анализаторов
Наименование параметра или характеристики |
Значение характеристики |
1 Диапазон рабочих частот для наборов опций: | |
СК4М-18А | |
- опция «11Р» |
от 100 Гц до 18 ГГц |
- опция «13Н» |
от 100 Гц до 20 ГГц |
- при активных опциях «АПА», «МУА» |
от 20 МГц до 18 (20) ГГц |
СК4М-50 | |
- при неактивных1) опциях «АПА», «МУА» |
от 100 Гц до 50 ГГц |
- при активных опциях «АПА», «МУА» |
от 20 МГц до 50 ГГц |
2 Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в рабочем диапазоне температур (5ог) |
± Г10"7 |
3 Пределы допускаемой абсолютной погрешности измерения частоты (Fu3m) в режиме частотомера (при отношении сигнал/шум не менее 25 дБ, для точности определения частоты Дfраз, задаваемой в маркере), Гц |
± (бог^изм + Дfраз) |
4 Диапазон измерения уровня мощности синусоидального сигнала, на частоте 100 МГц, дБм2) |
от (средний уровень шумов + 6 дБ) до 30 |
5 Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала 100 МГц в диапазоне уровней мощности, дБ
|
±0,6
±0,3
±0,6 |
6 Пределы допускаемой неравномерности относительной амплитудно-частотной характеристики (в зависимости от частоты f в ГГц) относительно опорного значения уровня мощности на частоте 100 МГц, при входном аттенюаторе 10 дБ, дБ:
|
±(0,4 <7 ' 0,5)
±(0,47 <7 ' 0,75) |
7 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала минус 30 дБм на частоте 100 МГц, дБ |
±0,2 |
8 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за нелинейности шкалы анализатора на фиксированной частоте 100 МГц, при значении входного сигнала от минус 90 до 0 дБм, дБ |
±0,1 |
9 Пределы допускаемой инструментальной погрешности измерения отношения уровней мощности на фиксированной частоте, дБ, для неактивной опции «МУА» при значениях входного сигнала от минус 90 до 0 дБм3) |
±0,2 |
10 Пределы допускаемой абсолютной погрешности измерения уровня мощности входного сигнала из-за переключения фильтра промежуточной частоты (ФПЧ) относительно опорного значения полосы пропускания ФПЧ 3 МГц, дБ |
±0,1 |
Наименование параметра или характеристики |
Значение характеристики |
11 Пределы допускаемой погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора в диапазоне от 0 до 40 дБ на фиксированной частоте 100 МГц, дБ |
±0,3 |
12 Пределы допускаемой абсолютной погрешности установки опорного уровня на фиксированной частоте 100 МГц, дБ |
±0,2 |
13 Пределы допускаемой относительной погрешности ширины полос пропускания ФПЧ по уровню минус 3 дБ, %: | | |
от 1 Гц до 1 кГц |
±5 |
от 3 кГц до 300 кГц |
±10 |
от 1 МГц до 3 МГц |
±15 |
14 Коэффициент прямоугольности фильтра ПЧ (минус 60 дБ / минус 3 дБ, фильтр ПЧ < 3 МГц), не более |
5 |
15 Уровень помех, обусловленный гармоническими искажениями второго порядка, выраженном в виде точки пересечения второго порядка (SHI), при входном аттенюаторе 0 дБ, в диапазоне частот, дБм, не менее, |
опция «МУА» неактивна, уровень на входе минус 10 дБм |
опция «МУА» активна, уровень на входе минус 50 дБм |
для опции «11Р» от 2 до 9 ГГц | | |
для опции «13Н» от 2 до 10 ГГц |
90 |
-5 |
для опции «05Н» от 2 до 25 ГГц | | |
16 Интермодуляционные искажения третьего порядка при двух тонах с разнесением по частоте более 5 кратной ширины полосы пропускания ФПЧ, при входном аттенюаторе 0 дБ в диапазоне частот от 20 МГц до 50 ГГц, дБм, не менее |
опция «МУА» неактивна, уровень на входе минус 10 дБм |
опция «МУА» активна, уровень на входе
минус 30 дБм |
|
15 |
-20 |
17 Средний уровень собственных шумов, приведённых ко входу в полосе пропускания 1 Гц при входном ослаблении 0 дБ и согласованной нагрузке, подключенной ко входу анализатора, в диапазоне частот, дБм, не более | |
опция «МУА» неактивна:
- свыше 10 кГц до 10 МГц |
-143 |
- свыше 10 МГц до 1 ГГц |
-148 |
- свыше 1 до 3,2 ГГц |
-145 |
- свыше 3,2 до 14 ГГц |
-140 |
- свыше 14 до 18 ГГц |
-137 |
- свыше 18 до 20 ГГц |
-135 |
- свыше 20 до 32 ГГц |
-138 |
- свыше 32 до 40 ГГц |
-133 |
- свыше 40 до 50 ГГц |
-128 |
опция «МУА» активна, без внешнего предусилителя: | |
- свыше 20 МГц до 3,2 ГГц |
-164 |
- свыше 3,2 до 14 ГГц |
-162 |
- свыше 14 до 25 ГГц |
-160 |
- свыше 25 до 35 ГГц |
-158 |
- свыше 35 до 44 ГГц |
-154 |
- свыше 44 до 50 ГГц |
-150 |
Наименование параметра или характеристики |
Значение характеристики |
18 Уровень фазовых шумов на отстройках относительно несущей с частотой 1 ГГц, дБн/Гц, не более
-
- 1 кГц -
- 10 кГц -
- 100 кГц -
- 1 МГц
|
-110
-115
-120
-135 |
19 КСВН СВЧ входа при ослаблении входного аттенюатора 10 дБ (опции «АДП» и «АПА» неактивны), в диапазоне частот, не более:
опция «МУА» не активна
опция «МУА» активна, без внешнего предусилителя
опция «МУА» активна, с внешним предусилителем из комплекта поставки
|
2,0
3,0
2,1
|
20 Номинальные значения полос пропускания ФПЧ по уровню минус 3 дБ, Гц |
от 1 до 103 с шагом 1/2/3/5/7; от 103 до 107 с шагом 1/3;
140;
6366 |
21 Номинальные значения полос пропускания видеофильтров по уровню минус 3 дБ, Гц |
от 1 до 103с шагом 1/2/3/5/7; от 103 до 107 с шагом 1/3 |
Опция «ИКШ» (с активной опцией «МУА») |
22 Частотный диапазон измерения коэффициента шума, МГц:
|
от 10 до 18000
от 10 до 20000
от 10 до 50000 |
23 Собственный коэффициент шума F2, в диапазоне частот, дБ: без внешнего предусилителя
от 0,02 до 0,05 ГГц свыше 0,05 до 0,1 ГГц свыше 0,1 до 2 ГГц свыше 2 до 3,4 ГГц свыше 3,4 до 8 ГГц свыше 8 до 14 ГГц
свыше 14 до 18 ГГц (до 20 ГГц - для опции «13Н»)
с предусилителем из комплекта поставки (только для опции «05Н»)
свыше 14 до 20 ГГц
свыше 20 до 36 ГГц
свыше 36 до 42 ГГц
свыше 42 до 46 ГГц
свыше 46 до 50 ГГц |
15,93
11,60
10,36
11,37
10,35
12,07
14,00
11,54
11,41
12,83
13,74
15,10 |
Наименование параметра или характеристики |
Значение характеристики |
24 Диапазон измерения коэффициента передачи (КП)4), дБ
(от - не более, до - не менее), для избыточной относительной шумовой температуры (ИОШТ) генератора шума (ГШ) ENR [дБ] и ЕДОЛ'[дБ] = 10 • lg( 1 + [отн. ед. ]), в диапазоне частот,
МГц:
без внешнего предусилителя
от 0,02 до 0,05
свыше 0,05 до 14
свыше 14 до 18 (до 20000 - для опций «13Н», «05Н»)
свыше 20000 до 35000 (для опции «05Н»)
с предусилителем из комплекта поставки (только для опции «05Н»)
от 14000 до 20000
свыше 20000 до 40000 (для опции «05Н»)
свыше 40000 до 50000 (для опции «05Н») |
от (3 - ENR) до (73 - ENR') от (-1 - ENR) до (70 - ENR') от (2 - ENR) до (71 - ENR') от (6 - ENR) до (71 - ENR')
от (-1 - ENR) до (60 - ENR') от (-1 - ENR) до (61 - ENR') от (1 - ENR) до (59 - ENR') |
25 Диапазон измерения суммы коэффициента шума (КШ) и КП S0 [дБ] = (КШ [дБ] + КП [дБ]), дБ (от - не более, до - не менее), в диапазоне частот, МГц4), при КШ > 0 дБ:
без внешнего предусилителя
от 0,02 до 0,05
свыше 0,05 до 14
свыше 14 до 18 (до 20000 - для опций «13Н», «05Н»)
свыше 20000 до 35000 (для опции «05Н»)
с предусилителем из комплекта поставки (только для опции «05Н»)
от 14000 до 20000
свыше 20000 до 40000 (для опции «05Н»)
свыше 40000 до 50000 (для опции «05Н») |
от 0 до 735) от 0 до 705) от 0 до 715) от 0 до 715)
от 0 до 605) от 0 до 615) от 0 до 595) |
26 Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента шума, дБ |
±0,03 |
27 Пределы допускаемой абсолютной инструментальной погрешности измерений коэффициента передачи, дБ |
±0,03 |
28 Пределы допускаемой абсолютной погрешности измерений КШ (для исследуемых устройств с КСВН не более 1,5 при использовании ГШ ГШМ2-20А или ГШМ2-20В, или при использовании других ГШ с погрешностью ИОШТ не более
0,4 дБ и с КСВН не более 1,45; для КСВН СВЧ-входа анализатора не более 2,1 без использования внешнего предусилителя и не более 3,2 с внешним предусилителем)6) |
в соответствии с таблицей 6 |
Наименование параметра или характеристики |
Значение характеристики |
Опция «ГРП» (с активной опцией «МУА») |
29 Пределы допускаемой абсолютной погрешности градуировки генераторов шума (без учета погрешностей из-за рассогласования радиоизмерительного тракта и неопределенности температуры окружающего воздуха, а также ИОШТ используемого в качестве эталона генератора шума), в диапазоне частот, дБ8)
для опции «11Р», «13Н»
от 0,01 до 0,02 (не включ.) ГГц
от 0,02 до 6 ГГц
свыше 6 до 12 ГГц
свыше 12 до 18 ГГц
свыше 18 до 20 ГГц (только для опции «13Н»)
для опции «05Н» без внешнего предусилителя из комплекта поставки
от 0,01 до 0,03 ГГц
свыше 0,03 до 14 ГГц
свыше 14 до 18 ГГц
свыше 18 до 20 ГГц |
±0,460
±0,076
±0,060
±0,091
±0,097
±0,158
±0,079
±0,123
±0,132 |
Наименование параметра или характеристики |
Значение характеристики |
для опции «05Н» с внешним предусилителем из комплекта поставки | |
от 0,2 до 0,35 ГГц |
±0,290 |
свыше 0,35 до 5 ГГц |
±0,137 |
свыше 5 до 15 ГГц |
±0,075 |
свыше 15 до 20 ГГц |
±0,082 |
свыше 20 до 26 ГГц |
±0,066 |
свыше 26 до 30 ГГц |
±0,099 |
свыше 30 до 32 ГГц |
±0,126 |
свыше 32 до 39 ГГц |
±0,097 |
свыше 39 до 43 ГГц |
±0,104 |
свыше 43 до 50 ГГц |
±0,175 |
30 КСВН аттенюаторов, входящих в комплект поставки при заказе опции, не более | |
Д2М-32-10-13Р-13 | |
- от 0,01 до 20 ГГц |
1,10 |
- свыше 20 до 32 ГГц |
1,25 |
Д2М-50-3-05Р-05 | |
- от 0,01 до 20 ГГц |
1,25 |
- свыше 20 до 50 ГГц |
1,30 |
Опция «ИФШ» (применяется только при неактивной опции «МУА») |
31 Частотный диапазон измерения фазового шума, МГц: | |
- СК4М-18А с опцией «11Р» |
от 10 до 18000 |
- СК4М-18А с опцией «13Н» |
от 10 до 20000 |
- СК4М-50 с опцией «05Н» |
от 10 до 50000 |
32 Диапазон отстроек AF от частоты несущей при измерении фазового шума |
от 10 Гц до 10 МГц |
Наименование параметра или характеристики |
Значение характеристики |
33 Пределы допускаемой абсолютной погрешности измерения фазового шума при уровне измеряемого фазового шума на 6 дБ больше уровня собственных шумов8), в диапазонах отстроек AF, дБ
|
±1,5
±2,0 |
Опция «АДП» |
34 Частота модулирующего сигнала Fm, кГц |
от 0,02 до 200 |
35 Пределы допускаемой абсолютной погрешности измерений частоты модулирующего сигнала, Fm, Гц, для коэффициента амплитудной модуляции M в %:
-
- в режиме АМ -
- в режиме ЧМ и ФМ
|
±(4-10’5-Fm-100 %/М)
±((2- 10-4Тм)+0,2) |
36 Диапазон измерений коэффициентов амплитудной модуляции М, % |
от 0,1 до 100 |
37 Пределы допускаемой абсолютной погрешности измерений коэффициентов амплитудной модуляции, М, % |
±(0,006^M+0,2) |
38 Уровень паразитной внутренней АМ, % |
0,02 |
39 Коэффициент перехода частотной модуляции в амплитудную при Fm = 1 кГц, Af = 50 кГц, %, не более |
0,05 |
40 Диапазон измерений девиации частоты, Af, Гц |
от 10 до 5Ч06 |
41 Пределы допускаемой абсолютной погрешности измерений девиации частоты, Af, Гц |
±0,006-(Fm + Af) |
42 Уровень паразитной внутренней ЧМ, Гц |
2,0 |
43 Диапазон девиации фазы, ф, рад |
от 1 до 100 |
44 Пределы допускаемой абсолютной погрешности измерений девиации фазы, Аф, рад |
±0,04-(Аф + 2-10_6-Fm) |
45 Диапазон отстроек от несущей частоты, Гц |
от 1 до 107 |
Наименование параметра или характеристики |
Значение характеристики |
-
1) Под неактивной опцией здесь и далее понимается либо отсутствие опции, либо ее выключенное состояние -
2) Здесь и далее «дБм» - дБ относительно 1 мВт -
3) Для активной опции «МУА» эта характеристика эквивалентна инструментальной погрешности измерений коэффициента передачи для опции «ИКШ». -
4) Диапазоны определяются на гармоническом сигнале при ФПЧ = 100 кГц (при измерении в с более широким ФПЧ верхний предел будет соответственно меньше); при нулевом ослаблении аттенюатора ПЧ -
5) Указанная верхняя граница 5Hmax суммы S0 = (Гиу [дБ] ■ 6’иу [дБ]) приводится для
6’иу [дБ] < 6иу тах[дБ] — 10, где Гиу - КШ исследуемого устройства (ИУ), 6’иу - КП ИУ, а 6’иу max - верхняя нормируемая граница КП ИУ для данного диапазона. Если 6’иу [дБ] > > ^иу тах[дБ] — 10, то верхняя граница S0max суммы S0 рассчитывается по формуле S0*max [дБ] = 10 • lg(l00,1'50 тах[дБ] — 6’иу [отн.ед.] • AW/? |отн.ед. ]). Нижнюю же границу суммы S0 при КШ FUy = 0 дБ следует считать равной S0 min = Сиу |
-
6) При использовании исследуемых устройств и ГШ с меньшими значениями КСВН и погрешностями ИОШТ, а также при отличие КСВН СВЧ-входа анализатора от 2, пределы допускаемой абсолютной погрешности измерений КШ необходимо пересчитать по формулам, указанным в таблице 6. -
7) Для градуировки методом «Метод дополнительной калибровки» с пределами нестабильности установленными в соответствии с указанным в данном пункте значениям; остальные параметры измерения - по умолчанию. -
8) Под собственным шумом понимается преобладающий шум: либо фазовый, либо тепловой, либо паразитные спектральные составляющие и т.п
|
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Уровень максимальной входной мощности (при включенном входном аттенюаторе не менее 10 дБ), Вт, не более |
1 |
Напряжение питания генератора шума, В |
28±0,2 |
Время установления рабочего режима, мин, не более |
40 |
Продолжительность непрерывной работы, ч, не менее |
16 |
Габаритные размеры (длинахширинахвысота), мм, не более |
390х390х205 |
Масса, кг, не более |
20 |
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 207 до 253 |
Потребляемая мощность, В^А, не более |
300 |
Наименование характеристики |
Значение характеристики |
Тип соединителя входа «СВЧ»
-
- опция «11Р» -
- опция «13Н» -
- опция «05Н»
|
N, розетка
NMD 3,5, вилка
NMD 2,4, вилка |
Рабочие условия эксплуатации:
-
- диапазон рабочих температур, °С -
- относительная влажность при температуре 25 °С, %, не более -
- атмосферное давление, мм рт. ст.
|
от +15 до +40
90
от 630 до 800 |
Таблица 6 - Доверительные границы допускаемой абсолютной погрешности измерений КШ 5ГИУ при вероятности 0,95 (для исследуемого устройства (ИУ) с КП 6ИУ,дБ и КШ КИУ)
Частота |
^ИУ Ч
дБ |
6^ИУ, дБ для ^ИУ,дБ, дБ |
7 |
10 |
15 |
20 |
25 |
св. 30 |
от 0,02 до 0,05 ГГц |
1 |
-0,44; 0,40 |
-0,48; 0,43 |
-0,50; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,52; 0,46 |
5 |
-0,48; 0,43 |
-0,49; 0,44 |
-0,50; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
10 |
-0,50; 0,45 |
-0,50; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
15 |
-0,50; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
св. 20 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
от 0,05 до 0,10 ГГц |
1 |
-1,98; 1,36 |
-0,99; 0,81 |
-0,58; 0,52 |
-0,53; 0,47 |
-0,52; 0,46 |
-0,52; 0,46 |
5 |
-0,86; 0,72 |
-0,61; 0,54 |
-0,52; 0,47 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
10 |
-0,56; 0,50 |
-0,52; 0,47 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
15 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
св. 20 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
свыше 0,10 до 2 ГГц |
1 |
-0,78; 0,66 |
-0,58; 0,51 |
-0,52; 0,47 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
5 |
-0,55; 0,49 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
св. 10 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
Частота |
^иу1),
дБ |
б^иу, для ^ИУ,gБ, дБ |
7 |
10 |
15 |
20 |
25 |
св. 30 |
свыше 2 до 3,4 ГГц |
1 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
5 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
св. 10 |
-0,65; 0,57 |
-0,54; 0,48 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,52; 0,46 |
свыше 3,4 до 8 ГГц |
1 |
-0,52; 0,47 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
5 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
св. 10 |
-0,75; 0,64 |
-0,57; 0,51 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
свыше 8 до 14 ГГц |
1 |
-0,55; 0,49 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
5 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
10 |
-0,65; 0,57 |
-0,54; 0,48 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,52; 0,46 |
св. 15 |
-0,52; 0,47 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
свыше 14 до 18 ГГц для опции «11Р» и до 20 ГГ ц для опции
«13Н» |
1 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
5 |
-0,84; 0,71 |
-0,60; 0,53 |
-0,52; 0,47 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
10 |
-0,57; 0,50 |
-0,52; 0,47 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
15 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
св. 20 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
свыше 14 до 20 ГГц (для опции «05Н» с внешним предусилителем из комплекта поставки) |
1 |
-0,80; 0,68 |
-0,58; 0,51 |
-0,52; 0,47 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
5 |
-0,56; 0,49 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
10 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
св. 15 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
свыше 20 до 36 ГГц |
1 |
-0,78; 0,66 |
-0,58; 0,51 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
(для опции «05Н» с |
5 |
-0,55; 0,49 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
внешним предуси- |
10 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
лителем из комплек- |
15 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
-0,51; 0,46 |
та поставки) |
св. 20 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,45 |
-0,51; 0,46 |
свыше 36 до 42 ГГц |
1 |
-1,01; 0,82 |
-0,65; 0,56 |
-0,53; 0,47 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
(для опции «05Н» с |
5 |
-0,61; 0,54 |
-0,53; 0,47 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
внешним предуси- |
10 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
лителем из комплек- |
15 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
та поставки) |
св. 20 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
свыше 42 до 46 ГГц |
1 |
-1,22; 0,96 |
-0,72; 0,62 |
-0,54; 0,48 |
-0,52; 0,46 |
-0,52; 0,46 |
-0,52; 0,46 |
(для опции «05Н» с |
5 |
-0,66; 0,58 |
-0,55; 0,49 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
внешним предуси- |
10 |
-0,53; 0,47 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
лителем из комплек- |
15 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
та поставки) |
св. 20 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
свыше 46 до 50 ГГц |
1 |
-1,69; 1,22 |
-0,87; 0,73 |
-0,56; 0,50 |
-0,52; 0,47 |
-0,52; 0,46 |
-0,52; 0,46 |
(для опции «05Н» с |
5 |
-0,79; 0,67 |
-0,58; 0,52 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
внешним предуси- |
10 |
-0,55; 0,49 |
-0,52; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
лителем из комплек- |
15 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
та поставки) |
св. 20 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
-0,51; 0,46 |
1)В диапазоне КШ исследуемого устройства ГИУ от 0,01 до 20 дБ предполагается использование ГШМ2-20А, а в диапазоне от 20 до 30 дБ - ГШМ2-20В или другие генераторы шума с аналогичными характеристиками или лучше.
|
