Номер по Госреестру СИ: 68805-17
68805-17 Комплекты измерителей присоединительных размеров
(КИПР)
Назначение средства измерений:
Комплекты измерителей присоединительных размеров КИПР (КИПР) предназначены для измерения присоединительного размера «А» («А1», «А2») соединителей в коаксиальных волноводах (трактах) 7,0/3,04 мм, 3,5/1,52 мм, 2,92/1,27 мм, 2,4/1,042 мм и 1,85/0,8 мм.
Внешний вид.
Комплекты измерителей присоединительных размеров

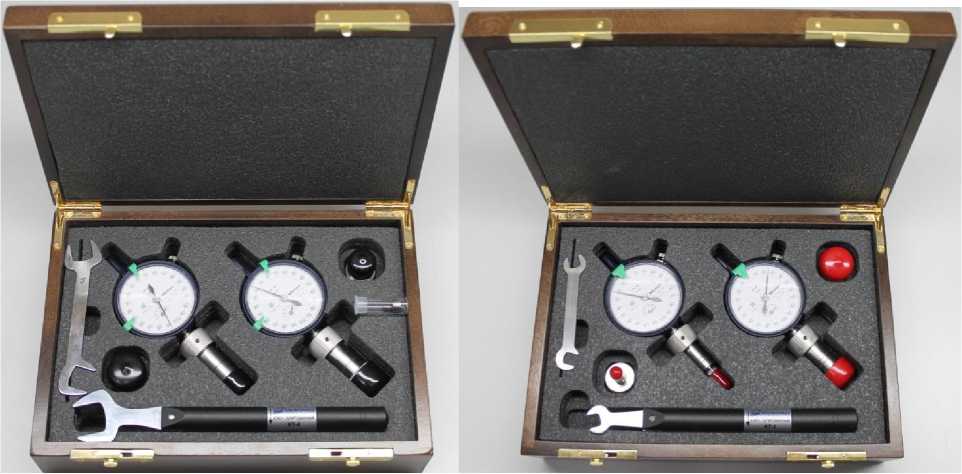

Рисунок № 1
Внешний вид.
Комплекты измерителей присоединительных размеров

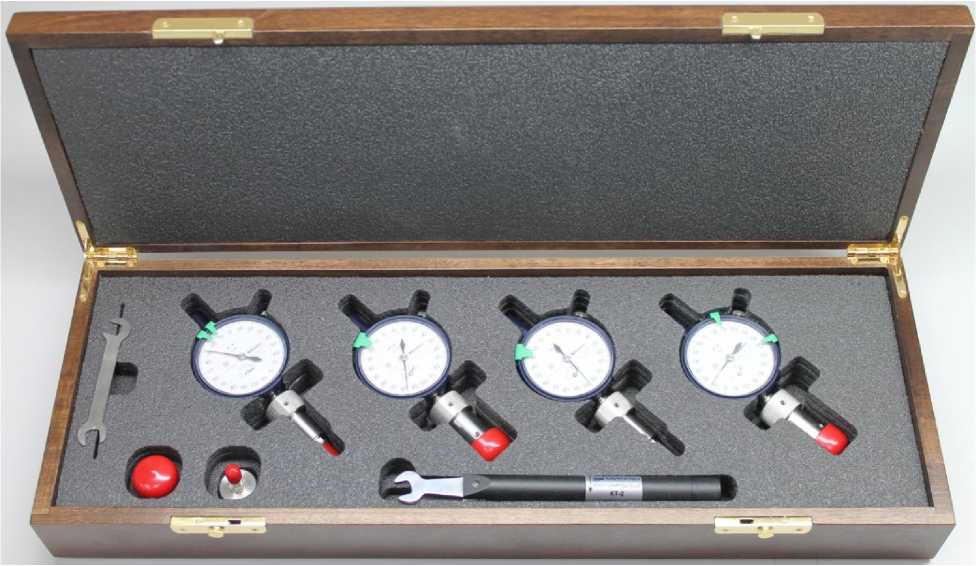

Рисунок № 2
Внешний вид.
Комплекты измерителей присоединительных размеров

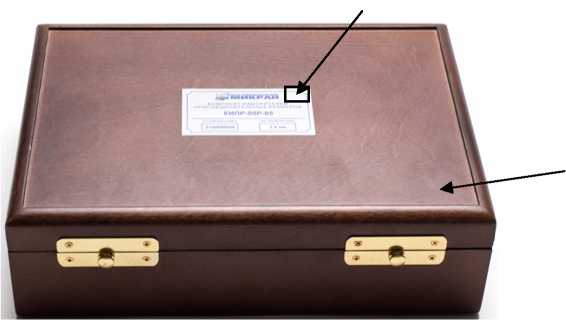

Рисунок № 3
Внешний вид.
Комплекты измерителей присоединительных размеров

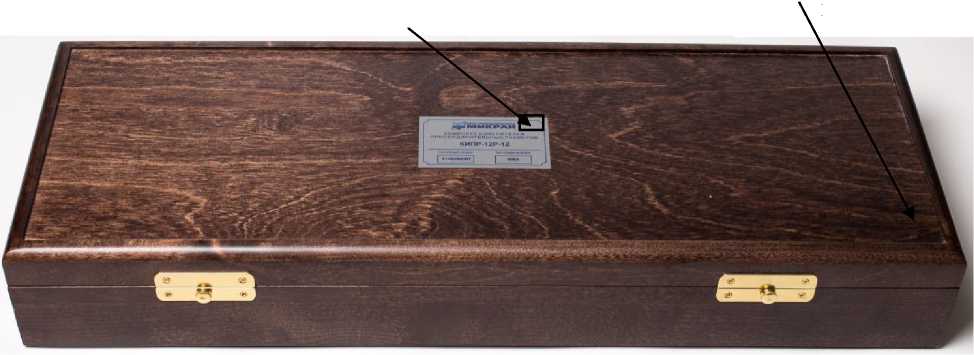

Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.10.2027
Номер записи - 160495
ID в реестре СИ - 382895
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КИПР; модификация КИПР-05Р-05, КИПР; модификация КИПР-03Р-03, КИПР; модификация КИПР-02Р-02, КИПР; модификация КИПР-01Р-01, КИПР-13Р-13, КИПР-12Р-12, КИПР-11Р-11, КИПР-05Р-05, КИПР-05-Р-05, КИПР-03Р-03, КИПР-02Р-02, КИПР-12Р-12, КИПР-02Р-02, КИПР-01Р-01, КИПР-11Р-11, КИПР-03Р-03, КИПР-13Р-13, КИПР-05Р-05, КИПР-01Р-01, КИПР-01-01, КИПР -11Р-11, КИПР, Без модификации, 1, 2, 3 и 4,
Производитель
Изготовитель - Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 536
Выдано извещений - 1
Кол-во периодических поверок - 355
Кол-во средств измерений - 105
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 806 дн.
Приказы РСТ, где упоминается данный тип СИ
№2107 от 2017.10.05 Об утверждении типов средств измерений
№2343 от 2020.12.31 Об утверждении типов средств измерений
№2045 от 2022.08.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Комплекты измерителей присоединительных размеров (КИПР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50067-12 10.05.2027 |
Измерители коэффициента шума, Х5М-18 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50638-12 24.05.2027 |
Синтезаторы частот , Г7М-04 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50854-12 30.05.2027 |
Анализаторы цепей скалярные, Р2М-04А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52796-13 10.01.2028 |
Синтезаторы частот , Г7М-20А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52797-13 09.11.2027 |
Анализаторы цепей скалярные, Р2М-18А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
68805-17 05.10.2027 |
Комплекты измерителей присоединительных размеров, КИПР Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
53450-13 16.04.2028 |
Анализаторы цепей скалярные, Р2М-40 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
80595-20 31.12.2025 |
Генераторы сигналов, PLG06, PLG12, PLG20 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
87878-23 11.01.2028 |
Аттенюаторы управляемые электромеханические, Д6М Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
2 года |
|
92098-24 13.05.2029 |
Анализаторы спектра, СК4М Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Кто поверяет Комплекты измерителей присоединительных размеров (КИПР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 13 | 5 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 41 | 14 | 0 | 41 | 0 | 41 | 0 | 41 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 234 | 40 | 60 | 148 | 1 | 224 | 59 | 144 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 31 | 15 | 0 | 31 | 0 | 29 | 0 | 29 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 21 | 2 | 0 | 21 | 0 | 21 | 0 | 21 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 71 | 20 | 1 | 70 | 0 | 69 | 1 | 68 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 4 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 68 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИРЗ" (RA.RU.312795) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Комплекты измерителей присоединительных размеров (КИПР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
3960 | 7113 |
|
ФБУ Ростовский ЦСМ Ростовская область |
2959 | 7113 |
|
ФБУ УРАЛТЕСТ Свердловская область |
17758 | 7113 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3775 | 7113 |
Знак утверждения типа
Знак утверждения типананосится на этикетку КИПР согласно рисунку 2 и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам измерителей присоединительных размеров КИПР
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры
ЖНКЮ.468925.002 ТУ Комплекты измерителей присоединительных размеров КИПР. Технические условия
Поверка
Поверка осуществляется по документу ЖНКЮ.468925.002 Д3 «Комплекты измерителей присоединительных размеров КИПР. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 30.06.2017 г.Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38376-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт в виде клейма и на корпус футляра в виде наклейки, согласно рисунку 2.
Изготовитель
Акционерное общество «Научно-производственная фирма «Микран» (АО «НПФ «Микран») ИНН 7017211757
Адрес: 634041, г. Томск, пр-т Кирова, 51д
Телефон: (3822) 41-34-03 факс: (3822) 42-36-15
Web-сайт: micran.ru
E-mail: kia@micran.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, г. Томск, ул. Косарева, 17а
Телефон: (3822) 55-44-86 факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
КИПР состоят из измерителей присоединительных размеров «А» («А1», «А2»), калибров, втулок и ключей тарированных и поддерживающих. Состав комплектов зависит от сечения коаксиального тракта и типа соединителей (III; N; IX, вар. 3; 3,5 мм; SMA; IX, вар. 1; 2,4 мм по ГОСТ РВ 51914-2002 и 2,92 мм и 1,85 мм по IEEE Std 287-2007). КИПР предусматривают измерение присоединительных размеров соединителей в исполнении «вилка»/«розетка».
Принцип действия КИПР заключается в измерении отклонения присоединительного размера «А» («А1», А2») соединителей от номинального значения заданного калибром.
КИПР выпускаются в семи модификациях, приведенных в таблице 1. КИПР отличаются типом измеряемого размера и типом измеряемых коаксиальных соединителей.
Таблица 1 - Модификации КИПР
|
Модификация КИПР |
Сечение коаксиального тракта, мм |
Типы коаксиальных соединителей |
Контролируемый размер |
|
КИПР-01Р-01 |
7,0/3,04 |
III (вилка), III (розетка) |
А |
|
КИПР-11Р-11 |
N (вилка), N (розетка) | ||
|
КИПР-03Р-03 |
3,5/1,52 |
IX, вар. 3 (вилка); IX, вар. 3 (розетка) |
А |
|
КИПР-13Р-13 |
3,5 мм (вилка); 3,5 мм (розетка) | ||
|
КИПР-02Р-02 |
IX, вар. 1 (вилка); IX, вар. 1 (розетка) |
А1, А2 | |
|
КИПР-12Р-12 |
SMA (вилка); SMA (розетка) | ||
|
КИПР-13Р-13 |
2,92/1,27 |
2,92 мм (вилка); 2,92 мм (розетка) |
А |
|
КИПР-05Р-05 |
2,4/1,042 1,85/0,8 |
2,4 мм (вилка); 2,4 мм (розетка); 1,85 мм (вилка); 1,85 мм (розетка) |
А |
Общий вид КИПР представлен на рисунке 1.
КИПР-03Р-03, КИПР-13Р-13, КИПР-05Р-05
КИПР-01Р-01, КИПР-11Р-11
КИПР-02Р-02, КИПР-12Р-12
Рисунок 1 - Общий вид КИПР
Пломбирование КИПР не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения знака поверки
КИПР-01Р-01, КИПР-11Р-11, КИПР-03Р-03, КИПР-13Р-13, КИПР-05Р-05
Место нанесения знака
Место нанесения знака утверждения типа
поверки
КИПР-02Р-02, КИПР-12Р-12
Рисунок 2 - Места нанесения знаков утверждения типа и поверки
Таблица 4 - Комплектность КИПР-01Р-01
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-01 |
ЖНКЮ.401132.015 |
1 шт. |
|
Калибр К1А-01 |
ЖНКЮ.401414.006 |
1 шт. |
|
Втулка* |
ЖНКЮ.713141.123 |
1 шт. |
|
Измеритель присоединительных размеров ИПР1А-01Р |
ЖНКЮ.401132.014 |
1 шт. |
|
Калибр К1А-01Р |
ЖНКЮ.401414.007 |
1 шт. |
|
Втулка* |
ЖНКЮ.713311.021 |
1 шт. |
|
Ключ тарированный КТ-4 (размер зева 19 мм, крутящий момент силы (1,35±0,2) Н^м) |
ЖНКЮ.296442.001-03 |
1 шт. |
|
Ключ поддерживающий КП-2 (размер зева 14 мм) |
ЖНКЮ.764431.006 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.002 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001-04 |
1 шт. |
|
* Используется при поверке, поставляется по требованию потребителя. | ||
Таблица 5 - Комплектность КИПР-11Р-11
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-11 |
ЖНКЮ.401132.015-01 |
1 шт. |
|
Калибр К1А-11 |
ЖНКЮ.401414.006-01 |
1 шт. |
|
Втулка* |
ЖНКЮ.713141.123 |
1 шт. |
|
Измеритель присоединительных размеров ИПР1А-11Р |
ЖНКЮ.401132.014-01 |
1 шт. |
|
Калибр К1А-11Р |
ЖНКЮ.401414.007-01 |
1 шт. |
|
Втулка* |
ЖНКЮ.713311.021 |
1 шт. |
|
Ключ тарированный КТ-4 (размер зева 19 мм, крутящий момент силы (1,35±0,2) Н^м) |
ЖНКЮ.296442.001-03 |
1 шт. |
|
Ключ поддерживающий КП-2 (размер зева 14 мм) |
ЖНКЮ.764431.006 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.002-01 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001-05 |
1 шт. |
|
* Используется при поверке, поставляется по требованию потребителя. | ||
Таблица 6 - Комплектность КИПР-03Р-03
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-03 |
ЖНКЮ.401132.008 |
1 шт. |
|
Калибр К1А-03 |
ЖНКЮ.401414.002 |
1 шт. |
|
Измеритель присоединительных размеров ИПР1А-03Р |
ЖНКЮ.401132.010 |
1 шт. |
|
Калибр К1А-03Р |
ЖНКЮ.401414.001 |
1 шт. |
|
Ключ тарированный КТ-2 (размер зева 8 мм, крутящий момент силы (0,9±0,1) Н^м) |
ЖНКЮ.296442.001-01 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Ключ поддерживающий КП-1 (размер зева 8 мм) |
ЖНКЮ.764431.005 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.003 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001-02 |
1 шт. |
Таблица 7 - Комплектность КИПР-13Р-13
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-13 |
ЖНКЮ.401132.008-01 |
1 шт. |
|
Калибр К1А-13 |
ЖНКЮ.401414.002-01 |
1 шт. |
|
Измеритель присоединительных размеров ИПР1А-13Р |
ЖНКЮ.401132.010-01 |
1 шт. |
|
Калибр К1А-13Р |
ЖНКЮ.401414.001-01 |
1 шт. |
|
Ключ тарированный КТ-2 (размер зева 8 мм, крутящий момент силы (0,9±0,1) Н^м) |
ЖНКЮ.296442.001-01 |
1 шт. |
|
Ключ поддерживающий КП-1 (размер зева 8 мм) |
ЖНКЮ.764431.005 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.003-01 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001-03 |
1 шт. |
Таблица 8 - Комплектность КИПР-02Р-02
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-02 |
ЖНКЮ.401132.019 |
1 шт. |
|
Измеритель присоединительных размеров ИПР2А-02 |
ЖНКЮ.401132.018 |
1 шт. |
|
Калибр К1А-02 |
ЖНКЮ.401414.008 |
1 шт. |
|
Измеритель присоединительных размеров ИПР1А-02Р |
ЖНКЮ.401132.017 |
1 шт. |
|
Измеритель присоединительных размеров ИПР2А-02Р |
ЖНКЮ.401132.016 |
1 шт. |
|
Калибр К1А-02Р |
ЖНКЮ.401414.009 |
1 шт. |
|
Ключ тарированный КТ-1 (размер зева 8 мм, крутящий момент силы (0,56±0,1) Н^м) |
ЖНКЮ.296442.001 |
1 шт. |
|
Ключ поддерживающий КП-1 (размер зева 8 мм) |
ЖНКЮ.764431.005 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.001 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001 |
1 шт. |
Таблица 9 - Комплектность КИПР-12Р-12
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-12 |
ЖНКЮ.401132.019-01 |
1 шт. |
|
Измеритель присоединительных размеров ИПР2А-12 |
ЖНКЮ.401132.018-01 |
1 шт. |
|
Калибр К1А-12 |
ЖНКЮ.401414.008-01 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-12Р |
ЖНКЮ.401132.017-01 |
1 шт. |
|
Измеритель присоединительных размеров ИПР2А-12Р |
ЖНКЮ.401132.016-01 |
1 шт. |
|
Калибр К1А-12Р |
ЖНКЮ.401414.009-01 |
1 шт. |
|
Ключ тарированный КТ-1 (размер зева 8 мм, крутящий момент силы (0,56±0,1) Н^м) |
ЖНКЮ.296442.001 |
1 шт. |
|
Ключ поддерживающий КП-1 (размер зева 8 мм) |
ЖНКЮ.764431.005 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.001-01 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001-01 |
1 шт. |
Таблица 10 - Комплектность КИПР-05Р-05
|
Наименование |
Обозначение |
Количество |
|
Измеритель присоединительных размеров ИПР1А-05 |
ЖНКЮ.401132.013 |
1 шт. |
|
Калибр К1А-05 |
ЖНКЮ.401414.004 |
1 шт. |
|
Измеритель присоединительных размеров ИПР1А-05Р |
ЖНКЮ.401132.012 |
1 шт. |
|
Калибр К1А-05Р |
ЖНКЮ.401414.005 |
1 шт. |
|
Ключ тарированный КТ-2 (размер зева 8 мм, крутящий момент силы (0,9±0,1) Н^м) |
ЖНКЮ.296442.001-01 |
1 шт. |
|
Ключ поддерживающий КП-1 (размер зева 8 мм) |
ЖНКЮ.764431.005 |
1 шт. |
|
Паспорт |
ЖНКЮ.468925.004 ПС |
1 экз. |
|
Методика поверки |
ЖНКЮ.468925.002 Д3 |
1 экз. |
|
Упаковка |
ЖНКЮ.401915.001-06 |
1 шт. |
Метрологические характеристики КИПР обеспечиваются при условии подключения измерителей и калибров с использованием ключей поддерживающих и тарированных, входящих в комплект поставки.
Таблица 2 - Метрологические характеристики КИПР
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение измеряемого присоединительного размера «А» («А1», «А2»), мм, в тракте: - 7/3,04 мм |
5,26 |
|
- 3,5/1,52 мм, 2,92/1,27 мм, 2,4/1,042 мм, 1,85/0,8 мм |
0,00 |
|
Пределы измеряемых отклонений от номинального значения |
±0,2 |
|
присоединительного размера «А» («А1», «А2»), мм |
|
Наименование характеристики |
Значение характеристики |
|
Пределы установки нулевого значения при подключении |
±0,003 |
|
калибра к измерителю, мм | |
|
Пределы допускаемой абсолютной погрешности измерений присоединительного размера «А» («А1», «А2»), мм, в тракте*: - 7/3,04 мм |
±0,02 |
|
- 3,5/1,52 мм, 2,92/1,27 мм, 2,4/1,042 мм, 1,85/0,8 мм |
±0,008 |
|
Присоединительный размер «А» («А1», А2»), обеспечиваемый |
5,26±0,05 |
|
калибрами, в тракте 7/3,04 мм, мм | |
|
* Нормированы с учетом пределов установки нулевого значения при подключении калибра | |
|
к измерителю. | |
Таблица 3 - Технические характеристики КИПР
|
Наименование характеристики |
Значение характеристики |
|
Значение крутящего момента силы ключа тарированного, Н^м: | |
|
- КТ-1 |
0,56±0,10 |
|
- КТ-2 |
0,90±0,10 |
|
- КТ-4 |
1,35±0,20 |
|
Размер зева ключей тарированных и поддерживающих, мм: | |
|
- КТ-1, КТ-2, КП-1 |
8 |
|
- КТ-4 |
19 |
|
- КП-2 |
14 |
|
Габаритные размеры футляра*, мм, не более: а) КИПР-01Р-01, КИПР-11Р-11, КИПР-03Р-03, КИПР-13Р-13, КИПР-05Р-05 | |
|
- высота |
80 |
|
- ширина |
180 |
|
- длина |
250 |
|
б) КИПР-02Р-02, КИПР-12Р-12 | |
|
- высота |
80 |
|
- ширина |
180 |
|
- длина |
500 |
|
Масса КИПР в футляре, кг, не более: - КИПР-01Р-01, КИПР-11Р-11, КИПР-03Р-03, КИПР-13Р-13, |
1,5 |
|
КИПР-05Р-05 | |
|
- КИПР-02Р-02, КИПР-12Р-12 |
3,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность при 25 °С, %, не более |
80 |
|
- атмосферное давление, мм рт.ст. |
от 537 до 800 |
|
Срок службы, лет, не менее |
5 |
|
* Входит в состав упаковки. |
