Номер по Госреестру СИ: 52797-13
52797-13 Анализаторы цепей скалярные
(Р2М-18А)
Назначение средства измерений:
Анализаторы цепей скалярные Р2М-18А предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее - КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.
Внешний вид.
Анализаторы цепей скалярные
Рисунок № 1
Внешний вид.
Анализаторы цепей скалярные
Рисунок № 2
Внешний вид.
Анализаторы цепей скалярные
Рисунок № 3
Внешний вид.
Анализаторы цепей скалярные
Рисунок № 4
Программное обеспечение
Анализаторы цепей скалярные Р2М-18А работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее - ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-18А и персональным компьютером осуществляется по интерфейсу Ethernet.
ПО реализовано без выделения метрологически значимой части.
Метрологические характеристики анализаторов цепей скалярных Р2М-18А нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Graphit Р2М |
Номер версии (идентификационный номер) ПО |
2.3 |
Цифровой идентификатор ПО |
Для файла «launcher.exe»: b5ff8fa0d9f7b56fae15003b8597b891 |
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
-
- процессор Intel® Pentium II® 600 МГц (или аналог);
-
- наличие адаптера локальной сети - Ethernet;
-
- оперативная память 512 Мб;
-
- разрешение экрана 1024 х 768.
Программное обеспечение работает в следующих операционных системах: Windows® XP,
Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блока генераторно-измерительного и титульный лист руководства по эксплуатации ЖНКЮ.468166.027 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей скалярным Р2М-18АГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 16423-78 Измерители коэффициента стоячей волны по напряжению панорамные. Типы. Технические требования и методы испытаний
ЖНКЮ.468166.027 ТУ. Анализаторы цепей скалярные Р2М-18А. Технические условия
МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц
Поверка
Поверкаосуществляется по документу ЖНКЮ.468166.027Д3 «ГСИ. Анализаторы цепей скалярные Р2М-18А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Томский ЦСМ» 10.10.2012 г.
Основные средства поверки:
-частотомер электронно-счетный Ч3-66 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФОЕИ) 9273-85), диапазон рабочих частот от 10 до 20000 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора за 12 месяцев ±5 •IO-7;
-ваттметр с блоком измерительным Е4418В и преобразователями измерительными Е4412А и Е4413А (регистрационный номер в ФИФОЕИ 34898-07), диапазон рабочих частот от 10 до 20000 МГц, диапазон измерений мощности от минус 55 до 15 дБм, пределы допускаемой относительной погрешности измерений мощности ±8 %;
-комплекты для измерений соединителей коаксиальных и КИСК-7 (регистрационный номер в ФИФОЕИ 9864-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм;
-набор мер коэффициентов передачи и отражения Н/М-18-3,5 мм (регистрационный номер в ФИФОЕИ 35976-07), диапазон рабочих частот от 10 до 18000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ±0,35 дБ; номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±4,0 %;
-набор мер Н3-7 (регистрационный номер в ФИФОЕИ 12494-90), диапазон рабочих частот от 10 до 18000 МГц, номинальные значения ослаблений аттенюаторов 10, 20 и 30 дБ, пределы допускаемой абсолютной погрешности определения действительных значений ±0,3 дБ;
-набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер в ФИФОЕИ 36021-07), диапазон рабочих частот от 10 до 4000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±2,5 %;
-набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 (регистрационный номер в ФИФОЕИ 8935-82), диапазон рабочих частот от 4000 до 18000 МГц, номинальные значения КСВН мер 1,2 и 2,0, пределы допускаемой относительной погрешности определения действительных значений ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов цепей скалярных Р2М-18А согласно рисункам 1 и 2.
Изготовитель
Акционерное общество «Научно-производственная фирма «Микран»
(АО «НПФ «Микран»)
ИНН 7017211757
Адрес: Россия, 634041, г. Томск, пр-т Кирова, 51д
Телефон: (3822) 41-34-03, 41-34-06, факс: (3822) 42-36-15
Web-сайт: www.micran.ru
E-mail: mic@micran.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ГЦИ СИ ФБУ «Томский ЦСМ»)
Адрес: Россия, 634012, Томская область, г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17
Web-сайт: tomskcsm.ru
E-mail: tomsk@tcsms.tomsk.ru
Принцип действия анализаторов цепей скалярных Р2М-18А основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее - КСВ).
Анализаторы цепей скалярные Р2М-18А состоят из блока генераторно-измерительного, головок детекторных, датчиков КСВ, нагрузок комбинированных и кабелей сверхвысоких частот (далее - СВЧ).
Анализаторы цепей скалярные Р2М-18А имеют 8 модификаций. Модификации характеризуются опциями, представленными в таблице 1, и отличаются типами соединителя выхода СВЧ блока генераторно-измерительного и возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:
-
- «Р2М-18А-01Р» (далее - «01Р») - тип III, розетка по ГОСТ РВ 51914-2002;
-
- «Р2М-18А-11Р» (далее - «11Р») - тип N, розетка по ГОСТ РВ 51914-2002;
-
- «Р2М-18А-03Р» (далее - «03Р») - тип IX вариант 3, розетка по ГОСТ РВ 51914-2002;
-
- «Р2М-18А-11Р» (далее - «13Р») - тип 3,5 мм, розетка по ГОСТ РВ 51914-2002;
-
- «Р2М-18А-АТА/70» (далее - «АТА/70») - наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.
Таблица 1
Наименование модификаций |
Опции |
Анализатор цепей скалярный Р2М-18А/1 |
Опция «01Р» |
Анализатор цепей скалярный Р2М-18А/2 |
Опция «11Р» |
Анализатор цепей скалярный Р2М-18А/3 |
Опция «03Р» |
Анализатор цепей скалярный Р2М-18А/4 |
Опция «13Р» |
Анализатор цепей скалярный Р2М-18А/5 |
Опции «01Р», «АТА/70» |
Анализатор цепей скалярный Р2М-18А/6 |
Опции «11Р», «АТА/70» |
Анализатор цепей скалярный Р2М-18А/7 |
Опции «03Р», «АТА/70» |
Анализатор цепей скалярный Р2М-18А/8 |
Опции «13Р», «АТА/70» |
Внешний вид анализаторов цепей скалярных Р2М-18А представлен на рисунках 1 и 2, место пломбировки от несанкционированного доступа - на рисунке 3.
Место
нанесения знака поверки
Место нанесения знака об утверждении типа средства измерений
нанесения знака поверки
Место
Место
нанесения знака об
утверждении типа средства измерений

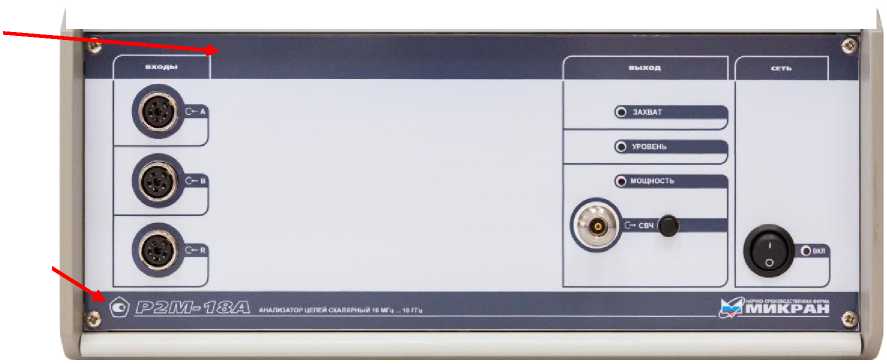

Рисунок 2 - Внешний вид анализаторов цепей скалярных Р2М-18А/1, Р2М-18А/2, Р2М-18А/5, Р2М-18А/6

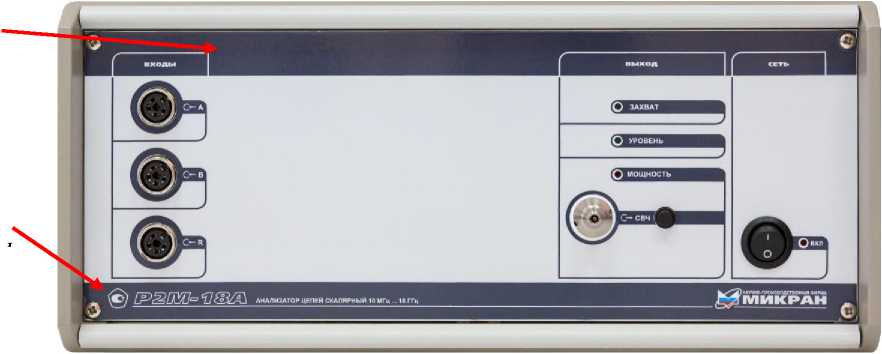

Рисунок 1 - Внешний вид анализаторов цепей скалярных Р2М-18А/3, Р2М-18А/4, Р2М-18А/7, Р2М-18А/8
Рисунок 3 - Место на задней панели для пломбирования от несанкционированного доступа
Таблица 5 - Комплектность анализаторов цепей скалярных Р2М-18А
Наименование, тип |
Обозначение |
Количество |
Примечание |
Блок генераторно-измерительный: | |||
- АЦС-18А/1 |
ЖНКЮ.468151.025 |
1 шт. |
опция «01Р» |
- АЦС-18А/2 |
ЖНКЮ.468151.025-01 |
опция «11Р» | |
- АЦС-18А/3 |
ЖНКЮ.468151.025-02 |
опция «03Р» | |
- АЦС-18А/4 |
ЖНКЮ.468151.025-03 |
опция «13Р» | |
- АЦС-18А/5 |
ЖНКЮ.468151.026 |
опции «01Р», «АТА/70» | |
- АЦС-18А/6 |
ЖНКЮ.468151.026-01 |
опции «11Р», «АТА/70» | |
- АЦС-18А/7 |
ЖНКЮ.468151.026-02 |
опции «03Р», «АТА/70» | |
- АЦС-18А/8 |
ЖНКЮ.468151.026-03 |
опции «13Р», «АТА/70» | |
Головка детекторная Д42-18-01 |
ЖНКЮ.467732.009-01 |
1 шт. |
тип III |
Головка детекторная Д42-18-11 |
ЖНКЮ.467732.009-03 |
1 шт. |
тип N |
Г оловка детекторная Д42-20-03 |
ЖНКЮ.467732.010-01 |
1 шт. |
тип IX вариант 3 |
Головка детекторная Д42-20-13 |
ЖНКЮ.467732.010-03 |
1 шт. |
тип 3,5 мм |
Датчик КСВ ДК4-18-01Р-01Р |
ЖНКЮ.467739.008 |
1 шт. |
тип III |
Датчик КСВ ДК4-18-11Р-11Р |
ЖНКЮ.467739.008-01 |
1 шт. |
тип N |
Датчик КСВ ДК4-20-03Р-03Р |
ЖНКЮ.467739.007 |
1 шт. |
тип IX вариант 3 |
Датчик КСВ ДК4-20-13Р-13Р |
ЖНКЮ.467739.007-01 |
1 шт. |
тип 3,5 мм |
Кабель СВЧ КСА18 А-01 -01 -600 |
ЖНКЮ.685675.007 |
1 шт. |
тип III, 0,6 м |
Кабель СВЧ КСА18 А-01-01-1000 |
ЖНКЮ.685675.007-01 |
1 шт. |
тип III, 1,0 м |
Кабель СВЧ КСА18А-11-11-600 |
ЖНКЮ.685675.007-03 |
1 шт. |
тип N, 0,6 м |
Кабель СВЧ КСА18 А-11-11-1000 |
ЖНКЮ.685675.007-04 |
1 шт. |
тип N, 1,0 м |
Кабель СВЧ КСА20А-03-03-600 |
ЖНКЮ.685675.011 |
1 шт. |
тип IX вариант 3, 0,6 м |
Кабель СВЧ КСА20А-03-03-1000 |
ЖНКЮ.685675.011-01 |
1 шт. |
тип IX вариант 3, 1,0 м |
Кабель СВЧ КСА20А-13-13-600 |
ЖНКЮ.685675.011-03 |
1 шт. |
тип 3,5 мм, 0,6 м |
Кабель СВЧ КСА20 А-13-13-1000 |
ЖНКЮ.685675.011-04 |
1 шт. |
тип 3,5 мм, 1,0 м |
Нагрузка комбинированная НКХ1-18-01 |
ЖНКЮ.468518.008 |
1 шт. |
тип III |
Наименование, тип |
Обозначение |
Количество |
Примечание |
Нагрузка комбинированная НКХ1-18-11 |
ЖНКЮ.468518.008-01 |
1 шт. |
тип N |
Нагрузка комбинированная НКХ2-20-03 |
ЖНКЮ.468518.010 |
1 шт. |
тип IX вариант 3 |
Нагрузка комбинированная НКХ2-20-13 |
ЖНКЮ.468518.010-01 |
1 шт. |
тип 3,5 мм |
Переход коаксиальный ПК2-18-11Р-01 |
ЖНКЮ.468562.016-02 |
1 шт. |
тип N розетка -тип III вилка |
Переход коаксиальный ПК2-18-01Р-11 |
ЖНКЮ.468562.016-01 |
1 шт. |
тип Ш розетка -тип N вилка |
Переход коаксиальный ПК2-18-01-03Р |
ЖНКЮ.468562.013 |
1 шт. |
тип III вилка -тип IX вариант 3 розетка |
Переход коаксиальный ПК2-18-01-03Р |
ЖНКЮ.468562.013 |
1 шт. |
тип III вилка -тип IX вариант 3 розетка |
Переход коаксиальный ПК2-18-01Р-03 |
ЖНКЮ.468562.014 |
1 шт. |
тип III розетка - тип IX вариант 3 вилка |
Переход коаксиальный ПК2-18-01-13Р |
ЖНКЮ.468562.013-01 |
1 шт. |
тип III вилка -тип 3,5 розетка |
Переход коаксиальный ПК2-18-01Р-13 |
ЖНКЮ.468562.014-01 |
1 шт. |
тип Ш розетка -тип 3,5 вилка |
Переход коаксиальный ПК2-18-11-03Р |
ЖНКЮ.468562.013-02 |
1 шт. |
тип N вилка -тип IX вариант 3 розетка |
Переход коаксиальный ПК2-18-11Р-03 |
ЖНКЮ.468562.014-02 |
1 шт. |
тип N розетка -тип IX вариант 3 вилка |
Переход коаксиальный ПК2-18-11-13Р |
ЖНКЮ.468562.013-03 |
1 шт. |
тип N вилка -тип 3,5 розетка |
Переход коаксиальный ПК2-18-11Р-13 |
ЖНКЮ.468562.014-03 |
1 шт. |
тип N розетка -тип 3,5 вилка |
Переход коаксиальный ПК2-20-03Р-13 |
ЖНКЮ.468562.019-01 |
1 шт. |
тип IX вариант 3 розетка -тип 3,5 вилка |
Переход коаксиальный ПК2-20-13Р-03 |
ЖНКЮ.468562.019-02 |
1 шт. |
тип 3,5 розетка -тип IX вариант 3 вилка |
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 шт. |
патч-корд Cat.5e или аналог |
Кабель питания |
ЖНКЮ.685631.067 |
1 шт. |
евростандарт, с заземляющим проводником |
Формуляр |
ЖНКЮ.468166.027ФО |
1 экз. | |
Методика поверки |
ЖНКЮ.468166.027Д3 |
1 экз. | |
Руководство по эксплуатации |
ЖНКЮ.468166.027РЭ |
1 экз. |
три части |
Программный комплекс Р2М |
ЖНКЮ.02007-07 |
1 шт. |
поставляется на цифровом носителе |
Наименование, тип |
Обозначение |
Количество |
Примечание |
Упаковка |
ЖНКЮ.468916.005 |
1 шт. | |
Примечания:
|
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот1-*, МГц |
от 10 до 18000 |
Диапазоны измерений:
а) анализаторов без опции «АТА/70» б) анализаторов с опцией «АТА/70»
|
от -65 до + 35 от -65 до + 65 от 0 до 1 от 1,02 до 5,00 от -55 до + 13 |
Диапазон установки уровня выходной мощности:
|
от -20 до + 13 от -90 до + 13 |
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора в течение одного года |
±1-10-6 |
Дискретность установки частоты, Гц |
1 |
Пределы допускаемой погрешности установки уровня выходной мощности в диапазоне мощностей, дБ2)
|
±1,5 ±1,0 |
Пределы допускаемой погрешности измерений мощности, дБ |
±1 |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ3) |
±(0,02-|Л| + 0,2) |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения, дБ3) |
±(0,09Т2 + 0,02) |
Пределы допускаемой относительной погрешности измерений КСВН при KcmU < 2,0, %3) |
±(3\Kcmu + 1) |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений КСВН при 2 < KcmU < 5, %4) |
dK+ =[(Ксти(Г+ЛГ)/Ксти(Г))-1]-100 dK-=[(Kcmu(r-Dr)/Kcmu(r))-1] -100 |
КСВН выхода СВЧ, не более |
1,7 |
Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более |
400 |
Погрешность измерений модуля коэффициента передачи нормируется при измерениях согласованных четырехполюсников с КСВН входа и выхода не более 1,3. Для рассогласованных четырехполюсников допускаемая дополнительная абсолютная погрешность измерений DA в дБ рассчитывается по формуле: DA = 20-lg[(0,9677-(1+k2)0,017) / (1-0,183-Гвх-0,064-ГвЫХ-(1+к2)-0,017)], где Гвх и Гвых - модули коэффициентов отражения входа и выхода исследуемого четырехполюсника; k - модуль коэффициента передачи исследуемого четырехполюсника в относительных единицах по напряжению.
ЛГ - абсолютная погрешность измерений модуля коэффициента отражения. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество измерительных входов |
3 |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
От 198 до 242 |
Потребляемая мощность, В^А, не более |
100 |
Время установления рабочего режима, ч, не более |
0,5 |
Время непрерывной работы, ч, не менее |
16 |
Габаритные размеры блока генераторно-измерительного, мм, не более: | |
- высота |
170 |
- ширина |
390 |
- длина |
400 |
Масса блока генераторно-измерительного, кг, не более |
11 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °C |
от +15 до +35 |
- относительная влажность воздуха, при 25 °C, %, не более |
80 |
- атмосферное давление, кПа (мм рт.ст.) |
от 70 до 106,7 (от 537 до 800) |
Тип соединителей выхода СВЧ: | |
- анализаторов с опцией «01Р» |
III, розетка |
- анализаторов с опцией «11Р» |
N, розетка |
- анализаторов с опцией «03Р» |
IX вариант 3, розетка |
- анализаторов с опцией «13Р» |
3,5 мм, розетка |
Наименование характеристики |
Значение |
Показатели надежности: | |
- средний срок службы, лет |
5 |
- средняя наработка на отказ, ч, не менее |
10000 |
