Номер по Госреестру СИ: 94495-25
94495-25 Анализаторы цепей векторные
(Р4226А)
Назначение средства измерений:
Анализаторы цепей векторные Р4226А предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 3,5/1,52 мм; 7,0/3,04 мм; и в прямоугольных волноводах с сечениями 11^5,5, 16^8, 23^10, 28,5x12,6, 35x15, 40x20, 48x24, 58x25, 72x34 мм; а также для измерения коэффициента шума активных четырехполюсных устройств в коаксиальном тракте 3,5/1,52 мм.

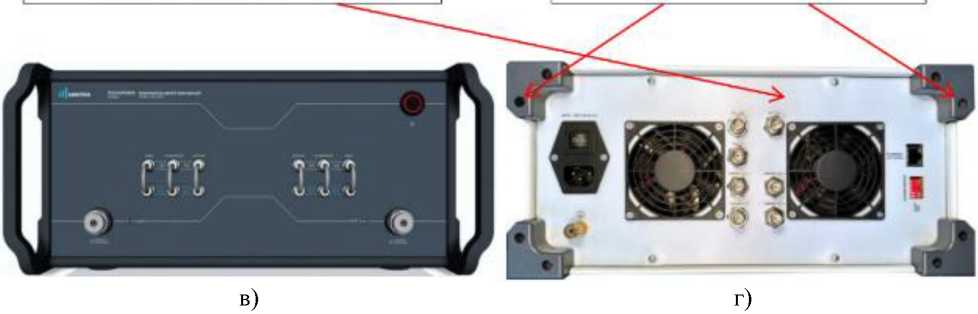

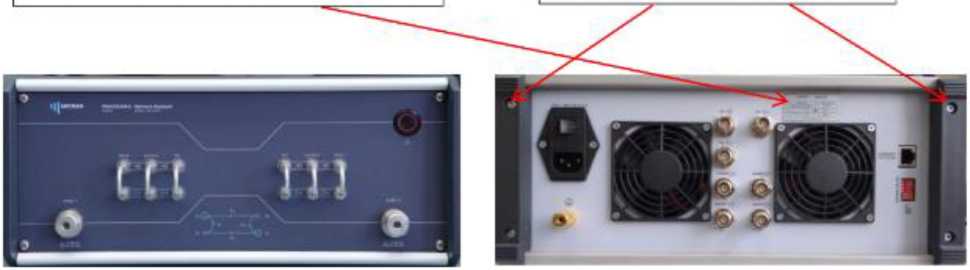

Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196267
ID в реестре СИ - 1422962
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы цепей векторные (Р4226А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50067-12 10.05.2027 |
Измерители коэффициента шума, Х5М-18 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50638-12 24.05.2027 |
Синтезаторы частот , Г7М-04 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50854-12 30.05.2027 |
Анализаторы цепей скалярные, Р2М-04А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52796-13 10.01.2028 |
Синтезаторы частот , Г7М-20А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52797-13 09.11.2027 |
Анализаторы цепей скалярные, Р2М-18А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
68805-17 05.10.2027 |
Комплекты измерителей присоединительных размеров, КИПР Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
53450-13 16.04.2028 |
Анализаторы цепей скалярные, Р2М-40 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
80595-20 31.12.2025 |
Генераторы сигналов, PLG06, PLG12, PLG20 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
87878-23 11.01.2028 |
Аттенюаторы управляемые электромеханические, Д6М Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
2 года |
|
92098-24 13.05.2029 |
Анализаторы спектра, СК4М Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
94495-25 29.01.2030 |
Анализаторы цепей векторные, Р4226А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Анализаторы цепей векторные (Р4226А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы цепей векторные (Р4226А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
АЦ работают под управлением внешнего персонального компьютера (далее - ПК) с установленным программным обеспечением Graphit (далее - ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений. Для связи с ПК используется интерфейс Ethernet.
Для работы ПО необходим ПК, удовлетворяющий следующим минимальным требованиям:
-
- операционная система Windows®7/8/10/11, AstraLinuxCE 2.12.45, UbuntuLTS 22.04;
-
- двухъядерный процессор x86 или x64 с тактовой частотой 2,4 ГГц;
-
- наличие адаптера локальной сети - Ethernet 100 Мбит/с;
-
- встроенный графический адаптер серии Intel® HDGraphics 4000, либо дискретный с объёмом видеопамяти 512 МБ;
-
- оперативная память 2 ГБ;
-
- разрешение экрана 1280x 720;
-
- наличие клавиатуры и мыши, либо устройство сенсорного ввода;
-
- 80 МБ свободного места на жёстком диске.
ПО реализовано без выделения метрологически значимой части.
Влияние ПО не приводит к выходу метрологических характеристик АЦ за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «низкий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Graphit Р4М |
|
Номер версии (идентификационный номер) ПО |
от 2.6.33 до 2.6.99 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаприменением устройств вывода на шильдике
наносится на титульный лист документа: ЖНКЮ.468166.032 РЭ. «Анализаторы цепей векторные. Р4213/Р4226/Р4226А. Руководство по эксплуатации» (в правом верхнем углу) с а также маркируется (см. рисунок 1).
ЭВМ на основании электронного оригинала; с заводским номером на задней панели АЦ
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе документа ЖНКЮ.468166.032 РЭ. «Анализаторы цепей векторные. Р4213/Р4226/Р4226А. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЖНКЮ.468166.066 ТУ Анализаторы цепей векторные Р4226А. Технические условия;
Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц».
Правообладатель«МИКРАН»
«МИКРАН»
Акционерное общество «Научно-производственная фирма
(АО «НПФ «МИКРАН»)
ИНН 7017211757
Адрес юридического лица: 634041, г. Томск, пр-кт Кирова, д. 51д
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Анализаторы цепей векторные Р4226А (далее - АЦ) поддерживают следующие основные виды измерений: измерение S-параметров и измерение коэффициента шума (далее - КШ).
Принцип действия АЦ при измерении S-параметров основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. АЦ имеет два измерительных порта с волновым сопротивлением 50 Ом. Выделение измерительных сигналов производится с помощью направленных ответвителей. Принцип измерения КШ основан на измерении модуля коэффициента передачи исследуемого четырехполюсника и спектральной плотности мощности шумового радиоизлучения на его выходе, приведенной к его входу и выраженной в масштабе единиц k^T0, где к - постоянная Больцмана, а T0 = 293 K. Измерение КШ проводится с помощью генератора шума (не входит в комплект поставки АЦ).
АЦ совмещают в себе синтезированный источник сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе. В состав АЦ входят: синтезатор частот, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания, а также плата приемника шумового сигнала, подключаемая ко второму порту АЦ, при измерении КШ.
АЦ поддерживает виды пользовательской калибровки для измерений S-параметров:
-
- однопортовая SOLT-калибровка;
-
- двухпортовая SOLT-калибровка в одном направлении;
-
- полная двухпортовая SOLT-калибровка;
-
- калибровка частотной неравномерности по отражению (скалярная калибровка
для измерения КО);
-
- калибровка частотной неравномерности на проход (скалярная калибровка для измерения КП);
-
- калибровка для измерений частотно-преобразующих устройств;
полная двухпортовая TRL (либо TRM, или LRL, или LRM - в зависимости от состава выбранного калибровочного набора).
АЦ выполняются в двух вариантах корпусов. Внешний вид АЦ в двух вариантах корпусов с обозначением мест нанесения знака утверждения типа, знака поверки, заводского номера, состоящего из десяти арабских цифр, и защиты от несанкционированного доступа в виде пломбирования представлен на рисунке 1.
Мссюлля пломбирования or несанкционированною доступаМесто нанесения знака утверждения тина средства измерений, знака поверки и заводского номера
б)
а)
Место нанесения знака утверждения гипа среде I на измерений, знака поверки и заводского номера
Рисунок 1 - Внешний вид АЦ Р4226А: а) и в) передняя панель; б) и г) задняя панель
Таблица 7 - Комплектность АЦ
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Анализатор цепей векторный Р4226А |
ЖНКЮ.468166.066 |
1 |
- |
|
Кабель СВЧ КСФ26-13РН-13Н-700 (0,7 м) КСФ26-13РН-13Н-1000 (1 м) |
ЖНКЮ.685675.001-01 ЖНКЮ.685675.001-04 |
2 1(2) |
длиной 0,7 м поставляются только парами |
|
Кабель-перемычка |
ЖНКЮ.685671.515 |
6 |
перемычки передней панели |
|
Ключ тарированный КТ-3 |
ЖНКЮ.296442.001-02 |
1 |
- |
|
Ключ поддерживающий КП-3 |
ЖНКЮ.764431.011 |
1 |
- |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
патч-корд Cat.5e или аналог |
таблицы 7
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
с заземляющим | |||
|
Кабель питания |
ЖНКЮ.685631.067 |
1 |
проводником, евростандарт |
|
Руководство по эксплуатации |
ЖНКЮ.468166.032 РЭ |
1 |
- |
|
Формуляр |
ЖНКЮ.468166.066 ФО |
1 |
- |
|
Программное обеспечение |
ЖНКЮ.02065-01 |
1 |
поставляется на |
|
Graphit Р4М |
цифровом носителе | ||
|
Наборы калибровочных мер |
По отдельному заказу. Тип соединителей (по ГОСТ РВ 51914-2002) | ||
|
НКММ-01-01Р |
ЖНКЮ.468955.003 |
Ш | |
|
НКММ-11-11Р |
ЖНКЮ.468955.004 |
N | |
|
НКММ-03-03Р |
ЖНКЮ.468955.001 |
IX вар.3 | |
|
НКММ-13-13Р |
ЖНКЮ.468955.002 |
3,5 мм | |
|
Калибратор электронный: |
1 |
Тип соединителей: | |
|
Р4М-ЭК4-20-03-03 |
ЖНКЮ.468169.008-06 |
IX (вилка - вилка) | |
|
Р4М-ЭК4-20-03Р-03 |
ЖНКЮ.468169.008-07 |
IX (розетка - вилка) | |
|
Р4М-ЭК4-20-03Р-03Р |
ЖНКЮ.468169.008-08 |
IX (розетка - розетка) | |
|
Р4М-ЭК4-20-13-13 |
ЖНКЮ.468169.008-09 |
3,5 мм (вилка - вилка) | |
|
Р4М-ЭК4-20-13Р-13 |
ЖНКЮ.468169.008-10 |
3,5 мм (розетка - вилка) | |
|
Р4М-ЭК4-20-13Р-13Р |
ЖНКЮ.468169.008-11 |
3,5 мм (розетка -розетка) | |
|
Переход коаксиальный: |
Комплектуется при | ||
|
ПКН2-18-13РН-01 |
ЖНКЮ.468562.033 |
использовании НКМВ- | |
|
ПКН2-18-13РН-11 |
ЖНКЮ.468562.033-01 |
1(2) |
У с типом соединителей |
|
ПКН2-18-13РН-01Р |
ЖНКЮ.468562.034 |
III, N (по | |
|
ПКН2-18-13РН-11Р |
ЖНКЮ.468562.034-01 |
ГОСТ РВ 51914-2002) | |
|
Набор калибровочных мер: |
Сечение волновода | ||
|
НКМВ-У-72х34-01-01Р |
ЖНКЮ.468955.097 |
72x34 | |
|
НКМВ-У-72х34-11-11Р |
ЖНКЮ.468955.097-01 |
72x34 | |
|
НКМВ-У-72х34-01Р-01Р |
ЖНКЮ.468955.097-02 |
72x34 | |
|
НКМВ-У-72х34-11Р-11Р |
ЖНКЮ.468955.097-03 |
72x34 | |
|
НКМВ-У-58х25-01-01Р |
ЖНКЮ.468955.081 |
58x25 | |
|
НКМВ-У-58х25-11-11Р |
ЖНКЮ.468955.081-01 |
58x25 | |
|
НКМВ-У-58х25-01Р-01Р |
ЖНКЮ.468955.081-02 |
58x25 | |
|
НКМВ-У-58х25-11Р-11Р |
ЖНКЮ.468955.081-03 |
58x25 | |
|
НКМВ-У-48х24-01-01Р |
ЖНКЮ.468955.085 |
1 |
48x24 |
|
НКМВ-У-48х24-11-11Р |
ЖНКЮ.468955.085-01 |
48x24 | |
|
НКМВ-У-48х24-01Р-01Р |
ЖНКЮ.468955.085-02 |
48x24 | |
|
НКМВ-У-48х24-11Р-11Р |
ЖНКЮ.468955.085-03 |
48x24 | |
|
НКМВ-У-40х20-01-01Р |
ЖНКЮ.468955.083 |
40x20 | |
|
НКМВ-У-40х20-11-11Р |
ЖНКЮ.468955.082 |
40x20 | |
|
НКМВ-У-40х20-01Р-01Р |
ЖНКЮ.468955.083-01 |
40x20 | |
|
НКМВ-У-40х20-11Р-11Р |
ЖНКЮ.468955.082-01 |
40x20 | |
|
НКМВ-У-35Х15-01-01Р |
ЖНКЮ.468955.057 |
35x15 | |
|
НКМВ-У-35Х15-11-11Р |
ЖНКЮ.468955.058 |
35x15 |
таблицы 7
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
НКМВ-У-35х15-01Р-01Р |
ЖНКЮ.468955.105 |
35х15 | |
|
НКМВ-У-35Х15-11Р-11Р |
ЖНКЮ.468955.105-01 |
35х15 | |
|
НКМВ-У-28,5х12,6-01-01Р |
ЖНКЮ.468955.026 |
28,5х12,6 | |
|
НКМВ-У-28,5х12,6-11-11Р |
ЖНКЮ.468955.027 |
28,5х12,6 | |
|
НКМВ-У-28,5х12,6-01Р-01Р |
ЖНКЮ.468955.040 |
28,5х12,6 | |
|
НКМВ-У-28,5х12,6-11Р-11Р |
ЖНКЮ.468955.041 |
28,5х12,6 | |
|
НКМВ-У-28,5х12,6-13Р-13Р |
ЖНКЮ.468955.089 |
28,5х12,6 | |
|
НКМВ-У-23Х10-01-01Р |
ЖНКЮ.468955.028 |
23х10 | |
|
НКМВ-У-23х10-11-11Р |
ЖНКЮ.468955.029 |
23х10 | |
|
НКМВ-У-23х10-01Р-01Р |
ЖНКЮ.468955.042 |
23х10 | |
|
НКМВ-У-23х10-11Р-11Р |
ЖНКЮ.468955.043 |
23х10 | |
|
НКМВ-У-23х10- 13Р-13Р |
ЖНКЮ.468955.045 |
23х10 | |
|
НКМВ-У-16х8-13Р-13Р |
ЖНКЮ.468955.049 |
16х8 | |
|
НКМВ-У-11х5,5-13Р-13Р |
ЖНКЮ.468955.051 |
11х5,5 | |
|
Упаковка |
- |
1 |
- |
Примечание - Количество и типы кабелей СВЧ, тарированных и поддерживающих ключей, наборов калибровочных мер, переходов коаксиальных и калибраторов электронных определяются при заказе. В комплекте должно присутствовать не менее одного кабеля СВЧ для измерений в коаксиальном волноводе, и не менее двух для измерений в прямоугольном волноводе.
АЦ приведены в таблицах 2-6.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, МГц: - при работе в коаксиальном волноводе |
от 10 до 26500 |
|
- при работе в прямоугольном волноводе 72^34 мм |
от 2590 до 3940 |
|
- при работе в прямоугольном волноводе 58^25 мм |
от 3200 до 4800 |
|
- при работе в прямоугольном волноводе 48^24 мм |
от 3940 до 5640 |
|
- при работе в прямоугольном волноводе 40x20 мм |
от 4800 до 6850 |
|
- при работе в прямоугольном волноводе 35x15 мм |
от 5640 до 8150 |
|
- при работе в прямоугольном волноводе 28,5x12,6 мм |
от 6850 до 9930 |
|
- при работе в прямоугольном волноводе 23x10 мм |
от 8150 до 12050 |
таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
- при работе в прямоугольном волноводе 16^8 мм |
от 12050 до 17440 |
|
- при работе в прямоугольном волноводе 11^5,5 мм |
от 17440 до 25950 |
|
Пределы допускаемой относительной погрешности установки |
± 2^10-6 |
|
частоты выходного сигнала | |
|
Диапазон установки уровня выходной мощности, дБ/мВт1) Для ПОРТ 1 -в диапазоне частот от 10,0 МГц до 26,5 ГГц включ. Для ПОРТ 2 |
от -50 до 10 |
|
- в диапазоне частот от 10 МГц до 100 МГц включ. |
от -50 до 3 |
|
- в диапазоне частот св. 100 МГц до 24 ГГц включ. |
от -50 до 10 |
|
- в диапазоне частот св. 24,0 ГГц до 26,5 ГГц включ. |
от -50 до 7 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ: | |
|
- при уровне мощности от минус 20 дБ/мВт до 10 дБ/мВт |
±1,0 |
|
- при уровне мощности менее минус 20 дБ/мВт |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ |
±1,5 |
|
Диапазон ослаблений аттенюаторов измерительных приемников (с шагом 10 дБ), дБ |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки величины ослабления аттенюаторов измерительных приемников, дБ |
±2,0 |
|
Средний уровень собственного шума приемников в диапазоне частот, дБ/мВт в полосе 1 Гц, не более: | |
|
для ПОРТ 1 - в диапазоне частот от 10 МГц до 50 МГц включ. |
-80 |
|
- в диапазоне частот св. 50 МГц до 200 МГц включ. |
-100 |
|
- в диапазоне частот св. 200 МГц до 500 МГц включ. |
-120 |
|
- в диапазоне частот св. 500 МГц до 1 ГГц включ. |
-125 |
|
- в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. |
-127 |
|
- в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. для ПОРТ 2 |
-132 |
|
- в диапазоне частот от 10 МГц до 50 МГц включ. |
-80 |
|
- в диапазоне частот св. 50 МГц до 200 МГц включ. |
-100 |
|
- в диапазоне частот св. 200 МГц до 500 МГц включ. |
-120 |
|
- в диапазоне частот св. 500 МГц до 1 ГГц включ. |
-125 |
|
- в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. |
-125 |
|
- в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. |
-127 |
|
Диапазон измерений модуля коэффициента отражения |
от 0 до 1 |
таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений модуля коэффициента передачи, дБ2) для ПОРТ 1
|
от -70 до 80 от -90 до 80 от -110 до 80 от -115 до 80 от -117 до 80 от -122 до 80 от -70 до 80 от -90 до 80 от -110 до 80 от -115 до 80 от -115 до 80 от -117 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения (КО)3)4) |
см. таблицу 3 |
|
Пределы допускаемой абсолютной погрешности измерений фазы КО3)4) | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи (КП) в диапазоне измерений модуля КП от минус 70 до 0 дБ3)4) |
см. таблицу 4 |
|
Пределы допускаемой абсолютной погрешности измерений фазы КП в диапазоне измерений модуля коэффициента передачи от минус 70 до 0 дБ3)4) | |
|
Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента передачи и коэффициента отражения,5) при выходной мощности 0 дБ/мВт и полосе фильтра ПЧ 1 кГц, дБ, не более:
|
0,01 0,004 |
|
Измерение коэффициента шума (КШ): | |
|
Диапазон суммы S0 = (КШ [дБ] + |S21| [дБ]) исследуемого устройства (ИУ), при |S21| > 4,5 дБ6) |
от 5 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений КШ (для ИУ с КСВН не более 1,7) в диапазоне от 0,1 до 26,5 ГГц, избыточная относительная шумовая температура (ИОШТ) генератора шума (ГШ) 15 дБ в зависимости от пределов погрешности (ПГ) ИОШТ ГШ, дБ4)7)8) |
см. таблицу 5 |
|
КСВН входа порта 2 при измерении КШ в диапазоне от 0,1 до 26,5 ГГц, не более |
2,35 |
Продолжение таблицы 2
Наименование характеристики
-
1)Сокращение дБ/мВт обозначает уровень мощности в дБ относительно 1 мВт.
-
2)Для КП>0 дБ понимается коэффициент усиления активных устройств, который может быть обеспечен путем изменения выходной мощности АЦ до минус 50 дБм/мВт и установки ослабления аттенюатора приемника АЦ до 30 дБ.
При этом для 0 дБ<КП<50 дБ, ПГ КП будет соответствовать КП из таблицы 4, равного сумме значений выходной мощности ПОРТ 1 и коэффициента усиления ИУ, минус установленное ослабление аттенюатора приемника (т.е. требуется обеспечить уровень измеряемой мощности, соответствующий условиям, указанным в сноске 3)). Например, для коэффициента усиления 20, Pвых = минус 20, включенных аттенюаторов приемников 10 дБ, ПГ КП будет соответствовать таблице 4 для КП = минус 10 дБ.
-
3) Диапазоны и пределы погрешностей измерений коэффициентов передачи и отражения нормируется в полосе пропускания фильтра ПЧ 100 Гц и приведены при уровне выходной мощности источника сигнала 0 дБ/мВт, при ослаблении аттенюаторов приемников 0 дБ, для рабочего диапазона температур окружающей среды и изменении температуры не более ±2 °С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки (включая изоляцию), с использованием:
-
- наборов калибровочных мер для коаксиальных волноводов, указанных в таблице 8, (для наборов в тракте с поперечным сечением 7,0/3,04 мм значения погрешностей в таблицах 3 и 4 справедливы только до 18 ГГц включительно); допускается использование других наборов с такими же метрологическими характеристиками или лучше;
-
- калибратора электронного, указанного в таблице 8;
-
- набора калибровочных мер для прямоугольного волновода, указанного в таблице 8 (только двухпортовая калибровка).
-
4) Значения погрешностей приведены для наборов калибровочных мер (НКММ), калибраторов электронных (ЭК) и наборов калибровочных мер прямоугольных волноводов (НКМВ) из состава АЦ.
-
5) Определяется при соединении измерительных портов кабелем СВЧ и при подключении к измерительным портам короткозамкнутых нагрузок.
-
6) Нижняя граница достигается при фильтре разрешения не менее 15 МГц, верхняя -не более 3 МГц; данные получены для усреднения в приборе 100 на гармоническом сигнале.
-
7) При температуре окружающей среды 25 °С; без учета зависимости собственного шума АЦ и ИУ от входного импеданса и отличия КСВН ГШ от 1; при использовании механического набора мер для калибровки S-параметров и ГШ с номинальным ИОШТ 15 дБ; измерение КСВН, необходимых для расчета указанных пределов погрешности, проводится на порту АЦ без использования кабеля с помощью однопортовой калибровки.
-
8) При обеспечении входной мощности порта 2 АЦ минус 10 дБ/мВт во время измерения S-параметров (это достигается, например, регулировкой выходной мощности порта 1 АЦ, либо использованием аттенюаторов приемника от 10 до 30 дБ).
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений модуля КО Д|5^^| и фазы КО ,
|
Наборы мер |
|КО|, отн. ед. |
Диапазон частот, ГГ ц | |||||||||
|
Д |
5 ‘-'XX |
, отн. ед.1) |
ДФ%%, градус1) | ||||||||
|
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц |
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц | ||||||
|
Набор калибровочных мер НКММ |
0,0 |
±0,025 |
±0,011 |
±0,014 |
±180,00 |
±180,00 |
±180,00 | ||||
|
0,1 |
±0,023 |
±0,011 |
±0,015 |
±14,38 |
±6,95 |
±9,02 | |||||
|
0,2 |
±0,021 |
±0,012 |
±0,016 |
±7,21 |
±3,99 |
±5,04 | |||||
|
0,3 |
±0,020 |
±0,013 |
±0,017 |
±4,91 |
±3,03 |
±3,77 | |||||
|
0,4 |
±0,019 |
±0,015 |
±0,019 |
±3,81 |
±2,58 |
±3,16 | |||||
|
0,6 |
±0,018 |
±0,018 |
±0,022 |
±2,81 |
±2,18 |
±2,62 | |||||
|
0,8 |
±0,018 |
±0,021 |
±0,027 |
±2,41 |
±2,04 |
±2,41 | |||||
|
1,0 |
±0,020 |
±0,026 |
±0,032 |
±2,25 |
±1,99 |
±2,33 | |||||
|
ЭК |
0,0 |
±0,028 |
±0,026 |
±0,037 |
±180,00 |
±180,00 |
±180,00 | ||||
|
0,1 |
±0,042 |
±0,023 |
±0,034 |
±27,02 |
±16,64 |
±24,18 | |||||
|
0,2 |
±0,053 |
±0,021 |
±0,032 |
±17,93 |
±9,36 |
±13,52 | |||||
|
0,3 |
±0,063 |
±0,020 |
±0,031 |
±14,64 |
±7,15 |
±10,25 | |||||
|
0,4 |
±0,071 |
±0,020 |
±0,031 |
±12,75 |
±6,18 |
±8,77 | |||||
|
0,6 |
±0,082 |
±0,023 |
±0,034 |
±10,36 |
±5,49 |
±7,58 | |||||
|
0,8 |
±0,086 |
±0,030 |
±0,042 |
±8,64 |
±5,41 |
±7,28 | |||||
|
1,0 |
±0,082 |
±0,040 |
±0,053 |
±7,20 |
±5,59 |
±7,34 | |||||
|
Наборы мер |
|КО|, отн. ед. |
Волноводные тракты | |||||||||
|
Д |
S ^хх |
|, отн.ед1) |
ДФ%%, градус1) | ||||||||
|
16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34 (от /Hmin до увтах)2) |
11x5,5 (от до увтах)2) |
16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34 (от до увтах)2) |
11x5,5 (от до увтах)2) | ||||||||
|
НКМВ2) |
0,0 |
±0,009 |
±0,009 |
±180,00 |
±180,00 | ||||||
|
0,1 |
±0,010 |
±0,010 |
±7,66 |
±7,92 | |||||||
|
0,2 |
±0,011 |
±0,012 |
±5,16 |
±5,30 | |||||||
|
0,3 |
±0,012 |
±0,013 |
±4,35 |
±4,46 | |||||||
|
0,4 |
±0,014 |
±0,014 |
±3,98 |
±4,07 | |||||||
|
0,6 |
±0,017 |
±0,018 |
±3,65 |
±3,73 | |||||||
|
0,8 |
±0,022 |
±0,022 |
±3,54 |
±3,61 | |||||||
|
1,0 |
±0,026 |
±0,028 |
±3,51 |
±3,58 | |||||||
|
1)Значения A|Sx%l и приведены при условии Sy^ = S^y = 0 отн. ед. Для значений КО, не указанных в данной таблице, пределы допускаемой абсолютной погрешности A|Sx%| в отн. ед. и ДФ^х в градусах допускается определять, пользуясь аппроксимациями в диапазонах частот по формулам: | |||||||||||
Для НКММ
от 0,01 до 0,1 ГГц невкл.: A|S'^^| = ±(0,025 - 0,022^|5^^| + 0,017^|5^^| );
^Фхх = ±(1,1 + (180/n)-arcsin(|A|A^^|| [отн. ед.]/|5^^| [отн. ед.]));
от 0,1 до 18 ГГц: Д|5^^| = ±(0,0105 + 0,0065^|5^^| + 0,009^ |5^^|2);
^Фхх = ±(0,5 + (180/n)^arcsin(|A|5^^|| [отн. ед.]/|5’^^| [отн. ед.]));
свыше 18 ГГц: Д15^^ | = ±(0,014 + 0,007^ |5^^| + 0,011^ |5^^|2);
=±(0,5 + (180/n)^arcsin(|A|S^^11 [отн. ед.]/|5^^| [отн. ед.]));
для ЭК
от 0,01 до 0,1 ГГц невкл.: Д|5’^^| = ±(0,028 + 0,144^|5^^| - 0,090^|5^^| );
ДФхх =±(2,5 + (180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));
от 0,1 до 18 ГГц: Д|5^^| = ±(0,026 - 0,034^|S^^| + 0,048^|5^^|2);
ДФхх = ±(3,3 + (180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));
свыше 18 ГГц: Д|S^x | = ±(0,037 - 0,035^|5^^| + 0,051^|5^^|2);
ДФхх =±(4,3 + (180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));
для НКМВ
в трактах 16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34:
Д|^хх| = ±(0,0089 + 0,0088^ |5^^| + 0,0087^ |5^^|2);
в тракте 11x5,5: Д|5^^| = ±(0,0093 + 0,0092• |S^^| + 0,0091 • |5^^|2);
во всех трактах для НКМВ:
ДФхх =±(2+(180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));
где |5^^| - измеренное на АЦ значение или модуля S-параметра |S11|, или модуля |S22|, отн. ед.
/Hin, /втаХ - соответственно нижняя и верхняя рабочие частоты для прямоугольных волноводов. Значения погрешностей для НКМВ даны только в диапазонах рабочих частот от /Hmin до /втах соответствующих прямоугольных волноводов.
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений модуля КП Д|5у^| и фазы КП ^Фух в диапазоне измерений модуля коэффициента передачи от минус 70 до 0 дБ
|
Наборы мер |
|КП|, дБ |
Диапазон частот, ГГ ц | |||||
|
Д Syx , дБ' |
Дфух, градус' | ||||||
|
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц |
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц | ||
|
Набор калибровочных мер НКММ |
0 |
±0,97 |
±0,10 |
±0,15 |
±6,92 |
±1,24 |
±2,02 |
|
-10 |
±0,99 |
±0,11 |
±0,17 |
±7,08 |
±1,31 |
±2,10 | |
|
-20 |
±1,03 |
±0,12 |
±0,19 |
±7,29 |
±1,42 |
±2,24 | |
|
-30 |
±1,07 |
±0,15 |
±0,22 |
±7,59 |
±1,58 |
±2,43 | |
|
-40 |
±1,14 |
±0,18 |
±0,26 |
±8,02 |
±1,81 |
±2,72 | |
|
-50 |
±1,22 |
±0,24 |
±0,33 |
±8,60 |
±2,16 |
±3,15 | |
таблицы 4
|
Наборы мер |
|КП|, дБ |
Диапазон частот, ГГ ц | ||||||
|
Д ^ух |
, дБ1 |
ДФух, градус' | ||||||
|
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц |
от 0,01 до 0,10 ГГц невкл. |
от 0,1 до 18 ГГц вкл. |
свыше 18 ГГц | |||
|
-60 |
±1,35 |
±0,31 |
±0,42 |
±9,42 |
±2,67 |
±3,78 | ||
|
-70 |
±1,52 |
±0,43 |
±0,56 |
±10,56 |
±3,41 |
±4,70 | ||
|
ЭК |
0 |
±1,15 |
±0,33 |
±0,33 |
±19,63 |
±2,85 |
±4,26 | |
|
-10 |
±1,23 |
±0,33 |
±0,33 |
±20,12 |
±2,87 |
±4,27 | ||
|
-20 |
±1,34 |
±0,33 |
±0,33 |
±20,85 |
±2,89 |
±4,30 | ||
|
-30 |
±1,50 |
±0,34 |
±0,34 |
±21,97 |
±2,94 |
±4,36 | ||
|
-40 |
±1,75 |
±0,35 |
±0,36 |
±23,65 |
±3,04 |
±4,48 | ||
|
-50 |
±2,13 |
±0,38 |
±0,39 |
±26,16 |
±3,22 |
±4,69 | ||
|
-60 |
±2,67 |
±0,44 |
±0,46 |
±29,87 |
±3,57 |
±5,10 | ||
|
-70 |
±3,43 |
±0,54 |
±0,57 |
±35,28 |
±4,23 |
±5,88 | ||
|
НКМВ2) |
|КП|, дБ |
Диапазон частот, ГГ ц | ||||||
|
Д ^ух |
, дБ1 |
ДФух, градус' | ||||||
|
(от fHmin до fBmaX) 2) |
(от fHmin до fBmaX) 2) | |||||||
|
0 |
±0,14 |
±1,49 | ||||||
|
-10 |
±0,16 |
±1,57 | ||||||
|
-20 |
±0,18 |
±1,71 | ||||||
|
-30 |
±0,21 |
±1,93 | ||||||
|
-40 |
±0,26 |
±2,27 | ||||||
|
-50 |
±0,34 |
±2,82 | ||||||
|
-60 |
±0,48 |
±3,70 | ||||||
|
-70 |
±0,69 |
±5,07 | ||||||
Продолжение таблицы 4________________________________________________________
от 0,01 до 0,1 ГГц невкл.:
А|5у^| = ±20^lg(1,1240+0,0140^( |5^^| [отн. ед.] + |5уу| [отн. ед.])+0,0180^
10—0,0186•|S'y^| [дБ]);
АФух =±(12 + (180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20));
от 0,1 до 18 ГГц:
А|5у^| = ±20^lg(1,038+0,014^( |5^^| [отн. ед.] + |5уу| [отн. ед.])+0,028^ 10-2 •
10—0,028•|^yxl [дБ]);
=±(0,7+(180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20)); свыше 18 ГГц: А|5у^| = ±20^lg(1,038+0,014^( |5^^| [отн. ед.] + |5уу| [отн. ед.])+0,033^ 10-2 •
10—0,028•|^yxl [дБ]);
АФух =±(2,1+(180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20)); для НКМВ
А|5у^| = ±20^lg(1,0140+0,0140^( |5^^| [отн. ед.] + |5уу| [отн. ед.])+0,0025^
10—0,0205•|^yxl [дБ]);
АФух =±(0,55+(180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20));
где |5^^| или |5’уу| - измеренные на АЦ значения модулей S-параметров соответственно |Sii| и IS22I или наоборот, отн. ед.; так же |5у^| и |5^у| - модули |S21| и |Si2|.
2)/Hmin, fBma'x нижняя и верхняя рабочие частоты для прямоугольных волноводов. Значения погрешностей для НКМВ даны только в диапазонах рабочих частот от /Н™'" до /втах соответствующих прямоугольных волноводов.
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений КШ (для ИУ с КСВН не более 1,7) в диапазоне от 0,1 до 26,5 ГГц, ИОШТ генератора шума (ГШ) 15 дБ в____зависимости____от____пределов____погрешности____(ПГ)____ИОШТ____ГШ,
|
Наборы мер |
Пределы погрешности ИОШТ ГШ, дБ |
AF, дБ |
|
НКММ |
±0,13 |
от -0,27 до +0,26 |
|
±0,40 |
от -0,50 до +0,45 | |
|
ЭК |
±0,13 |
от -0,31 до +0,29 |
|
±0,40 |
от -0,52 до +0,47 | |
|
НКМВ |
±0,13 |
от -0,29 до +0,27 |
|
±0,40 |
от -0,51 до +0,45 |
П р и м е ч а н и е - Указанные пределы погрешности AF получены для конкретных значений пределов погрешности ИОШТ ГШ, используемого при измерениях КШ исследуемого устройства, и представляют собой доверительные границы НСП (для вероятности 0,95), рассчитанные согласно МИ 2083-90; для других значений пределов погрешности ИОШТ ГШ значения AF следует пересчитывать. Пределы AF справедливы после проведения пользовательской калибровки коэффициента шума, без учета потери ее актуальности с течением времени.
Таблица 6 - Основные технические
|
Наименование характеристики |
Значение |
|
Максимально допустимый уровень мощности входного сигнала на измерительных портах, дБ/мВт |
27 |
|
Тип соединителей измерительных портов |
Тип NMD 3,5 мм, вилка (совместим с типом XI вариант 3 по ГОСТ 1331789) |
|
Номинальное значение напряжения питания генератора шума, В |
28 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Потребляемая мощность, В^А, не более |
130 |
|
Время установления рабочего режима, часов, не более |
1 |
|
Время непрерывной работы, часов, не менее |
16 |
|
Габаритные размеры измерительного блока, мм, не более:
|
200 400 450 |
|
Масса измерительного блока, кг, не более |
19,5 |
|
Условия эксплуатации:
|
от +15 до +35 80 от 537 до 800 |
