Номер по Госреестру СИ: 50638-12
50638-12 Синтезаторы частот
(Г7М-04)
Назначение средства измерений:
Синтезаторы частот Г7М-04 предназначены для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией.

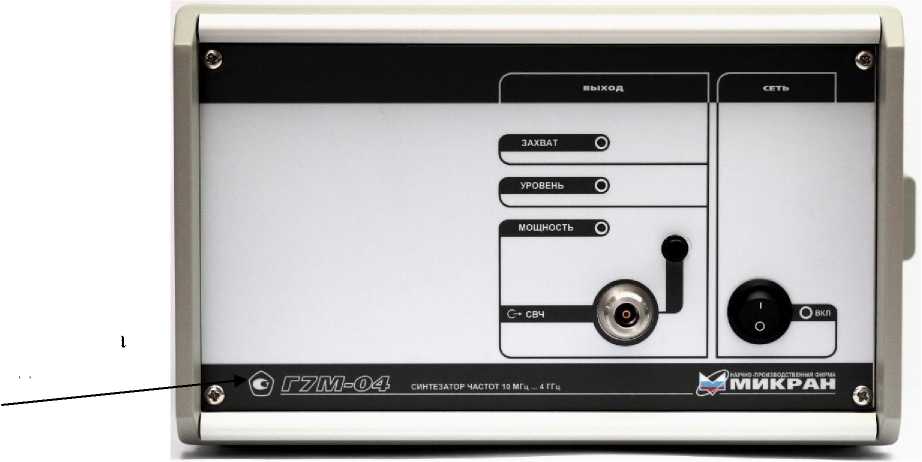

Внешний вид.
Синтезаторы частот
Рисунок № 1
Внешний вид.
Синтезаторы частот
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.05.2027
Номер записи - 140125
ID в реестре СИ - 362525
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Синтезаторы частот, Нет модификации, нет данных, модификация Г7М-04/2, Г7М-04/6, Г7М-04/5, Г7М-04/4 опция «11Р», Г7М-04/4, Г7М-04/2, Г7М-04/12, Г7М-04/11, Г7М-04/10, Г7М-04/1, Г7М-04, мод. Г7М-04-01Р, Г7М-04, SMF100A,
Производитель
Изготовитель - Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 208
Выдано извещений - 3
Кол-во периодических поверок - 75
Кол-во средств измерений - 43
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 5339 дн.
Приказы РСТ, где упоминается данный тип СИ
№996 от 2022.04.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
№3396 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 030)
Наличие аналогов СИ: Синтезаторы частот (Г7М-04)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
39230-08 Генераторы сигналов (SMB100A) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
53941-13 Генераторы сигналов (Agilent E8257D, Agilent E8267D) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Keysight Technologies Inc.", США; Фирма "Agilent Technologies", Малайзия; Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
55303-13 Генераторы сигналов (MG3710A, MG3740A) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
68980-17 Генераторы сигналов (SMA100B) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
14061-15 Преобразователи давления измерительные (3051) Фирма "Rosemount Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
53063-13 Генераторы сигналов (N5171B, N5172B, N5181B, N5182В) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd." (МАЛАЙЗИЯ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
|
35616-07 Генераторы сигналов (R&S SMA100A) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
50638-12 Синтезаторы частот (Г7М-04) Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
Все средства измерений Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50067-12 10.05.2027 |
Измерители коэффициента шума, Х5М-18 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50638-12 24.05.2027 |
Синтезаторы частот , Г7М-04 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
50854-12 30.05.2027 |
Анализаторы цепей скалярные, Р2М-04А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52796-13 10.01.2028 |
Синтезаторы частот , Г7М-20А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
52797-13 09.11.2027 |
Анализаторы цепей скалярные, Р2М-18А Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
68805-17 05.10.2027 |
Комплекты измерителей присоединительных размеров, КИПР Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
80595-20 31.12.2025 |
Генераторы сигналов, PLG06, PLG12, PLG20 Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
87878-23 11.01.2028 |
Аттенюаторы управляемые электромеханические, Д6М Акционерное общество "Научно-производственная фирма "МИКРАН" (АО "НПФ "МИКРАН") (РОССИЯ г. Томск) |
ОТ МП |
2 года |
Кто поверяет Синтезаторы частот (Г7М-04)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПФ "МИКРАН" (RA.RU.311964) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ПАО"СИГНАЛ" (RA.RU.312281) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "УМЗ" (RA.RU.311777) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| АО "НПФ "МИКРАН" (RA.RU.311964) | 17 | 1 | 10 | 7 | 0 | 16 | 9 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "Научно-производственная фирма "Микран" (RA.RU.311964) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 16 | 1 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "Научно-производственное предприятие "Радиосвязь" (RA.RU.311415) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (106) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Карельский ЦСМ» (RA.RU.311501) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 1 | 0 | 6 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Синтезаторы частот (Г7М-04)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
10271 | 8662 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
7800 | 8662 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
7800 | 8662 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
7800 | 8662 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
7800 | 8662 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора программного обеспечения |
|
Программный комплекс Г7М |
Программный комплекс Г7М |
1.2 |
c67ba3cf0fba8724ed802 08f59cbfdac |
md5 |
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик синтезаторов частот Г7М-04 за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - С.
Синтезаторы частот Г7М-04 работают под управлением внешнего персонального компьютера с установленным программным обеспечением ЖНКЮ.02008-00 (программный комплекс Г7М), который проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс Ethernet. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог );
- наличие адаптера локальной сети - Ethernet;
- оперативная память 512 Мб ;
-
- разрешение экрана 1024 х 768;
-
- операционная система Windows® XP (SP 2).
-
- наличие клавиатуры и манипулятора "мышь".
Адаптивная система синхронизации позволяет обеспечить работу синтезаторов в составе измерительных комплексов.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации ЖНКЮ.467875.017РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели синтезатора частот Г7М-04 методом шелкографии (в нижнем левом углу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к синтезаторам частот Г7М-04
-
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (требования к средству измерений).
-
2 ЖНКЮ.467875.017ТУ Синтезатор частот Г7М -04. Технические условия (требования к методам испытаний).
-
3 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (государственная поверочная схема).
Поверка
Поверкаосуществляется по документу МП-РТ-1726-2012 (ЖНКЮ.467875.017 Д3) «Синтезаторы частот Г7М-04. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 27 апреля 2012 г.
Основные средства поверки:
а) измеритель модуля коэффициента передачи и отражения Р2М-18/2, исполнение «III» (регистрационный номер 42737-09):
-пределы допускаемой относительной погрешности измерений КСВН
± (3KcmU + 2) %.
б) частотомер электронно-счётный Ч3-66 (регистрационный номер 9273-85): -относительная погрешность по частоте кварцевого генератора за один год ±540-7;
в) стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06): -пределы допускаемой относительной погрешности воспроизведения частоты ±540-11;
г) измеритель мощности с блоком измерительным Е4418В и первичным измерительным преобразователем Е4412А (регистрационный номер 38915-08):
-пределы допускаемой относительной погрешности измерений мощности ±8 %;
д) анализатор спектра E4448A (регистрационный номер 39229-08):
-погрешность измерений отношения уровней на фиксированной частоте ±0,3 дБ. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»)
ИНН 7017211757
634045, г. Томск, ул. Вершинина, 47
Тел: (3822) 41-34-03, 41-34-06; факс: (3822) 42-36-15
Е-mail: pribor@micran.ru Web-сайт: www.micran.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, ул. Нахимовский проспект, д.31 Тел.: (495) 668-28-10; факс: (495) 668-28-24
Web-сайт: http://www.rostest.ru
Принцип действия синтезаторов частот Г7М-04 основан на комбинации различных методов синтеза частот, использовании системы автоматической регулировки мощности, ряда схемотехнических решений.
Синтезаторы частот Г7М-04 допускают работу на фиксированной частоте и мощности, режимы сканирования по частоте, по мощности и режим комплексного сканирования, который позволяет осуществлять перестройку по частоте и мощности одновременно, и комбинации этих режимов. Запуск сканирования производится как по внутренним сигналам синхронизации в автоматическом и ручном режиме управления с заданными параметрами, так и по внешним сигналам.
Синтезаторы частот Г7М-04 поставляются в двенадцати модификациях. Каждая модификация характеризуется определенным набором конструктивных и функциональных возможностей (опций).
Синтезаторы частот Г7М-04 имеют пять опций: «Г7М-04-01Р», «Г7М-04-11Р», «Г7М-04-АТА/70», «Г7М-04-АТА/110», «Г7М-04-ИМА» (далее по тексту «01Р», «11Р», «АТА/70», «АТА/110» и «ИМА»).
Опции «01Р» и «11Р» определяют тип соединителя выхода СВЧ. Опция «01Р» соответствует типу III, розетка; «11Р» соответствует типу N, розетка по ГОСТ РВ 51914-2002. Совместное применение обеих опций не предусмотрено.
В синтезаторы частот Г7М-04 с опциями «АТА/70» или «АТА/110» устанавливается программно управляемый ступенчатый аттенюатор. Опции предназначены для расширения диапазона установки уровня выходной мощности. Совместное применение обеих опций не предусмотрено.
В синтезаторы частот Г7М-04 с опцией «ИМА» устанавливается модулятор, наличие которого позволяет осуществлять импульсную модуляцию выходного сигнала от внешнего или внутреннего генератора импульсов.
Модификации синтезаторов частот Г7М-04 с указанием соответствующих им наборов опций приведены в таблице 1. Внешний вид синтезаторов частот Г7М-04 приведен на рисунке 1, на рисунке 2 показано место на задней панели для пломбирования.
По условиям эксплуатации синтезаторы частот Г7М-04 относятся к группе 3 ГОСТ 22261-94.
Таблица 1
|
Наименование |
Обозначение |
Примечание |
|
Синтезатор частот Г7М-04/1 |
ЖНКЮ.467875.017 ТУ |
опция «01Р» |
|
Синтезатор частот Г7М-04/2 |
опции «01Р», «АТА/70» | |
|
Синтезатор частот Г7М-04/3 |
опции «01Р», «АТА/110» | |
|
Синтезатор частот Г7М-04/4 |
опция «11Р» | |
|
Синтезатор частот Г7М-04/5 |
опции «11Р», «АТА/70» | |
|
Синтезатор частот Г7М-04/6 |
опции «11Р», «АТА/110» | |
|
Синтезатор частот Г7М-04/7 |
опции «01Р», «ИМА» | |
|
Синтезатор частот Г7М-04/8 |
опции «11Р», «ИМА» | |
|
Синтезатор частот Г7М-04/9 |
опции «01Р», «АТА/70», «ИМА» | |
|
Синтезатор частот Г7М-04/10 |
опции «11Р», «АТА/70», «ИМА» | |
|
Синтезатор частот Г7М-04/11 |
опции «01Р», «АТА/110», «ИМА» | |
|
Синтезатор частот Г7М-04/12 |
опции «11Р», «АТА/110», «ИМА» |
Место
нанесения знака утверждения типа
Рисунок 1 - Внешний вид
Рисунок 2 - Место на задней панели для пломбирования
Комплект поставки синтезаторов частот Г7М-04 приведён в таблице 5.
Таблица 5
|
Наименование, тип |
Обозначение |
Кол., шт. |
Примечание |
|
Синтезатор частот Г7М-04/1; Г7М-04/2; Г7М-04/3; Г7М-04/4; Г7М-04/5; Г7М-04/6; Г7М-04/7; Г7М-04/8; Г7М-04/9; Г7М-04/10; Г7М-04/11; Г7М-04/12 |
ЖНКЮ.467875.017ТУ |
1 |
модификация определяется при заказе |
|
Кабель Ethernet |
ЖНКЮ.685611.077 |
1 |
патч-корд Cat.5e или аналог |
|
Кабель питания |
ЖНКЮ.685631.067 |
1 |
с заземляющим проводником, евростандарт |
|
Руководство по эксплуатации |
ЖНКЮ.467875.017РЭ |
1 |
три части |
|
Формуляр |
ЖНКЮ.467875.017ФО |
1 | |
|
Методика поверки |
МП-РТ-1726-2012 (ЖНКЮ.467875.017Д3) |
1 | |
|
Программный комплекс Г7М |
ЖНКЮ.02008-00 |
1 |
на компакт-диске |
|
Упаковка |
ЖНКЮ.305648.010 |
1 |
Таблица 3
|
1 |
2 |
|
Диапазон рабочих частот, МГц |
от 10 до 4000 |
|
Дискретность установки частоты, Гц |
1 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора в течение одного года |
±1М0-6 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала при работе от внутреннего опорного генератора в течение одного года |
±1М0-6 |
|
Параметры сигнала опорного генератора на выходе «ОГ С"* » | |
|
частота, МГц |
10 |
|
среднеквадратичное значение напряжения на нагрузке 50 Ом, В |
от 0,40 до 0,56 |
|
1 |
2 |
|
Выходное сопротивление, Ом |
50 |
|
Тип соединителя |
BNC, розетка |
|
Параметры сигнала опорного генератора на входе «ОГ ~Ю» | |
|
частота, МГц |
1; 5; 10; 100 |
|
среднеквадратичное значение напряжения, В |
от 0,23 до 1,50 |
|
Входное сопротивление, Ом |
50 |
|
Тип соединителя |
BNC, розетка |
|
Диапазон установки уровня выходной мощности, дБм (где дБм означает дБ относительно 1 мВт): | |
|
(без опции «ИМА» в диапазоне частот 10 < f < 4000 МГц) | |
|
без опции «АТА/70» или «АТА/110» |
от - 20 до + 15 |
|
с опцией «АТА/70» |
от - 90 до + 15 |
|
с опцией «АТА/110» |
от - 130 до + 15 |
|
(с опцией «ИМА» в диапазоне частот 10 < f < 50 МГц) | |
|
без опции «АТА/70» или «АТА/110» |
от - 20 до + 5 |
|
с опцией «АТА/70» |
от - 90 до + 5 |
|
с опцией «АТА/110» |
от - 130 до + 5 |
|
(с опцией «ИМА» в диапазоне частот 50 < f < 4000 МГц) | |
|
без опции «АТА/70» или «АТА/110» |
от - 20 до + 10 |
|
с опцией «АТА/70» |
от - 90 до + 10 |
|
с опцией «АТА/110» |
от - 130 до + 10 |
|
Пределы допускаемой основной погрешности установки уровня выходной мощности, дБ: от максимального уровня до минус 20 дБм менее минус 20 до минус 90 дБм (пределы допускаемой основной погрешности установки уровня выходной мощности в диапазоне от менее минус 90 до минус 130 дБм не нормируются) |
±1,0 ±1,5 |
|
Относительный уровень гармонических составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
|
(без опции «ИМА» при уровне выходной мощности 10 дБм) | |
|
10 < f < 125 МГц |
- 35 |
|
125 < f < 4000 МГц |
- 50 |
|
(с опцией «ИМА» при уровне выходной мощности 5 дБм) | |
|
10 < f < 50 МГц |
- 20 |
|
(с опцией «ИМА» при уровне выходной мощности 10 дБм) | |
|
50 < f < 100 МГц |
- 20 |
|
100 < f < 300 МГц |
- 30 |
|
300 < f < 700 МГц |
- 40 |
|
700 < f < 2000 МГц |
- 45 |
|
2 < f < 4 ГГц |
- 50 |
|
1 |
2 |
|
Относительный уровень субгармонических и комбинационных составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
|
(без опции «ИМА» при уровне выходной мощности 10 дБм) | |
|
10 < f < 4000 МГц |
- 50 |
|
(с опцией «ИМА» при уровне выходной мощности 5 дБм) | |
|
10 < f < 50 МГц |
- 50 |
|
(с опцией «ИМА» при уровне выходной мощности 10 дБм) | |
|
50 < f < 4000 МГц |
- 50 |
|
Относительный уровень негармонических составляющих спектра выходного сигнала в диапазоне частот, дБн, не более: | |
|
(без опции «ИМА» при уровне выходной мощности 10 дБм) | |
|
10 < f < 125 МГц |
- 50 |
|
125 < f < 250 МГц |
- 80 |
|
250 < f < 500 МГц |
- 75 |
|
500 < f < 1000 МГц |
- 70 |
|
1 < f < 2 ГГц |
- 65 |
|
2 < f < 4 ГГц |
- 60 |
|
(с опцией «ИМА» при уровне выходной мощности 5 дБм) | |
|
10 < f < 50 МГц |
- 50 |
|
(с опцией «ИМА» при уровне выходной мощности 10 дБм) | |
|
50 < f < 125 МГц |
- 50 |
|
125 < f < 250 МГц |
- 80 |
|
250 < f < 500 МГц |
- 75 |
|
500 < f < 1000) МГц |
- 70 |
|
1 < f < 2 ГГц |
- 65 |
|
2 < f < 4 ГГц |
- 60 |
|
Относительная спектральная плотность мощности фазовых шумов в диапазоне частот, дБн/Гц, не более: | |
|
(без опции «ИМА» при уровне выходной мощности 10 дБм) | |
|
10 < f < 4000 МГц |
приведено в таблице 4 |
|
(с опцией «ИМА» при уровне выходной мощности 5 дБм) | |
|
10 < f < 50 МГц |
приведено в таблице 4 |
|
(с опцией «ИМА» при уровне выходной мощности 10 дБм) | |
|
50 < f < 4000 МГц |
приведено в таблице 4 |
|
Период повторения радиоимпульса при работе от внутреннего генератора импульсов, с |
от 4040-9 до 4 |
|
Ослабление уровня выходной мощности в паузе между импульсами, дБ, не менее |
70 |
|
Длительность фронта и среза радиоимпульса, нс, не более |
10 |
|
Минимальная длительность радиоимпульса при работе от внутреннего генератора импульсов, нс, не более |
20 |
|
1 |
2 |
|
Тип соединителя выхода «СВЧ» по ГОСТ РВ 51914-2002 опция 01 Р опция 11Р |
тип III, розетка тип N, розетка |
|
КСВН выхода «СВЧ», не более |
2,0 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
16 |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
280x330x170 |
|
Масса, кг, не более |
8 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре плюс 25 °С, % атмосферное давление, мм рт. ст. |
от плюс 5 до плюс 40 не более 90 от 537 до 800 |
аблица 4
|
Диапазон частот, МГц |
Относительная спектральная плотность мощности фазовых шумов, дБн/Гц, не более, при отстройке от несущей частоты | |||||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
Без опции «ИМА» | ||||||
|
10 < f < 40 |
-115 |
-115 |
-120 |
-130 |
-135 |
- |
|
40 < f < 125 |
-100 |
-115 |
-120 |
-125 |
-135 |
-140 |
|
125 < f < 250 |
-95 |
-125 |
-130 |
-135 |
-135 |
-140 |
|
250 < f < 500 |
-90 |
-120 |
-125 |
-130 |
-130 |
-140 |
|
500 < f < 1000 |
-85 |
-115 |
-120 |
-120 |
-125 |
-140 |
|
1000 < f < 2000 |
-80 |
-110 |
-115 |
-118 |
-120 |
-140 |
|
2000 < f < 4000 |
-75 |
-105 |
-110 |
-112 |
-115 |
-140 |
|
С опцией «ИМА» | ||||||
|
10 < f < 40 |
-115 |
-115 |
-115 |
-130 |
-130 |
- |
|
40 < f < 125 |
-100 |
-115 |
-120 |
-125 |
-135 |
-140 |
|
125 < f < 250 |
-95 |
-125 |
-125 |
-135 |
-135 |
-140 |
|
250 < f < 500 |
-90 |
-120 |
-120 |
-130 |
-130 |
-140 |
|
500 < f < 1000 |
-85 |
-115 |
-120 |
-125 |
-125 |
-140 |
|
1000 < f < 2000 |
-80 |
-110 |
-115 |
-118 |
-120 |
-140 |
|
2000 < f < 4000 |
-75 |
-105 |
-110 |
-112 |
-115 |
-140 |
