Номер по Госреестру СИ: 67822-17
67822-17 Контроллеры программируемые с измерительными каналами
(2000, 3000)
Назначение средства измерений:
Контроллеры программируемые с измерительными каналами серий 2000, 3000 (далее -контроллеры) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, и применяются в качестве вторичных измерительных приборов и промежуточных измерительных преобразователей для построения вторичной части измерительных систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Внешний вид.
Контроллеры программируемые с измерительными каналами
Рисунок № 1
Внешний вид.
Контроллеры программируемые с измерительными каналами
Рисунок № 2
Внешний вид.
Контроллеры программируемые с измерительными каналами
Рисунок № 3
Внешний вид.
Контроллеры программируемые с измерительными каналами
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2022
Номер записи - 159400
ID в реестре СИ - 381800
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
мод. 3204, мод. 2604, мод. 2407, мод. 2216е, мод. 2216e, EUROTHERM 2116, 3508, 3504, 32h8i, 3216, 3204, 3000, 2604, 2408i, 2404F, 2216e, 2000, 3000, 2000 мод. 2216е, 2000,
Производитель
Изготовитель - Фирма "Eurotherm Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 115
Выдано извещений - 1
Кол-во периодических поверок - 78
Кол-во средств измерений - 19
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 712 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Контроллеры программируемые с измерительными каналами (2000, 3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67822-17 Контроллеры программируемые с измерительными каналами (2000, 3000) Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
44892-10 Контроллеры телеметрические (ССофт:Сигнал (Ssoft:Signal)) ООО "СервисСофт" (РОССИЯ г.Тула) |
Все средства измерений ООО "СервисСофт"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42665-17 05.04.2022 |
Регистраторы безбумажные графические, 6000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
49230-12 12.03.2017 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
58447-14 15.09.2019 |
Приборы регистрирующие, Versadac™, E+PLC400™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58700-14 07.10.2019 |
Комплексы измерительно-вычислительные и управляющие, Foxboro PAC Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58864-14 24.10.2019 |
Контроллеры , Piccolo™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58997-14 12.11.2019 |
Приборы регистрирующие, Nanodac™, E+PLC100™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
59779-15 06.02.2020 |
Контроллеры , EPack™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
67822-17 19.06.2022 |
Контроллеры программируемые с измерительными каналами, 2000, 3000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
67916-17 19.06.2022 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
42666-18 20.08.2023 |
Контроллеры программируемые с измерительными каналами, Mini8 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
72198-18 24.08.2024 |
Контроллеры мощности, EPower Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Контроллеры телеметрические (ССофт:Сигнал (Ssoft:Signal))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО ААК "ПРОГРЕСС" (1027) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 14 | 3 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ООО "ТАТИНТЕК" (RA.RU.311601) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ПАО "КОРПОРАЦИЯ "ИРКУТ" (0334) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (18) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 2 | 0 | 2 | 1 | 0 | 0 | 0 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры телеметрические (ССофт:Сигнал (Ssoft:Signal))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1937 | 6941 |
|
ФБУ Калужский ЦСМ Калужская область |
1415 | 6941 |
|
ФБУ Калужский ЦСМ Калужская область |
17470 | 6941 |
Программное обеспечение
Встроенное программное обеспечение (ПО) - микропрограммное ПО загружается в постоянную память контроллеров на заводе-изготовителе во время производственного цикла, и защищено паролем от несанкционированного доступа. Метрологические характеристики контроллеров, указанные в таблицах 3-4, приведены с учетом его влияния.
Идентификационные данные встроенного ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные ПО контроллеров серии 2000
|
Идентификационные данные |
Значение | ||||||||||
|
Идентификационное наименование ПО |
отсутствует | ||||||||||
|
Номер версии (идентификационный номер) ПО |
2108, 2116, 2116i, 2132, 2132i |
2108i |
2204, 2208, 2216 |
2404, 2408, 2416 |
2408, 2404 (4 program) |
2408, 2404 (4 pro-fibus) |
2408, 2404 (20 prog ram) |
2408i |
2408i (pro-fibus) |
2604 |
2704 |
|
V1.43 и выше |
V1.00 и выше |
V4.01 и выше |
V4.12 и выше |
V4.32 и выше |
V4.62 и выше |
V3.02 и выше |
V3.22 и выше |
V6.20 и выше |
V6.51 и выше | ||
|
Цифровой идентификатор ПО |
- | ||||||||||
|
Примечание - приведены варианты контроллеров с расширенными возможностями программирования и передачи данных 2404 (4 program), 2404 (4 profibus), 2404 (20 program) 2408i (profibus). | |||||||||||
Таблица 2 - Идентификационные данные ПО контроллеров серии 3000
|
Идентиф икационные данные |
Значение | |||
|
Идентиф икационное наименование ПО |
отсутствует | |||
|
Номер версии (идентификационный номер) ПО |
3204, 3208, 3216 |
3204, 3208, 3216 VP option |
32h8i, 3216i |
3504, 3508 |
|
v2.13 или выше |
v2.32 или выше |
v1.02 или v1.03 или выше |
v3.30 или выше | |
|
Цифровой идентификатор ПО |
- | |||
Конфигурирование контроллеров может быть осуществлено с передней панели, вместе с тем имеется возможность конфигурирования контроллеров посредством внешнего ПО, устанавливаемого на ПК - iTools, не являющимся метрологически значимым, имеющим более широкие возможности конфигурирования контроллеров, формирования многоступенчатой системы защиты, а также представления данных.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым с измерительными каналами серий 2000, 3000
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
-
- калибратор универсальный Н4-7, (регистрационный номер в Федеральном информационном фонде 22125-01);
-
- мультиметр цифровой Fluke 8845А (регистрационный номер в Федеральном информационном фонде 36395-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Eurotherm Ltd., Великобритания
Адрес: Faraday Close Durrington Worthing
BN13 3PI. United Kingdom
Заявитель
Общество с ограниченной ответственностью «Шнейдер Электрик Системс» (ООО «Шнейдер Электрик Системс»)
Юридический адрес: Москва, ул. Петровка, д. 27
Адрес: 125040, Москва, Звенигородское шоссе, д.18/20, к.1
Телефон: +7 (495) 648-95-13, +7 (495) 648-95-14
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77; Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru; Е-mail: office@vniims.ru
Принцип действия контроллеров основан на преобразовании аналоговых сигналов силы, напряжения постоянного электрического тока и сопротивления, в том числе сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС) в цифровой код, и цифроаналоговое преобразование после математической обработки измерительной информации в микропроцессоре контроллера в значения силы и напряжения постоянного тока.
Контроллеры программируемые с измерительными каналами серий 2000, 3000 построены по модульному принципу и конструктивно оформлены в виде вторичных цифровых измерительных приборов с индикацией результата измерения на экране от 4 до 5 цифр.
Имеющиеся модификации контроллеров серии 2000 (моделей 2100 (2108, 2108i, 2116, 2116i, 2132, 2132i), 2200 (2204e, 2208e, 2216e), 2400 (2404, 2404f, 2408, 2408f, 2408i, 2416), 2604, 2704 и серии 3000 (модели 3204, 3208, 32h8, 3216, 3216i, 3504, 3508) образуют типоразмерный ряд и отличаются друг от друга габаритными размерами и количеством воспринимаемых и управляющих сигналов, мощностью микропроцессора, наличием различных протоколов передачи данных, функциональными возможностями: объемом информации, отображаемой на экране, горизонтальной или вертикальной его компоновкой, управляющими возможностями, количеством задаваемых уставок и т.п.
Контроллеры предназначены для встраивания в панель управления.
Дисплеи контроллеров по контуру снабжены уплотнительной прокладкой, что обеспечивает защиту передней панели контроллеров IP65 по ГОСТ 14254-96.
Из числа контроллеров серии 3000 модели 3216 снабжены стандартными интерфейсными шинами RS232 и RS485 и пороговыми устройствами сигнализации, модели 3504 имеют возможность подключения до 3-х дополнительных модулей ввода-вывода аналоговых и цифровых сигналов, а модели 3508 - до 6, модели контроллеров 3504 и 3508 имеют расширенный набор интерфейсов, помимо RS232 и RS485 - Profibus, DeviceNet, Ethernet 10base, расширенные возможности представления данных на дисплее в виде многоцветных графиков.
В зависимости от модели контроллеры оснащены интерфейсами Modbus, EIA232, EIA485, EIA422, RS232, RS485, RS422.
Для некоторых модификаций контроллеров программа, заложенная в память микропроцессора, позволяет осуществлять пропорционально-интегрально-дифференцирующее регулирование (ПИД-регулирование).
Общий вид контроллеров представлен на рисунках 1 - 4.

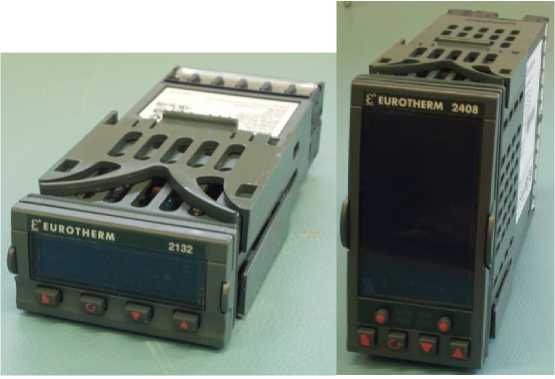

Рисунок 1 - Внешний вид контроллеров моделей 2100, 2200, 2400
Рисунок 2 - Внешний вид контроллеров моделей 2604, 2704

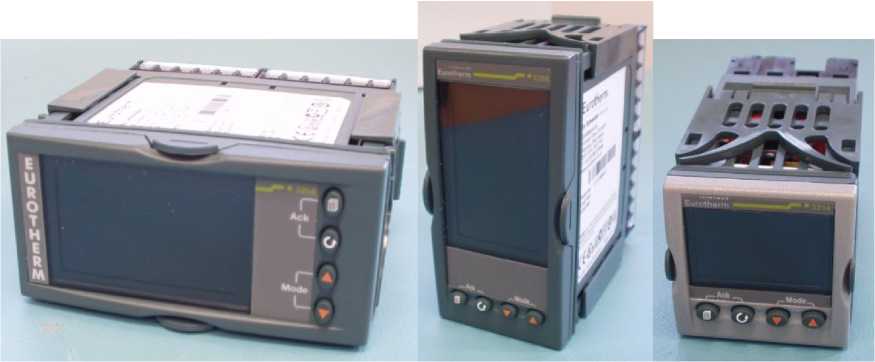

Рисунок 3 - Внешний вид контроллеров моделей 3208, 32h8, 3216

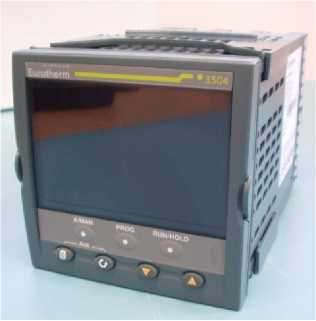

Рисунок 4 - Внешний вид контроллеров моделей 3504, 3508
Таблица 7 - Комплектность контроллеров
|
Наименование |
Количество, шт. |
|
Контроллер программируемый с измерительными каналами серий 2000, 3000 в исполнении и комплектности согласно заказу |
1 |
|
Руководство по эксплуатации контроллеров программируемых с измерительными каналами серий 2000, 3000 |
1 |
|
Комплект ЗИП |
1 |
Основные метрологические и технические характеристик контроллеров представлены в таблицах 3 - 5.
Таблица 3 - Метрологические технические характеристики контроллеров серии 2000
|
Измеряемый параметр |
Сигналы |
Пределы допускаемой основной абсолютной погрешности измерения параметра |
Допускаемый температурный коэффициент, на °С | |
|
на входе |
на выходе | |||
|
модели 2100 | ||||
|
Напряжение высокого уровня |
от 0 до 10 В |
Индикация 4 десятичных цифр |
±(4 мВ+0,0025 Х) |
±(0,1 мВ+0,00035 Х) |
|
Напряжение низкого уровня |
от -10 до +80 мВ |
±(20 мкВ+0,0025 | Х| ) |
±(0,2 мкВ+0,00008 | Х| ) | |
|
Сила постоянного тока |
от 0 до 20 мА, от 4 до 20 мА |
±(0,01 мА+(0,0025 + +0,01^ош1УХ) |
±(0,1 мкА+(0,00008 + +0,01-Ktm1) Х) | |
|
Сигналы (Ом) от ТС типа Pt100 |
от -200 до +850 °С |
±(0,5 °С + 0,0025 | t| ) °С |
±(0,015 °С+0,0001 | t| ) | |
|
Сигналы (мВ) от ТП |
См. таблицу 5 |
±(F1 + 0,0025| t| + +1,2 °С) 2 |
±(F5+ +0,00008 t +0,07 °С)2 | |
|
Измеряемый параметр |
Сигналы |
Пределы допускаемой основной абсолютной погрешности измерения параметра |
Допускаемый температурный коэффициент, на °С | |
|
на входе |
на выходе | |||
|
модели 2200 | ||||
|
Напряжение высокого уровня |
от 0 до 10 В |
Индикация 4 десятичных цифр |
±(2 мВ+0,0025 Х) |
±(0,1 мВ+0,0003 Х) |
|
Напряжение низкого уровня |
от -10 до +80 мВ |
±(10 мкВ+0,0025 | Х| ) |
±(0,2 мкВ+0,00008 | Х| ) | |
|
Сила постоянного тока |
от 0 до 20 мА |
±(4 мкА+(0,0025+ +0,015ош) Х) |
±(0,1 мкА+(0,00008 + +0,01<К(ш) Х) | |
|
Сигналы (Ом) от ТС типа Pt 100 |
от -200 до +850 °С, (от 0 до 400 Ом) |
±(0,5 °С+0,0025 11| ) |
±(0,015 °С+0,0001 | t| ) | |
|
Сигналы (мВ) от ТП |
См. таблицу 5 |
±(Fi+0,0025 | t| )+ +1,2 °С) 2 |
±(F5+0,00008 | t| + +0,03°С) 2 | |
|
Выход постоянного тока |
10 бит |
от 0 до 20 мА4 |
±(0,2 мА+0,02 I) |
±(12 мкА+0,0008 I) |
|
модели 2400 | ||||
|
Напряжение высокого уровня |
от 0 до 10 В |
Индикация 4 десятичных цифр |
±(2 мВ+0,002 Х) |
±(0,1 мВ+0,0002 Х) |
|
Напряжение низкого уровня |
от -100 до +100 мВ |
±(10 мкВ+0,002 | Х | ) |
±(0,2 мкВ+0,00004 | Х| ) | |
|
Токовый вход |
от 0 до 20 мА |
±(4 мкА+(0,0025+ +0,01-5ош) Х |
±(0,1 мкА+(0,00004 + +0,01-Kto) Х) | |
|
Сигналы (Ом) от ТС Pt 100 |
от -200 до +850 °С |
±(0,5 °С+0,0015 | t| ) |
±(0,015 °С+0,00005 | t| ) | |
|
Сигналы (мВ) от ТП |
См. таблицу 5 |
±(F2+0,002 | t| ) + +1,2 °С) 2 |
±(F5+0,00004 | t| + + 0,03 °С) 2 | |
|
Измеряемый параметр |
Сигналы |
Пределы допускаемой основной абсолютной погрешности измерения параметра |
Допускаемый температурный коэффициент, на °С | |
|
на входе |
на выходе | |||
|
Аналоговый выход управляющий |
10 бит |
от 0 до 20 мА3 от 0 до 10 В3 |
±2,5 % диапазона (приведенной, в рабочих условиях применения) | |
|
Аналоговый выход ретрансляционный |
11 бит |
от 0 до 20 мА3 от 0 до 10 В3 |
±0,5 % диапазона (приведенной, в рабочих условиях применения) | |
|
модели 2604, 2704 | ||||
|
1 Высокоточный вход/модуль; модуль для двух входов с общей отрицательной входной клеммой (precision PVinput, dual (probe) input) | ||||
|
Напряжение низкого и высокого уровня |
от 0 до 2 В |
Индикация 5 десятичных цифр |
±(0,5 мВ+0,0005 X) |
±(0,05 мВ+0,00003 X) |
|
от 0 до 10 В |
±(0,5 мВ+0,001 X) |
±(0,1 мВ+0,0001 X) | ||
|
от -40 до +40 мВ; от -80 до +80 мВ |
±(1,5 мкВ+0,0005 | X ) |
±(0,05 мкВ+0,00003 X ) | ||
|
Токовый вход |
от 0 до 20 мА |
±(1 мкА+(0,0005+ +0,01-5ош) X) |
±(0,02 мкА+(0,00003 + +0.01-Kto) X) | |
|
Сигналы (Ом) от ТС Pt 100 |
от -200 до +850 °С |
±(0,1 °С+0,0004 |t|) |
±(0,006 °С+0,00007 | t| ) | |
|
Сигналы (мВ) от ТП |
См. таблицу 5 |
± (F3+0,0005 | t| + +0,7 °С) 2 |
±(F6+0,00003| t| + +0,03°С) 2 | |
|
2 Аналоговый вход неизолированный | ||||
|
Аналоговый вход (1, неизолированный) |
от -10 до +10 В |
Индикация 5 десятичных цифр |
±(1,5 мВ+0,001 | X| ) |
±(0,1 мВ+0,00006 | Х | ) |
|
от 0 до 20 мА (R.m = 100 Ом) |
±(15 мкА+(0,001+ +0,01-5ош) X) |
±(1 мкА+(0,00006+ +0,01-Кш) Х) | ||
|
Измеряемый параметр |
Сигналы |
Пределы допускаемой основной абсолютной погрешности измерения параметра |
Допускаемый температурный коэффициент, на °С | |
|
на входе |
на выходе | |||
|
3 Модуль аналоговых входов | ||||
|
Аналоговый вход (до 4 модулей одновременно) |
от 0 до 2 В |
Индикация 5 десятичных цифр |
±(2 мВ+0,002 X) |
±(0,1 мВ+0,00004 X) |
|
от 0 до 10 В |
±(2 мВ+0,002 X) |
±(0,1 мВ+0,0002 X) | ||
|
от -100 до +100 мВ |
±(10 мкВ+0,002 |Х|) |
±(0,2 мкВ+0,00004 | X| ) | ||
|
от 0 до 20 мА |
±(4 мкА+(0,002 Х + +0,01-5сш) Х) |
±( 1 мкА+(0,00004 + +0,01-Кщ) Х) | ||
|
Сигналы (Ом) от ТС Pt100 |
от -200 до +850 °С |
±(0,4 °С+0,0015| t|) |
±(0,015 °С+0,00005 | t| ) | |
|
Сигналы (мВ) от ТП |
См. таблицу 5 |
±(Fs+0,002 | t| + +2,2 °С) 2 |
±(F5+0,00004 | t| + +0,04 °С) 2 | |
|
4 Модули аналогового вывода | ||||
|
Модули аналогового выхода (ретрансляционного) |
11 бит |
от 0 до 20 мА; от 0 до 10 В |
±0,5 % диапазона (приведенной, в рабочих условиях применения) | |
|
Модули аналогового выхода (управляю-шего) |
11 бит |
от 0 до 20 мА; от 0 до 10 В |
±2,5 % диапазона (приведенной, в рабочих условиях применения) | |
|
Двойной выход постоянного тока |
11 бит |
от 4 до 20 мА4 |
±1,0 % диапазона (приведенной. в рабочих условиях применения) | |
|
Выход постоянного тока высокого разрешения |
15 бит |
от 4 до 20 мА4 |
±1,0 % диапазона (приведенной, в рабочих условиях применения) | |
|
Таблица 4 - М |
етрологические характеристики контроллеров серии 3000 | |||
|
Измеряемый параметр |
Сигналы |
Пределы допускаемой основной абсолютной погрешности измерения параметра |
Допускаемый температурный коэффициент на °С | |
|
на входе |
на выходе | |||
|
модели 3204, 3208, 32h8i, 3216, 3216i | ||||
|
Токовый вход |
от 0/4 до 20 мА |
14 бит |
±(2 мкА+(0,0025 + +0,01-5сш) Х) |
±(0,2 мкА+(0,00006 + +0,01-Кш ) Х) |
|
Напряжение низкого уровня |
от -10 до +80 мВ |
14 бит +знак |
±(5 мкВ+0,0025 | Х| ) |
±(0,5 мкВ+0,00005| X ) |
|
Сигналы (Ом) от ТС Pt100 |
от -200 до +850 °С |
±(0,06 °С+0,0025 11| ) |
±(0,01 °С+0,0001 | t| ) | |
|
Сигналы (мВ) от ТП |
См. таблицу 5 |
±(F4 +0,0025| t| + +1,2 °С) |
±(F7+0,00005-| t| + +0,03 °С) | |
|
от трансформаторов тока |
от 0 до 50 мА (среднеквадратическое значение) частотой от 48 до 62 Гц |
Показания от 0 до 10 А, от 0 до 25 А, от 0 до 50 А, от 0 до 100 А |
4 % от показаний в диапазоне от 0,05 до 50 мА (относительной, в рабочих условиях применения) | |
|
Аналоговый выход |
13 бит |
от 0 до 20 мА (R < 500 Ом) |
±(100 мкА+0,01 I) для ОР1, ОР2. ±(50 мкА+0,01 I) для ОР3 (в модели 3216 отсутствует) |
±(4 мкА+0,0002 I) |
|
Вход удаленной уставки |
от 0 до 10 В |
14 бит |
±(0,5 мВ + 0,0025 Х) |
±(50 мкВ+0,00015 | X ) |
|
от 0 до 20 мА |
±(2 мкА +(0,0025 + +0,01-5ош) Х) |
±(0,2 мкА+(0,00015 + +0,01-Кш ) Х) | ||
|
модели 3504, 3508 | ||||
|
Для постоянно установленного блока (PV-input) | ||||
|
Токовый вход |
от 0 до 20 мА |
14 бит |
±(0,001 диапазона+ +0,01-5ош) |
±(0,0001 диап.+ +0,0bKta) |
|
Напряжение низкого уровня |
от -40 до +40 мВ |
16 бит |
±(5 мкВ+0,0006 | X ) |
±(0,2 мкВ+0,00003 Х) |
|
от -80 до +80 мВ |
±(8 мкВ+0,0006 | X ) |
±(0,2 мкВ+0,00003 Х) | ||
|
от 0 до 2,0 В |
±(0,45 мВ+0,0005 X) |
±(0,13 мВ+0,00003 Х) | ||
|
Напряжение высокого уровня |
от 0 до 10 В |
±(1,5 мВ+0,0007 X) |
±(0,066 мВ+0,00006 Х) | |
|
ТС Pt100 |
от -200 до +850 °С |
±(0,35 °С+ 0,00025| t| ) |
±(0,01 °С+0,000025 | t | ) | |
|
ТП |
См. таблицу 5 |
16 бит |
±(F4+0,0006 | t| +1,2 °С) |
±(F5+0,00003 | t| + +0,03 °С) |
|
Измеряемый параметр |
Сигналы |
Пределы допускаемой основной абсолютной погрешности измерения параметра |
Допускаемый температурный коэффициент на °С | |
|
на входе |
на выходе | |||
|
Для сменных модулей аналоговых сигналов | ||||
|
Напряжение низкого уровня |
от -100 до +100 мВ |
16 бит |
±(10 мкВ+0,002 | Х| ) |
±(0,2 мкВ+0,00004 | X ) |
|
Напряжение низкого уровня |
от 0 до 2 В |
16 бит |
±(2,0 мВ+0,002 X) |
±(0,1 мВ+0,00004 X) |
|
Напряжение высокого уровня |
от 0 до 10 В |
15,4 бит |
±(2,0 мВ+0,002 X) |
±(0,1 мВ+0,0002 X) |
|
ТС Pt100 |
от 0 до 400 Ом от -200 до +850 °С |
14 бит |
±(0,4 °С+0,0015 |t|) |
±(0,015 °С+0,00005 t ) |
|
ТП |
См. таблицу 6 |
16 бит |
±(F2+0,002 | t| +1,2 °С) |
±(F5+ +0,00004 | t| +0,04°С) |
|
Аналоговый выход управляющий |
10 бит |
от 0 до 20 мА3 3 от 0 до 10 В3 |
±2,5 % диапазона (приведенной, в рабочих условиях применения) | |
|
Аналоговый выход ретрансляционный |
11 бит |
от 0 до 20 мА3 3 от 0 до 10 В3 |
±0,5 % диапазона (приведенной, в рабочих условиях применения) | |
Примечания к таблицам 3-4:
Обозначения в таблицах:
Х, | Х| - измеренное значение входного сигнала и измеренное значение входного сигнала по модулю, соответственно, в единицах диапазона измерений;
t - показание в °С, | t| - показание в °С по модулю ;
Fi- - значения температур рабочих концов ТП (типы термопар - см. таблицу 5), соответствующих
U термоэ.д.с по номинальной статической характеристике согласно ГОСТ Р 8.585-2001:
|
Fi, °С |
F1 |
F2 |
F3 |
F4 |
F5 |
F6 |
F7 |
|
Цгермоэ.д.с, мкВ |
20 |
10 |
1,5 |
5 |
0,2 |
0,05 |
0,5 |
I- измеренное на выходе канала контроллера значение силы постоянного тока, мА.
-
1 В каналах измерения тока используется устанавливаемый при монтаже контроллера внешний шунт номиналом 2,49 Ом и 5ош= ±1 %, Ktm=±0,005 %/°С. Для более точных измерений возможен заказ шунта с 5ош =±0,1 %, Ktlll=±0,0015 %/°С (5ош - пределы допускаемой основной относительной погрешности шунта, %; Ktl- температурный коэффициент сопротивления шунта, %/° С).
-
2 Пределы допускаемой основной погрешности и температурные коэффициенты для каналов измерения сигналов термопар указаны с учетом погрешности канала компенсации температуры холодного спая.
-
3 В каналах выхода аналоговых сигналов тока R^rp < 600 Ом, напряжения - И.на|р > 500 Ом.
-
4 В каналах выхода аналоговых сигналов тока напряжение не должно превышать 20 В.
Таблица 5 - Диапазоны изменения входного сигнала, выраженные в °С, для каналов приема
|
сигналов термопа |
р контроллеров серий 2000 и 3000 | |
|
Тип ТП |
Диапазон измерений, °С | |
|
Для контроллеров серии 2000 |
Для контроллеров серии 3000 | |
|
B |
от 0 до 1820 | |
|
E |
от -200 (для серии 2400 от -250) до +1000 |
- |
|
J |
от -210 до +1200 | |
|
K |
от -200 до +1372 | |
|
L |
от -200 до +900 | |
|
N |
от -200 до +1300 | |
|
R |
от -50 до +1768 (для серии 2400 до 1700) |
от -50 до +1700 |
|
S |
от -50 до +1768 | |
|
T |
от -200 до +400 | |
Таблица 6 - Технические характеристики контроллеров
|
Параметр |
Модель контроллера |
Значение |
|
Нормальная температура окружающего воздуха, °С |
Серии 2000, 3000 |
от +23 до +27 |
|
Температура окружающего воздуха в рабочих условиях применения, °С |
2108, 2116, 2132, 2108i, 2116i, 2132i 2204е, 2208е, 2216е, серия 2400; 3204, 3208, 32h8i, 3216, 3216i |
от 0 до +55 |
|
2604, 2704, 3504, 3508 |
от 0 до +50 | |
|
Относительная влажность среды без конденсации, % |
2204е, 2208е, 2216е 2416, 3204, 3208, 32h8i, 3216, 3216i |
от 5 до 90 |
|
2108, 2108i, 2116, 2116i, 2132, 2132i, 2404, 2408, 2416, 2604, 2704, 3505, 3508 |
от 5 до 95 | |
|
Высота над уровнем моря, м, не более |
Серии 2000, 3000 |
2000 |
|
Напряжение питания переменного тока, В частотой от 48 до 62 Гц |
2108, 2108i, 2204е, 2208е, 2216е |
от 85 до 264-15%% |
|
2116, 2116i, 2132, 2132i |
от (100 до 240) ±15 % | |
|
24 +10% 24-15% | ||
|
2416 |
от 85 до 264 | |
|
от 20 до 29 (опция) | ||
|
3204, 3208, 32h8i, 3504, 3508 |
(от 100 до 230) ±15 % | |
|
24 +10% 24-15% |
|
Параметр |
Модель контроллера |
Значение |
|
Напряжение питания переменного тока, В частотой от 48 до 62 Гц |
2404, 2408 2604,2704, 3216, 3216i |
(от 100 до 230) +10% |
|
24+10% 24-15% | ||
|
3204, 3208,32h8i, 3504, 3508 |
(от 100 до 230) +10% | |
|
24+20% 24-15% | ||
|
Напряжение питания постоянного тока, В |
2132, 2132i,2116, 2116i |
24+20% 24-15% |
|
3216, 3216i, 2604,2704 | ||
|
3204, 3208,32h8i, 3504, 3508 |
24+20% 24 -15% ±5 % пульсации напряжения | |
|
2416 |
от 20 до 29 | |
|
Г абаритные размеры, ширина х высота х глубина, мм, не более |
2108, 2108i |
96х48х103 |
|
2116, 2116i |
24х48х103 | |
|
2132, 2132i, 2216е |
48х48х103 | |
|
2204е |
96х96х103 | |
|
2208е |
48х96х103 | |
|
2404, 2604, 2704, 3504 |
96х96х150 | |
|
2408, 3508 |
48х96х150 | |
|
2416 |
48х48х150 | |
|
3216 |
48х48х90 | |
|
3204 |
96х96х90 | |
|
3208 |
48х96х90 | |
|
32h8 |
96х48х90 | |
|
Масса, кг, не более |
2108, 2108i |
0,4 |
|
2116, 2116i, 2132, 2132i |
0,4 | |
|
2204е, 2704, 2604, 3508 |
0,6 | |
|
2208е, 3504 |
0,4 | |
|
2216е, 2416, 3216 |
0,25 | |
|
2404 |
0,44 | |
|
2408 |
0,67 | |
|
3204, 3208, 32h8i, 3126i |
0,7 |
