Номер по Госреестру СИ: 58997-14
58997-14 Приборы регистрирующие
(Nanodac™, E+PLC100™)
Назначение средства измерений:
Приборы регистрирующие Nanodac™, E+PLC100™ (далее - приборы) предназначены для измерений напряжения постоянного тока, силы постоянного тока (при использовании шунтирующих резисторов), сигналов от термопар и термопреобразователей сопротивления различных градуировок, контактных сигналов, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации.

Внешний вид.
Приборы регистрирующие
Рисунок № 1

Внешний вид.
Приборы регистрирующие
Рисунок № 2
Программное обеспечение
Установка программного обеспечения (ПО) производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка ПО, изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО.
Метрологические характеристики приборов, приведённые в таблице 2, нормированы с учетов влияния на них ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровеню защиты «средний» по Р 50.2.077-2014. В таблице 1 приведены идентификационные данные программного обеспечения.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
iTools |
CODESYS |
Номер версии (идентификационный номер ПО) |
V5 и выше |
V3 и выше |
Цифровой идентификатор ПО |
не используется |
не используется |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус приборов методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений указаны в руководствах по эксплуатации на приборы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам регистрирующим Nanodac™, E+PLC100TMГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 58997-14 «Приборы регистрирующие NanodacTM, E+PLC100TM. Методика поверки», утвержденным ФГУП «ВНИИМС»
16.05.2014 г.
Перечень основного оборудования для поверки:
-
- калибратор - вольтметр универсальный В1-28 (в режиме воспроизведений: Ди= ±(0,003%и+0,0003%им); AI= ±(0,006%I+0,002%IM); в режиме измерений ± (0,01 % I + 0,0015 % In), Ди= ±(0,003%и+0,0003%им));
-
- магазин сопротивлений Р 3026-1, 0 -10 кОм, кл.т. 0,002/1,5^10-6.
Изготовитель
Eurotherm Ltd., ВеликобританияFaraday Close, Durrington, Worthing, West Sussex, BN13 3PL, United Kingdom. http://www.eurotherm.co.uk/
Заявитель
ООО "Инвенсис Проусесс Системс"
Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1, тел. (495) 663-77-73, ф. (495) 663-77-74
www.invensys.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями приборов.
Прибор представляет собой устройство в металлическом корпусе с цветным жидкокристаллическим сенсорным дисплеем, на котором отображаются: числовые значения измеряемых величин, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном изображении и т.д.), набором функциональных клавиш, разъемами для подключения электропитания, цепей сигнализации, интерфейсов.
Приборы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса) на внутреннюю карту памяти (50 Мбайт) или на флэш-карту, позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Прибор может быть подключен к сети Ethernet и поддерживает функции Вебсервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколам SMTP и POP3. Кроме того, он может осуществлять обмен данными по сетевому протоколу Modbus.
Общий вид приборов NanodacTM представлен на рисунке 1, приборов E+PLC100TM на рисунке 2.

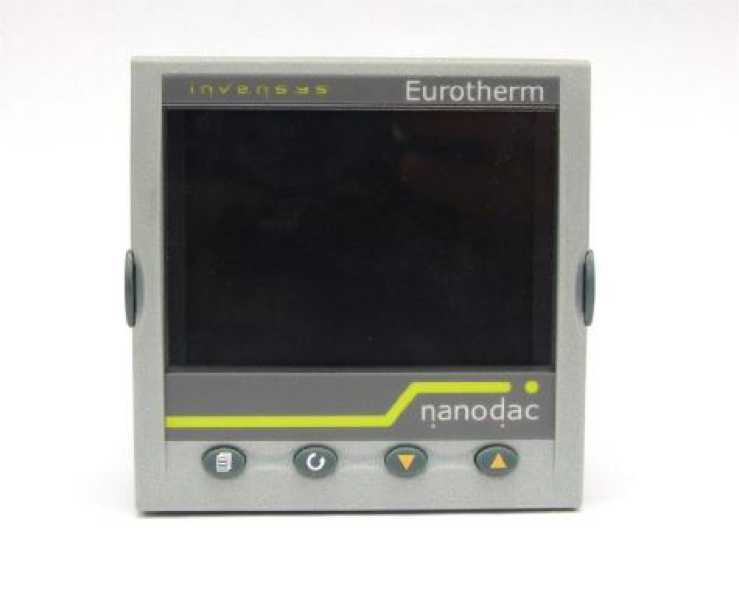

Рисунок 1 - Общий вид приборов Nanodac™

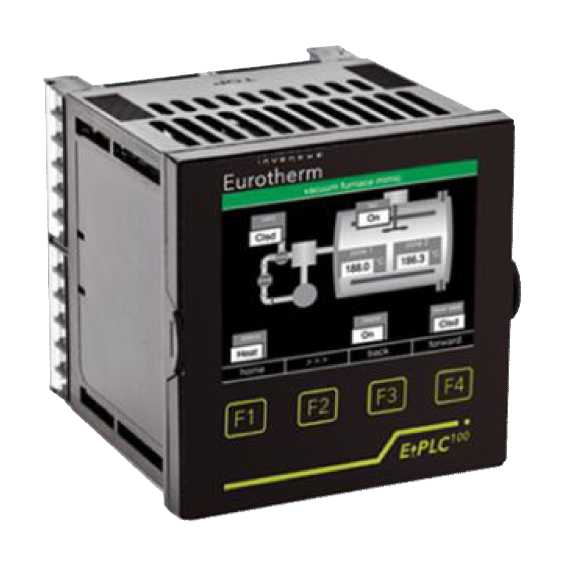

Рисунок 2 - Общий вид приборов E+PLC100TM
Лист № 3 Всего листов 6
Комплектность контроллеров определяется индивидуальным заказом.
В комплект поставки также входят :
- комплект общесистемного программного обеспечения;
- руководство по эксплуатации;
- методика поверки.
Основные метрологические характеристики приборов приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики приборов
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр. среды, ± |
Примечания | |
на входе |
на выходе | |||
от минус 40 до + 40 мВ |
± (0,053 % от изм. знач. + 4,6 мкВ) |
( 0,0013% от изм. знач. + 0,2 мкВ.)/°С | ||
от минус 80 до + 80 мВ |
± (0,052 % от изм. знач. + 7,5 мкВ) |
(0,0013% от изм. знач. + 0,2 мкВ)/°С |
Rвх=100 МОм | |
от минус 2 до + 2 В |
16 бит |
± (0,044 % от изм. знач. + 420 мкВ) |
(0,0013% от изм. знач. + 125 мкВ.)/°С | |
от синус 3 до + 10 В |
± (0,063 % от изм. знач. + 1,5 мВ) |
(66 мкВ + 0,0045% от изм. знач.)/°С |
RвX=62,5кОм для U > 5,6 В; R.iSx=667 кОм для U < 5,6 В | |
от 0 до 20 мА от 4 до 20 мА (с шунтом 1 Ом или 1 кОм, кл.т. 0,1) |
см. примечание к таблице 2 |
Rвх=2,49 Ом |
Окончание таблица 2
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр. среды, ± |
Примечания | |
на входе |
на выходе | |||
Сигналы от ТП: K: от минус 270 до +1372 °C; Е: от минус 270 до +1000 °C; J: от минус 210 до +1200 °C; T: от минус 270 до +400 °C; N: от минус 270 до +1300 °C; L: от минус 200 до +800 °C; R: от минус 50 до +1768 °C; S: от минус 50 до +1768 °C; B: от 0 до +1820 °C |
16 бит |
± (0,023 % от изм. знач. в «°С»+ 0,31 °С) |
(0,01°С + 0,0025% от изм. знач.)/°С |
Погрешность канала компенс t х.с. ± 1 ° С |
от 0 до 400 Ом Pt100: от минус 200 до +850 °C |
± (0,023 % от изм. знач. в «°С» + 0,31 °С) |
(0,01°С + 0,0025% от изм. знач.)/°С |
3-х пров. схема подкл. | |
11 бит |
от 0 до 20 мА |
± (1 % от изм. знач. + 100 мкА) |
0,01 % от изм. знач./°С |
1<„ 500 Ом |
11 бит |
от 0 до 10 В |
± (1 % от изм. знач. + 50 мВ) |
0,01 % от изм. знач./°С |
Примечание - Измерение силы постоянного тока проводится с использованием шунтирующих резисторов. Пределы допускаемой абсолютной погрешности при этом определяются по формуле:
D ■=±(DT+ 'R')
где D I - пределы абсолютной погрешности измерения постоянного тока;
DU - пределы абсолютной погрешности измерения напряжения постоянного тока;
D R - пределы допустимого абсолютного отклонения действительного значения сопротивления резистора от номинального;
R - номинальное сопротивление шунтирующего резистора;
Х - измеренное значение постоянного тока.
Лист № 5 Всего листов 6 Рабочие условия применения:
- температура окружающей среды от 0 до 55 ° С ;
- относительная влажность от 0 до 90 % без конденсации влаги;
- напряжение питания: (от 100 В до 230 В) ± 15 % или 24 В +10%-15% переменого тока частотой (от 48 до 62) Гц; 24 В +20%-15% постоянного тока.
Температура хранения от минус 20 до 70 °С.
Габаритные размеры, мм, не более: 92х92х90
Масса, кг, не более: 0,44.
Средний срок службы, лет, не менее 12.
