Номер по Госреестру СИ: 58700-14
58700-14 Комплексы измерительно-вычислительные и управляющие
(Foxboro PAC)
Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие Foxboro PAC (далее -комплексы) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, частоты следования импульсов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов, многоконтурного ПИД- регулирования.
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.10.2019
Номер записи - 149382
ID в реестре СИ - 371782
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Eurotherm Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1523 от 2014.10.06 Об утверждении типов средств измерений (ГР 58673-14 - 58723-14)
№507 от 2020.03.12 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (Foxboro PAC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eurotherm Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42665-17 05.04.2022 |
Регистраторы безбумажные графические, 6000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
49230-12 12.03.2017 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
58447-14 15.09.2019 |
Приборы регистрирующие, Versadac™, E+PLC400™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58700-14 07.10.2019 |
Комплексы измерительно-вычислительные и управляющие, Foxboro PAC Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58864-14 24.10.2019 |
Контроллеры , Piccolo™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58997-14 12.11.2019 |
Приборы регистрирующие, Nanodac™, E+PLC100™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
59779-15 06.02.2020 |
Контроллеры , EPack™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
67822-17 19.06.2022 |
Контроллеры программируемые с измерительными каналами, 2000, 3000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
67916-17 19.06.2022 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
42666-18 20.08.2023 |
Контроллеры программируемые с измерительными каналами, Mini8 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
72198-18 24.08.2024 |
Контроллеры мощности, EPower Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
Кто поверяет Комплексы измерительно-вычислительные и управляющие (Foxboro PAC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительно-вычислительные и управляющие (Foxboro PAC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение комплексов можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики измерительных модулей контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение LINtools позволяет создавать новые базы данных LIN, редактировать существующие конфигурации на месте эксплуатации объекта управления в режиме онлайн (реконфигурирование в режиме онлайн не разрешается, если модули IOC синхронизированы), чтобы они соответствовали изменениям, внесенным в технологическую установку. Все обработанные данные в базе данных LIN могут быть переданы через протокол связи Modbus. Программа Modbus Tools (входит в состав LINtools) используется для конфигурирования параметров Modbus.
Базы данных LIN редактируются с помощью программного обеспечения LINtools. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Прикладная программа для разработки и загрузки пользовательских программ и выполнения технического обслуживания и диагностики. |
LINtools |
V5.0 и выше |
по номеру версии |
Не используется |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Комплексы измерительно
вычислительные и управляющие Foxboro PAC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Foxboro PAC
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденной ВНИИМС 16 июня 1999 г. с изменением № 1, утверждённым ФГУП «ВНИИМС» 28.11.2011.
Перечень основных средств поверки: - калибратор - вольтметр универсальный В1-28 (в режиме воспроизведений: Ди= ±(0,003%и+0,0003%им);
Д1= ±(0,006%1+0,002%1м); в режиме измерений ± (0,01 % I + 0,0015 % 1П),
Ди= ±(0,003%U+0,0003%UM)); магазин сопротивлений Р 4831 (кл.т. 0,02), частотомер электронно-счётный Ч3-63, генератор сигналов Г5-60 (погрешность установки
длительности Д (10-6t + 10 нс)).
Изготовитель
Eurotherm Ltd., Великобритания
Faraday Close, Durrington, Worthing, West Sussex, BN13 3PL, United Kingdom.
http://www.eurotherm.co.uk/
Заявитель
ООО "Инвенсис Проусесс Системс"
Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1, тел. (495) 663-77-73, ф. (495) 663-77-74 www.invensys.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Комплексы строятся на базе контроллеров Т2550 РАС и Т2750 РАС, обеспечивающих отказоустойчивость с помощью архитектуры двойного модульного резервирования. Контроллеры состоят из следующих модулей аналогового ввода/вывода:
AI2 - 2-х канальный универсальный модуль аналогового ввода сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления;
AI3 - 3-х канальный модуль аналогового ввода сигналов силы постоянного тока;
AI4 4-х канальный модуль аналогового входа сигналов силы и напряжения постоянного тока, сигналов от термопар;
AO2 -2-х канальный модуль аналогового вывода сигналов силы и напряжения постоянного тока;
FI - 2-х канальный модуль измерения частоты;
ZI2 - одноканальный модуль аналогового ввода сигналов напряжения постоянного тока низкого уровня, сигналов от термопар.

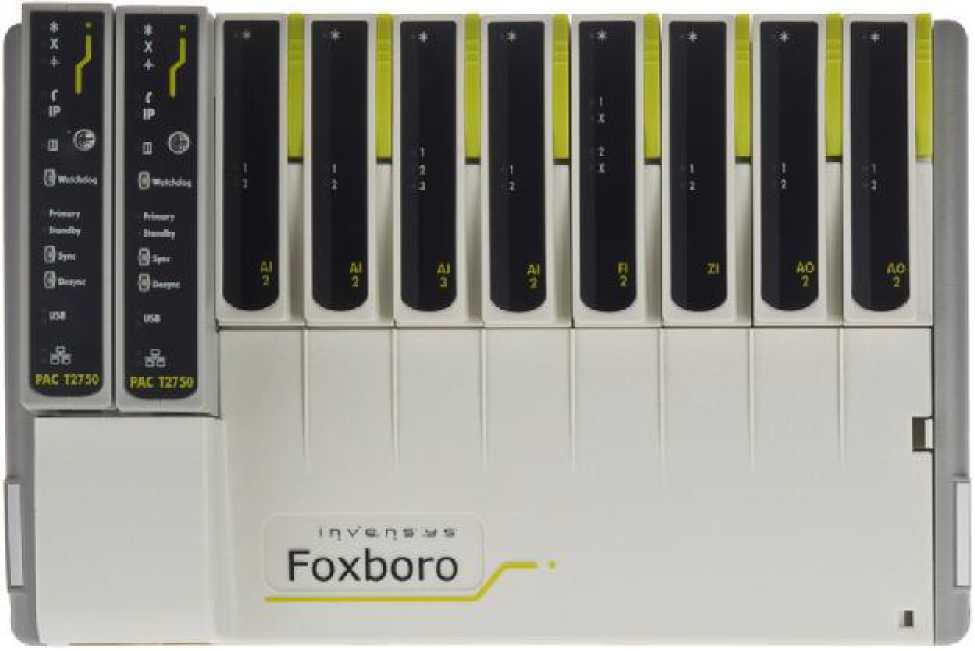

Внешний измерительно-вычислительного и управляющего комплекса Foxboro PAC на базе контроллера Т2570 РАС представлен на рисунке 1.
Рисунок 1 - Внешний вид измерительно-вычислительного и управляющего комплекса Foxboro PAC на базе контроллера Т2570 РАС
Комплектность комплексов измерительно-вычислительных и управляющих Foxboro PAC определяется индивидуальным заказом.
В комплект поставки также входят:
-
- комплект общесистемного программного обеспечения;
-
- комплект внешних устройств;
-
- комплект ЗИП;
-
- руководство по эксплуатации.
Основные технические характеристики измерительно-вычислительных и управляющих комплексов Foxboro PAC с измерительными модулями приведены в таблице 2.
Таблица 2. Технические и метрологические характеристики Foxboro PAC
|
Модуль |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффицицент |
|
AI2 |
± 25 мА |
16 бит |
± (2 мкА + 0,1 % от значения входного сигнала |
± 0,005 % от значения входного сигнала/°С |
|
± 150 мВ Сигналы от термопар типов: J, K, L, R, B, N, T, S, |
16 бит |
± (10 мкВ + 0,1 % от значения входного сигнала) Погреш. канала компенсации темп. хол. спая ±1°С (со встроенным термочувствительным элементом) |
± 0,004 % от значения входного сигнала / °С | |
|
± 10,3 В |
16 бит |
± (2 мВ + 0,1 % от значения входного сигнала) |
± 0,004 % от значения входного сигнала / °С | |
|
0 - 1,8 В |
16 бит |
± (20 мкВ + 0,1 % от значения входного сигнала) |
± 0,004 % от значения входного сигнала / °С |
Продолжение таблицы 2
|
Модуль |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффицицент |
|
AI2 |
Сигналы от термопреобразователей сопротивления типа Pt100 (0...420 Ом) |
15 бит |
± (0,05 °С + 0,1 % от значения входного сигнала в градусах Цельсия) |
± 0,003 % от значения входного сигнала / °С |
|
от 0 до 640 Ом |
15 бит |
± (0,1 Ом + 0,1 % от значения входного сигнала) |
± 0,003 % от значения входного сигнала/ °С | |
|
от 0 до 7 кОм |
15 бит |
± (1 Ом + 0,1 % от значения входного сигнала) |
± 0,003 % от значения входного сигнала/ °С | |
|
AI3 |
± 28 мА |
16 бит |
± (2 мкА + 0,1 % от значения входного сигнала) |
± 0,005 % от значения входного сигнала/°С |
|
AI4 |
± 150 мВ Сигналы от термопар типов: J, K, L, R, B, N, T, S |
16 бит |
± ( 10 мкВ + 0,1 % от значения входного сигнала) Погреш. канала компенсации темп. хол. спая ±1°С (со встроенным термочувствительным элементом) |
± 0,004 % от значения входного сигнала / °С |
|
± 25 мА |
16 бит |
± (2 мкА + 0,1 % от значения входного сигнала) |
± 0,005 % от значения входного сигнала/°С | |
|
AO2 |
14 бит |
от -0,1 до 20,5 мА |
± (20 мкА + 0,1 % от значения входного сигнала) |
± 0,005 % от значения входного сигнала/ °С |
|
14 бит |
от -0,3 до 10,3 В |
± (10 мВ + 0,1 % от значения входного сигнала) |
± 0,005 % от значения входного сигнала/ °С | |
|
FI2 |
Импульсы: амплитуда от 0 до 20 В или от 0 до 20 мА, частота от 0,01 Гц до 40 кГц |
15 бит |
± 0,01 % от значения входного сигнала |
± 0,016 % от значения входного сигнала (в диапазоне рабочих температур) |
Окончание таблицы 2
|
Модуль |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффицицент |
|
ZI |
от -77 до 100 мВ Сигналы от термопар типов: J, K, L, R, B, N, T, S |
16 бит |
± (10 мкВ + 0,1 % от значения входного сигнала) Погреш. канала компенсации темп. хол. спая ±1,3 °С (со встроенным термочувствительным элементом) |
± 0,003 % от значения входного сигнала / °С |
|
от -10 до 1800 мВ |
15 бит |
± (20 мкВ + 0,2 % от значения входного сигнала) |
± 0,004 % от значения входного сигнала/ °С |
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации контроллера.
Рабочие условия применения:
- температура окружающего воздуха от 0 до + 55 ° С
( нормальная температура + 25 ° С );
- относительная влажность от 5 до 95 % без конденсации;
- напряжение питания от 85 до 265 В переменного тока;
Габаритные размеры и масса - в зависимости от комплектации.
Температура хранения от минус 25 до 85 °С.
