Номер по Госреестру СИ: 49230-12
49230-12 Преобразователи частоты измерительные
(G478-0001)
Назначение средства измерений:
Преобразователи частоты измерительные G478-0001 (далее по тексту - преобразователи) предназначены для измерения и линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи частоты измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на заднюю панель преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи частоты измерительные G478-0001. Паспорт.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям частоты измерительным G478-0001.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
МИ 1570-86 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется в соответствии с МИ 1570-86 «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».Основное поверочное оборудование:
-
- частотомер Ч3-54, погрешность измерений 540"7;
-
- вольтметр универсальный цифровой В7-78/1, погрешность по постоянному напряжению ±0,0051 %;
-
- мера электрического сопротивления постоянного тока многозначная Р3026, диапазон воспроизведения от 10 Ом до 10 кОм, класс точности 0,002;
-
- генератор Г3-56/1, диапазон от 20 до 200000 Гц, выходной сигнал от 5 до 50 В.
Заявитель
Общество с ограниченной ответственностью «Рустек»194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203, 204 тел. (812) 703-07-83, 703-07-85, факс. (812) 703-07-83 www.rustek.net, info@rustek.net
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Московской области»Регистрационный номер 30083-08 от 23 декабря 2008 г.
Адрес: пос. Менделеево, Солнечногорский р-н, Московская обл., 141570 тел. (495) 994-22-10 факс (495) 994-22-11 www.mencsm.ru
Принцип действия преобразователей состоит в измерении и масштабном преобразовании частоты подаваемых на вход напряжений переменного тока в униполярные сигналы напряжения постоянного тока, связанные линейной зависимостью с частотой входного переменного тока.
Преобразователь содержит входной фильтр, компаратор и цифровой измеритель длительности периода. Конструктивно он состоит из следующих основных частей: пластмассового корпуса с двумя боковыми панелями, печатной платы обработки с электронными схемами, торцовой панели с элементами индикации, разъемами для подключения входных и выходных сигналов, потенциометром для регулирования уровня чувствительности и кнопкой калибровки. Разъемы имеют зажимы с фиксацией винтами. Система индикации имеет светодиоды, сообщающие о режимах работы преобразователя и использующиеся при настройке входного и выходного сигналов. На левой боковой панели установлен переключатель для установки режимов выходного сигнала преобразователя.
Преобразователь можно отрегулировать на месте использования практически для любого частотного входа в соответствии с выходным сигналом постоянного тока в нужном диапазоне. Это дает широкие возможности по регулировке различных частотно-регу-лируемых приводов, магнитных датчиков для систем сбора данных и управления, турбинных расходомеров и других преобразователей импульсного и частотного выхода.
Преобразователи устанавливаются на вертикальную или горизонтальную стандартную монтажную DIN-рейку.
По условиям эксплуатации преобразователи относятся к III группе ГОСТ 22261-94 с
расширенным температурным диапазоном.

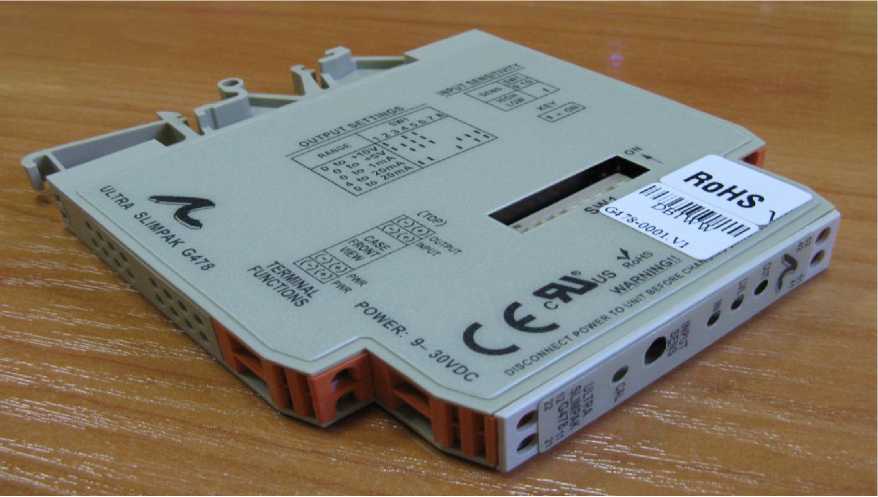

Рисунок 1 - Общий вид преобразователя частоты G478 - 0001
Комплект поставки прибора соответствует таблице 2. Таблица 2
Наименование и условное обозначение |
Количество |
Преобразователь частоты измерительный G478-0001 |
1 шт. |
Шнур питания |
1 шт. |
Преобразователь частоты измерительный G478-0001. Паспорт. |
1 экз. |
Основные метрологические и технические характеристики преобразователей приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Вход | |
Частотный диапазон входного сигнала, Гц |
от 2 до 10000 |
Диапазон амплитуд входного сигнала, В |
от 0,15 до 150 |
Входной импеданс, кОм, более |
10 |
Допустимое значение амплитуды входного сигнала, В |
180 |
Допустимое значение частоты входного сигнала, кГц |
20 |
Выход | |
Диапазоны выходного напряжения, В |
0 - 5 0 - 10 |
Диапазоны выходного тока, мА |
0 - 1 0 - 20 4 - 20 |
Пределы допускаемой основной приведенной погрешности измерения частоты (включая нелинейность, гистерезис), % от выбранного диапазона при 23 °С |
±0,1 |
Пределы дополнительной приведенной погрешности измерения частоты в рабочем диапазоне температур, %/°С от выбранного диапазона |
±0,025 |
Общие характеристики | |
Ослабление синфазной помехи, дБ, более: | |
постоянный ток |
100 |
частота более 60 Гц |
80 |
Электрическая прочность изоляции, В постоянного тока |
1800 |
Параметры питания: диапазон напряжения питания постоянного тока, В |
от 9 до 30 |
потребляемая мощность, средняя, Вт |
1,5 |
потребляемая мощность, максимальная, Вт |
2,5 |
Г абаритные размеры (ширина х высота х глубина), мм, не более |
105,2х90х12,6 |
Масса (без кабеля), кг, не более |
0,23 |
Рабочие условия применения: диапазон температур окружающего воздуха, °С |
от 0 до 55 |
относительная влажность воздуха, % |
от 25 до 90 при 25 °С |
атмосферное давление кПа (мм рт. ст.) |
84-106,7 (630 - 800) |
Средняя наработка на отказ, ч, не менее |
36000 |
Средний срок службы, лет, не менее |
10 |
