Номер по Госреестру СИ: 42665-17
42665-17 Регистраторы безбумажные графические
(6000)
Назначение средства измерений:
Регистраторы безбумажные графические серии 6000 (далее - регистраторы) предназначены для измерения стандартизованных аналоговых выходных сигналов датчиков в виде силы и напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления, регистрации и хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.

Внешний вид.
Регистраторы безбумажные графические
Рисунок № 1

Внешний вид.
Регистраторы безбумажные графические
Рисунок № 2
Программное обеспечение
Встроенное микропрограммное ПО загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, доступ к нему защищен паролем.
Метрологические характеристики регистраторов определены с его использованием.
Управление конфигурированием регистраторов и экранов отображения полученной информации можно проводить с использованием интерфейса оператора встроенного ПО и в удаленном режиме с применением программы Bridge (опция).
Обновить версию ПО можно как в удаленном режиме (используя удаленный регистратор с новой версией ПО либо удаленный FTP-сайт), так и вручную с карты памяти. Информация о переконфигурировании регистратора доступна при наличии доступа по паролю к этой операции и фиксируется в информационном файле ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Product Software- |
Номер версии (идентификационный номер) ПО |
V5.40 или выше |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным графическим серии 6000
Поверка
Поверкаосуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки.
Основное средство поверки:
калибратор универсальный Н4-7 (регистрационный номер в Федеральном информационном фонде № 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с Ограниченной Ответственностью «Шнейдер Электрик Системс» (ООО «Шнейдер Электрик Системс»)Юридический адрес: Москва, ул. Петровка, д. 27
Адрес: 125040, г. Москва, Звенигородское шоссе, д.18/20, к.1
Телефон: +7 (495) 648-95-13, +7 (495) 648-95-14
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E - mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия регистраторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов, регистрации и хранения измеренных значений в цифровом виде за заданные интервалы времени. Возможно приведение результатов к диапазону измерений физических параметров датчиков на входе регистраторов.
Регистраторы безбумажные графические серии 6000 представляют собой цифровые компьютеризированные электронные многоканальные средства измерений электрических выходных сигналов датчиков силы и напряжения постоянного тока, сигналов термопар (ТП) и термопреобразователей сопротивлений (ТС) стандартизованных градуировок, имеют широкие возможности для программирования расчетов и выполняемых логических функций. Регистраторы имеют релейные выходы для аварийной сигнализации. Они применяются в составе измерительных систем, используемых для автоматизации технологических процессов различных отраслей промышленности.
На сенсорном экране регистраторов могут воспроизводиться числовые значения измеряемых величин (до 7 знаков), вспомогательная служебная информация, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном или круговом изображении). Число измерительных каналов - до 16 для модели 6100A, до 48 для модели 6180А, число цветов изображения до 55, полезная ширина диаграммы 100 или 180 мм, частота регистрации до 8 Гц.

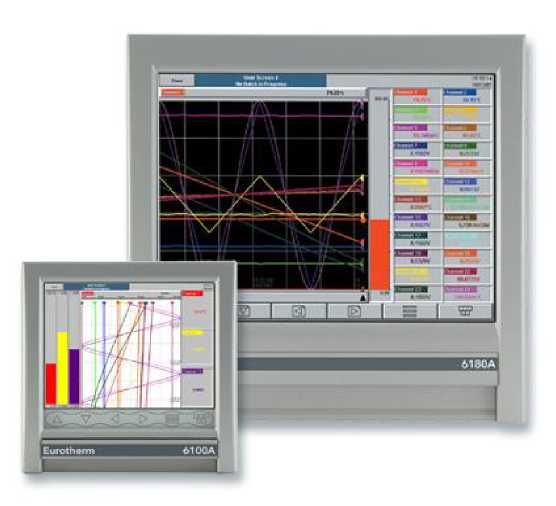

Внешний вид регистраторов представлен на рисунке 1.

Ы80А
а)

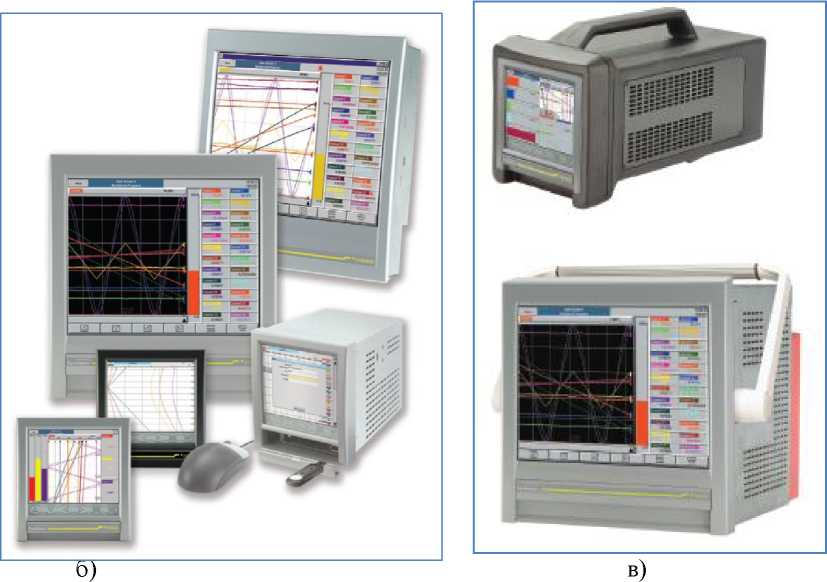

Рисунок 1 - Внешний вид регистраторов: а) передней панели; б) - в корпусе для монтажа на панель; в)- 6100A - в портативном варианте.
Пломбирование регистраторов не предусмотрено.
Выпускаются модели 6100A и 6180A регистраторов, которые различаются габаритными размерами, числом входов-выходов и выходных реле, размерами дисплея.
Регистраторы могут изготавливаться по заказу с различным числом и видами входных сигналов, в корпусе для монтажа на панель (рисунок 1б) и в портативном варианте с ручкой (рисунок 1в).
Регистраторы имеют многостраничные меню, которыми можно управлять кнопками на передней панели. Регистраторы оснащены картой памяти CD или Compact Flash, разъем для которой расположен под дисплеем. На передней панели приборов находятся также кнопки навигации. Имеется вариант исполнения регистраторов с запираемой откидной панелью, за которой находится стилус, разъем для карты памяти и USB-порт.
Регистраторы оснащены соединением TCP/IP Ethernet и возможностью подключения к удаленным устройствам с помощью интерфейса Modbus. Регистраторы могут работать в сети.
Таблица 6 - Комплектность
Наименование |
Обозначение |
Количество, шт. |
Регистратор безбумажный графический* |
6100A либо 6180A |
согласно заказу |
Комплект программного обеспечения |
согласно заказу | |
Комплект внешних устройств |
согласно заказу | |
Комплект ЗИП |
согласно заказу | |
Комплект технической документации |
согласно заказу | |
* Комплектность приборов определяется индивидуальным заказом. |
Основные метрологические и технические характеристики регистраторов представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики регистраторов моделей 6100A, 6180A по каналам измерений напряжения и сопротивления постоянному току
Диапазон измерений |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффициент |
от -38 до +38 мВ |
±(0,03 % X+0,052 % D) |
±2540-6 X/ °С |
от -150 до +150 мВ |
±(0,029 % X +0,039 % D) |
±2540-6 X/ °С |
от -1 до +1 В |
±(0,029 % X+0,029 % D) |
±2540-6 X/ °С |
от -20 до +20 В |
±(0,393 % X+0,033 % D) |
±388И0-6 X/ °С |
от 0 до 150 Ом |
±(0,037 % Rx+0,077 % Rd) |
±3040-6 X/ °С |
от 0 до 600 Ом |
±(0,037 % Rx+0,057 % Rd) |
±3040-6 X/ °С |
от 0 до 5 кОм |
±(0,04% Rx+0,041% Rd) |
±3040-6 X/ °С |
Примечания-
Rx - показания регистратора, Ом; Rd - диапазон измерений, Ом;
|
Таблица 3 - Метрологические характеристики регистраторов моделей 6100A, 6180A по каналам измерений сопротивления от термопреобразователей сопротивления
Тип ТС |
Диапазон изменения входного сигнала, выраженный в °С |
Пределы допускаемой абсолютной погрешности линеаризации*, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
Ni 100 |
от -60 до +180 |
±0,01 °С |
Сумма пределов допускаемой погрешности линейности и основной погрешности в Омах -см. табл. 2 |
Pt 100/1000 |
от -200 до +850 |
±0,01 °С |
Примечание - дополнительная температурная погрешность каналов определяется допускаемым температурным коэффициентом каналов измерения сопротивления постоянному току - см. таблицу 2.
Таблица 4 - Метрологические характеристики регистраторов моделей 6100A, 6180A по каналам измерений сигналов термопар
Тип ТП |
Диапазон изменения, входного сигнала, выраженный в °С |
Пределы допускаемой абсолютной погрешности линеаризации*, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
B |
от 0 до 1820 |
± 1,7 (от 0 до 400 °С), ±0,03 (от 400 до 1820 °С). |
Сумма пределов допускаемой погрешности линейности, основной погрешности милливольтового диапазона (см. табл. 2) и погрешности канала компенсации температуры холодного спая ±1°С |
E |
от -270 до +1000 |
±0,03 | |
J |
от -210 до +1200 |
±0,02 | |
K |
от -270 до +1370 |
±0,04 | |
L |
от -200 до +800 |
±0,02 | |
N |
от -270 до +1300 |
±0,04 | |
R,S |
от -50 до +1760 |
±0,04 | |
T |
от -270 до +400 |
±0,02 °С | |
Примечания
|
Примечание r к таблицам 3-4 -
* погрешность линеаризации входного сигнала (сопротивления от ТС в табл.3 , напряжения постоянного тока от ТП в табл.4) в температуру, измеряемую температурными датчиками (ТС и ТП).
Пределы относительной погрешности хода встроенных часов регистраторов составляют: основной ±0,0005 %/год,
в рабочих условиях применения ±0,002 %/ год.
Имеется возможность синхронизации ведения времени встроенных часов от внешних источников.
Таблица 5 - Технические характеристики
Параметр |
Значение для моделей | |
6100A |
6180A | |
Нормальная температура окружающего |
от +18 до +22 | |
воздуха, °С | ||
Относительная влажность среды без |
от 5 до 80 | |
конденсации, % | ||
Высота монтажа над уровнем моря, м, не более |
2000 | |
Температура окружающего воздуха в рабочих |
от 0 до + 50 | |
условиях применения, °С | ||
Напряжение питания постоянного тока*, В |
от 110 до 370 | |
для низковольтной версии* |
от 20 до 54 | |
Напряжение питания переменного тока, В |
от 100 до 230 | |
частотой, Гц |
от 47 до 63 | |
для низковольтной версии | ||
Напряжение питания переменного тока, В |
от 20 до 45 | |
частотой, Гц |
от 45 до 400 |
Продолжение таблицы 5
Параметр |
Значение для моделей | |
6100A |
6180A | |
Г абаритные размеры, мм, не более |
144х144х246,5 |
292х292х260,9 |
Масса, кг, не более |
3 |
7 |
*) опция не используется, если требуется изолированный источник питания измерительного преобразователя |
