Номер по Госреестру СИ: 72198-18
72198-18 Контроллеры мощности
(EPower)
Назначение средства измерений:
Контроллеры мощности EPower (далее - контроллеры) предназначены для измерений измерительных преобразований сигналов напряжения и силы постоянного и переменного тока, сигналов частоты переменного тока, активной мощности, сигналов от термопар и термопреобразователей сопротивления, а также для воспроизведения сигналов напряжения и силы постоянного тока

Внешний вид.
Контроллеры мощности
Рисунок № 1
Программное обеспечение
Встроенное микропрограммное ПО загружается в постоянную память контроллеров на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении срока службы контроллера.
Меню конфигурирования контроллеров защищены от несанкционированного доступа паролями.
Степень защиты ПО контроллеров мощности EPower от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер) ПО |
V3.07 или выше |
Цифровой идентификатор ПО |
отсутствует |
Другие идентификационные данные, если имеются |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам мощности EPower
Поверка
Поверкаосуществляется по документу МП 201-050-2017 «Контроллеры мощности EPower. Методика поверки», разработанной и утверждённой ФГУП «ВНИИМС» 25.12.2017 г.
Основные средства поверки:
- калибратор универсальный Н4-7 (регистрационный № 22125-01);
- мультиметр цифровой прецизионный 8508A (регистрационный № 25984-08);
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00);
- магазин сопротивлений МСР-60М (регистрационный № 1408-60).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Контроллеры EPower построены по модульному принципу. Один контроллер может содержать от двух (управление однофазной мощностью) до пяти (управление трехфазной мощностью) модулей, один из которых является измерительно-управляющим модулем, а остальные -силовыми модулями,
Контроллеры оснащены 4-строчным 10-символьным дисплеем для индикации измеренных значений, диагностической информации, сообщений.
Дополнительно контроллеры могут быть оснащены удаленным терминалом с дисплеем.
Силовые модули содержат тиристорную схему, осуществляющую регулирование силы электрического тока, измерительный трансформатор тока, вентиляторы охлаждения (кроме рассчитанных на ток 50 и 100 А) и быстродействующие предохранители.
Измерительно-управляющий модуль содержит процессор, аналого-цифровые и цифроаналоговые преобразователи. Он содержит 2 входа аналоговых сигналов, один выход аналогового сигнала (тока или напряжения, конфигурируются программно) и цифровой вход для связи с удаленным терминалом. В соответствии с программой и измерительной информацией, поступающей на входы модуля, в том числе от измерительных трансформаторов тока, вырабатываются сигналы управления фазовым углом зажигания тиристоров в различных режимах, чем и достигается регулирование силы электрического тока (электрической мощности).
Контроллеры используются для энергосбережения, а также в технологических процессах, требующих высокой точности поддержания параметров нагрева и плавления при производстве сверхчистых металлов, стекла, кремния для полупроводниковой промышленности и т.п.
Удаленный терминал имеет аналоговые входы, воспринимающие сигналы датчиков температуры (термопар, термопреобразователей сопротивления). После аналого-цифрового преобразования выходные сигналы терминала по проводным линиям связи поступают на вход изме-рительно-управляющего модуля.
Пломбирование контроллера не предусмотрено.
Фотографии общего вида контроллеров представлены на рисунке 1.
Измерительно-управляющий модуль имеет постоянный состав, тогда как, тогда как силовые модули могут быть заказаны в ряде вариантов с разной допустимой мощностью, которые одинаковы по принципу работы и конфигурации, но отличаются физическими размерами в за-
висимости от количества контролируемых фаз (от 1 до 4) и максимального выходного тока (модели на 50/100/160/250/ 400/500/630 А).

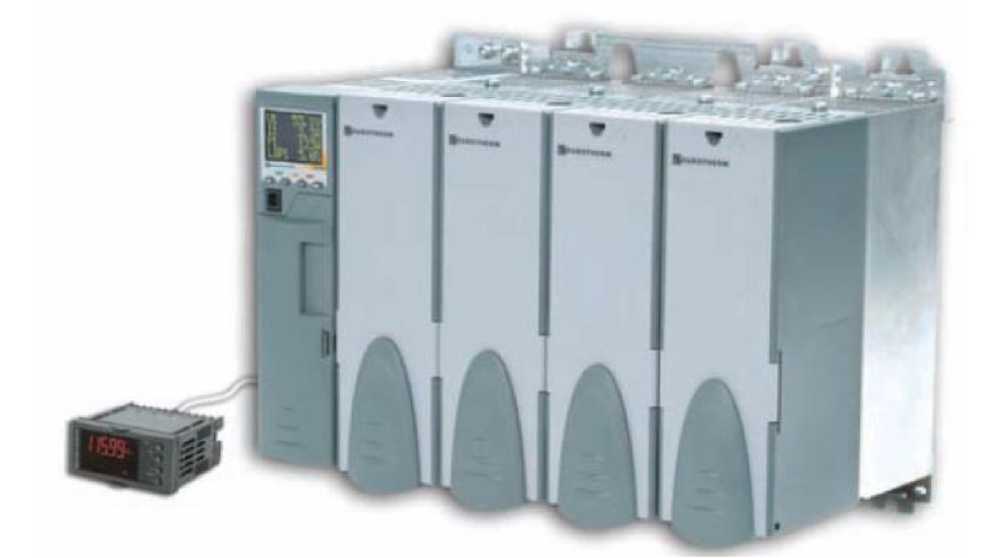

Рисунок 1 - Фотография общего вида контроллеров мощности EPower.
Метрологические и технические характеристик контроллеров представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики контроллеров EPower при измерении электриче
ских параметров переменного тока.
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой приведенной основной погрешности |
Температурный коэффициент, % показаний/ °С |
Напряжение сети (лин., действующее значение), В |
от 100 В до ином ином равно 600 или 690 В |
±0,5 % Шм |
±0,02 |
Напряжение на нагрузке (действующее значение), В |
от 1 до 100 % Цнагр.ном Цнагр.ном от 100 до 690 В |
±0,5 % Цнагр.ном | |
Сила электрического тока нагрузки (ток через тиристоры), А |
от 3,3 до 100 % 1ном где 1ном равно 50, 100, 160, 250, 400, 500, 630 А согласно заказу |
±0,5 % Цом | |
Активная электрическая мощность нагрузки, Вт |
P ном=ином •IHOM, но не более 500 Вт на фазу |
±1,0 % Pном | |
Частота сети, Гц |
от 47 до 63 |
±0,1 Гц (абс. погрешность) |
Таблица 3 - Метрологические характеристики преобразования сигналов контроллерами EPower, поступающих от внешних устройств
Диапазон измерений входного сигнала |
Диапазон изменения выходного сигнала |
Пределы допускаемой основной погрешности |
Температурный коэффициент |
Измерительно-управляющий модуль | |||
от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от 2 до 10 В |
13 бит |
±0,5% от верхнего значения диапазона измерений сигнала |
±0,01 % от верхнего значения диапазона измерений сигнала/ °С |
от 0 до 20 мА от 4 до 20 мА |
12 бит | ||
12 бит |
от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от 2 до 10 В, от 0 до 20 мА, от 4 до 20 мА | ||
Удаленный терминал | |||
от минус 10 до 80 мВ |
17 бит |
±(0,25 % от показаний + 1 ед. мл. разряда) |
±100 млн-1/ °С |
Сигналы в мВ, соответствующие диапазонам температур в °С для ТП типов: К: от -270 до +1372 J: от -210 до +1200 N: от -270 до +1300 R, S: от -50 до +1768 B: от 0 до +1820 L: от -200 до +800 T: от -270 до +400 |
±(0,35 % 1t| + +1 ед. мл. разряда), где 11| - показания в °С по модулю |
Продолжение таблицы 3
Диапазон измерений входного сигнала |
Диапазон изменения выходного сигнала |
Пределы допускаемой основной погрешности |
Температурный коэффициент |
от 0 до 70 °С (компенсация температуры холодного спая) |
- |
±1 °С |
±100 млн /°С |
от 18,52 до 390,48 Ом ТС типа Pt 100 от -200 до +850 °С |
17 бит |
±(0,25 % от показаний + 1 ед. мл. разряда) |
Таблица 4 - Технические характеристики
Параметр |
Значение |
Нормальная температура окружающего воздуха, °С |
от +21 до +25 |
Температура окружающего воздуха в рабочих условиях применения, °С
|
от 0 до +50 от 0 до +55 |
Относительная влажность среды, %, без конденсации |
от 5 до 95 |
Атмосферное давление, мм рт. ст., не более |
760 |
Высота над уровнем моря, м, не более |
1000 |
Напряжение питания переменного тока, В |
от 100 до 240 |
Габаритные размеры, мм, не более |
см. таблицу 5 |
Масса контроллеров (в зависимости от числа модулей (фаз) и силы тока), кг, не более |
от 6,5 до 52 |
Температура транспортирования и хранения, °С |
от -25 до +70 |
Таблица 5 - Габаритные размеры контроллеров
Модель контроллера |
50/100/160/250 А |
400/500/630 А | ||||||
число фаз |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
ширина, мм |
149,5 |
234,5 |
319,5 |
404,5 |
189,5 |
314,5 |
439,5 |
564,5 |
высота, мм |
330 (мод. 50 и 100 А) 361 (мод.160 А) 401 (мод. 250 А) |
489,5 | ||||||
глубина, мм |
252,5 |
252,5 (мод.400 А) 296 (мод.500 и 630 А) |
