Номер по Госреестру СИ: 67916-17
67916-17 Преобразователи частоты измерительные
(G478-0001)
Назначение средства измерений:
Преобразователи частоты измерительные G478-0001 предназначены для преобразования частоты входных сигналов напряжения переменного тока в выходные сигналы силы и напряжения постоянного тока унифицированных диапазонов.
Внешний вид.
Преобразователи частоты измерительные
Рисунок № 1
Внешний вид.
Преобразователи частоты измерительные
Рисунок № 2
Внешний вид.
Преобразователи частоты измерительные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2022
Номер записи - 159517
ID в реестре СИ - 381917
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
G478-0001,
Производитель
Изготовитель - Фирма "Eurotherm Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Преобразователи частоты измерительные (G478-0001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eurotherm Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42665-17 05.04.2022 |
Регистраторы безбумажные графические, 6000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
49230-12 12.03.2017 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
58447-14 15.09.2019 |
Приборы регистрирующие, Versadac™, E+PLC400™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58700-14 07.10.2019 |
Комплексы измерительно-вычислительные и управляющие, Foxboro PAC Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58864-14 24.10.2019 |
Контроллеры , Piccolo™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58997-14 12.11.2019 |
Приборы регистрирующие, Nanodac™, E+PLC100™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
59779-15 06.02.2020 |
Контроллеры , EPack™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
67822-17 19.06.2022 |
Контроллеры программируемые с измерительными каналами, 2000, 3000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
67916-17 19.06.2022 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
42666-18 20.08.2023 |
Контроллеры программируемые с измерительными каналами, Mini8 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
72198-18 24.08.2024 |
Контроллеры мощности, EPower Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
Кто поверяет Преобразователи частоты измерительные (G478-0001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 4 | 0 | 2 | 0 | 4 | 0 | 2 |
Стоимость поверки Преобразователи частоты измерительные (G478-0001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям частоты измерительным G478-0001
ГОСТ 24855-81. Приборы и измерительные преобразователи напряжения, тока, частоты, мощности, сопротивления аналоговые. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП2064-0122-2017 "Преобразователи частоты измерительные G478-0001. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 07.04.2017 г.07.04.2017г
Основные средства поверки:
- генератор сигналов произвольной формы 33210А (регистрационный .№ 62209-15);
- калибратор универсальный Н4-17 (регистрационный № 46628-11);
- вольтметр универсальный цифровой GDM-78261 (регистрационный № 52669-13);
- частотомер электронно-счетный Ч3-63 (регистрационный № 9084-83)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма "Eurotherm Ltd", Великобритания
Адрес: Faraday Close, Durrington, Worthing, West Sussex BN13 3PL, Великобритания
Заявитель
Общество с ограниченной ответственностью "Рустек" (ООО "Рустек")
ИНН 7802300629
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203, 204
Телефон: (812) 703-07-83, 703-07-85; Факс: (812) 703-07-83
Е-mail: vladimir@rustek.net
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева"
Адрес:190005, г. С.-Петербург, Московский пр. 19 Телефон: (812) 251-76-01; Факс: (812) 713-01-14
Е-mail: info@vniim.ru; Web-сайт: www.vniim.ru
Принцип действия преобразователей частоты измерительных G478-0001 (далее -преобразователи) заключается в линейном преобразовании частоты входных аналоговых сигналов напряжения переменного тока в униполярные выходные сигналы напряжения и силы постоянного тока унифицированных диапазонов.
В преобразователях для конфигурирования входных и выходных цепей используется технология "Touch-CAL", с помощью которой выбирается и устанавливается требуемая ширина диапазона частоты входных сигналов напряжения переменного тока (от 2 до 10000 Гц) и диапазоны выходных сигналов напряжения и силы постоянного тока.
Конструктивно преобразователи изготавливаются в пластмассовых корпусах, снабженных разъемами с винтовой фиксацией для подключения входных-выходных сигналов, светодиодами для индикации режимов работы и контроля состояния при настройке входных и выходных цепей, кнопкой калибровки и потенциометром регулировки уровня чувствительности.
В левую боковую панель корпуса вмонтирован блок переключателей (dip-switches) и приведены таблицы положений переключателей для выбора требуемого вида и диапазона выходного сигнала. С целью предотвращения несанкционированного изменения выбранных и установленных параметров преобразователя блок переключателей после завершения операций по установке пломбируется (заклеивается) разрушаемой шильд-наклейкой.
Конструкция преобразователей обеспечивает возможность установки на стандартную вертикальную или горизонтальную DIN-рейку.
Общий вид преобразователя G478-0001 показан на рисунках 1, 2, 3.
ULTRA 6'JMPA'C 3U9

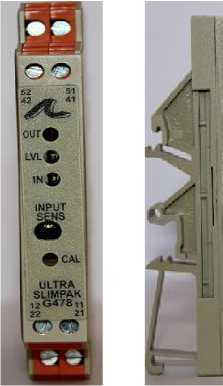

Торцевая панель
Рисунок 1

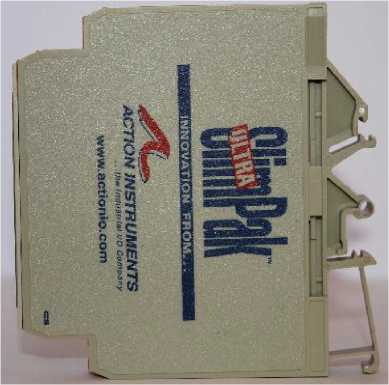

Ле в ая боковая п анель Рисунок 2
Прав ая боковая панель Рисунок 3

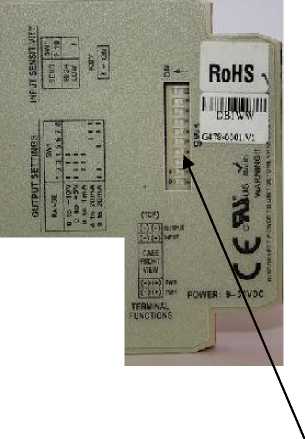

Место пломбирования
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частоты входного напряжения переменного тока
|
10000 2 |
|
Диапазон входного напряжения переменного тока, В |
от 0,150 до 150,000 |
|
Диапазоны выходного напряжения постоянного тока, В |
от 0 до 5; от 0 до 10 |
|
Диапазоны силы выходного постоянного тока, мА |
от 0 до 1; от 0 до 20; от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразования, % |
±0,1* |
|
Температурный коэффициент преобразования, % /0С |
±0,025 |
|
*нормирующим значением при определении приведенной погрешности является диапазон выходного сигнала преобразователя. | |
Таблица 2 - Основные технические характеристики
|
Нормальные условия 0
|
+25 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации 0
|
от 0 до +55 от 30 до 80 от 84 до 106,7 |
|
Электропитание
|
от 9 до 30 2,5 |
|
Масса, кг, не более |
0,23 |
|
Габаритные размеры (ШхДхВ), мм, не более |
12,6 х 110,2 х 90,0 |
|
Параметры надежности
|
10 15000 |
