Номер по Госреестру СИ: 42666-18
42666-18 Контроллеры программируемые с измерительными каналами
(Mini8)
Назначение средства измерений:
Контроллеры программируемые с измерительными каналами Mini8 (далее - контроллеры Mini8) предназначены для измерений и контроля напряжения постоянного тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, силы переменного тока, формирования управляющих аналоговых сигналов силы постоянного тока и дискретных сигналов.

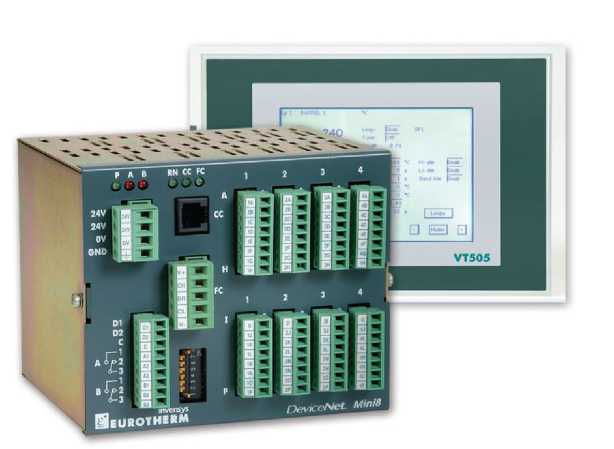

Внешний вид.
Контроллеры программируемые с измерительными каналами
Рисунок № 1
Программное обеспечение
Контроллеры Mini8 оснащены конфигурационным портом Modbus (RJ11) и одним из следующих сетевых интерфейсов: Modbus RTU, Profibus DP, DeviceNet, Ethernet - EtherNet/IP, EtherCAT. Скорость передачи данных зависит от используемого интерфейса. Встроенное микропрограммное ПО загружается в постоянную память контроллеров Mini8 на заводе-изготовителе во время производственного цикла, доступ к нему защищен паролем.
Обновить версию ПО можно с помощью специальной программы для ПК, поставляемой вместе с контроллерами Mini8.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
V2.60 или выше |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний в соответствии с Р 50.2.077-2014.
Поверка
Поверкаосуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
-
- калибратор универсальный Н4-7 (регистрационный номер в Федеральном информационном фонде 22125-01);
-
- мультиметр цифровой Fluke 8845А (регистрационный № 36395-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Шнейдер Электрик Системс»
(ООО «Шнейдер Электрик Системс»)
Адрес: 127018, г. Москва, ул. Двинцев, д. 12, к. 1
Телефон: +7 (495) 777-99-90,
Факс: +7 (495) 777-99-92
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77,
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия контроллеров Mini8 основан на аналого-цифровом измерительном преобразовании электрических сигналов напряжения постоянного тока, сопротивления постоянному току, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), силы переменного тока, а также на цифроаналоговом преобразовании, после математической обработки измерительной информации в микропроцессоре контролера, цифрового кода в сигналы силы постоянного тока.
Контроллеры Mini8 имеют модульную конструкцию и оформлены в виде вторичных цифровых измерительных приборов, монтируемых горизонтально на DIN-рейку, с индикацией результата измерения на экране в виде 4 или 5 цифр. Модификации контроллеров образуют типоразмерный ряд и отличаются друг от друга габаритными размерами и количеством воспринимаемых и управляющих сигналов, мощностью микропроцессора, функциональными возможностями: объемом информации, отображаемой на экране, числом программ управления и т.д. Для некоторых модификаций контроллера программа, заложенная в память микропроцессора, позволяет осуществлять ПИД-регулирование.
Пломбирование контроллера не предусмотрено.
Общий вид контроллеров Mini8 представлен на рисунке 1.

<’4Р
VT505
Рисунок 1 - Внешний вид контроллеров программируемых с измерительными каналами Mini8
Метрологические характеристики измерительных каналов (ИК) контроллеров определяются измерительными модулями, входящими в их состав. Метрологические и технические приборов представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики измерительных каналов (ИК) аналогового ввода
Тип модуля |
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Допускаемый температурный коэффициент, на °С |
TC8/TC4 |
Напряжение постоянного тока от -77 до +77 мВ |
17 бит+знак |
±(0,001-|U| +10 мкВ) |
± 5^10-5d U| (мВ) |
Сигналы от ТП типов В, J, K, L, N, R, S, T -см. таблицу 3 |
±((10 мкВ +0,001-| U| )*+ +1 °C**) | |||
RT4 |
Карта Pt100: | |||
сопротивление постоянному току от 22 до 420 Ом |
0,008 Ом 0,02 °С |
±(0,001-R + 0,1 Ом) R- сопротивление на входе |
±2-10’5-R (Ом) | |
Сигналы от ТС типа Pt100, соотв. от -200 до +850 °С |
±(0,3 °C + 0,001-t) t - показание в °C | |||
Карта Pt1000: | ||||
сопротивление постоянному току от 220 до 4200 Ом |
0,6 Ом 0,15 °С |
±(0,001<R + 0,8 Ом) |
±2-10’5-R (Ом) | |
Сигналы от ТС типа Pt1000, соотв. от -200 до +850 °С |
±(0,2 °C + 0,001-t) |
Продолжение таблицы 2
Тип модуля |
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности - |
Допускаемый температурный коэффициент, на °С |
СТ3 |
сила переменного тока от 0 до 50 мА, (действ. значение) частотой 50/60 Гц |
- |
± 1 мА в рабочих условиях применения | |
Примечания: *(10 мкВ +0,001 |и|) должны быть пересчитаны в градусы Цельсия по НСХ соответствующего типа термопары; I UI - абсолютное значение измеряемого напряжения, мВ; ** с учетом погрешности внутреннего канала компенсации температуры холодного спая ±1 °C в диапазоне температур от -10 до +70 °С |
Таблица 3 - Диапазоны изменения входного сигнала, выраженные в °С, для каналов приема сигналов термопар________________________________________________________
Тип ТП |
Диапазон измерений, °С |
B |
от 0 до 1820 |
J |
от -210 до +1200 |
K |
от -200 до +1372 |
L |
от -200 до +900 |
N |
от -200 до +1300 |
R, S |
от -50 до +1768 |
T |
от -200 до +400 |
Таблица 4 - Метрологические характеристики измерительных каналов (ИК) аналогового вывода
Тип модуля |
Разрядность цифровых сигналов на входе |
Диапазон преобразования выходных аналоговых сигналов |
Пределы допускаемой абсолютной погрешности в рабочих условиях применения контроллеров |
АО8/АО4 |
14 бит |
сила постоянного тока от 0 до 20 мА, макс. нагрузка 360 Ом |
± 0,005^1 мА или 2 мкА, что больше, где I - выходной ток, мА |
Таблица 5 - Основные технические характеристики
Параметр |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
от 17,8 до 28,8 (25 номин.) |
Потребляемая мощность, Вт, не более |
15 |
Габаритные размеры контроллеров, мм, не более
|
108 115 124 |
Масса, кг |
от 1 до 3 в зависимости от модификации |
Степень защиты корпуса контроллеров по ГОСТ 14254-96 |
IP20 |
Продолжение таблицы 5
Параметр |
Значение |
Рабочие условия эксплуатации
|
от 0 до +55 от 5 до 95 от 84,0 до 106,7 |
Нормальные условия измерений
|
от +15 до +35 до 80 от 84,0 до 106,7 |
Температура хранения, °С |
от -10 до +70 |
