Сведения о средстве измерений: 58864-14 Контроллеры

Номер по Госреестру СИ: 58864-14
58864-14 Контроллеры
(Piccolo™)

Назначение средства измерений:
Контроллеры Piccolo™ (далее - контроллеры) предназначены для измерений выходных аналоговых сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), силы переменного тока, измерительных преобразований измеренных значений физической величины в унифицированный аналоговый сигнал или иную физическую величину (в зависимости от подключаемого первичного преобразователя), отображения результата измерений на цифровом индикаторе, а также для регулирования измеряемой физической величины по заданному закону.

сертификация программного обеспечения
Внешний вид. Контроллеры , http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 24.10.2019
Номер записи - 149567
ID в реестре СИ - 371967
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Р104, Прибор для измерений параметров шероховатости поверхности серии TR200, Piccolo™ модификация P108, P108, P104, ER JR-15 CBU RS,

Производитель

Изготовитель - Фирма "Eurotherm Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 10
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 912 дн.

Наличие аналогов СИ: Контроллеры (Piccolo™)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Eurotherm Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42665-17
05.04.2022
Регистраторы безбумажные графические, 6000
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
49230-12
12.03.2017
Преобразователи частоты измерительные, G478-0001
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
58447-14
15.09.2019
Приборы регистрирующие, Versadac™, E+PLC400™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
58700-14
07.10.2019
Комплексы измерительно-вычислительные и управляющие, Foxboro PAC
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
58864-14
24.10.2019
Контроллеры , Piccolo™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
58997-14
12.11.2019
Приборы регистрирующие, Nanodac™, E+PLC100™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
59779-15
06.02.2020
Контроллеры , EPack™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
3 года
67822-17
19.06.2022
Контроллеры программируемые с измерительными каналами, 2000, 3000
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
67916-17
19.06.2022
Преобразователи частоты измерительные, G478-0001
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
42666-18
20.08.2024
Контроллеры программируемые с измерительными каналами, Mini8
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
72198-18
24.08.2024
Контроллеры мощности, EPower
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
3 года

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры (Piccolo™)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • P108
  • 2 0 0 0 0 0 0
    ООО "ФАРАОН"
    (RA.RU.311573)
  • ER JR-15 CBU RS
  • 1 1 0 0 1 1 0
    ООО РМЦ "Калиброн"
    (РОСС RU.0001.310096)
  • Прибор для измерений параметров шероховатости поверхности серии TR200
  • 1 0 0 0 0 0 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • P108
  • Piccolo™ модификация P108
  • 4 0 4 0 4 0 4
    ФБУ "КИРОВСКИЙ ЦСМ"
    (RA.RU.311362)
    РСТ
  • P104
  • 5 0 5 0 4 0 4
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Р104
  • 2 2 0 0 2 2 0

    Стоимость поверки Контроллеры (Piccolo™)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.

    ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).

    Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.

    Внешнее программное обеспечение, не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, содержит широкий спектр инструментальных средств для работы с контроллерами. Оно позволяет выполнять конфигурирование и настройку параметров контроллеров.

    Внешнее программное обеспечение не даёт доступ к ВПО. Идентификационные данные внешнего программного обеспечения приведены в таблице 1.

    Таблица 1

    Наименование ПО

    Идентификационное наименование

    ПО

    Номер версии

    ПО

    Цифровой идентификатор

    ПО

    Алгоритм вычисления цифрового идентификатора

    Встроенное программное обеспечение

    ВПО

    1.02 и выше

    Не используется

    Не используется

    Прикладная программа для разработки и загрузки пользовательских программ и выполнения технического обслуживания и диагностики

    iTools

    V5 и выше

    Не используется

    Не используется


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на корпус контроллеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений указаны в документе «Контроллеры PiccoloTM. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к контроллерам Piccolo™

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 58864-14 «Контроллеры PiccoloTM. Методика поверки», утвержденным ФГУП «ВНИИМС» 16.05.2014 г.

    Перечень основного оборудования для поверки: калибратор-вольтметр универсальный В1-28: (в режиме воспроизведения напряжения и силы постоянного тока: Ди= ± (0,003%U+0,0003%UM); AI= ± (0,006%I+0,002%IM); в режиме воспроизведения силы переменного тока Д1= ± (0,15 %I+0,01%IM)); мультиметр цифровой 8845А в режиме измерений силы постоянного тока ± (0,05 % I + 0,005 % In)); магазин сопротивлений МСР60-М, 0-10 кОм, кл.т. 0,02.


    Изготовитель


    Eurotherm Ltd., Великобритания
    Faraday Close, Durrington, Worthing, West Sussex, BN13 3PL, United Kingdom.
    http://www.eurotherm.co.uk/

    Заявитель

    ООО "Инвенсис Проусесс Системс", г. Москва
    Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1, тел. (495) 663-77-73, ф. (495) 663-77-74
    www.invensys.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Контроллеры могут быть использованы для работы с промышленными печами, лабораторными установками, аппаратами для переработки пластмасс, в приборостроении и т.д.

    Контроллеры являются микропроцессорными программируемыми приборами, принцип работы которых состоит в измерении входного сигнала, преобразовании в унифицированный сигнал и подачи его на микроконтроллер. Далее сигнал линеаризуется в соответствии с номинально статической характеристикой первичного преобразователя и отражается на светодиодном индикаторе в цифровом виде. Управление исполнительными устройствами осуществляется в зависимости от программы в памяти контроллера и установок, вносимых пользователем.

    На лицевой панели контроллеров расположены светодиодные индикаторы. Индикаторы отображают текущие значения измеряемой величины, а также вносимые пользователем при помощи кнопок управления пределы регулирования; тип задаваемого входного сигнала; коэффициенты пропорционально-интегрально-дифференциального (ПИД) регулирования; верхний и нижний пределы диапазонов величин; преобразованных в унифицированный сигнал. С обратной стороны корпуса расположены клеммные колодки для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов.

    Все параметры и установки сохраняются в энергонезависимой памяти при отключении питания контроллера.

    Контроллеры могут осуществлять обмен данными по сетевому протоколу Modbus RTU.                   TM

    Контроллеры PiccoloTM имеют модификации Р116, Р108, Р104, отличающиеся габаритными размерами.

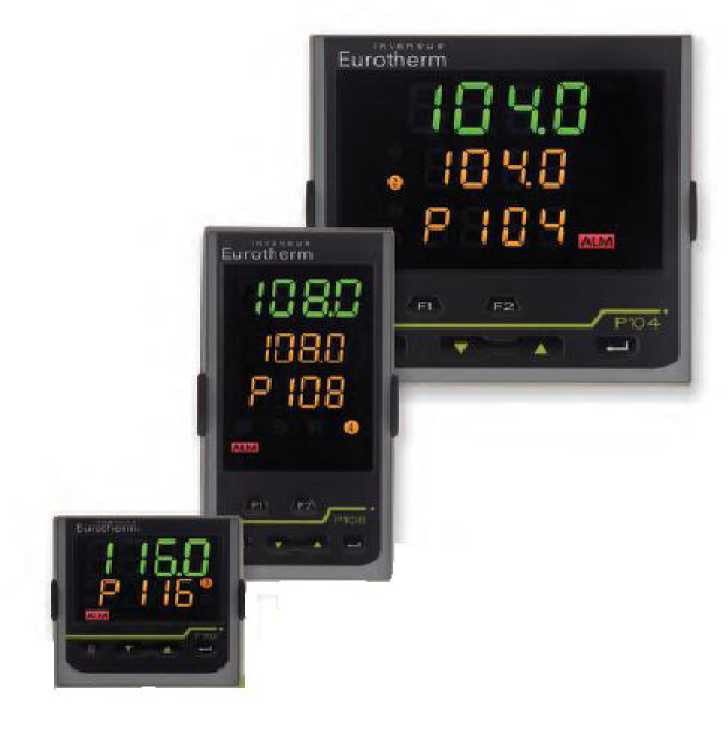

    Общий вид контроллеров представлен на рисунке 1.

    Внешний вид. Контроллеры  (Piccolo™), http://oei-analitika.ru

    Рисунок 1 - Общий вид контроллеров Piccolo™


    В комплект поставки входят:

    -контроллер,

    • - руководство по эксплуатации,

    • - методика поверки.


    Основные метрологические характеристики контроллеров приведены в таблице 2.

    Таблица 2 - Основные метрологические характеристики измерительных каналов

    контроллеров

    Сигналы

    Пределы допускаемой основной погрешности

    Допускаемый температурный коэффициент

    Примечание

    на входе

    на выходе

    от 0 до 20 мА от 4 до 20 мА

    ± (2 мкА+0,25 % от показаний+погр. внешнего шунта)

    ± (1 мкА +

    100 млн-1 от показа-ний+темп. коэф. внешнего шунта) /°С

    К-внеш.шунт=

    2,49 Ом

    от 0 до 10 В (с внешним модулем 100 кОм/806 Ом), от -10 до 80 мВ

    ± (1 мВ + 0,25 % от показаний),

    ± (0,5 мкВ + 0,25 % от показаний)

    ± (1 мВ +100 млн-1 от показаний)/°С;

    ± (0,5 мкВ +100 млн-1 от показаний)/°С

    К-вх

    100 МОм

    Сигналы от ТС

    Pt100: -200...+850 °C

    17 бит

    ± (0,06 °С + 0,25 % от показаний)

    ± (0,01 °С +

    100 млн-1 от показаний) /°С

    3-провод.

    схема

    Сигналы от ТП: K: -200.+1372 °C; J: -210.+1200 °C;

    T: -200.+400 °C;

    N: -200.+1300 °C; L: -200.+800 °C;

    R: -50.+1700 °C;

    S: -50.+1768 °C;

    B: 300...+1820 °C

    ± (0,2 °С+ 0,25 % от напряжения в «мВ» + погр. комп. х. с.)

    ± (0,5 мкВ+

    100 млн-1 от пока

    заний +

    + 0,03 °С) /°С

    Погреш. компенс. температуры х. с.:

    ± 1 °С при

    25 °С

    от 0 до 50 мА переменного тока частотой 50-60 Гц

    Показания

    0-10, 0-25, 0-50 или 0-100 А

    ± 4 % от показаний в диапазоне (0,05.50) мА в рабочих условиях применения

    Rвх £

    20 Ом

    13,5 бит

    от 0 до

    20 мА

    ± (1 % от изм. знач. + 100 мкА) в рабочих условиях применения

    Только для Р116

    13,5 бит

    от 0 до

    20 мА

    ± (0,25 % от изм. знач. + 50 мкА) в рабочих условиях применения

    Только для Р108,

    Р104

    Рабочие условия применения:

    - температура окружающей среды от 0 до 55 ° С ;

    - относительная влажность от 0 до 90 % без конденсации влаги;

    - напряжение питания: (от 100 В до 230 В) ± 15 % или 24 В +10%-15% переменого тока частотой (от 48 до 62) Гц; 24 В +20%-15% постоянного тока.

    Температура хранения от минус 10 до 70 °С.

    Потребляемая мощность, не более:

    Р116 - 6 Вт;

    Р108 и Р104 - 8 Вт.

    Габаритные размеры, мм, не более:

    Р116 - 45х45х90;

    Р108 - 45х92х90;

    Р104 - 92х92х90.

    Масса, кг, не более:

    Р116 - 0,25;

    Р108 - 0,35;

    Р104 - 0,42.

    Средний срок службы, лет, не менее 12.
