Номер по Госреестру СИ: 65734-16
65734-16 Машины универсальные испытательные
(Z)
Назначение средства измерений:
Машины универсальные испытательные серии Z (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины универсальные испытательные
Рисунок № 1
Внешний вид.
Машины универсальные испытательные
Рисунок № 2
Внешний вид.
Машины универсальные испытательные
Рисунок № 3
Внешний вид.
Машины универсальные испытательные
Рисунок № 4
Внешний вид.
Машины универсальные испытательные
Рисунок № 5
Внешний вид.
Машины универсальные испытательные
Рисунок № 6
Внешний вид.
Машины универсальные испытательные
Рисунок № 7
Внешний вид.
Машины универсальные испытательные
Рисунок № 8
Внешний вид.
Машины универсальные испытательные
Рисунок № 9
Программное обеспечение
Программное обеспечение «testXpert», «testXpert II», «testXpert III» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
testXpert |
testXpert II |
testXpert III |
Номер версии (идентификационный номер ПО), не ниже |
7.0 |
1.41 |
1.1 |
Цифровой идентификатор ПО |
34d9fb04c9f43396 |
ebad77871a2e565 |
744978675320b4 |
65975977c957be76 |
51eb512a73b8c1fe |
74b9be2e405923 | |
3 |
7fdd | ||
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным серии Z
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (140'9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация «Zwick GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 06-16 «Машины универсальные испытательные серии Z. Методика поверки» с изменением № 1, утверждённому ООО «Автопрогресс-М» «06» декабря 2017 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
-
- штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;
-
- штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;
-
- секундомер СОПпр (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Zwick GmbH & Co. KG», Германия Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany
Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200
E-mail: info@zwick.de
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг-М» (ООО «Цвик трейдинг-М») ИНН 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д. 4
Тел.: +7 495 783 88 12, Факс: +7 495 783 88 13
E-mail: info@zwick.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогесс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, Факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся c помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения. Значения силы и перемещения отображаются на дисплее персонального компьютера.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства.
В зависимости от модификации нагружающая рама может располагаться как в вертикальной, так и горизонтальной плоскости. Также возможно наличие дополнительной боковой зоны испытаний.
Машины универсальные испытательные серии Z комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
Выпускаются следующие модификации машин: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500, Z400, Z600, Z1200, Z1600, Z2000, Z2500.
Выпускаемые модификации машин различаются дизайном, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы, удлинения образца, перемещения траверсы и допускаемой относительной погрешностью измерений силы.
Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну и одну шариковинтовую пару.
Модификация Z005 имеет две направляющие колонны и две шариковинтовые пары.
Модификации Z010, Z020, Z030, Z050, Z100, Z150, Z250 имеют две или четыре направляющие колонны и две шариковинтовые пары.
Модификация Z300 имеет четыре направляющие колонны и две шариковинтовые пары.
Модификации Z400, Z600, Z1200, Z1600, Z2000, Z2500, имеют две или четыре направляющие колонны, электромеханический или гидравлический привод.
Общий вид машин приведён на рисунках 1 - 6.

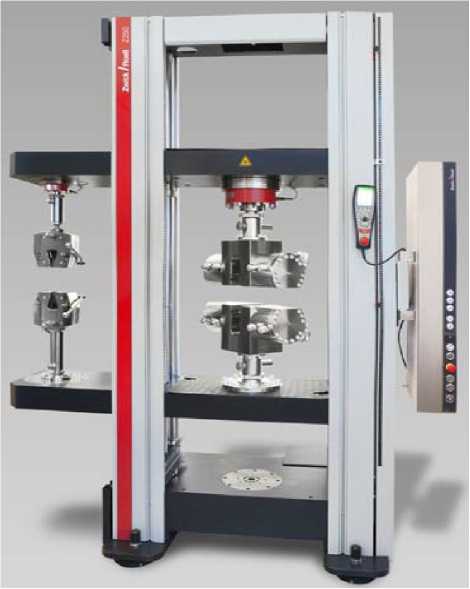

Рисунок 2 - Общий вид машин универсальных испытательных Z150, Z250

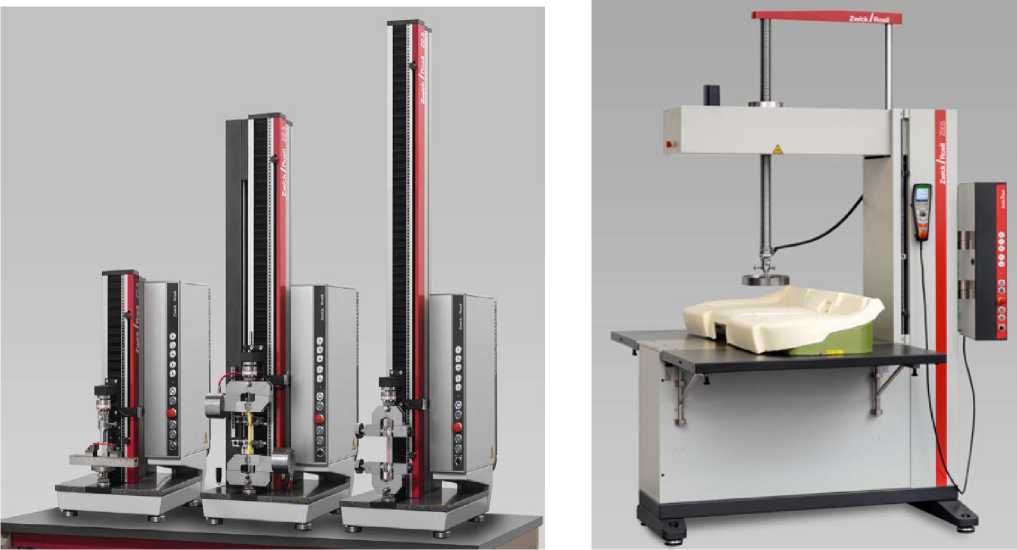

Рисунок 1 - Общий вид машин универсальных испытательных Z0.5, Z1.0, Z2.5, Z5.0

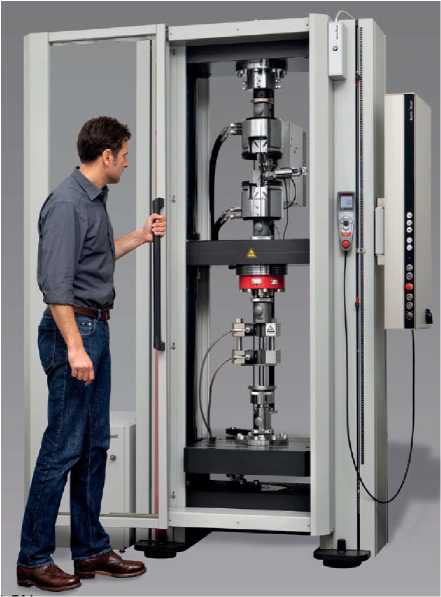

Рисунок 3 - Общий вид машин универсальных испытательных с боковой зоной испытаний Z250,

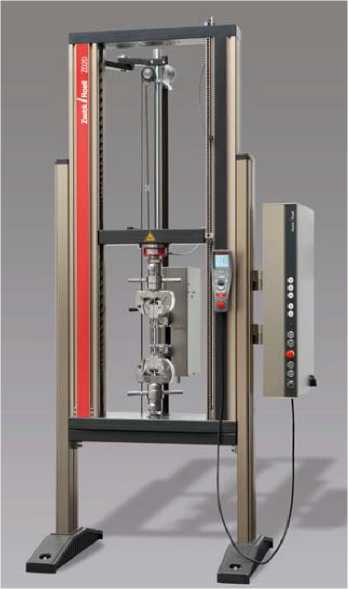

Рисунок 4 - Общий вид машин универсальных испытательных Z005, Z010, Z020, Z030, Z050,
Z300, Z400, Z600, Z1200

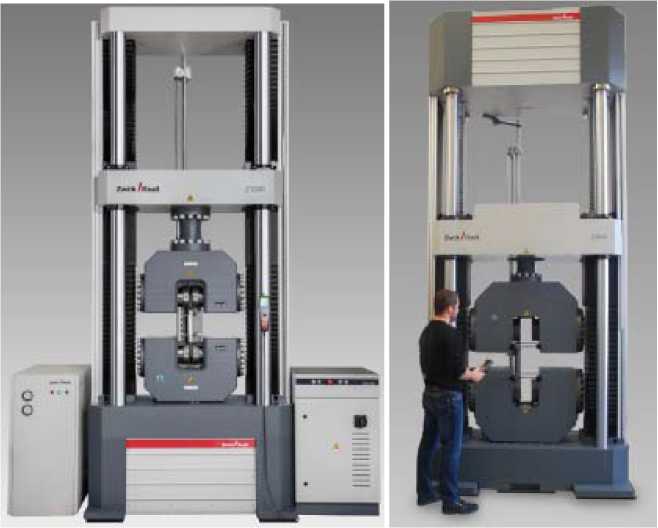

Рисунок 5 - Общий вид машин универсальных испытательных Z300, Z400, Z600, Z1200, Z1600, Z2000, Z2500 с электромеханическим приводом
Z100, Z150

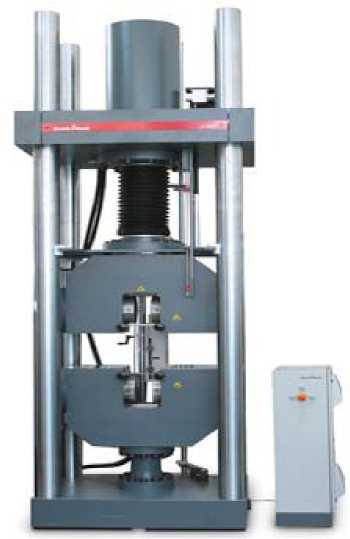

Рисунок 6 - Общий вид машин универсальных испытательных
Z400, Z600, Z1200, Z1600, Z2000,
Z2500 c гидравлическим приводом
Наименование модификации указано на фронтальной стороне машин. Идентификация машины осуществляется методом последовательного визуального осмотра рамы (фронтальная сторона машины), заводских табличек датчиков силы (см. рисунок 7), отображающих информацию об их верхних пределах измерений, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических характеристиках, массе, габаритных размерах.
Верхний предел измерений

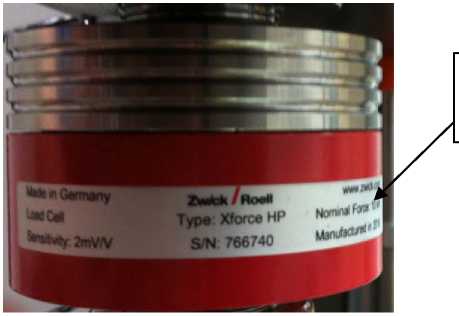

Рисунок 7 - Заводская табличка датчика силы
Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.
Место пломбировки показано на рисунке 8.
Специальная наклейка

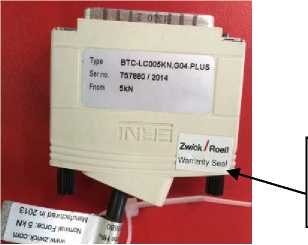

Рисунок 8 - Место нанесения специальной наклейки
Таблица 7 -
Наименование |
Обозначение |
Количество |
Машина универсальная испытательная |
серия Z |
1 шт. |
Персональный компьютер типа IBM/PC |
- |
по заказу |
Комплект кабелей соединительных |
- |
1 шт. |
Приспособления для проведения испытаний |
- |
по заказу |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Методика поверки |
МП АПМ 06-16 с изменением № 1 |
1 экз. |
Таблица 2 - Метрологические характеристики
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений удлинения образца, мм |
Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 300 мкм включ., мкм |
Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 300 мкм до 1000 мм включ., % |
Диапазон измерений поперечной деформации образца, мм |
Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 300 мкм включ., мкм |
Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 300 мкм до 12 мм включ., % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Z0.5 |
от 0,000011) до 0,500002) | ||||||
Z1.0 |
от 0,000011) до 1,000002) | ||||||
Z2.5 |
от 0,000011) до 2,500002) | ||||||
Z5.0 |
от 0,000011) до 5,000002) | ||||||
Z005 |
от 0,000011) до 5,000002) | ||||||
Z010 |
от 0,000011) до 10,000002) |
от 0,021) 2д)о 1000,002) |
±3 |
±1 |
от 0,021) до |
±3 |
±1 |
Z020 |
от 0,000011) до 20,000002) |
12,002) | |||||
Z030 |
от 0,000011) до 30,000002) | ||||||
Z050 |
от 0,000011) до 50,000002) | ||||||
Z100 |
от 0,000011) до 100,000002) | ||||||
Z150 |
от 0,000011) до 150,000002) | ||||||
Z250 |
от 0,000011) до 250,000002) |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Z300 |
от 0,00001й до 3 00,000002) | ||||||
Z400 |
от 0,00001й до 400,000002) | ||||||
Z600 |
от 0,00001й до 600,000002) | ||||||
Z1200 |
от 0,00001й |
от 0,02 до |
±3 |
±1 |
от 0,021) |
±3 |
±1 |
до 1200,000002) |
1000,00 |
до 12,002) | |||||
Z1600 |
от 0,00001й до 1600,000002) | ||||||
Z2000 |
от 0,000011) до 2000,000002) | ||||||
Z2500 |
от 0,000011) до 2500,000002) |
-
1) - Минимально возможное значение
-
2) - Максимально возможное значение
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z») |
±1,0 |
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,4 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P») |
±1,0 |
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K+», «Xforce HP+») |
±0,5 |
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce K», «Xforce HP», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z») |
±0,5 |
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce P») |
±0,5 |
Таблица 4 - Метрологические характеристики
Модфи-кация |
Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин |
Нормируемый диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин |
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, % |
Диапазон измерений перемещения подвижной траверсы, мм |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
Z0.5 |
от 0,0005 до 2000,0000 |
от 0,1 до 500,0 |
±1 |
от 0,5 до 1000,04) |
±1 |
Z1.0 |
от 0,0005 до 2000,0000 |
от 0,1 до 500,0 | |||
Z2.5 |
от 0,0005 до 1000,0000 |
от 0,1 до 500,0 | |||
Z5.0 |
от 0,0005 до 600,0000 |
от 0,1 до 500,0 | |||
Z005 |
от 0,0005 до 3000,0000 |
от 0,1 до 500,0 | |||
Z010 |
от 0,0005 до 2000,0000 |
от 0,1 до 500,0 | |||
Z020 |
от 0,0005 до 1000,0000 |
от 0,1 до 500,0 | |||
Z030 |
от 0,0005 до 1000,0000 |
от 0,1 до 500,0 | |||
Z050 |
от 0,0005 до 600,0000 |
от 0,1 до 500,0 | |||
Z100 |
от 0,0005 до 1500,0000 |
от 0,1 до 500,0 | |||
Z150 |
от 0,00005 до 900,00000 |
от 0,1 до 500,0 | |||
Z250 |
от 0,00005 до 600,0000 |
от 0,1 до 500,0 | |||
Z300 |
от 0,001 до 250,000 |
от 0,1 до 250,0 | |||
Z400 |
от 0,00005 до 520,000001) от 0,1 до 340,02) |
от 0,1 до 500,01:) от 0,1 до 340,02) | |||
Z600 |
от 0,00005 до 520,000001) от 0,1 до 250,02) |
от 0,1 до 500,01:) от 0,1 до 250,02) | |||
Z1200 |
от 0,00005 до 550,000001) от 0,1 до 200,02) |
от 0,1 до 500,01:) от 0,1 до 200,02) | |||
Z1600 |
от 0,00005 до 520,000001) от 0,1 до 250,02) |
от 0,1 до 500,01) от 0,1 до 250,02) | |||
Z2000 |
от 0,0001 до 325,00001) от 0,1 до 200,02) |
от 0,1 до 325,01) от 0,1 до 200,02) | |||
Z2500 |
от 0,0001 до 325,00001) от 0,1 до 200,02) |
от 0,1 до 325,01) от 0,1 до 200,02) | |||
|
Таблица 5 - Основные технические характеристики
Модификация |
Высота рабочего пространства базовой модификации без захватов, мм, не более |
Габаритные размеры базовой модификации, (ДхШ*В), мм, не более |
Масса базовой модификации, кг, не более |
1 |
2 |
3 |
4 |
Z0.5 |
1365 |
622x411x1589 |
81 |
Z1.0 |
1365 |
622x411x1589 |
81 |
Z2.5 |
1365 |
622x411x1589 |
81 |
Z5.0 |
1340 |
622x411x1589 |
83 |
Продолжение таблицы 5
1 |
2 |
3 |
4 |
Z005 |
1785 |
690x1244x3078 |
230 |
Z010 |
1785 |
690x1244x3088 |
254 |
Z020 |
1785 |
690x1244x3088 |
256 |
Z030 |
1800 |
781x1329x3094 |
340 |
Z050 |
1800 |
781x1329x3094 |
340 |
Z100 |
1800 |
924x1523x3094 |
1570 |
Z150 |
1675 |
924x1523x2304 |
2100 |
Z250 |
1675 |
924x1523x2304 |
2100 |
Z300 |
1800 |
845x1145x2600 |
2600 |
Z400 |
3130° |
720x1520x4036° |
3000° |
18782) |
500x1030x32132) |
25502) | |
Z600 |
3000° |
850x1620x4050° |
4740° |
18782) |
500x1030x32132) |
27002) | |
Z1200 |
33401 |
1063x1870x4635° |
96001 |
21842) |
920x1220x37692) |
60002) | |
Z1600 |
25901) |
1065x1620x3950° |
10560° |
28342) |
1015x1210x44142) |
81002) | |
Z2000 |
28261 |
1160x2000x4420° |
14600° |
28292) |
1100x1400x46002) |
122002) | |
Z2500 |
26861) |
1160x2000x4310° |
16400° |
22362) |
905x125 5 x 45 002) |
120002) | |
1) - Для модификации машин с электромеханическим приводом | |||
2) - Для |
модификации машин с гидравлическим приводом |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Рабочий диапазон температур, °С |
от +10 до +35 |
Влажность, % |
от 10 до 90 |
Напряжение питания, В |
230/400 |
Частота напряжения питания, Гц |
50/60 |
Полный срок службы, лет |
15 |
