Сведения о средстве измерений: 20385-11 Машины универсальные испытательные

Номер по Госреестру СИ: 20385-11
20385-11 Машины универсальные испытательные
(Z)

Назначение средства измерений:
Машины универсальные испытательные серии Z предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.

Внешний вид. Машины универсальные испытательные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Машины универсальные испытательные
Рисунок № 1

Внешний вид. Машины универсальные испытательные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Машины универсальные испытательные
Рисунок № 2

Внешний вид. Машины универсальные испытательные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Машины универсальные испытательные
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 04.08.2016
Номер записи - 100416
ID в реестре СИ - 322816
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Z 100, Z 1.0, Z 1,0, Z 050, Z 020, Z 010 BT-F0140TN.A40, Z 010, Z 005, Z 0.5, Z 0,5 (BT1-R0.5TH. D14), Z . мод. Z2.5, Z (за один диапазон), Z, cерии Z, мод. Z1.0, BT2-FR250SR.A4K, BT2-FR100TEW.А4К, BT1-FR2.5TH.140, -, (за один диапазон/параметр),

Производитель

Изготовитель - Фирма "Zwick GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RB_2 Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок - 1088
Выдано извещений - 1
Кол-во периодических поверок - 544
Кол-во средств измерений - 159
Кол-во владельцев - 172
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 4818 дн.

Приказы РСТ, где упоминается данный тип СИ

№1458 от 2015.11.26 О внесение изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО "Главэнергосыт" (ОАО "Ургалуголь")

№4174 от 2011.08.03 Об утверждении типоов средств измерений (Регистрационный номер в Гос. реестре СИ 47371-47373-11, 22850-11, 47374-47378-11, 20385-20386-11, 4737947386-11)

Наличие аналогов СИ: Машины универсальные испытательные (Z)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
20385-11 Машины универсальные испытательные (Z) Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва)

Все средства измерений ООО "Норгау Руссланд"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
20385-05 01.11.2010	Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )		1 год
20385-11 04.08.2016	Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
20386-11 04.08.2016	Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
22678-08 01.01.2014	Копры маятниковые, PSW и RKP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
22678-14 05.12.2019	Копры маятниковые, RKP, PSW Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
22679-08 01.01.2014	Копры маятниковые, Zwick 5102 и Zwick 5113 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
39441-08	Машина для испытания листового металла на выдавливание, BUP 100, исп. BPB 100.00.002 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
39643-08 01.01.2014	Твердомеры стационарные универсальные, ZHU 250, ZHU 250 topline, ZHU 750 topline, ZHU 3000 topline Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
40846-09 01.08.2014	Машины для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
43305-09	Машина испытательная, HB250 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
43957-10	Твердомер Виккерса, ZHV 10 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
52869-13 05.03.2018	Наборы грузов специальных, Нет данных Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
54045-13 02.07.2018	Машины универсальные испытательные, Z330 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
54046-13	Машина универсальная испытательная, UTS500 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
55707-13 28.11.2018	Машины для испытаний листового металла на выдавливание, BUP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
56022-13 19.12.2018	Копры маятниковые, HIT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
65733-16 23.11.2021	Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ МП	1 год
65734-16 23.11.2021	Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ МП	1 год
67909-17	Машина для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ МП	1 год
70241-18 26.01.2023	Копры вертикальные, DWT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ МП	1 год
72810-18	Машина для испытаний на глубокую вытяжку, BUP 200, тип BPB200.00.012 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )	ОТ МП	1 год

ET_1 География распространения эталонов единиц величин по видам измерений

В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.

Предусмотрено выделение 11 видов измерений:

Акустические величины
Давление, вакуум
Оптические и оптико-физические
Теплофизика, температура
Время, частота
Ионизирующие излучения и ядерные константы
Поток, расход, уровень, объем веществ
Электрические и магнитные величины, радиоэлектроника
Геометрические величины
Механические величины
Состав и свойства веществ

Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.

В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.

Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.

В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.

Стоимость 200 руб. или по подписке

Кто поверяет Системы видеоизмерительные (NORGAU)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545)	РСТ	мод. Z600	3		0	3	0	2	0	2
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12)	РСТ	Z010	2		0	2	0	2	0	2
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	Z-0,5 Z-1.0 модификация Z-0,5	10		0	9	0	9	0	9
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463)	РСТ	Н25К-Т	1		0	0	0	0	0	0
ФБУ "Брянский ЦСМ" (RA.RU.311364)	РСТ	Z Z1	4		0	3	0	3	0	3
ООО "КИПМЕТСЕРВИС" (RA.RU.310460)		нет данных Z Z-150 Z-600	11		0	0	0	0	0	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	Z-100	1		0	1	0	1	0	1
АО "ВМЗ" (RA.RU.311691)		Z 1200 Z 600Е Z, модификация Z 1200 Z, модификация Z 600Е	9	2	2	7	0	9	2	7
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265)	РСТ	ВТ2-FR100TEW.A4K BT2-FR100TEW.А4К мод. Z005 мод. Z2,5 Z005 мод. Z100	8		0	8	0	8	0	8
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации Z010 Z2,5	7		0	5	0	5	0	5
АО "Выксунский металлургический завод" (RA.RU.311691)		Z 600	1		0	0	0	0	0	0
ООО "ТМС РУС" (RA.RU.312318)		мод. Z0.5	1		0	0	0	0	0	0
ОАО "ГАЗ" (RA.RU.310591)		ZWIK Z150	1		0	0	0	0	0	0
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510)	РСТ	Z 2.5 BT1-FR2.5TS.140 Z 010 BT-F0140TN.A40	6		0	6	0	6	0	6
ПАО "ОАК" (RA.RU.310524)		Z050 Z600-Е Z-100 Z100 Z020 Z1,0	9		0	9	0	0	0	0
ОАО "МСЗ" (1831)		Z20	1		0	1	0	1	0	1
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		модификация Z2.5 Модификация Z005	6		0	6	0	4	0	4
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	серии Z, мод. Z100 cерии Z, мод. Z1.0 Z, мод. Z100 Z100 серии Z, мод. Z250 серии Z, мод. Z1200E Z, мод. Z050 серии Z, мод. Z600 мод. Z100 мод. Z100 мод. Z050 мод. Z600E мод. Z250 мод. Z1200E мод. Z1.0 мод. Z1.0 мод. Z250	37	4	0	34	0	32	0	32
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482)	РСТ	Z	3		0	0	0	0	0	0
ООО "ВЕС" (RA.RU.311992)		Z050	3		2	1	0	0	0	0
ООО "КИПМЕТСЕРВИС" (RA.RU.310460)		Z-150 Z-600	10		0	10	0	10	0	10
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	Z010 серии Z, модификации Z100 Zwick Z005/TL2F-001 Z-100 серии Z, модификации Z050 модификация Z005	16		0	15	0	15	0	15
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)		Z005 (Zwick/Roell BT1-FB005TS.D14 с датчиком силы KAP-TC до 5 kH) мод. Z100 мод. Z010 Машина универсальная испытательная Z2,5 с датчиками силы: №753272(2,5кН),№1200651(10Н) Машина испытательная Z 0,5 Машина универсальная испытательная Z,модиф.Z 2.5 Z020 (Zwick/Roell BT1-FR020TH/ A50) Машины универсальные испытательные Z мод. Z010	40		0	0	0	0	0	0
ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434)		Z600 Z-100 Z-050 Z-250 Z050 Z250 Z100	16	4	0	16	0	16	0	16
АО "РСК "МИГ" (RA.RU.311302)		Z050 Z-600E Z-100 Z1,0 Z020 Z100	8		0	8	0	8	0	8
ПАО "ЧТПЗ" (RA.RU.312931)		Z010	1		0	1	0	1	0	1
ФГУП "ВИАМ" (РОСС СОБ 3.00226.2014)		Z050 Zwick Roell Z 250 Zwick Poell Z 100 Zwick Roell Z100 Z 2.5 Z 100 Zwick Z 100 Z050TF Z 050	11		0	11	0	7	0	7
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ		8		0	0	0	0	0	0
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469)	РСТ	Z010	4		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Z020 Z250, в составе с экстензометром BT2-EXMAKRO.012 №616781/2013	2		0	0	0	0	0	0
АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378)		Z600	2		0	2	0	2	0	2
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Нет модификации (за один диапазон/параметр) Z100 Z250 Z010 Z050 Z005 Z1.0 Z2,5 Z 005 Z 010 модификация Z2,5 модификация Z005 модификация Z010 модификация Z150 модификация Z100 модификация Z250	53	3	1	42	1	21	0	21
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225)	РСТ	Z2,5 Z005 модель Z 005 модель Z 2,5	5		0	2	0	5	0	2
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	серии Z модификации Z-1.0	3		0	2	0	3	0	2
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	Z005	13	4	0	12	0	13	0	12
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		Z1200 Е Z5.0 серии Z Z050 серии Z Z250 Z1200Е Z050 Z250 Z010	12	2	0	8	0	6	0	5
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	Нет модификации Z100, Z005 Z020TH Z 1,0 Z 005 Z100 Z1.0 Z050	17		0	14	0	17	0	14
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	мод. Z010 мод. Z010	3		0	3	0	3	0	3
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	Z020	2		0	2	0	2	0	2
ООО "КВАЗАР" (RA.RU.310696)		Z 2.5 Z 2,5	2		0	2	0	2	0	2
ФБУ "Мордовский ЦСМ" (RA.RU.311375)	РСТ	Z0,5 Z0.5	5		0	3	0	4	0	2
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	ZWICK	4		0	3	0	4	0	3
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	Z250 Z2,5 Z100 Z050 Z05 Z010 Z 1,0 Z0,5	27		0	25	0	22	0	20
ФБУ «Кемеровский ЦСМ» (72)	РСТ	Z	2		0	0	0	0	0	0
ФБУ «Кировский ЦСМ» (RA.RU.311362)	РСТ	нет данных	2		0	0	0	0	0	0
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		Z2,5	1		1	0	0	1	1	0
ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612)		Z100 Z1600	7	1	0	7	0	7	0	7
ФБУ «Тверской ЦСМ» (RA.RU.311253)	РСТ	Z	2		0	0	0	0	0	0
ФБУ «Рязанский ЦСМ» (RA.RU.311387)	РСТ	нет данных Z	8		0	0	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	Z100 ВТ1-FB100TH Z мод. Z250 Z модификация Z050 Z мод. Z2,5 Z модификация Z400E Z 0,5 (BT1-R0.5TH. D14) Z250 Z 100/SN5A Z . мод. Z2.5 Z0,5 (BT1-R0.5TH. D14) Z400 Z050 BT2-FR250SR.A4K мод. Z100 BT1-FB100TH Z0,5 (BT1-FR0.5TH.D14) мод. Z400 мод. Z050 мод. BT2-FR250SR.A4K	27	1	0	19	0	10	0	10
ФБУ «Пермский ЦСМ» (RA.RU.311363)	РСТ	нет данных	44		0	0	0	0	0	0
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	Z, мод. Z250 Z, мод. Z5.0 Z, мод. Z100 Z, мод. Z1.0 мод. Z250	13	1	0	11	0	10	0	8
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222)	РСТ	Zwick/Roell BT 1-FB005TN.D14 Z005 Z005 Z400 ZM-815 Z 0.5	14	2	0	14	0	12	0	12
Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310)	РСТ	нет данных	2		0	0	0	0	0	0
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503)	РСТ	Z005 Машина универсальная испытательная Z Z Z010	13		0	4	0	11	0	2
Коломенский филиал ФБУ «ЦСМ Московской области» (48)	РСТ	нет данных	1		0	0	0	0	0	0
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	нет данных Z	6		0	0	0	0	0	0
ФГУП «УНИИМ» (01.00258-2011)	РСТ	нет данных Z	12		0	0	0	0	0	0
ОАО "Корпорация "ВСМПО-АВИСМА" (RA.RU.311434)		нет данных Z	14		0	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	- нет модификации Машины универсальные испытательные Z, мод. Z0,5 Машины универсальные испытательные Z, мод. Z010 Машины универсальные испытательные Z, мод. Z020 Z 100 Машина универсальная испытательная Z, мод. Z100 модификация Z1.0 BT1-FR1.0TN.140 модификации Z2,5 с датчиками силы: №753272(2,5кН),№1200651(10Н) модификация: Z-5,0 TH Z2,5 Z 005 Z1.0 Z100 Z050 Z 020 мод. Z020 тип ВТ1-FR020ТН Zwick/Roell Z2.5 Zwick Z005 Z2.5 серии Z мод. Z 2.5 ТН Z 010 Модификация: Z 100 Z, мод. Z100 Модификация: BT1-FR2.5TH.140 модификация: Z-5.0 Z005 Z020 Z 2.5 Z010 Z1.0 BT1-FR1.0TN.140 BT1-FR2.5TH.140 Zwick Z5.0 Z 1.0 Z 2,5 Z600E Zwick Z0.5 Z 2,5 (BT1-FR2.5TH.140)	71	8	0	62	0	35	0	35
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429)	РСТ	Z100 Z050 ZWICK/ROELL Z5,0 Z 250 Zwick Line Z 2,5kN Z5,0 тип BT1-FR005TN.A50, мод. Z005	12		0	12	0	10	0	10
ФБУ «Воронежский ЦСМ» (RA.RU.311467)	РСТ	нет данных	2		0	0	0	0	0	0
ООО "Новатест" (РОСС СОБ 5.00220.2014)		Z 100	1		0	0	0	0	0	0
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ	Z010 Z020	9	1	0	7	0	7	0	7
ООО "ТМС РУС" (RA.RU.312318)		Z005 мод. Z005 мод. Z5.0 мод. Z100 мод. Z2,5 мод. Z010 мод. Z1.0 мод. Z050 мод. Z0.5 мод. Z2.5 Z010 Z5.0 Z1.0 Z2.5 Z0.5 Z050	65		0	51	0	36	0	33
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	Z, мод. Z100 мод. Z2,5 Z-100 мод. Z-100/TLS-А мод. Z 0.5 мод. Z100	9		0	7	0	9	0	7
ФБУ "ЦСМ в Челябинской области" (RA.RU.311482)		Z	2		0	0	0	0	0	0
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473)	РСТ	модификации Z050 модификации Z010	9		0	7	0	2	0	2
ФБУ «Курский ЦСМ» (RA.RU.311463)	РСТ	нет данных	3		0	0	0	0	0	0
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348)	РСТ	Z, мод. Z005 Z, мод. Z250	2		0	2	0	2	0	2
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ	Нет модификации Z005	4		0	3	0	3	0	2
ФГУП "УНИИМ" (RA.RU.311285)	РСТ	Z, Z010, Z100	1		0	0	0	0	0	0
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	серии Z, мод. Z100 Z100 Z, мод. Z100 серии Z, мод. Z1200E серии Z, мод. Z250 серии Z, мод. Z600 Z, мод. Z050 cерии Z, мод. Z1.0	18		0	0	0	0	0	0
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392)	РСТ		2		0	0	0	0	0	0
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		Машина универсальная испытательная серии Z модель Машина универсальная испытательная серии Z модифик Машина универсальная испытательная серии Z Машина универсальная испытательная серии Z мод. Z Машина универсальная испытательная серии Z модель Z010 Машина универсальная испытательная серии Z модель Z0.5 Машина универсальная испытательная серии Z модель Z1.0 Машина универсальная испытательная серии Z модель Z050 Машина универсальная испытательная серии Z модификация Z005 Машина универсальная испытательная серии Z модель Z005 Машина универсальная испытательная серии Zмодификации Z050, с датчиком силы X force P, № С100504004 Машина универсальная испытательная серии Z, мод. Z2.5 Машина универсальная испытательная серии Z, мод. Z010 Машина универсальная испытательная серии Z, мод. Z400 Машина универсальная испытательная серии Z, мод. Z5.0 Z005 Машина универсальная испытательная серии Z, модель Z1.0 Машина универсальная испытательная серии Z, модель Z050 Машина универсальная испытательная серии Z, модель Z0.5	61		0	0	0	0	0	0
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	Z Z (за один диапазон)	26		0	0	0	0	0	0
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ		2		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Z250, в составе с экстензометром BT2-EXMAKRO.012 №616781/2013 Z020	3		0	0	0	0	0	0
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		Z2.5 Z1.0 Z005 Z2,5 модификация Z005	11		0	0	0	0	0	0
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	Z Z-0,5	2		0	0	0	0	0	0
АО "РСК "МИГ" (RA.RU.310524)		Z-600Е	1		0	0	0	0	0	0
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	Z, мод. Z100 Z, мод. Z250	6		0	0	0	0	0	0
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	Z005,	6		0	0	0	0	0	0
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225)	РСТ		2		0	0	0	0	0	0
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	серии Z модификации Z-1.0	1		0	0	0	0	0	0
ПАО "Северсталь" (RA.RU.311612)		Z100 Z1600 МУИ 21600	4		0	0	0	0	0	0
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348)	РСТ	Z, мод. Z005	1		0	0	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	Z 250 Zwick (ВТ2-FP250SR.A4K) Z 005 Z Z0.5 (ВТ1-R0.5TH. D14) Z050 Z мод. Z2,5 Z 400 ZWICK/POELL Z100 ВТ1-FB100TH Z250 Z600E Z 0,5 (BT1-R0.5TH. D14) Z мод Z-250	13		0	0	0	0	0	0
ООО "ЭТАЛОН" (RA.RU.311458)		нет данных Z	2		0	0	0	0	0	0
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ		1		0	0	0	0	0	0
ФБУ «Чувашский ЦСМ» (RA.RU.311221)	РСТ	нет данных	3		0	0	0	0	0	0
ФБУ «Тюменский ЦСМ» (RA.RU.311494)	РСТ	нет данных Z	5		0	0	0	0	0	0
ФБУ «Коми ЦСМ» (RA.RU.311490)	РСТ	нет данных Z	3		0	0	0	0	0	0
ФБУ «Якутский ЦСМ» (RA.RU.311545)	РСТ	нет данных Z	4		0	0	0	0	0	0
ФБУ "Тверской ЦСМ" (RA.RU.311253)	РСТ		1		0	0	0	0	0	0
ФБУ "Брянский ЦСМ" (RA.RU.311364)	РСТ		1		0	0	0	0	0	0
ФБУ «Тольятинский ЦСМ» (61)	РСТ	Z	1		0	0	0	0	0	0
ФБУ «УРАЛТЕСТ» (RA.RU.311249)	РСТ	Z	9		0	0	0	0	0	0
ФБУ «Нижегородский ЦСМ» (RA.RU.311315)	РСТ	нет данных	43		0	0	0	0	0	0
Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48)	РСТ	нет данных Z	10		0	0	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	нет данных Z	23		0	0	0	0	0	0
ФБУ «Челябинский ЦСМ» (RA.RU.311503)	РСТ	Z	8		0	0	0	0	0	0
ФБУ «Белгородский ЦСМ» (RA.RU.311380)	РСТ	Z	7		0	0	0	0	0	0
АО "МСЗ" (RA.RU.311829)		Z020	2		0	2	0	2	0	2
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488)	РСТ	Z	3		0	3	0	3	0	3
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462)	РСТ	Z005 Z250 Z 100	5		0	5	0	5	0	5
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	Z010	6	2	0	6	0	6	0	6
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	Z020 Z250	6		0	6	0	4	0	4
НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ (RA.RU.312629)		Z 100 Z 250 Z050 Z005 Z030 Z 2.5 Z100 Z 050 Z050TF Z250	22	1	0	22	0	0	0	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		нет модификации Z005 Z010 Z 050 Z020 Z0.5	10	1	0	10	0	7	0	7
АО "ЧТПЗ" (1816)		Z010	2	1	0	2	0	2	0	2
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Z010 Z2.5	4	2	0	4	0	4	0	4
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		Z010	1	1	0	1	0	1	0	1
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486)	РСТ	Z005	1		0	1	0	1	0	1

Стоимость поверки Системы видеоизмерительные (NORGAU)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Владимирский ЦСМ Владимирская область	4546	6915
ФБУ Волгоградский ЦСМ Волгоградская область	9201	6915
ФБУ Воронежский ЦСМ Воронежская область	2716	6915
ФБУ Иркутский ЦСМ Иркутская область	4995	6915
ФБУ Калужский ЦСМ Калужская область	345	6915

Программное обеспечение

Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено. Применённые средства защиты от преднамеренных и непреднамеренных изменений и несанкционированных модификаций ПО соответствуют уровню защиты «С» по МИ 32862010.

Программное обеспечение аттестовано, сертификат соответствия № 06.0 001.0466 от 3 30.07.2010 г.

Идентификационные данные ПО,

Наименование программ-много обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификацио нный номер)	Цифровой идентификатор программного обеспечения (контрольная сумма MD5)
«testXpert®»	«testXpert»	7.0	TXPERT.exe 34d9fb04c9f4339665975977c957be76
	«testXpert»	7.01	TXPERT.exe 3729162eebc02c2afb5ed6210c11f63b
	«testXpert»	7.1	TXPERT.exe 3c460d16aca1b85327b2c1170e92085c
	«testXpert»	8.0	TXPERT.exe a066cd525b5a4f896c35286f6d685cf1
	«testXpert»	8.1	TXPERT.exe 92d0d093d208ca20d6ef512e987fdf8d
	«testXpert»	9.0	TXPERT.exe 0d6ebe6b13ab866868cd8f90077f91df
	«testXpert»	10.0	TXPERT.exe eaab1d7fe5c8cc310e72ab56d0a30879
	«testXpert»	10.1	TXPERT.exe 4551df150381eee22ec1c602e15a3454
	«testXpert»	10.11	TXPERT.exe 501d943655372f92f444b5daa2ae80b2
	«testXpert»	11.0	TXPERT.exe 51eb7ceb23abf0791a48202139285661
	«testXpert»	11.1	TXPERT.exe 30907f8297b0bb22c7a50a29906374e6
	«testXpert»	11.02	TXPERT.exe 0c756afd009a64a3c46d9a6758df3b52

«testXpert»

«testXpert» «testXpert» «testXpert» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II» «testXpert II»

12.0

12.1

12.2

12.3

1.41

1.42

1.43

2.0

2.01

2.1

2.2

3.0

3.1

3.2

3.3

TXPERT.exe

f48741cf4399a4870fa4d14d622e2084

TXPERT.exe

f3085456166230e0e032a024c142bd6c

TXPERT.exe

67606657ee7478ec27b9b8525ef1274b

TXPERT.exe

ef132fabea742ea2f2269cac972483a1

testXpertII.exe

ebad77871a2e56551eb512a73b8c1fe3

testXpertII.exe

ef3d0636cb07f00dc1f3a4ec0df960bd

testXpertII.exe

4b1ce6cb78c68000f63522f8de48b427

testXpertII.exe

34c580187cda2fb1a999eadaf23686f0

testXpertII.exe

54c1f99716ab70f5b7a88a2c339dd359

testXpertII.exe

4a7add5025b13699539a08c7d47c8823

testXpertII.exe

0d78724eb053a1b3d25b992ff8b35598

testXpertII.exe

327ed5411e37c6027790cb9dcc978d81

testXpertII.exe

e573ff8b36a46b624ae757cd48502c64

testXpertII.exe

444aa5f084c741e211d54b7b516ef7a9

testXpertII.exe

187a5dd3936e22f884c5160410f2bc31

Знак утверждения типа

наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Машины универсальные испытательные серии Z. Руководство по эксплуатации»

Лист 9

Всего листов 9

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к Машинам универсальным испытательным серии Z

ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»

Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.

Поверка

осуществляется по документу МП АПМ -49-11«Машины универсальные испытательные серии Z, SP . Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» 01 марта 2011 г

Основное поверочное оборудование:

Динамометры серии KTN фирмы «Zwick/Roell Tochtergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %;

Измерители длины цифровые фирмы «HEIDENHAIN»:

-MT 1281, с пределами допускаемой абсолютной погрешности ±1 мкм (в диапазоне 0...0,3 мм) и пределами допускаемой относительной погрешности ±0,3 % (в диапазоне 0,3... 12 мм)

-MT 60K, с пределами допускаемой абсолютной погрешности ±1 мкм (в диапазоне 0.0,3 мм) и пределами допускаемой относительной погрешности ±0,3 % (в диапазоне 0,3.60 мм),

-CT 6002 с пределами допускаемой абсолютной погрешности ±0,5 мкм (в диапазоне 0.0,3 мм) и пределами допускаемой относительной погрешности ±0,15 % (в диапазоне 0,3.60 мм);

Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60) с. (0-60) мин., с ценой деления 0,2 с, с погрешностью не более ±0,2 % .

Изготовитель

Фирма «Zwick GmbH & Co. KG», Германия, адрес: August-Nagel-Str. 11 D-89079 Ulm, Germany, тел: +49 (0) 7305 10-0.

Заявитель

ООО «Цвик трейдинг-М»,
125167, Москва, Ленинградский проспект 37А, корпус 14

Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении, сжатии или изгибе.

Машины универсальные испытательные серии Z состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задаётся электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения величины силы и перемещения отображаются на дисплее ЭВМ.

Электронный блок предназначен для управления режимами работы, обработки, хранения, отображения и передачи значений величины силы и деформации на внешнее устройства.

В зависимости от модификации машины нагружающая рама может располагаться как в вертикальной, так и в горизонтальной плоскости.

Подвижная траверса машин, имеющих в обозначении индекс «Е», перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых электродвигателем, который может располагаться как в нижней, так и в верхней части нагружающей рамы.

Подвижная траверса машин, имеющих в обозначении индекс «Н», перемещается по направляющим колоннам с помощью гидравлического привода, питаемого от насоса гидростанции, находящейся рядом с нагружающей рамой.

Машины могут быть укомплектованы датчиками продольной и поперечной деформации образца, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце - с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.

Машины универсальные испытательные серии Z выпускаются в восемнадцати модификациях. Модификации Z0.5; Z1.0; Z2,5; Z5,0 имеют одну направляющую колонну и две шариковинтовые пары. Модификация Z005 имеет одну или две направляющие колонны и две шариковинтовые пары. Модификации Z010; Z020; Z030; Z050; Z100; Z150; Z250; Z300 имеют две или четыре направляющие колонны и две шариковинтовые пары.

Модификации Z400; Z600; Z1200; Z1600, Z2000 с индексом «Е» имеют четыре направляющие колонны, две шариковинтовые пары и имеют электромеханический привод, модификации Z400; Z600; Z1200; Z1600, Z2000 с индексом «Н» имеют две или четыре направляющие колонны и гидравлический привод.

Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru

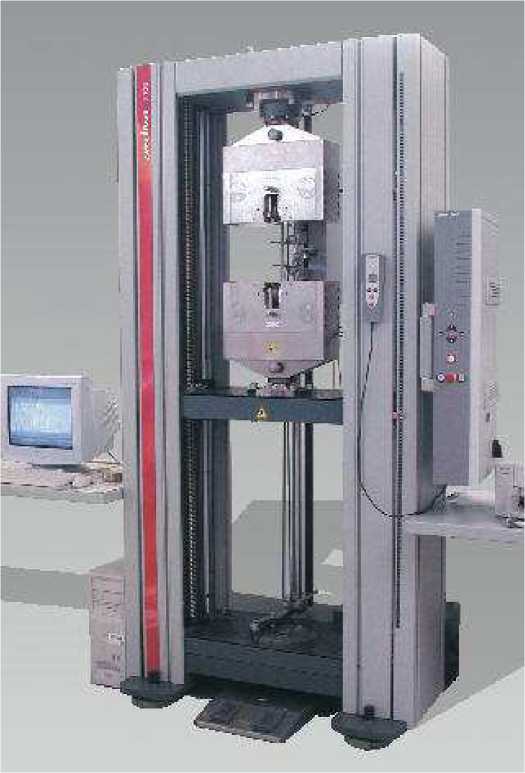

Рисунок 1 Общий вид машины универсальной испытательной серии Z напольного

исполнения

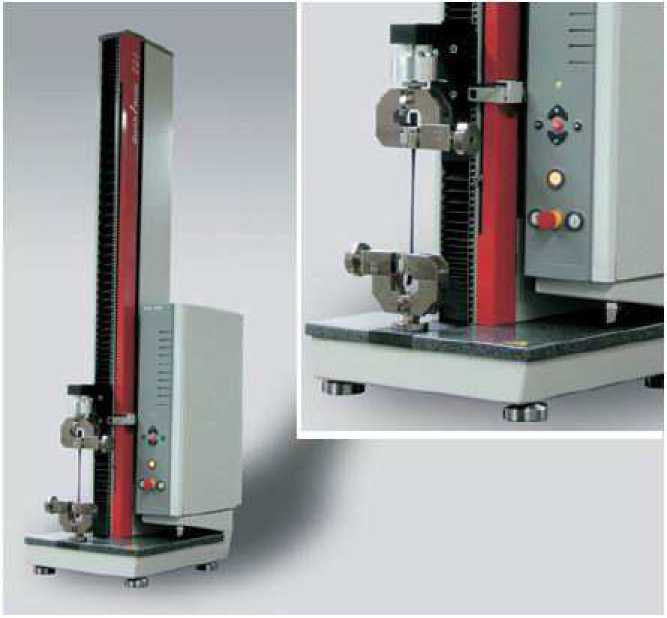

Рисунок 2 Общий вид машины универсальной испытательной серии Z настольного исполнения

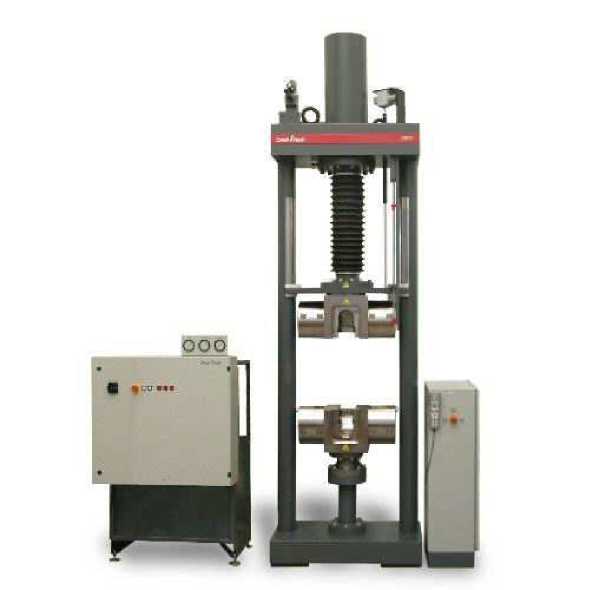

Рисунок 3 Общий вид машины универсальной испытательной серии Z с индексом «H».

Лист 4 Всего листов 9

Комплектность средства измерения приведена в таблице 4 Таблица 4

Наименование	Количество, шт	Примечание
Машина универсальная испытательная серии Z	1	Модификация по заказу
Персональный компьютер типа IBM/PC.	1	Поставляются по дополнительному заказу
Комплект кабелей соединительных	1
Программное обеспечение.	1
Руководство по эксплуатации.	1
Приборы для измерений продольной и поперечной деформации образца.		Поставляются по дополнительному заказу
Захваты и зажимы	1	Поставляются по дополнительному заказу

Метрологические характеристики приведены в таблице 1 и таблице 2

Лист 6

Всего листов 9 Таблица 1

Модификация	Наибольшая предельная нагрузка, кН	Пределы допускаемой относительной погрешност и измерения нагрузки, %	Пределы допускаемой абсолютной погрешности измерения деформации образца в д иапазоне до 300 мкм, мкм	Пределы допускаемой относительной погрешности измерения деформации образца в диапазоне более 300 мкм, %	Максимальная скорость перемещения подвижной траверсы, мм/мин *	Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы, %	Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки,%	Высота рабочего пространства без захватов, мм*	Габаритные размеры высота-мм, ширина-мм, глубина-мм*	Масса, кг*
Z0.5	0,5	±1(0,5***)	±3 мкм	±1	2000	±1	±1	1070	1279/405/489	66
Z1.0	1				2000		±1	1070	1279/405/489	66
Z2.5	2,5				1000		±1	1070	1279/405/489	66
Z5.0	5				600		±1	1030	1279/400/489	70
Z005	5				3000		±1	1045	1299/680/490	150
Z010	10				2000		±1	1045	1299/680/490	150
Z020	20				1000		±1	1045	1299/680/490	150
Z030	30				1000		±1	1355	1714/760/525	240
Z050	50				600		±1	1355	1714/760/525	240
Z100	100				750		±1	1355	1769/960/584	450

Лист 7

Всего листов 9 Таблица 2

Модифика-	Наиболь-	Пределы	Пределы	Пределы	Макси-	Пределы	Пределы	Высота	Габарит-	Масса,
ция	шая	допускае-	допускае-мой	допускае-мой	мальная	допуска-	допуска-	рабочего	ные размеры	кг*
	предель-	мой	абсолютной	относи-	скорость	емой	емой	простран-	высота-мм,
	ная	относи-	погреш-ности	тельной	перемеще-	относи-	относи-	ства без	ширина-мм,
	нагрузка,	тельной	измерения	погреш-ности	ния	тельной	тельной	захватов,	глубина-мм*
	кН	погрешност	деформации	измерения	подвижной	погреш-	погреш-	мм*
		и	образца в	деформации	траверсы,	ности	ности
		измерения	д иапазоне до	образца в	мм/мин*	измере-	задания
		нагрузки,	300 мкм,	диапазоне		ния	скорости
		%	мкм	более 300		перемеще-	перемеще-
				мкм, %		ния	ния
						подвижной	подвижной
						траверсы,	траверсы без
						%	нагрузки,%
Z150	150				900		±1	1675	2304/1336/924	1470
Z250	250				600		±1	1675	2304/1336/924	1500
Z300	300				250		±1	1800	2600/1145/845	2600
Z400	400				250/340		±1	1800 /	2600/1145/845	2600/
Е/Н		±1(0 5***)	±3 мкм	±1		±1		500 **	3213/1030/500	2550
Z600	600				200/250		±1	1940 /	2860/1414/842	3800/
Е/Н								500 **	3213/1030/500	2700
Z1200	1200				400		±1	2266 /	3591/1420/870	7000/
Е/Н								600 **	3769/1220/920	6000
Z1600 Е/Н	1600				300/250		±1	2466/	3930/1569/845	9000/
								600 **	4414/1210/1015	8100
Z2000 Е/Н	2000				300/200		±1	2826/600	4420/1800/1090	13500/
								**	4600/1400/1100	12200

*-Указанные характеристики относятся к базовым моделям и могут быть изменены по требованию Заказчика. **-Для машин с индексом H указан ход подвижного захвата.

***-Для испытательных машин с датчиками силы «Xforce HP» или «Xforce K»

Лист 8 Всего листов 9 Технические характеристики для всех модификаций приведены в таблице 3: Таблица 3

Диапазон рабочих температур, °С	+10. +35
Относительная влажность воздуха, %	+10.+90
Напряжение питания, В	230/400
Частота напряжения питания, Г ц	50/60
Полный срок службы, лет, не менее	15
