Номер по Госреестру СИ: 70241-18
70241-18 Копры вертикальные
(DWT)
Назначение средства измерений:
Копры вертикальные DWT (далее - копры) предназначены для измерения энергии разрушения образцов при испытаниях ударной прочности образцов различных материалов.
Внешний вид.
Копры вертикальные
Рисунок № 1
Программное обеспечение
предлагает следующие функции:- передача всех зарегистрированных измеренных значений в testXpert TRS;
- любое отображение кривых измерения (например, график Y-X " усилие - перемещение");
- возможность анализа и расчета значений ( например, энергия = усилие * перемещение).
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
testXpert® |
Номер версии ПО |
7.0 (не ниже) |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (Название ПО) |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на раму копра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам вертикальным DWT
Техническая документация фирмы “Zwick GmbH & Co. KG”, Германия.
Поверка
Поверкаосуществляется по документу МП ТИнТ 215-2017 «Копры вертикальные DWT. Методика поверки», утвержденному ООО «ТестИнТех» 09.06.2017 г.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
-
- дальномер лазерный Leica DISTO A5 (Рег. №30855-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Zwick GmbH & Co. KG», Германия
Адрес: August-Nagel-Str. 11 D-89079 Ulm, Germany
Телефон/факс: +49 (0) 7305 10-0
Web-сайт: www.zwick.de
Заявитель
ООО «Цвик трейдинг - М»ИНН: 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д.4
Тел.: +7 (495) 777-24-24, +7 (800) 100-24-24
Web-сайт: www.zwick.ru
Е-mail: info@zwick.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» Адрес: 123308, Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Принцип действия копров основан на измерении количества энергии, затраченной на деформацию образца единичным ударным нагружением. Энергия, затраченная на деформацию образца, определяется как разность потенциальной энергии падающего груза, поднятого на расчётную высоту, и кинетической энергии в точке после разрушения образца.
Конструктивно копры состоят из корпуса, вертикальных колонн, падающего груза с бойком, электропривода салазок падающего груза, пульта управления и системы обработки данных, предназначенной для управления работой, проведения настройки, калибровки, задания видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Копры могут оснащаться устройством для центрирования, загрузки и удержания испытываемого образца и инструментированным бойком. Подъем падающего груза с бойком может осуществляется с помощью электропривода автоматически.
Падающий груз закреплен на салазках, свободно перемещающихся по колоннам при выключенном тормозном механизме.
Положение траверсы с бойком по высоте, соответствующее выбранному значению энергии, устанавливается автоматически.
Для проведения теста задается либо высота падения падающего груза, либо энергия необходимая для разрушения образца. В случае выбора энергии, компьютер автоматически высчитывает необходимую высоту поднятия падающего груза. Привод салазок поднимает падающий груз на необходимую высоту, тормоза салазок упираются в направляющие колонны, падающий груз отсоединяется от салазок и падает вниз на образец.
Копры вертикальные DWT выпускаются в девяти модификациях, отличающихся друг от друга диапазоном измерения энергии, нагрузки, габаритными размерами и массой.

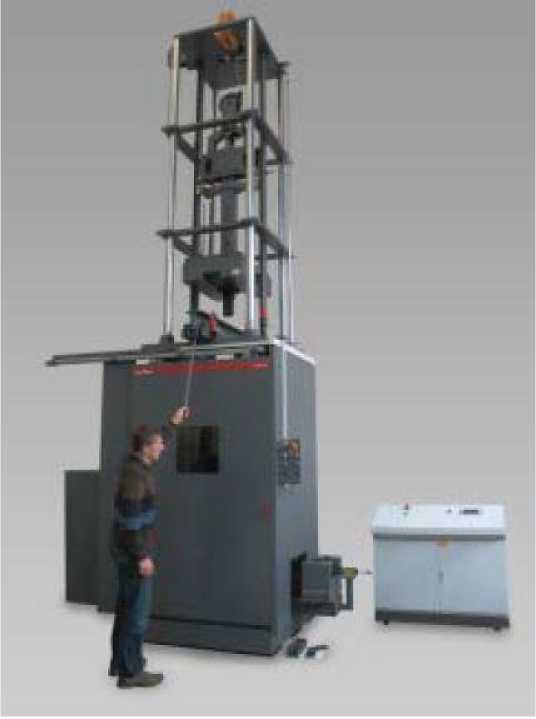

Общий вид копров представлен на рисунке 1.
Рисунок 1 - Общий вид копра вертикального DWT
Пломбирование копров вертикальных DWT не предусмотрено.
Программное обеспечение предлагает следующие функции:
- передача всех зарегистрированных измеренных значений в testXpert TRS;
- любое отображение кривых измерения (например, график Y-X " усилие - перемещение");
- возможность анализа и расчета значений ( например, энергия = усилие * перемещение).
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
testXpert® |
Номер версии ПО |
7.0 (не ниже) |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (Название ПО) |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Таблица 4 -
Наименование |
Обозначение |
Количество, шт. |
Копер вертикальный DWT |
- |
1 |
Руководство по эксплуатации и ПО |
- |
1 |
Термостат |
- |
по запросу |
Компрессор |
- |
по запросу |
Комплект для инструментации (инструментированный боёк, усилитель сигнала и ПК) |
- |
по запросу |
Система для измерения скорости падения груза |
- |
по запросу |
Пресс для нанесения надрезов на образцы |
- |
по запросу |
Методика поверки |
МП ТИнТ 215-2017 |
1 |
Таблица 2 -
Характеристики |
DWT20-5 |
DWT20-2,5 |
DWT30-5 |
DWT30-2,5 |
DWT40-5 |
DWT40-2,5 |
DWT60 |
DWT80 |
DWT100 |
Диапазон измерений |
от 2011 до |
от 4022 до |
от 3007 до |
от 6008 до |
от 4002 до |
от 8005 до |
от 6077 до |
от 8025 до |
от 10026 до |
потенциальной энергии |
20110 |
20110 |
30068 |
30043 |
40025 |
40025 |
60773 |
80246 |
100000 |
(со стандартным грузом), Дж | |||||||||
Диапазон измерений потенциальной энергии |
от 4076 до |
от 4076 до |
от 4199 до | ||||||
(с грузом, имеющим переменную массу), Дж |
60773 |
80246 |
100000 | ||||||
Допускаемое отклонение | |||||||||
запаса потенциальной |
±2 | ||||||||
энергии от номинального | |||||||||
значения, % | |||||||||
Масса падающего груза | |||||||||
(в стандартном исполнении), кг |
410 |
820 |
613 |
1225 |
816 |
1632 |
1239 |
1636 |
2044 |
Масса падающего груза |
от 831 до |
от 831 до |
от 856 до | ||||||
(с переменной массой), кг |
1239 |
1636 |
2044 | ||||||
Пределы допускаемой | |||||||||
относительной |
±2 | ||||||||
погрешности измерений массы падающего груза, % | |||||||||
Диапазон скоростей, м/с |
от 3,1 до |
от 3,1 до |
от 3,1 до |
от 3,1 до |
от 3,1 до |
от 3,1 до | |||
9,9 |
7,0 |
9,9 |
7,0 |
9,9 |
7,0 |
от 3,1 до 9,9 | |||
Высота сброса падающего |
от 500 до |
от 500 до |
от 500 до |
от 500 до |
от 500 до |
от 500 до |
от 500 до 5000 | ||
груза, мм |
5000 |
2500 |
5000 |
2500 |
5000 |
2500 | |||
Габаритные размеры, | |||||||||
не более, мм | |||||||||
-высота |
8000 |
5750 |
8000 |
5750 |
8000 |
5750 |
8000 | ||
-ширина |
2810 |
2810 |
2810 |
2810 |
2810 |
2810 |
2810 | ||
-глубина |
1140 |
1140 |
1140 |
1140 |
1140 |
1140 |
1140 | ||
Масса, кг, не более |
6350 |
6100 |
7050 |
6700 |
7450 |
7150 |
9300 |
9800 |
11800 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Питание, В |
400 |
Частота в сети, Гц |
50 / 60 |
Мощность, кВт |
11 |
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % |
от +10 до +35 от 20 до 90 |
Полный срок службы, лет |
10 |
