Номер по Госреестру СИ: 55707-13
55707-13 Машины для испытаний листового металла на выдавливание
(BUP)
Назначение средства измерений:
Машины для испытаний листового металла на выдавливание серии BUP предназначены для испытания листового металла на выдавливание сферической лунки в соответствии с ГОСТ 10510-80.

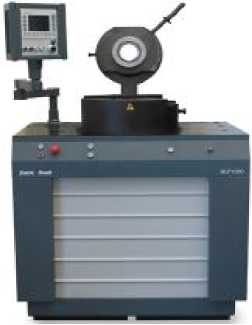

Внешний вид.
Машины для испытаний листового металла на выдавливание
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.11.2018
Номер записи - 145912
ID в реестре СИ - 368312
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, мод. BUP 200, мод. BUP 100, Машина для испытаний листового металла на выдавливание серии BUP, мод. BUP200, Машина для испытаний листового металла на выдавливание серии BUP, мод. BUP100, Машина для испытаний листового металла на выдавливание серии BUP модель BUР200, Машина для испытаний листового металла на выдавлив, BUP 200, BUP 100, BUP, , мод. BUP 100,
Производитель
Изготовитель - Фирма "Zwick GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 6
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№202 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Светотехнические изделия, освещение искусственное" (ТК 332)
Наличие аналогов СИ: Машины для испытаний листового металла на выдавливание (BUP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Zwick GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20385-05 01.11.2010 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20385-11 04.08.2016 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
20386-11 04.08.2016 |
Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22678-08 01.01.2014 |
Копры маятниковые, PSW и RKP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22678-14 05.12.2019 |
Копры маятниковые, RKP, PSW Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22679-08 01.01.2014 |
Копры маятниковые, Zwick 5102 и Zwick 5113 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39441-08 |
Машина для испытания листового металла на выдавливание, BUP 100, исп. BPB 100.00.002 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39643-08 01.01.2014 |
Твердомеры стационарные универсальные, ZHU 250, ZHU 250 topline, ZHU 750 topline, ZHU 3000 topline Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40846-09 01.08.2014 |
Машины для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43305-09 |
Машина испытательная, HB250 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43957-10 |
Твердомер Виккерса, ZHV 10 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52869-13 05.03.2018 |
Наборы грузов специальных, Нет данных Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54045-13 02.07.2018 |
Машины универсальные испытательные, Z330 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54046-13 |
Машина универсальная испытательная, UTS500 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55707-13 28.11.2018 |
Машины для испытаний листового металла на выдавливание, BUP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56022-13 19.12.2018 |
Копры маятниковые, HIT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
65733-16 23.11.2021 |
Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65734-16 23.11.2021 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67909-17 |
Машина для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70241-18 26.01.2023 |
Копры вертикальные, DWT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72810-18 |
Машина для испытаний на глубокую вытяжку, BUP 200, тип BPB200.00.012 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Машины для испытаний листового металла на выдавливание (BUP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ОАО "Корпорация "ВСМПО-АВИСМА" (RA.RU.311434) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 11 | 0 | 8 | 0 | 10 | 0 | 8 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Машины для испытаний листового металла на выдавливание (BUP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
54293 | 54293 |
Программное обеспечение
Машины для испытаний листового металла на выдавливание серии BUP имеют встроенное программное обеспечение «SPS_BUP100neu_Standard», «SPS_BUP200neu_Standard»,
«SPS_BUP400600neu_Standard», «SPS_BUP1000neu», а также программное обеспечение
«testXpert®», устанавливаемое на персональный компьютер. С помощью указанного программного обеспения обеспечивается хранение и передача результатов измерений, а также постобработка измеренных данных.
Идентификационные данные программного обеспечения:
|
Модель |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
«testXpert®» |
«testXpert II» |
1.41 |
ebad77871a2e5655 1eb512a73b8c1fe3 |
MD5 |
|
BUP100 |
SPS_BUP100n eu Standard |
SPS_BUP100neu Standard |
1 0 250213 | ||
|
BUP200 |
SPS_BUP200n eu Standard |
SPS_BUP200neu Standard |
1 0 170310 | ||
|
BUP400 BUP600 |
SPS_BUP4006 00neu_Standar d |
SPS_BUP400600 neu_Standard |
1_0_090310 |
- |
- |
|
BUP1000 |
SPS_BUP1000 neu Standard |
SPS_BUP1000ne u Standard |
1 0 080311 |
- |
- |
Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на раму машин для испытаний листового металла на выдавливание серии BUP и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Машины для испытаний листового металла на выдавливание серии BUP. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний листового металла на выдавливание серии BUP-
1. ГОСТ 10510-80 «Металлы. Метод испытания на выдавливание листов и лент по Эриксену».
-
2. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.
Поверка
Поверкаосуществляется по документу МП АПМ 19-13 «Машины для испытаний листового металла на выдавливание серии BUP. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в ноябре 2013 г.
Перечень основного оборудования необходимого для поверки:
-
- Динамометры серии KTN фирмы «Zwick/Roell Tochtergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %. Номер в Госреестре № 45218-10
-
- Индикаторы часового типа модели ИЧ-50 с ценой деления 0,01 мм, класс точности 0. Пределы допускаемой абсолютной погрешности не более ±0,03 мм. Номер в Госреестре № 40287-08.
Изготовитель
Фирма « Zwick GmbH & Co. KG », ГерманияAugust-Nagel_Str. 11 D-89079 Ulm, Germany
Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200
E-mail: info@zwick.de
Заявитель
ООО «Цвик трейдинг-М»125167, Москва, Ленинградский проспект 37А, корпус 14
Тел.: +7 495 783 88 12;Факс: +7 495 783 88 13
E-mail: info@zwick.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия машин для испытаний листового металла на выдавливание серии BUP основан на вдавливании сферического пуансона в образец из листового металла, зажатого между матрицей и прижимным кольцом, до начала образования на выдавливаемой в нём сферической лунке сквозной трещины или до момента спада усилия выдавливания с одновременным измерением глубины лунки.
Машины для испытаний листового металла на выдавливание серии BUP состоят из корпуса, на котором расположены клавиши управления, столешница с держателем приспособления с откидной насадкой, модуль управления и индикации на выносной стойке.
Машины для испытаний листового металла на выдавливание серии BUP могут оснащаться персональным компьютером, на который передаётся измерительная информация, отображаемая и обрабатываемая с помощью специального ПО, устанавливаемого на ПК.
Внутри корпуса располагается гидравлическая система, поршневая система, пуансон, датчик перемещения поршня, два датчика измерения давления масла.
Модуль управления и индикации обеспечивает управление процессом испытания, обработку и отображение информации.
Датчики давления масла измеряют давление прижима и давление вытяжки. Информация от них обрабатывается и поступает на модуль управления и индикации, а также на экран ПК (при его наличии) в виде величин усилия прижима и усилия выдавливания.
Фотография общего вида машин для испытаний листового металла на выдавливание серии BUP
Опломбирование защитного выключателя, расположенного на откидной насадке, клапана ограничения давления производится посредством нанесения специальной краски.
|
Наименование |
Количество, шт |
|
Машина для испытаний листового металла на выдавливание серии BUP |
1 |
|
Персональный компьютер типа IBM/PC* |
1 |
|
Комплект кабелей соединительных |
1 |
|
Программное обеспечение «testXpert®»* |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Инструмент(пуансон)* |
1 |
*- поставляется по заказу
|
Наименование модификации |
Значение характеристики | ||||
|
Модель |
BUP 100 |
BUP 200 |
BUP 400 |
BUP 600 |
BUP 1000 |
|
Диапазон измерения усилия выдавливания, кН |
10.130 |
10.200 |
10.400 |
10.600 |
25.1000 |
|
Пределы допускаемой относительной погрешности измерения усилия выдавливания, % |
±5 | ||||
|
Диапазон измерения усилия прижима, кН |
10...250 |
10.250 |
15.400 |
15.600 |
60.1000 |
|
Пределы допускаемой относительной погрешности измерения усилия прижима, % |
±5 | ||||
|
Диапазон измерения значения глубины вдавливания пуансона, мм |
2.50 |
2.50 |
2.50 |
2.50 |
2.50 |
|
Пределы допускаемой абсолютной погрешности измерения глубины вдавливания пуансона, мм |
±0,1 | ||||
|
Габаритные размеры |
850х1200х |
850х1200х |
1048х1775 |
1048х1775 |
1225х |
|
(ДхШхВ), мм |
1635 |
1635 |
х1850 |
х1850 |
1970 х1750 |
|
Масса, кг |
650 |
650 |
2100 |
2100 |
2000 |
|
Напряжение питания, В |
400 | ||||
|
Частота, Гц |
50 | ||||
|
Мощность, кВт |
10 |
10 |
17,5 |
17,5 |
17,5 |
