Номер по Госреестру СИ: 52869-13
52869-13 Наборы грузов специальных
(Нет данных)
Назначение средства измерений:
Набор грузов специальных предназначен для воспроизведения статической силы.
Внешний вид.
Наборы грузов специальных
Рисунок № 1
Внешний вид.
Наборы грузов специальных
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на чемодан в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к набору грузов специальных1. ГОСТ 8.021-2005. «Государственная поверочная схема для средств измерений массы».
2. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия».
Поверка
Поверкаосуществляется по документу МП АПМ 18-12 «Набор грузов специальных. Методика поверки», утвержденному ООО «Автопрогресс-М» 19.06.2012 г.
Основное поверочное оборудование:
- рабочие эталоны единицы массы от 1 г до 5 кг по ГОСТ OIML R 111-1-2009, гири класса F2;
- компараторы массы в соответствии с ГОСТ 8.021-2005.
- термометр стеклянный по ГОСТ 13646-68
Заявитель
ООО «Цвик трейдинг-М»125167, Москва, Ленинградский проспект 37А, корпус 14
Тел.: +7 (495) 783-8812, факс: +7 (495) 783-8813
E-mail: info@zwick.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: mfo@,autoprogress-m. ru
Набор грузов специальных воспроизводит статическую силу в диапазоне от 0,01 до 200 Н. Каждый груз имеет маркировку с обозначением номинала воспроизводимой силы, номера набора и номера груза в наборе. Маркировка номера набора и номера груза производится методом штамповки. Значение воспроизводимой силы наносится краской. Грузы номинальной силы от 0,01 до 0,2 Н изготовлены из латунного сплав, номинальной силы от 0,5 до 50 Н изготовлены из нержавеющей стали.
Набор грузов специальных для поверки и калибровки машин испытательных комплектуется системами подвеса, тарелкой для установки грузов, удлинительными стержнями, соединительными деталями и уложен в чемоданы для хранения и транспортировки.
Место маркировки

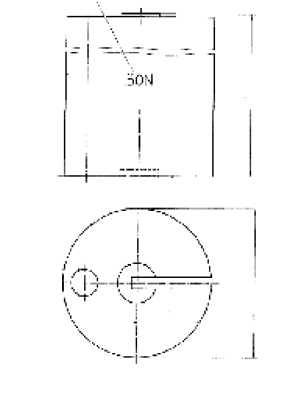

Рисунок 1. Общий вид грузов специальных номинальной силы от 0,5 до 50 Н
Место маркировки
Рис.2 Общий вид грузов специальных номинальной силы от 0,01 до 0,2 Н
Наименование |
Количество, шт. |
Примечания |
Система подвеса малая (лёгкая) |
1 | |
Удлинительный стержень системы подвеса |
1 | |
Система подвеса большая (тяжёлая) |
1 | |
Тарелка для установки грузов |
1 | |
Груз 0,01 Н |
1 | |
Груз 0,02 Н |
2 | |
Груз 0,05 Н |
1 | |
Груз 0,1 Н |
1 | |
Груз 0,2 Н |
2 | |
Груз 0,5 Н |
1 | |
Груз 1 Н |
1 | |
Груз 2 Н |
2 | |
Груз 5 Н |
1 | |
Груз 10 Н |
2 | |
Груз 20 Н |
1 | |
Груз 50 Н |
3 | |
Соединительная деталь |
1 |
Для адаптации систем подвеса к цапфам ис-питательных машин |
Соединительный палец 0 3 мм для соединительной детали |
1 |
Для адаптации систем подвеса к цапфам ис-питательных машин |
Чемодан алюминиевый для хранения и транспортировки |
1 | |
Чемодан пластиковый для хранения и транспортировки |
1 | |
Пенопласт для простилки чемодана 1/1 |
1 | |
Пенопласт для простилки чемодана 1/2 |
1 |
Пределы допускаемой относительной погрешности воспроизведения силы ±0,15 %.
Геометрические размеры и масса грузов специальных приведены в Таблице 1.
Таблица.1
Номинальное значение силы, Н |
Масса груза , кг |
Диаметр, мм |
Высота, мм |
0,01 |
0,001020 |
18 |
0,85 |
0,02 |
0,002039 |
18 |
1,7 |
0,05 |
0,005099 |
20 |
4 |
0,1 |
0,010197 |
20 |
8 |
0,2 |
0,020394 |
20 |
14,5 |
0,5 |
0,050986 |
40 |
6,7 |
1 |
0,101972 |
40 |
13,1 |
2 |
0,203943 |
40 |
25,7 |
5 |
0,509858 |
90 |
12 |
10 |
1,019716 |
90 |
24 |
20 |
2,039432 |
90 |
46 |
50 |
5,098581 |
90 |
113,5 |
