Сведения о средстве измерений: 67909-17 Машина для испытаний на изгиб с вращением

Номер по Госреестру СИ: 67909-17
67909-17 Машина для испытаний на изгиб с вращением
(UBM 200tC)

Назначение средства измерений:
Машина для испытаний на изгиб с вращением UBM 200tC (далее - машина) предназначена для измерений нагрузки и частоты циклов нагружения при испытаниях металлов на сопротивление усталости по ГОСТ 25.502.

сертификация программного обеспечения
Внешний вид. Машина для испытаний на изгиб с вращением, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина для испытаний на изгиб с вращением
Рисунок № 1
Внешний вид. Машина для испытаний на изгиб с вращением, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машина для испытаний на изгиб с вращением
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159509
ID в реестре СИ - 381909
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

UBM 200tC, UBM 200 tc,

Производитель

Изготовитель - Фирма "Zwick GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1335 от 2017.06.19 Об утверждении типов средств измерений

Наличие аналогов СИ: Машина для испытаний на изгиб с вращением (UBM 200tC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Zwick GmbH & Co. KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
20385-05
01.11.2010
Машины универсальные испытательные, Z
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
20385-11
04.08.2016
Машины универсальные испытательные, Z
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
20386-11
04.08.2016
Машины универсальные испытательные, SP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
22678-08
01.01.2014
Копры маятниковые, PSW и RKP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
22678-14
05.12.2019
Копры маятниковые, RKP, PSW
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
22679-08
01.01.2014
Копры маятниковые, Zwick 5102 и Zwick 5113
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
39441-08

Машина для испытания листового металла на выдавливание, BUP 100, исп. BPB 100.00.002
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
39643-08
01.01.2014
Твердомеры стационарные универсальные, ZHU 250, ZHU 250 topline, ZHU 750 topline, ZHU 3000 topline
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
40846-09
01.08.2014
Машины для испытаний на изгиб с вращением, UBM 200tC
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
43305-09

Машина испытательная, HB250
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
43957-10

Твердомер Виккерса, ZHV 10
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
52869-13
05.03.2018
Наборы грузов специальных, Нет данных
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
54045-13
02.07.2018
Машины универсальные испытательные, Z330
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
54046-13

Машина универсальная испытательная, UTS500
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
55707-13
28.11.2018
Машины для испытаний листового металла на выдавливание, BUP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
56022-13
19.12.2018
Копры маятниковые, HIT
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
65733-16
23.11.2021
Машины универсальные испытательные, SP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
65734-16
23.11.2021
Машины универсальные испытательные, Z
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
67909-17

Машина для испытаний на изгиб с вращением, UBM 200tC
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
70241-18
26.01.2023
Копры вертикальные, DWT
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
72810-18

Машина для испытаний на глубокую вытяжку, BUP 200, тип BPB200.00.012
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Машина для испытаний на изгиб с вращением (UBM 200tC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА"
(RA.RU.311434)
  • UBM 200tC
  • 7 1 0 7 0 7 0 7
    ФГУП "ВИАМ"
    (РОСС СОБ 3.00226.2014)
  • UBM 200 tc
  • 1 0 1 0 1 0 1
    ФГУП «УНИИМ»
    (01.00258-2011)
    РСТ
  • UBM 200tC
  • 1 0 0 0 0 0 0
    НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" - ВИАМ
    (RA.RU.312629)
  • UBM 200tC
  • 5 1 0 5 0 0 0 0

    Стоимость поверки Машина для испытаний на изгиб с вращением (UBM 200tC)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) машины предназначено для управления режимами работы, отображения и хранения результатов испытаний. Идентификационные данные (признаки) ПО приведены в таблице 1.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    testXpert

    Номер версии (идентификационный номер ПО)

    V12.3

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к машине для испытаний на изгиб с вращением UBM 200tC

    ГОСТ 25.502-79 Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость

    Техническая документация фирмы «Zwick GmbH & Co. KG», Германия

    Поверка

    Поверка

    осуществляется по документу МП 02-261-2017 «ГСИ. Машины для испытаний на изгиб с вращением UBM 200tC. Методика поверки», утвержденному ФГУП «УНИИМ» 19 апреля 2017 г.

    Основные средства поверки:

    • - рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 - гири эталонные класса точности М1 по ГОСТ OIML R 111-1-2009 в диапазоне значений от 100 г до 20 кг;

    • - рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (рулетка измерительная металлическая TR 20/5, регистрационный номер №22003-07);

    • - весы-компаратор МС11-21К, регистрационный номер №42987-09;

    • - тахометр АТТ-6000, регистрационный номер №27264-11.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    «Zwick GmbH & Co. KG», Германия
    Адрес: August-Nagel-Straee 11, D-89079 Ulm, Deutschland
    Тел.: +49 7305 100
    E-mail: info@zwick.de

    Заявитель


    Общество с ограниченной ответственностью «Цвик трейдинг-М»
    (ООО «Цвик трейдинг-М»)
    Адрес: 121151, г. Москва, ул. Раевского, д.4
    Тел.: +7 (495) 783-88-12, +7 (495) 783-88-14, факс: +7 (495) 783-88-13
    E-mail: info@zwick.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
    Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
    Тел.: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
    E-mail: uniim@uniim.ru

    Принцип действия машины основан на создании постоянного изгибающего момента, воздействующего на вращающийся образец и измерении параметров испытания.

    Машина состоит из устройства нагружения (рисунок 2), компрессора, системы управления и измерения на базе компьютера. В комплектность машины входит набор дисковых гирь с радиальным вырезом и гиредержателем в виде серьги.

    Устройство нагружения состоит из установленного на станине шпинделя, приводимого в действие электромотором через зубчатый ремень. Напротив шпинделя находится нагружающая опора, жестко соединенная с нагружающим рычагом. Испытываемый образец с помощью цанговых зажимов соединяется с валом шпинделя и валом нагружающей опоры.

    Изгибающий момент создается с помощью груза, который через трос и обводной ролик воздействует на нагружающий рычаг, жестко соединенный с нагружающей опорой. Нагружающая опора свободно перемещается в горизонтальной плоскости скольжения за счет воздушных подушек, создаваемых между станиной машины и нагружающей опорой при помощи компрессора. В качестве груза используют емкость со стальными шариками диаметром (3 - 5) мм, позволяющими плавно изменять нагрузку. Нагрузка измеряется с помощью силоизмерительного датчика. Показания силоизмерительного датчика можно считывать с помощью программного обеспечения как в единицах силы (ньютонах), так и в единицах массы (граммах).

    Система управления и измерения обеспечивает измерение и вывод текущих параметров испытаний на экран монитора и сохранение результатов испытаний в памяти компьютера в виде протоколов испытаний.

    Общий вид машины приведен на рисунке 1.

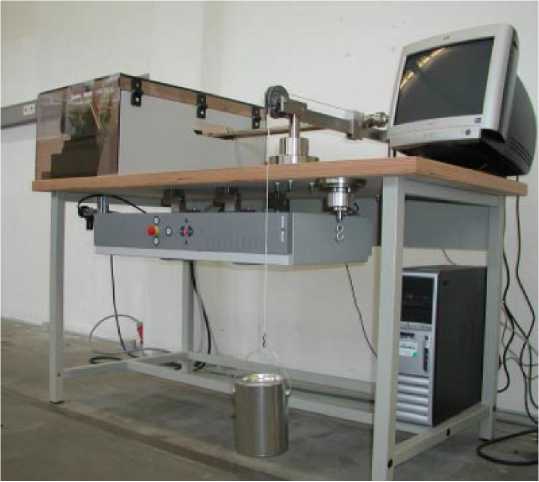

    Внешний вид. Машина для испытаний на изгиб с вращением (UBM 200tC), http://oei-analitika.ru

    Рисунок 1 - Общий вид машины

    Пломбирование машины для испытаний на изгиб

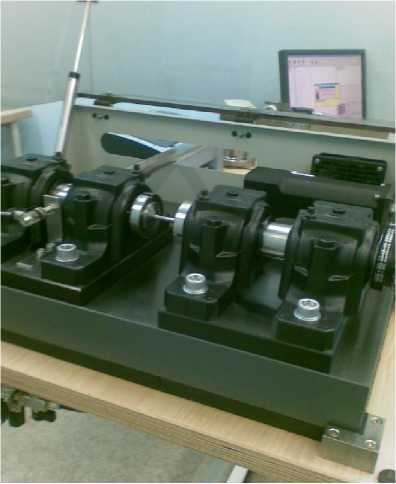

    Внешний вид. Машина для испытаний на изгиб с вращением (UBM 200tC), http://oei-analitika.ru

    Рисунок 2 - Устройство нагружения вращением UBM 200tC не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Кол-во

    Машина для испытаний на изгиб с вращением; Набор гирь в виде диска с радиальным

    UBM 200tC

    1 шт.

    вырезом и удерживающей штангой; Руководство по эксплуатации машины для

    -

    1 набор

    испытаний на изгиб с вращением UBM 200 tC; ГСИ. Машина для испытаний на изгиб с

    -

    1 экз.

    вращением UBM 200tC. Методика поверки

    МП 02-261-2017

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольший изгибающий момент, Н^м

    200

    Диапазон прилагаемых нагрузок, Н

    от 1,0 до 200,0

    Пределы допускаемой относительной погрешности измерений прилагаемой нагрузки, %

    ±1,0

    Диапазон измерений частоты циклов нагружения, Гц (об/мин)

    от 1,0 до 100,0 (от 60,0 до 6000,0)

    Пределы допускаемой относительной погрешности измерений частоты циклов динамического нагружения, %

    ±1,0

    Длина нагружающего рычага, мм

    1000±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Зажимной диаметр, мм

    от 6 до 25

    Диаметр образцов для испытаний, мм

    от 4 до 16

    Свободная зажимная длина, мм

    от 10 до 100

    Параметры электрического питания:

    - напряжение, В

    38О+

    - частота, Гц

    50±1

    Потребляемая мощность, кВт, не более

    2,0

    Габаритные размеры машины, мм, не более

    - высота

    860

    - ширина

    800

    - длина

    1600

    Масса, кг, не более

    400

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +35

    - относительная влажность воздуха, %, не более

    80

    Срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
