Номер по Госреестру СИ: 72810-18
72810-18 Машина для испытаний на глубокую вытяжку
(BUP 200, тип BPB200.00.012)
Назначение средства измерений:
Машина для испытаний на глубокую вытяжку BUP 200, тип BPB200.00.012 (далее -машина) предназначена для испытания листового металла на выдавливание сферической лунки в соответствии с ГОСТ 10510-80.
Внешний вид.

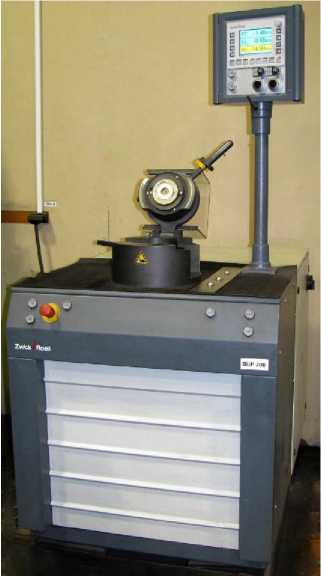

Машина для испытаний на глубокую вытяжку
Рисунок № 1
Программное обеспечение
Программное обеспечение машины предназначено для управления режимами работы, обработки измерительной информации и вывода результатов на модуль управления и индикации.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
0054001-0052520Р_1ЕТ_03 |
Номер версии (идентификационный номер) ПО |
Build 2.2.2.483 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний на глубокую вытяжку BUP 200, тип BPB200.00.012
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ 10510-80 Металлы. Метод испытания на выдавливание листов и лент по Эриксену Техническая документация фирмы «Zwick GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП 72810-18 «Машина для испытаний на глубокую вытяжку BUP 200. Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» 14 декабря 2017 г.
Основные средства поверки:
-
- рабочие эталоны единицы силы 2 разряда по ГОСТ 8.640-2014 в диапазоне значений от 2 до 200 кН, ПГ: ±0,24 %;
-
- индикатор часового типа ИЧ 50, КТ 0 (рег. № 33841-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься в свидетельство о поверке.
Изготовитель
Фирма «Zwick GmbH & Co. KG», Германия
Адрес: August-Nagel-Strasse 11, 89079 Ulm, Deutschland
Телефон: +49 7305 100, факс: +49 7305 10200
Web-сайт: www.zwick.de;www.zwick.com
E-mail: info@zwick.de
Заявитель
Публичное акционерное общество «Северсталь» (ПАО «Северсталь»)
ИНН 3528000597
Адрес: 162608, Вологодская область, г. Череповец, ул. Мира, 30
Телефон: +7 (8202) 53 09 00, факс: +7 (8202) 53 09 15
Web-сайт: www.severstal. com
E-mail: severstal@severstal. com
Испытательный центр
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области"Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон: +7 (4932) 32-84-85, факс: +7 (4932) 41-60-79
Web-сайт: www.csm.ivanovo.ru
E-mail: post@csm.ivanovo.ru
Принцип действия машины основан на вдавливании сферического пуансона в образец из листового металла, зажатого между матрицей и прижимным кольцом, до начала образования на выдавливаемой в нем сферической лунке сквозной трещины или до момента спада усилия выдавливания с одновременным измерением глубины лунки.
Машина состоит из корпуса, на котором расположены клавиши управления, столешницы с держателем приспособления с откидной насадкой, модуля управления и индикации на выносной стойке.
Внутри корпуса располагается гидравлическая система, поршневая система, пуансон, датчик перемещения поршня и два датчика измерения давления масла.
Модуль управления и индикации обеспечивает управление процессом испытания, обработку и отображение информации.
Датчики давления масла измеряют давление прижима и давление вытяжки. Информация от них обрабатывается и поступает на модуль управления и индикации в виде величин усилия прижима и усилия выдавливания.
Общий вид машины представлен на рисунке 1.
Рисунок 1 - Общий вид машин
На защитном выключателе, расположенном на откидной насадке, и на клапане ограничения давления нанесена специальная краска, что предотвращает доступ к данным узлам машины.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений усилия выдавливания, кН |
от 2 до 200 |
Пределы допускаемой относительной погрешности измерений усилия выдавливания, % |
±5 |
Диапазон измерений усилия прижима, кН |
от 2 до 200 |
Пределы допускаемой относительной погрешности измерений усилия прижима, % |
±5 |
Диапазон измерений глубины вдавливания пуансона, мм |
от 0 до 50 |
Пределы допускаемой абсолютной погрешности измерений глубины вдавливания пуансона, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
400±40 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, кВт, не более |
7,5 |
Габаритные размеры машины, мм, не более: - высота |
1780 |
- ширина |
850 |
- длина |
1200 |
Масса, кг, не более |
650 |
Условия эксплуатации: о - температура окружающей среды, С |
от +10 до +35 |
- относительная влажность воздуха, % |
от 20 до 90 |
