Номер по Госреестру СИ: 65733-16
65733-16 Машины универсальные испытательные
(SP)
Назначение средства измерений:
Машины универсальные испытательные серии SP (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины универсальные испытательные
Рисунок № 1
Внешний вид.
Машины универсальные испытательные
Рисунок № 2
Внешний вид.
Машины универсальные испытательные
Рисунок № 3
Внешний вид.
Машины универсальные испытательные
Рисунок № 4
Внешний вид.
Машины универсальные испытательные
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.11.2021
Номер записи - 157133
ID в реестре СИ - 379533
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Zwick GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1713 от 2016.11.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины универсальные испытательные (SP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Zwick GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20385-05 01.11.2010 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
20385-11 04.08.2016 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
20386-11 04.08.2016 |
Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22678-08 01.01.2014 |
Копры маятниковые, PSW и RKP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22678-14 05.12.2019 |
Копры маятниковые, RKP, PSW Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
22679-08 01.01.2014 |
Копры маятниковые, Zwick 5102 и Zwick 5113 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39441-08 |
Машина для испытания листового металла на выдавливание, BUP 100, исп. BPB 100.00.002 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39643-08 01.01.2014 |
Твердомеры стационарные универсальные, ZHU 250, ZHU 250 topline, ZHU 750 topline, ZHU 3000 topline Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40846-09 01.08.2014 |
Машины для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43305-09 |
Машина испытательная, HB250 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43957-10 |
Твердомер Виккерса, ZHV 10 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52869-13 05.03.2018 |
Наборы грузов специальных, Нет данных Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54045-13 02.07.2018 |
Машины универсальные испытательные, Z330 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54046-13 |
Машина универсальная испытательная, UTS500 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55707-13 28.11.2018 |
Машины для испытаний листового металла на выдавливание, BUP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56022-13 19.12.2018 |
Копры маятниковые, HIT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
65733-16 23.11.2021 |
Машины универсальные испытательные, SP Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65734-16 23.11.2021 |
Машины универсальные испытательные, Z Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67909-17 |
Машина для испытаний на изгиб с вращением, UBM 200tC Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70241-18 26.01.2023 |
Копры вертикальные, DWT Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72810-18 |
Машина для испытаний на глубокую вытяжку, BUP 200, тип BPB200.00.012 Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины универсальные испытательные (SP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины универсальные испытательные (SP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
9201 | 9201 |
Программное обеспечение
Программное обеспечение «testXpert», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
testXpert |
testXpert II |
|
Номер версии (идентификационный номер ПО), не ниже |
7.0 |
1.41 |
|
Цифровой идентификатор ПО |
34d9fb04c9f4339665975 977c957be76 |
ebad77871a2e56551eb512a 73b8c1fe3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным серии SPГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (1 •IO-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм
Техническая документация «Zwick GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 07-16 «Машины универсальные испытательные серии SP. Методика поверки», утверждённому ООО «Автопрогресс-М» 06 июня 2016 г.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
-
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
-
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
-
- штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;
-
- штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;
-
- секундомер механический по ТУ 25-1819.0021-90, диапазон (0 - 60)с, (0 - 60)мин, ЦД 0,2 с, ПГ ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Zwick GmbH & Co. KG», Германия August-Nagel Str. 11 D-89079 Ulm, Germany
Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200
E-mail: info@zwick.de
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг-М» (ООО «Цвик трейдинг-М»), ИНН 7708571452
121151, г. Москва, Раевского, 4
Тел.: +7 495 783 88 12;Факс: +7 495 783 88 13
E-mail: info@zwick.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, тензорезисторного датчика силы, датчика перемещения подвижной траверсы (далее - датчик перемещения), электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся c помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений силы и деформации на внешние устройства.
Машины универсальные испытательные серии SP комплектуются одним или несколькими сменными датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
Выпускаются следующие модификации машин: SP400, SP600, SP1000, SP1200, SP1500, SP2000, SPT400, SPТ600, БРТ1000, БРТ1200.
Выпускаемые модификации машин различаются дизайном, габаритными размерами, верхним пределом измерений перемещения подвижной траверсы, диапазоном измерений силы и допускаемой относительной погрешностью измерений силы.
Модификации SP400, SP600 имеют две направляющие колонны.
Модификации SP 1000, SP 1200, SP 1500, SP 2000 имеют четыре направляющие колонны.
Модификации SPT400, SPТ600, SPl'IOOC), SP^200 имеют две или четыре комбинированные направляющие колонны, совмещённые с гидроцилиндрами привода подвижной траверсы.
Общий вид машин приведён на рисунках 1 - 3.

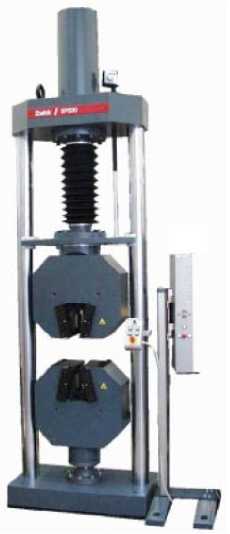

Рисунок 1 - Общий вид машин универсальных испытательных SP400, SP600

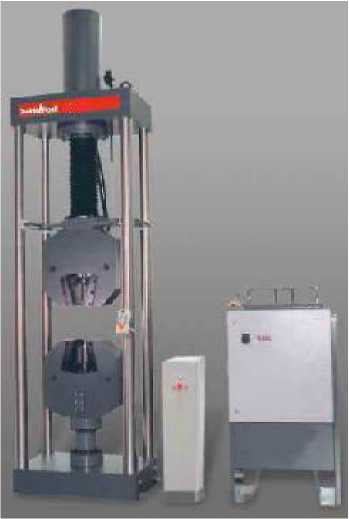

Рисунок 2 - Общий вид машин универсальных испытательных SP1000, SP1200, SP1500, SP2000

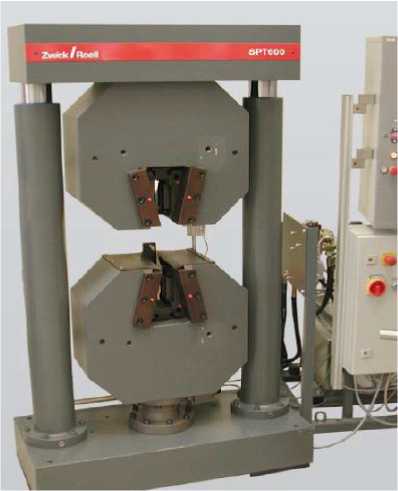

Рисунок 3 - Общий вид машин универсальных испытательных
SPT400, SPT600, SPT1000, SPT1200
Наименование модификации указано на фронтальной стороне машин. Идентификация машины осуществляется методом последовательного визуального осмотра рамы (фронтальная сторона машины), заводских табличек датчиков силы (см. рисунок 4), отображающих информацию об их верхних пределах измерений, а также изучения нормативно-технической документации, которая входит в комплект поставки машины и содержит информацию о технических характеристиках.

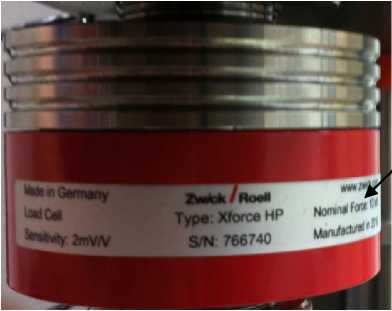

Рисунок 4 - Заводская табличка датчика силы
Верхний предел измерений
Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.
Место пломбировки показано на рисунке 5.

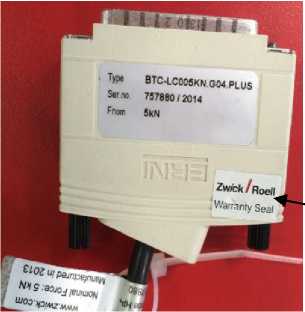

Рисунок 5 - Место нанесения специальной наклейки
Специальная наклейка
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Машина универсальная испытательная |
серия SP |
1 шт. |
|
Персональный компьютер типа IBM/PC |
- |
по заказу |
|
Комплект кабелей соединительных |
- |
1 шт. |
|
Приспособления для проведения испытаний |
- |
по заказу |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Методика поверки |
МП АПМ 07-16 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
SP400 SPT400 |
SP600 SPТ600 |
SP1000 SPI1000 |
SP1200 SPI1200 |
SP1500 |
SP2000 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений силы, кН |
от 0,00001й до 400,000002) |
от 0,00001й до 600,000002) |
от 0,00001й до 1000,000002) |
от 0,00001й до 1200,000002) |
от 0,00001й до 1500,000002) |
от 0,00001й до 2000,000002) |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 | |||||
|
Диапазон измерений удлинения образца, мм |
от 0,02й до 1000,002) | |||||
|
Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 300 мкм включ., мкм |
±3 | |||||
|
Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 300 мкм до 1000 мм включ., % |
±1 | |||||
|
Диапазон измерений поперечной деформации образца, мм |
от 0,02й до 12,002) | |||||
|
Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 300 мкм включ., мкм |
±3 | |||||
|
Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 300 мкм до 12 мм включ., % |
±1 | |||||
|
Диапазон измерений перемещения подвижной траверсы, мм |
от 0,5 до 1000,02) | |||||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % |
±1 | |||||

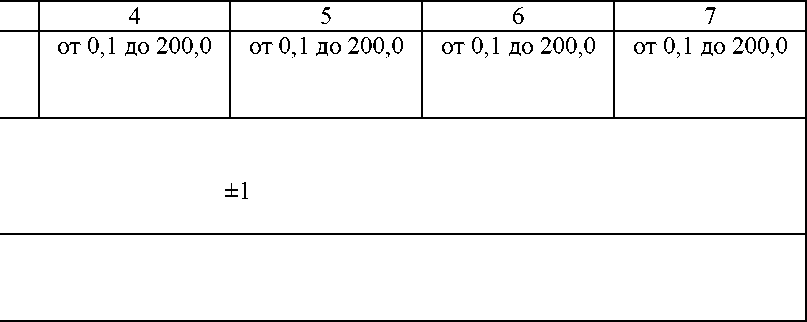

Продолжение таблицы 2
|
1 |
2 |
3 |
|
Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин |
от 0,1 до 250,0 |
от 0,1 до 200,0 |
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, % | ||
|
- Минимально возможное значение 2) - Максимально возможное значение | ||
Лист № 5
Всего листов 7
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
SP400 SPT400 |
SP600 SPТ600 |
SP1000 SPI1000 |
SP1200 SPI1200 |
SP1500 |
SP2000 |
|
Параметры электрического пита- | ||||||
|
ния: | ||||||
|
- напряжение переменного тока, В |
380 | |||||
|
- частота переменного тока, Гц |
50/60 | |||||
|
Габаритные размеры средства измерений, мм, не более | ||||||
|
- высота |
3100 |
3350 |
4030 |
4190 |
4210 |
5020 |
|
- ширина |
810 |
950 |
960 |
1100 |
1140 |
1255 |
|
- длина |
480 |
500 |
760 |
760 |
790 |
905 |
|
Масса, кг, не более |
2800 |
3300 |
5400 |
6400 |
7600 |
9800 |
|
Условия эксплуатации: - температура окружающей среды, | ||||||
|
°С |
от + 10 до + 35 | |||||
|
- относительная влажность, % |
от 10 до 90 | |||||
|
Средний срок службы, лет |
15 | |||||
