Сведения о средстве измерений: 54045-13 Машины универсальные испытательные

Номер по Госреестру СИ: 54045-13
54045-13 Машины универсальные испытательные
(Z330)

Назначение средства измерений:
Машины универсальные испытательные Z330 предназначены для измерений силы и деформации при испытаниях на растяжение, сжатие и изгиб.

сертификация программного обеспечения

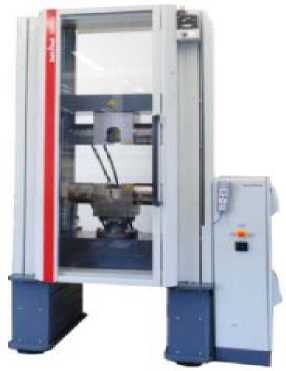

Внешний вид. Машины универсальные испытательные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины универсальные испытательные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 02.07.2018
Номер записи - 144058
ID в реестре СИ - 366458
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

мод. Z330RED, ИЧ, Z330, мод.Z330RED, Z330, мод. Z330RED, Z330,

Производитель

Изготовитель - Фирма "Zwick GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Машины универсальные испытательные (Z330)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Zwick GmbH & Co. KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
20385-05
01.11.2010
Машины универсальные испытательные, Z
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
20385-11
04.08.2016
Машины универсальные испытательные, Z
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
20386-11
04.08.2016
Машины универсальные испытательные, SP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
22678-08
01.01.2014
Копры маятниковые, PSW и RKP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
22678-14
05.12.2019
Копры маятниковые, RKP, PSW
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
22679-08
01.01.2014
Копры маятниковые, Zwick 5102 и Zwick 5113
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
39441-08

Машина для испытания листового металла на выдавливание, BUP 100, исп. BPB 100.00.002
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
39643-08
01.01.2014
Твердомеры стационарные универсальные, ZHU 250, ZHU 250 topline, ZHU 750 topline, ZHU 3000 topline
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
40846-09
01.08.2014
Машины для испытаний на изгиб с вращением, UBM 200tC
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
43305-09

Машина испытательная, HB250
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
43957-10

Твердомер Виккерса, ZHV 10
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
52869-13
05.03.2018
Наборы грузов специальных, Нет данных
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
54045-13
02.07.2018
Машины универсальные испытательные, Z330
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
54046-13

Машина универсальная испытательная, UTS500
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
55707-13
28.11.2018
Машины для испытаний листового металла на выдавливание, BUP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
56022-13
19.12.2018
Копры маятниковые, HIT
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
65733-16
23.11.2021
Машины универсальные испытательные, SP
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
65734-16
23.11.2021
Машины универсальные испытательные, Z
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
67909-17

Машина для испытаний на изгиб с вращением, UBM 200tC
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
70241-18
26.01.2023
Копры вертикальные, DWT
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год
72810-18

Машина для испытаний на глубокую вытяжку, BUP 200, тип BPB200.00.012
Фирма "Zwick GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
