Наименование

Кол-во

Примечание

Датчик температуры

1 шт.

модель в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

-

Паспорт

1 экз.

-

Методика поверки МП 63821-16 с изменением № 1

1 экз.

на партию однотипных датчиков при поставке в один адрес

Тип НСХ (обозначение модели датчика)

Диапазон измерений температуры, °С

Минимальный интервал измерений, °С

Пределы допускаемого отклонения сопротивления (ТЭДС) от НСХ (в температурном эквиваленте) ЧЭ (в зависимости от класса допуска), Дтс, °С

Пределы допускаемой основной погрешности

ИП, ДИП

Dацп , °С

Dцап , % ^(от

диапазона измерений)

Pt100 ⁽²⁾

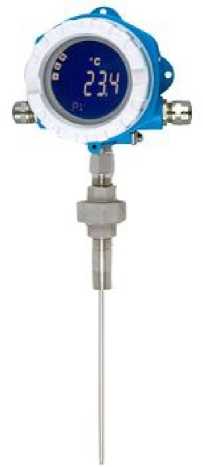

(TMT142R)

От -196

до +600

10

±0,05⁽⁵⁾ или ±0,1 (с ИСХ функции КВД в диапазоне от -60 до +200 °С); класс А: ±(0,15 + 0,002-|t|) (в диапазоне от -100 до +450 °С); класс АА: ±(0,1 + 0,0017-|t|) (в диапазоне от -50 до +250 °С); класс В: ±(0,30 + 0,005-|t|) (в диапазоне от -196 до +600 °С)

±0,1 ⁽³⁾

или ±0,2

±0,02

Pt100 ⁽²⁾

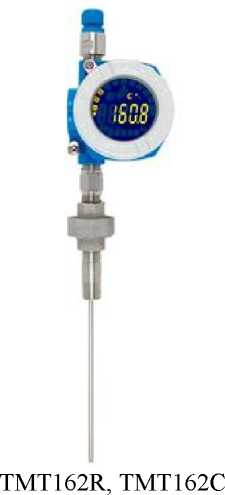

(TMT162R)

±(0,072 +

0,000061)

±0,03

J

(TMT142C)

От -40 до +750

50

класс 1: ±1,5 (от -40 до +375 °С), ±0,0047 (св. +375 до +750 °С);

класс 2: ±2,5 (от -40 до +333 °С), ±0,00757 (св. +333 до +750 °С)

±0,25 ⁽³⁾ или ±0,5

±0,02

J

(TMT162C)

±(0,28 +

0,000051)

±0,03

K

(TMT142C)

От -40 до +1100

50

класс 1: ±1,5 (от -40 до +375 °С), ±0,0047 (св. +375 до +1000 °С); класс 2: ±2,5 (от -40 до +333°С), ±0,00757 (св. +333 до +1100 °С)

±0,25 ⁽³⁾ или ±0,5

±0,02

K

(TMT162C)

±(0,36 +

0,000051)

±0,03

Примечания:

⁽¹⁾ Пределы допускаемой основной погрешности датчиков температуры TMT142R, TMT162R(D_ДТ, °С) вычисляются по формуле: D_ДТ   D(D_TC)² + (D_ИП)² ;

Пределы допускаемой основной погрешности датчиков температуры TMT142C, TMT162C

( Dдт , °С) вычисляются по формуле: Dдт = +yj(D_Tn )² + (D_ИП )² + (D_ХС )² , где:

• - D_ТС - пределы допускаемого отклонения сопротивления от НСХ (в температурном эквиваленте) ЧЭ, °С;

• - D_ТП - пределы допускаемого отклонения ТЭДС от НСХ (в температурном эквиваленте) ЧЭ, °С;

• - D _ХС - пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары датчиков температуры TMT142C, TMT162C (±1 °С);

• - D_ИП - пределы допускаемой основной погрешности измерительного преобразователя (°С), которые равны погрешности D_Ац_П (для обмена данными по HART-протоколу) или вычисляется по формуле: D_ИП = (D_Ац_П)² + (Dц_АП)² (для аналогового выхода), где

• - D _Ац_П - пределы допускаемой основной погрешности аналого-цифрового преобразования ИП;

+30 °С; для T

MT162R и TMT162C: от +22 до +28 °С) на 1 °С

Тип НСХ (обозначение модели датчика)

Диапазон рабочих температур, °С

Пределы допускаемой дополнительной погрешности ИП от изменения температуры окружающей среды, &дмп(Т)

Д _{Д.АЦП(Т )} , °С/ 1 °С (t - значение измеряемой температуры, °С)

Д_{Д.ЦАП(Т)}, % (от диапазона измерений) / 1 °С

Pt100

(TMT142R)

От -196 до

±(0,0026 + 0,000011) ⁽³⁾ или ±(0,0052 + 0,000021)

±0,001 ⁽³⁾ или ±0,002

Pt100

(TMT162R)

+600

±(0,004 + 0,000021) или ±0,005 ⁽²⁾

±0,001

J

(TMT142C)

От -40 до

±0,000011 ⁽³⁾

или ±0,000021

±0,001 ⁽³⁾ или ±0,002

J

(TMT162C)

+750

±(0,0042 + 0,0000281) или ±0,02 ⁽²⁾

±0,001

K

(TMT142C)

От -40 до

±0,000011 ⁽³⁾

или ±0,000021

±0,001 ⁽³⁾ или ±0,002

K

(TMT162C)

+1100

±(0,0045 + 0,000031) или ±0,013 ⁽²⁾

±0,001

Примечания:

⁽¹⁾ Предел допускаемой дополнительной погрешности датчиков окружающей среды ( Д д _{ИП (д}), °С)

от изменения температуры

• - для аналогового выхода вычисляется по формуле Д_ДИП(Т) =±^(Д_ДАЦП(Т))² + (Д_ДЦАП(Т))² , где D _{Д.АЦП(Т )} - предел допускаемой дополнительной погрешности аналого-цифрового преобразования ИП от изменения температуры окружающей среды в температурном эквиваленте (°С), Д_{Д.ЦАП(Т)} - предел допускаемой дополнительной погрешности цифроаналогового преобразования ИП от изменения температуры окружающей среды в температурном эквиваленте (°С);

• - для цифрового выхода (HART, Profibus PA, FOUNDATION Fieldbus) равен Д_{Д.АЦП(Т)} ;

• ⁽²⁾ берут большее значение;

• ⁽³⁾ при использовании датчиков с опцией повышенной точности «advanced electronics».

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических (TMT142C, TMT162C), °С

±1

Время отклика ИП, с, не более

1

Время термического срабатывания ЧЭ датчика в водной среде (0,4 м/с), с

Т0,5 = 2,5 (3,5 для TMT162R); т₀,₉ = 7 (8 для TMT162R)

Наименование характеристики

Значение

Сопротивление электрической изоляции при температуре, МОм, не менее

100 (при +25 °С);

10 (при +300 °С)

Напряжение питания, В

от 11 до 40 (датчики с выходным сигналом HART без ЖК дисплея);

от 8 до 40 (датчики с выходным сигналом HART с ЖК дисплеем);

от 9 до 32 (датчики с выходным сигналом Profibus PA или FOUNDATION Fieldbus)

Г абаритные размеры корпуса датчиков (длина^хширина^хглубина), мм

135^х 132^х 106 (TMT142);

110x112x132,5 (TMT162)

По защищенности от воздействия окружающей среды датчики являются пыле- и влагозащищенными и соответствуют следующим кодам по ГОСТ 14254-2015 (МЭК 60529)

IP67

Диаметр измерительной вставки, мм

6

Диапазон температур окружающего воздуха, °С

от -50 до +85

Длина монтажной части, мм:

от 30 до 5000

(до 30000 по специальному заказу)

Масса, кг, не более

5 (для датчиков с алюминиевым корпусом);

8 (для датчиков с корпусом из нержавеющей стали).

Средний срок службы датчиков, лет, не менее

10
