МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№    2350____

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии             _________

<. Ef-ДЕНИЯ О СЕРТНФИКА1 Е ЯП

Сертификат: 028BB28700AQAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

I

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2021 г. № 2350

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2021 г. № 2350

Регистрационный № 77740-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные АМКУ-02

Системы измерительные АМКУ-02 (далее - система) предназначены для измерений и регистрации объема, массы, температуры, плотности нефтепродуктов при их приеме из автомобильных, железнодорожных цистерн и иных мер вместимости (далее - цистерн).

1Принцип работы системы состоит в обработке сигналов от первичных преобразователей в составе системы, измеряющих параметры и количество нефтепродуктов, преобразовании результатов измерений в значения физических величин и их регистрации.

2Система при измерении массы нефтепродуктов реализует прямой метод динамических измерений по ГОСТ 8.587-2019.

3В состав системы входят:

• - расходомер-счетчик массовый;

• - датчик температуры (наличие датчика температуры в составе системы в зависимости от исполнения системы);

• - датчик давления;

• - блок специального контроллера;

• - пульт управления специальным контролером;

• - клапан электромагнитный;

- газоотделитель;

• - приемный рукав;

• - насос (опционально);

• - дренажный насос.

4Система изготавливается в исполнениях: АМКУ-02-01-Х, АМКУ-02-02-Х, АМКУ-02-03-Х, АМКУ-02-04-Х, АМКУ-02-05-Х.

5Исполнения системы отличаются максимальным расходом и составом канала темпе-

• - с применением комплекта датчика температуры ТСПТ Ex (Регистрационный номер 75208-19) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователя измерительного PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА (значение «Х» в исполнении системы соответствует 1);

• - с применением комплекта датчика температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователя измерительного PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА (значение «Х» в исполнении системы соответствует 2);

• - с применением комплекта датчика температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователя температуры измерительного серии iTEMP TMT111 (Регистрационный номер 57947-19) с токовым выходным сигналом 420 мА (значение «Х» в исполнении системы соответствует 3);

• - с применением датчика температуры TMT142R (Регистрационный номер 63821-16) с токовым выходным сигналом 4-20 мА (значение «Х» в исполнении системы соответствует 4);

• - с применением канала температуры расходомера-счетчика массового (значение «Х» в исполнении системы соответствует 5).

12Расходомер-счетчик массовый в составе системы обеспечивает измерение объема, массы и плотности нефтепродукта. При значении «Х» в исполнении системы соответствующем 5 расходомер-счетчик массовый также обеспечивает измерение температуры нефтепродукта. В состав систем входят расходомеры-счетчики массовые OPTIMASS 6400 (Регистрационный номер 53804-13 или 77658-20).

13В качестве датчика давления применяется один из следующих датчиков с токовым выходным сигналом 4-20 мА:

• - преобразователь давления измерительный АИР-20/М2-Н (Регистрационный номер 63044-16);

• - преобразователь давления измерительный Cerabar S PMP71 (Регистрационный номер 71892-18);

• - датчик давления Метран 150 (Регистрационный номер 32854-13).

14Блок специального контроллера (БСК) расположен на панели управления и обеспечивает управления процессом приема нефтепродукта.

15В состав БСК входят:

• - контроллер СТН-3000-РКУм (Регистрационный номер 59781-15 или 59781-20) с программным обеспечением;

• - GPRS-роутер;

• - источник стабилизированного питания;

• - нормирующие преобразователи, клеммы, реле.

16БСК обеспечивает выполнение следующих функций:

• - обмен информацией с пультом управления специальным контроллером;

• - обмен информацией с сервером сбора и передачи данных посредством GPRS-роутера;

• - обработку результатов измерений от расходомера-счетчика массового, датчиков температуры и давления;

• - контроль настроечных коэффициентов расходомера-счетчика массового при эксплуатации системы;

• - управление процессом приема нефтепродукта.

17Пульт управления специальным контролером (ПУСК) обеспечивает выполнение следующих функций:

• - идентификация оператора системы с помощью бесконтактного считывателя карты доступа оператора;

• - отображение информации на показывающем устройстве;

- ручной ввод с помощью клавиатуры информации в контроллер;

- подтверждения этапов выполнения приема нефтепродукта.

18Газоотделитель, установленный до расходомера-счетчика массового, обеспечивает удаление газовой фазы из нефтепродукта при приеме нефтепродукта из цистерны, а также предотвращает попадание воздуха в расходомер-счетчик массовый до окончания приема нефтепродукта из цистерны.

19Насос обеспечивает перекачку нефтепродукта из цистерны через систему.

20Дренажный насос обеспечивает перекачку нефтепродукта из газоотделителя через систему.

21 Трубопроводы с запорной арматурой и электромагнитным клапаном обеспечивают прохождение нефтепродукта через систему. Электромагнитный клапан представляет собой запорное устройство с электромагнитным приводом, предназначенное для дистанционного управления потоком нефтепродукта.

22В начале приема нефтепродукта из цистерны происходит заполнение газоотделите-ля нефтепродуктом из цистерны с уровня 1 в газоотделителя до уровня 2, при достижении которого происходит открытия клапана электромагнитного. При приеме нефтепродукта, нефтепродукт из цистерны по приемному рукаву поступает в систему и последовательно проходит через газоотделитель, расходомер-счетчик массовый, клапан электромагнитный и далее на выход из системы. В процессе приема нефтепродукта расходомер-счетчик массовый измеряет массу, объем и плотность нефтепродукта. Температура нефтепродукта измеряется расходомером-счетчиком массовым или датчиком температуры. Давление нефтепродукта измеряется датчиком давления. Результаты измерений с расходомера-счетчика массового по цифровому протоколу передаются в контроллер. Результаты измерений температуры и давления в виде токового сигнала 4-20 мА передаются в контроллер. В конце приема нефтепродукта из цистерны, при снижении уровня нефтепродукта в газоотделителе ниже уровня 2, клапан электромагнитный закрывается. Нефтепродукт из газоотделителя откачивается до уровня 1 с помощью дренажного насоса. В процессе и по окончании приема нефтепродукта из цистерны контроллер обеспечивает управление процессом приема нефтепродукта, обработку результатов измерений, а также вычисление принятых массы и объема нефтепродукта и средних значений температур, и плотности нефтепродукта, объема и плотности нефтепродукта, приведенных к стандартным условиям.

23Система позволяет регистрировать массу, температуру, плотность и объем в рабочих и стандартных условиях, принятого нефтепродукта. Система может выдавать управляющие и аварийные сигналы, формировать отчеты.

24Измеренная и вычисленная информация может храниться в контроллере в течение не менее 180 суток и может быть передана в вышестоящую систему управления.

25Фотографии общего вида систем представлены на рисунках 1 и 2.

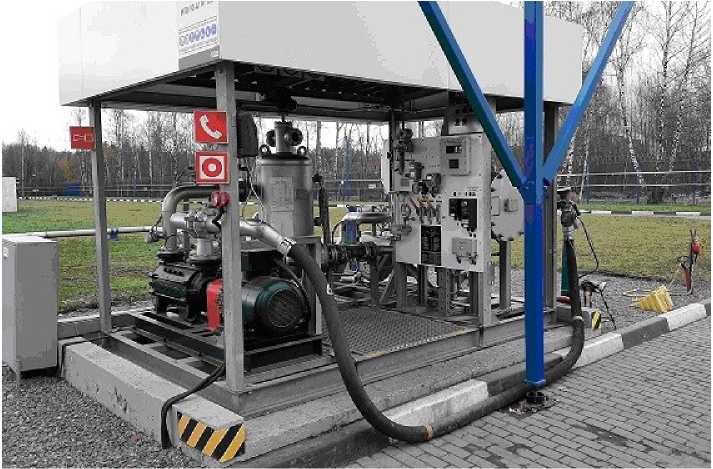

Рисунок 1 - Общий вид системы

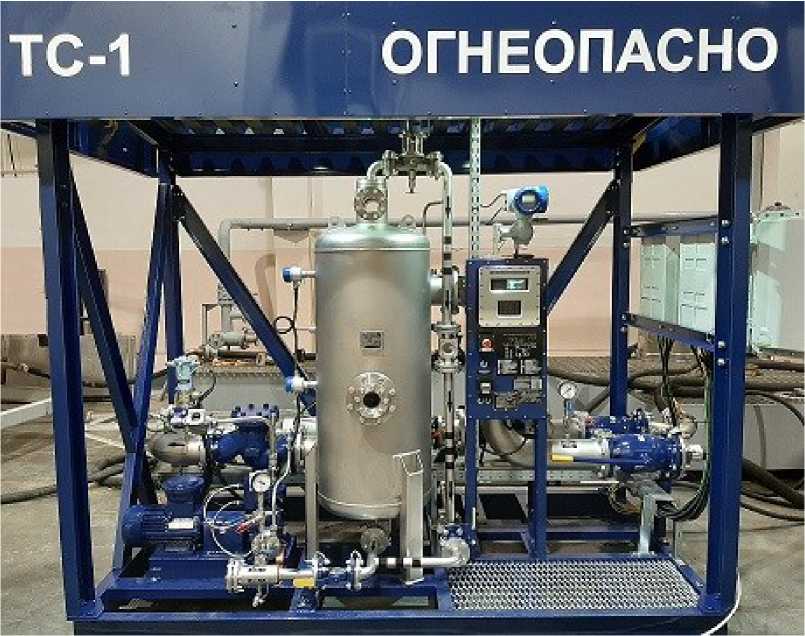

Рисунок 2 - Общий вид системы

26Места нанесения клейм пломб на контроллер системы изображены на рисунках 3 и 4.

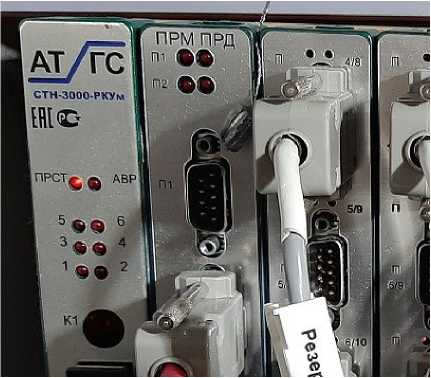

Рисунок 3 - Пломбирование платы центрального процессора контроллера

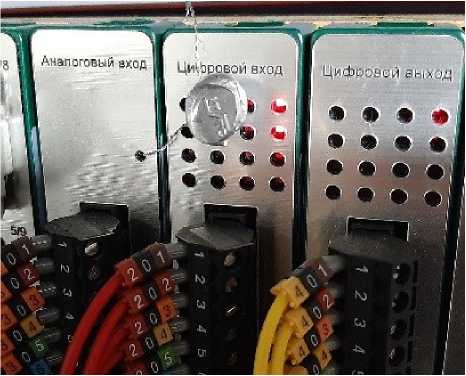

Рисунок 4 - Пломбирование платы аналогового входа контроллера

Внешний вид таблички с заводским номером и место ее расположения изображены на рисунках 5 и 6.

табличка с заводским номером

Рисунок 5 - Панель управления с табличкой с заводским номером

аАХРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

“НПО ДВИДТЕХНОЛОГИЯ

ГОСТ РИСО10012015 ГХГРИСОМа01-2вв7

ГОСТ 12Л2Л4ШГ (QKSM1М01)

1 ДАТА ИЗГОТОВЛЕНИЯ: J DATE OF MANUFACTURE;

27Места нанесения клейм (наклеек и пломб) на средства измерений в составе системы приведены в документации на эти средства измерений.

Металлическая или пластиковая табличка c заводским номером расположена на панели управления. Знак поверки наносят на свидетельство о поверке.

Программное обеспечение системы состоит из программного обеспечения контроллера, программного обеспечения расходомера-счетчика массового, программного обеспечения преобразователей температуры и датчиков давления.

Программное обеспечение контроллера предназначено для считывания измерительной информации с расходомера-счетчика массового, преобразователя температуры и датчика давления, обработки результатов измерений, контроля настроечных коэффициентов расходомера-счетчика массового при работе системы, индикации результатов измерений на показывающем устройстве, формирования управляющих сигналов на начало и окончание приема нефтепродукта. Программное обеспечение контроллера разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Идентификация ПО контроллера проводится с помощью номера версии программного обеспечения, отображаемого на показывающем устройстве пульта управления специального контроллера.

Для защиты от несанкционированного доступа к ПО системы (контроллера) доступ ограничен паролем.

Защита ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в пункте 2.4 руководства по эксплуатации АМКУ-02.000.000 РЭ.

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный Постановлением Правительства РФ от 16 ноября 2020 г. № 1847.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 4213-041-43246467-2019 Системы измерительные АМКУ-02. Технические условия

Закрытое акционерное общество НПО «Авиатехнология» (ЗАО НПО «Авиатехнология»)

Адрес: 127550, г. Москва, ул. Прянишникова, д. 19, стр. 1, эт. 2 пом. VI ком. 5 ИНН 7713018211

Тел./факс: +7 (495) 797-4087

E-mail: info@aviatechnology.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru,

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
