Номер по Госреестру СИ: 67337-17
67337-17 Датчики температуры
(TMT142R)
Назначение средства измерений:
Датчики температуры TMT142R (далее по тексту - датчики) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред в системе измерений количества и показателей качества нефти (СИКН) на приемо-сдаточном пункте «Альметьевск» ПАО «Татнефть», системе измерений количества и показателей качества нефтепродукта (СИКНП) «Тихорецк» АО «Транснефть-Приволга» и в системе измерений количества и параметров нефти сырой (СИКНС) ООО «РН-Юганскнефтегаз».
Внешний вид.
Датчики температуры
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) ИП датчиков состоит только из одной метрологически значимой части - Firmware, при помощи которой по специальным расчетным соотношениям проводится обработка результатов измерений и вычислений.
Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики системы оценены с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО |
не ниже 1.03.07 |
Цифровой идентификатор программного обеспечения |
по номеру версии |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры TMT142R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя Endress+Hauser Sicestherm S.r.L. (Италия).
Поверка
Поверкаосуществляется по документу МП 207.1-007-2017 «Датчики температуры TMT142R. Методика поверки», утверждённому ФГУП «ВНИИМС» 06.02.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный
№ 19736-11);
Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма Endress+Hauser Sicestherm S.r.L., Италия
Адрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Телефон: +49 7622 28 0, факс: +49 7622 28 14 38
Е-mail: info@ehsice.endress.com
Заявитель
Общество с ограниченной ответственностью «Эндресс+Хаузер» (ООО «Эндресс+Хаузер») ИНН 7718245754
Адрес: 117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55
Е-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия датчиков основан на измерении и преобразовании измерительным преобразователем сигнала от первичного термопреобразователя (сенсора) в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Датчики состоят из сменной измерительной вставки (TET300), преобразователя измерительного (ИП) в полевом корпусе (TMT142) и арматуры с резьбовым штуцером для монтажа датчика в защитную гильзу.
Измерительная вставка TET300 состоит из одного проволочного платинового чувствительного элемента (ЧЭ) с номинальной статической характеристикой (НСХ) преобразования типа «Pt100» (ГОСТ 6651-2009), помещенного в защитную арматуру из нержавеющей стали марки SS316L.
ИП TMT142 конструктивно выполнен в цилиндрической пластиковой оболочке из поликарбоната, помещенной в алюминиевый ударопрочные корпус. Внутри корпуса ИП размещены печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.
Датчики имеют исполнения по взрывозащите «взрывонепроницаемая оболочка» 1ExdIICT4.. .T6 и «искробезопасная электрическая цепь» ExiaIICT'4.. .TK

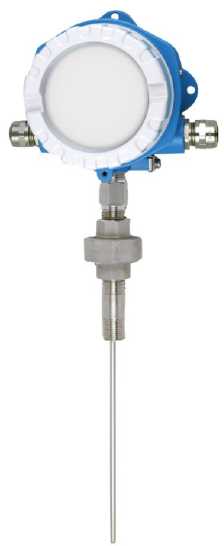

Фотография общего вида датчика приведена на рисунке 1.
Рисунок I - Общий вид датчиков температуры TMTI42R Пломбирование датчиков температуры не предусмотрено.
Таблица 3 -
Наименование |
Количество |
Датчик |
30 шт. |
Руководство по эксплуатации (на русском языке) |
1 экз. |
Паспорт |
30 экз. |
Методика поверки |
1 экз. |
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -40 до +100 |
Пределы допускаемой основной погрешности датчика, °С |
±0,16 |
Пределы допускаемой дополнительной абсолютной погрешности ИП при изменения температуры окружающей среды от нормальной (от +20 до +30 °С) в диапазоне от -40 до +70 °С, °С/1 °С (1)
|
±0,0014 ±0,0014 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
Время отклика ИП, с, не более |
1 |
Время термического срабатывания ЧЭ датчика в водной среде (0,4 м/с), с |
2,5 (t0,5); 7 (t0,9) |
Сопротивление электрической изоляции при температуре от +15 до +25 °С, МОм, не менее |
100 |
Параметры электропитания: напряжение постоянного тока, В |
от 11 до 40 |
Габаритные размеры корпуса ИП датчика (длинахширинахглубина), мм |
135х132х106 |
По защищенности от воздействия окружающей среды датчики являются пыле- и влагозащищенными и соответствуют следующим кодам по ГОСТ 14254-96 (МЭК 60529) |
IP67 |
Диаметр измерительной вставки, мм |
6 |
Диапазон температур окружающего воздуха, °С |
от -40 до +70 |
Наименование характеристики |
Значение |
Длина монтажной части, мм (в зависимости от заводского номера датчика) |
149 (№ LA03F814360); 180 (№№ L903FB14360, L903FD14360, L903FE14360, L903FF14360, L9040014360); 197 (№№ L6042114360, L6042214360, L6042314360, L6042414360, L6042514360, L6042614360, L6042714360); 219 (№№ LA03F914360, LA03FA14360, LA03FB14360, LA03FC14360, LA040614360); 319 (№ LA03FD14360); 330 (№№ L903F114360, L903F214360, L903F314360, L903F414360, L903F514360, L903F614360, L903F714360, L903F814360, L903FA14360); 430 (№№ L903F914360, L903FC14360). |
Масса, кг, не более |
2,5 |
Датчики во взрывозащищенном исполнении имеют маркировку вида (в зависимости от заводского номера датчика) |
0ExianCT6...T4X («искробезопасная электрическая цепь») (№№ LA03F814360, LA03F914360, LA03FA14360, LA03FB14360, LA03FC14360, LA03FD14360, L903F114360, L903F214360, L903F314360, L903F414360, L903F514360, L903F614360, L903F714360, L903F814360, L903F914360, L903FA14360, L903FB14360, L903FC14360, L903FD14360, L903FE14360, L903FF14360, L9040014360, LA040614360); 1ExdIICT6.T4X («взрывонепроницаемая оболочка») (№№ L6042114360, L6042214360, L6042314360, L6042414360, L6042514360, L6042614360, L6042714360) |
Средняя наработка до отказа, ч, не менее |
60 000 |
Средний срок службы датчиков, лет, не менее |
10 |
Примечание: (1) Пределы допускаемой дополнительной абсолютной погрешности ИП равны погрешности Дд.АцП (для обмена данными по HART-протоколу) или сумме погрешностей Дд.АцП и Дд.цАП (для аналогового выхода). |
