Номер по Госреестру СИ: 62232-15
62232-15 Анализаторы показателей качества электрической энергии
(C.A 8000)
Назначение средства измерений:
Анализаторы показателей качества электрической энергии С. А 8000 (далее - анализаторы) предназначены для измерения и регистрации показателей качества электрической энергии в однофазных и трёхфазных сетях переменного тока.
Анализаторы также позволяют измерять напряжение, силу и мощность постоянного тока.

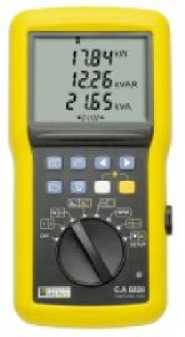

Внешний вид.
Анализаторы показателей качества электрической энергии
Рисунок № 1

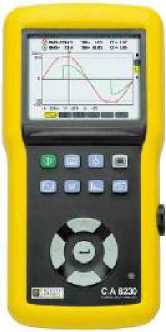

Внешний вид.
Анализаторы показателей качества электрической энергии
Рисунок № 2

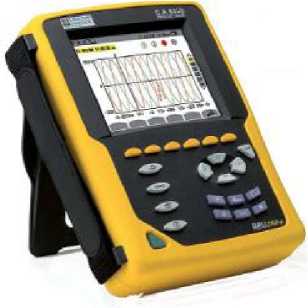

Внешний вид.
Анализаторы показателей качества электрической энергии
Рисунок № 3

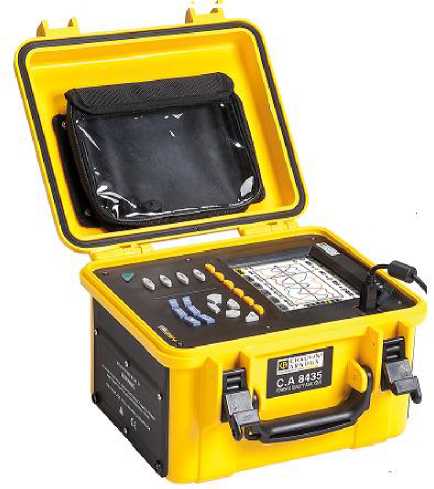

Внешний вид.
Анализаторы показателей качества электрической энергии
Рисунок № 4
Программное обеспечение
Таблица 2 - Характеристики встроенного программного , обеспечения (ПО)
Идентификационные данные (признаки) |
Внутреннее ПО |
Идентификационное наименование ПО |
Микропрограмма С.А 8000 |
Номер версии (идентификационный номер ПО) |
Не ниже 3.11.009 |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные (если имеются) |
- |
Микропрограмма установлена во внутренней памяти анализатора и недоступна пользователю, метрологические характеристики нормированы с учётом его влияния.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам показателей качества электрической энергии C.A 8000
-
1. ГОСТ 8.655 -2009. "ГСИ.Средства измерений показателей качества электрической
энергии. Общие технические требования".
-
2. ГОСТ 8.689 -2009. "ГСИ.Средства измерений показателей качества электрической
энергии. Методы испытаний".
-
3. ГОСТ 8.656 -2009. "ГСИ.Средства измерений показателей качества электрической
энергии. Методы поверки".
-
4. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Поверка
Поверкаосуществляется по документу МП 62232-15 «Анализаторы показателей качества электрической С.А 8000. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.05.2015 г.
Средства поверки: калибратор переменного тока «Ресурс-К2» (Госреестр 31319-12); Калибратор универсальный Fluke 9100 (Госреестр 25985-03); Трансформатор тока измерительный лабора-торный ТТИ-5000.5 (Госреестр 27007-04); Амперметр Д5017 (Госреестр 27007-04);), Катушка сопротивления электрическая Р323 (Госреестр 1683-62).
Изготовитель
Фирма «CHAUVIN-ARNOUX», Франция
Адрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89
http://www. chauvin-arnoux.com
Заявитель
ООО «Диагност», г. Москва
Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788; факс:(495) 3666283, 7854314
E-mail: diagnost@diagnost.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: ofTice@vniims.ru, www.vniims.ru
Принцип действия анализаторов С.А 8000, модели С.А 8220, С.А 8230, С.А 8331, С.А 8333, С. А 8335, С. А 8336, С. А 8435 основан на измерении и преобразовании мгновенных значений аналоговых входных сигналов напряжения и силы тока в цифровую форму и их программной обработке встроенным микропроцессором.
Основная область применения: измерение режимов работы и показателей качества электрической энергии сетей промышленных и административных зданий - однофазных, трёхфазных с нейтральной шиной и без неё, с расщеплённой фазой.
Модели отличаются функциональными характеристиками и исполнением.
Таблица 1 - Перечень измеряемых и вычисляемых параметров и сервисных функций
Параметр |
Модели анализаторов | |||||
С.А 8220 |
С.А 8230 |
С.А 8331 |
С.А8333 |
С.А8335, С.А8336 |
С.А8435 | |
ОСНОВНЫЕ ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ | ||||||
Напряжение переменного, постоянного тока и переменного тока с постоянной составляющей (истинные среднеквадратические и пиковые значения) |
+ |
+ |
+ |
+ |
+ |
+ |
Сила переменного, постоянного тока и переменного тока с постоянной составляющей (истинные среднеквадратические и пиковые значения) |
+ |
+ |
+ |
+ |
+ |
+ |
Частота переменного тока |
+ |
+ |
+ |
+ |
+ |
+ |
Разность фаз |
+ |
+ |
+ |
+ |
+ |
+ |
Ход внутренних часов |
+ |
+ |
+ |
+ |
+ |
+ |
ДОПОЛНИТ |
ЕЛЬНЫЕ ИЗМЕРЯЛ |
МЫЕ ВЕЛИЧИНЫ | ||||
Пусковой ток |
- |
+ |
- |
- |
- |
- |
Сопротивление |
+ |
- |
- |
- |
- |
- |
Скорость вращения |
+ |
- |
- |
- |
- |
- |
Температура |
+ |
- |
- |
- |
- |
- |
ВЫЧИСЛЕНИЕ | ||||||
Небаланс фаз напряжения и силы переменного тока |
- |
- |
+ |
+ |
+ |
+ |
Продолжение таблицы 1
Параметр |
Модели анализаторов | |||||
С.А 8220 |
С.А 8230 |
С.А8331 |
С.А8333 |
С.А8335, С.А8336 |
С.А 8435 | |
Коэффициент мощности |
+ |
+ |
+ |
+ |
+ |
+ |
Активная, реактивная, полная мощность (одной фазы и всех фаз) |
+ |
+ |
+ |
+ |
+ |
+ |
Активная, реактивная, полная энергия (одной фазы и всех фаз) |
+ |
+ |
+ |
+ |
+ |
+ |
Напряжения гармонических составляющих |
+ |
+ |
+ |
+ |
+ |
+ |
Сила тока гармонических составляющих |
+ |
+ |
+ |
+ |
+ |
+ |
Мощность гармонических составляющих |
+ |
+ |
+ |
+ |
+ |
+ |
Суммарный коэффициент гармонических искажений (THD) |
+ |
+ |
+ |
+ |
+ |
+ |
К-фактор |
- |
+ |
+ |
+ |
+ | |
Фликер (кратковремен. доза (Pst) |
+ |
+ |
+ |
+ |
+ | |
Фликер (длительная доза (Plt)) |
- |
+ |
+ |
+ |
+ | |
Переходные процессы |
- |
- |
+ |
+ |
+ | |
Броски электроэнергии |
- |
- |
+ |
+ |
+ | |
СЕРВИСНЫЕ ФУНКЦИИ | ||||||
Сохранение данных |
- |
+ |
+ |
+ |
+ |
+ |
Связь с ПК через интерфейс USB для записи и воспроизведения |
+ |
+ |
+ |
+ |
+ |
+ |
Воспроизведение на экране измеряемых и записанных кривых с временем записи |
+ |
+ |
+ |
+ |
+ |
+ |
Сигнализация |
+ |
+ |
+ |
+ |
+ |
+ |
Автоматическое распознавание и коррекция по модели амплитуды и фазы силы тока клещей и гибких трансформаторов тока |
+ |
+ |
+ |
+ |
+ |
+ |
Примечание: «+» - функция имеется
«-» - функция отсутствует
Конструктивно все модели имеют моноблочную переносную конструкцию с корпусами прямоугольной формы из пластмассы. На лицевой панели размещены дисплей, элементы управления и клавиши прямого доступа к основным функциям и операциям измерения.
Входные гнезда, разъёмы интерфейса и питания размещены на верхней торцевой и правой боковой панели. На задней стенке имеется откидной упор для установки анализаторов в наклонном положении.
Защищённая водонепроницаемая модель С.А 8435 имеет корпус из пластмассы с ручкой и откидывающейся крышкой. На лицевой панели размещены те же элементы, что и у других моделей, а также разъём интерфейса. Входные гнезда находятся на левой боковой панели.
Питание анализаторов, в зависимости от модели, осуществляется от одноразовых элементов питания, внутренних аккумуляторов, подзаряжаемых через внешнее зарядное устройство или непосредственно от зарядного устройства.
Внешний вид анализаторов приведен на рисунках 1 и 2.
С. А 8220
С. А 8230
Рисунок 1 - Внешний вид анализаторов моделей С. А 8220 и С. А 8230
С.А 8435
С.А 8331 - С.А 8336
Рисунок 2 - Внешний вид анализаторов моделей С. А 8331, С. А 8333, С. А 8335, С. А 8336 и С. А 8435
Несанкционированный доступ внутрь анализаторов предотвращается пломбированием соединения передней и задней частей корпуса неустранимой без повреждения наклейкой.
Базовый комплект моделей С.А 8220 и С.А 8230: анализатор, комплект измерительных кабелей и зажимов, блок питания/зарядное устройство, кабель USB, компьютерная программа анализа на оптическом диске, руководство по эксплуатации, методика поверки, сумка.
По дополнительному заказу: клещи токовые, гибкие трансформаторы тока AMPFLEX, пакет программный “Data View”.
Базовый комплект моделей С.А 8331, С.А 8333, С.А 8335 и С.А 8336: анализатор, комплект измерительных кабелей и зажимов, блок питания/зарядное устройство, кабель USB, компьютерная программа анализа на оптическом диске, руководство по эксплуатации, эксплуатации, методика поверки, сумка.
По дополнительному заказу: клещи токовые, гибкие трансформаторы тока АMPFLEX, пакет программный “Data View”.
Базовый комплект поставки модели С.А 8435: анализатор, комплект измерительных кабелей, блок питания/зарядное устройство, кабель USB, компьютерная программа анализа на оптическом диске, руководство по эксплуатации, эксплуатации, методика поверки, сумка.
По дополнительному заказу: клещи токовые, гибкие трансформаторы тока AMPFLEX, пакет программный “Data View”.
Таблица 3 - Нормированные метрологические характеристики моделей С. А 8230 и С. А 8230
Измеряемые величины |
Диапазоны измерений |
Пределы допускаемых основных абсолютных погрешностей |
Напряжение переменного и постоянного тока, В |
от 6 до 600 |
± (0,05-U+ 2 е.м.р.) |
Сила переменного и постоянного тока, А |
Зависит от модели токовых клещей и гибких трансформаторов тока (табл. 5) | |
Частота (Гц) |
от 40 до 69 |
± 0,01 Гц |
Порядок учитываемых гармоник |
от 1 до 50 |
- |
Активная, реактивная, полная мощность, (Вт, вар, В •А) |
от 0 до 9999 |
± (0,01-W + 20 е.м.р.) |
Разность фаз, О |
от -179 до +180 |
± 0,2 |
Только модель С.А 8220 | ||
Сопротивление, Ом |
от 0 до 2000 |
± (0,005-R + 2) |
Частота вращения вращения, об/мин |
от 6 до 120000 |
± (0,005-N + 2 е.м.р.) |
Температура, ОС |
от -200 до 850 |
± (0,01-t +10 е.м.р.) |
Ход внутренних часов, ч |
24 |
±10 с |
Таблица 4 - Нормированные метрологические характеристики моделей С.А 8331, С.А 8333, С.А 8335, С.А 8336 и С.А 8435
Измеряемые величины |
Диапазоны измерений |
Пределы допускаемых основных абсолютных погрешностей |
Напряжение переменного и постоянного тока, В |
от 2* до 1000 |
± 0,005-U +0,5 В |
Сила переменного и постоянного тока (А) |
Зависит от модели токовых клещей и гибких трансформаторов тока (см. табл. 5) | |
Частота (Гц) |
от 40 до 69 |
± 0,01 Гц |
Активная, реактивная и полная мощность (Вт, вар, В •А) |
от 0 до 9999 |
± (0,01- W + 20 е.м.р.) |
Коэффициент мощности (cos j) |
от -1 до 1 |
± 0,01 |
Небаланс фаз (%) |
от 0 до 100 |
± 0,1 |
Разность фаз (О) |
от -179 до +180 |
± 0,01-ф |
Измеряемые величины |
Диапазоны измерений |
Пределы допускаемых основных абсолютных погрешностей |
Порядок учитываемых гармоник |
от 1 до 50 |
± (0,01-U + 2 е.м.р.) ± (0,01 • I + 2 е.м.р.) ± (0,01-W + 2 е.м.р.) |
Суммарный коэффициент гармонических искажений (THD) (%) |
от 0 до 100 |
± 0,1 |
К-фактор |
от 1 до 99,99 |
± 0,05 -Kt |
Флуктуации напряжения |
от 0,00 до 9,999 |
± 0,05-U + 5 е.м.р. |
Ход внутренних часов, ч |
24 |
±10 с |
Примечание: U, I, ф, Kt, W, R, N, t - измеряемые величины, соответственно, напряжения, силы тока разности фаз, К-фактора, мощности, сопротивления, скорости вращения, температуры.
е. м. р. - единица младшего разряда показаний на дисплее
* - У модели С.А 8335 - от 10 до 1000 В.
Таблица 5 - Диапазоны измерения и пределы допускаемой основной погрешности клещей токовых и гибких трансформаторов тока AmpFLEX и MiniFLEX, входящих в комплекты (с автоматической коррекцией анализатором)
Модель |
Диапазон измерений |
Пределы допускаемых основных абсолютных погрешностей |
MN93 (переменный ток) |
От 200 мА до 200 А |
± (0,05 I + 200 мА) |
MN93A (переменный ток) Диапазон 1: Диапазон 2: |
От 25 мА до 5 А От 100 мА до 100 А |
± (0,05- I + 100 мА) ± (0,05-I + 20 мА) |
AmpFLEX А193 (переменный ток) MiniFLEX МА193 (переменный ток) |
От 100 мА до 100 А От 10 А до 10 000 А |
± (0,05- I + 30 мА) ± (0,05- I + 3 А) |
PAC 93 (переменный ток) |
От 1 до 1000 А |
± (0,05-I + 200 мА) |
PAC 93 (постоянный ток) |
От 1 до 1300 А |
± (0,01- I + 1 А) |
E3N (переменный и постоянный ток) Диапазон 1: Диапазон 2: |
От 10 мА до 10 А От 100 мА до 100 А |
± (0,05- I + 2 мА) ± (0,05- I + 20 мА) |
C193 (переменный ток) |
От 1 до 1000 А |
± (0,05 •I + 200 мА) |
J93 (переменный ток) |
От 3 до 3500 A |
± (0,05- I + 1 А) |
J93 (постоянный ток) |
От 3 до 5000 A |
± (0,01- I + 1 а) |
Пределы дополнительных погрешностей от изменения температуры в рабочих условиях не более 50 % от пределов основных погрешностей.
Таблица 6 - Общие технические характеристики
Характеристика |
С.А 8220 |
С.А 8230 |
С.А 8331, С.А 8333 С.А 8335, С.А 8336 |
С.А 8435 |
Габаритные размеры не более, мм (длина х ширина х глубина) |
211х108х60 |
211х208х80 |
240x180x55 |
270x250x280 |
Масса не более, кг |
0,840 |
1,200 |
1,900 |
3,700 |
Внутренний NiMH аккумулятор |
6 х1,2 В |
Аккумулятор 9,6 В | ||
Внешнее зарядное устройство | ||||
напряжение сети перемен. тока, В |
От 85 до 135 и от 180до 265 | |||
частота сети перемен. тока, Гц |
50-60 | |||
Напряжение испытания изоляции, В |
2350 (50 Гц, 1 мин.) | |||
Дисплей |
ЖКД монохром |
ЖКД, цветной | ||
Сопротивление изоляции между | ||||
любыми выводами и корпусом в |
5 | |||
рабочих условиях не менее, МОм | ||||
Средняя наработка на отказ, ч |
9000 |
Таблица 7 - Рабочие условия
Характеристика |
С.А8230 |
С.А 8331, С.А 8333, С.А 8335 С.А 8336 |
С.А 8435 |
Температура ,°С |
От 0 до 55 |
От 0 до 50 |
От -10 до 50 |
Относительная влажность, % |
<75 при 35 °С |
От 45 до 75 |
От 10 до 90 при 35 °С |
Атмосферное давление, кПа |
От 86,7 до 106,7 |
