Номер по Госреестру СИ: 53872-13
53872-13 Измерители коэффициента трансформации
(DTR 8510)
Назначение средства измерений:
Измерители коэффициента трансформации DTR 8510 (далее - измерители)
предназначены для измерения коэффициента трансформации силовых и измерительных трансформаторов напряжения и тока на месте их эксплуатации.

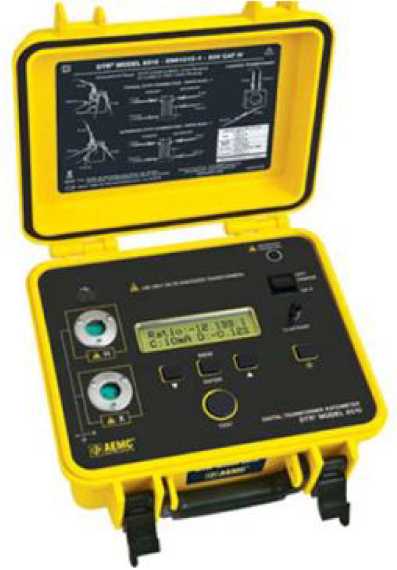

Внешний вид.
Измерители коэффициента трансформации
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 23.04.2028
Номер записи -
ID в реестре СИ - 366253
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации., Нет модификации, нет данных, Измеритель коэффициента трансформации DTR 8510, DTR8510, DTR-8510, DTR 8510, -, "DTR 8510",
Производитель
Изготовитель - Фирма "Chauvin-Arnoux"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Статистика
Кол-во поверок - 113
Выдано извещений - 0
Кол-во периодических поверок - 53
Кол-во средств измерений - 28
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 705 дн.
Приказы РСТ, где упоминается данный тип СИ
№784 от 2018.04.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2617 от 2022.10.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Измерители коэффициента трансформации (DTR 8510)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chauvin-Arnoux"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20273-00 01.10.2005 |
Измерители сопротивлений, сопротивлений заземления и изоляции, C.A, CDA, ISOL и TERCA Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-00 01.10.2005 |
Измерители тока, AM, AmpFLEX, B, C, D, E, K, MN, PAC и Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-07 09.07.2017 |
Клещи измерительные переменного тока, C Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
20275-00 01.10.2005 |
Мультиметры, C.A, MX и F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20275-07 01.04.2012 |
Мультиметры, C.A Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-00 01.10.2005 |
Измерители электрических параметров комплексные, C.A и MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-07 01.02.2012 |
Приборы для комплексной проверки параметров электроустановок, C.A 6114, C.A. 6115, C.A 6030 и МХ435В Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
25260-03 |
Осциллографы-мультиметры, OX-5100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-04 01.01.2010 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-10 01.04.2015 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28433-04 01.01.2010 |
Измерители коэффициентов трансформации, DTR8500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-05 01.02.2010 |
Микроомметры промышленные, С.А10 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-07 30.05.2022 |
Микроомметры промышленные, C.A 10 и C.A 6250 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
28572-05 01.02.2010 |
Измерители сопротивлений заземления и удельного сопротивления грунта, С.А 6460 и С.А 6462 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28572-07 01.02.2012 |
Измерители сопротивления заземления и петли фаза-ноль, C.A 6454, C.A6456, C.A 6460, C.A6462 и C.A 6470 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28577-05 01.02.2010 |
Измерители сопротивлений заземления, C.A 6410, C.A 6412 и C.A 6415 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28672-05 01.03.2010 |
Ваттметры, PX120 и PX110 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-05 01.03.2010 |
Измерители показателей качества электрической энергии, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-07 01.02.2012 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-09 01.12.2014 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334, C.A 8335 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33622-06 09.07.2017 |
Трансформаторы тока гибкие, AmpFLEX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33661-06 01.01.2012 |
Измерители параметров электромашин, C.A 6121 и C.A 6160 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
33708-07 09.07.2017 |
Клещи измерительные постоянного и переменного тока, K, E и PAC Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34314-07 09.07.2017 |
Мультиметры, MTX 3240, MTX 3250, MTX 3281, MTX 3282, MTX 3283 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34315-07 01.04.2012 |
Измерители силы переменного тока, Simple Logger мод. С.А 601, С.А 605 и С.А 607 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34317-07 01.04.2012 |
Мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34318-07 09.07.2017 |
Клещи-мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34319-07 09.07.2017 |
Клещи-мультиметры, F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34757-07 01.05.2012 |
Мультиметры лабораторные, MX553, MX554 и MX556 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34758-07 09.07.2017 |
Клещи измерительные переменного тока, B, Minipince, MN, Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34759-07 09.07.2017 |
Клещи измерительные переменного тока, D Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
37646-08 |
Мультиметры, MX1 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45243-10 01.08.2015 |
Осциллографы-мультиметры цифровые запоминающие, OX7042, OX7062, OX7102, OX7104, OX7202, OX7204 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48213-11 11.11.2016 |
Измерители сопротивления заземления, C.A 64xx Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
49074-12 14.02.2017 |
Измерители сопротивления заземления и удельного сопротивления грунта, C.A 6471 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
51427-12 21.08.2027 |
Микроомметры, C.A 6240, C.A 6292 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
51515-12 07.08.2027 |
Клещи электроизмерительные, серии F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
52914-13 15.01.2028 |
Измерители параметров электроустановок, C.A 6116 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53871-13 23.04.2028 |
Измерители электрической мощности, PEL 102, PEL 103, PX 110, PX 120 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53872-13 23.04.2028 |
Измерители коэффициента трансформации, DTR 8510 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61209-15 24.07.2025 |
Мегаомметры, C.A 6500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61216-15 24.07.2021 |
Осциллографы цифровые запоминающие, OX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
62232-15 16.11.2025 |
Анализаторы показателей качества электрической энергии, C.A 8000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
66365-16 30.12.2026 |
Измерители сопротивления заземления, серии C.A 6400 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
70937-18 23.04.2028 |
Микроомметры, C.A 6255 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71341-18 01.06.2028 |
Осциллографы цифровые запоминающие, серии OX9000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
78367-20 29.05.2025 |
Измерители параметров электроустановок, C.A 6100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Измерители коэффициента трансформации (DTR 8510)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 9 | 3 | 1 | 0 | 8 | 2 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 7 | 7 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 6 | 1 | 1 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители коэффициента трансформации (DTR 8510)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4798 | 6378 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3891 | 6378 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
2550 | 6378 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
6276 | 6378 |
|
ФБУ Пензенский ЦСМ Пензенская область |
11777 | 6378 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО применяется для связи с компьютером через интерфейс USB. Оно представляет собой программу, позволяющую дистанционно конфигурировать прибор; сохранять результаты измерений на жестком диске компьютера; проводить анализ результатов; распечатывать отчеты. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
DTR 8510 |
Встроен ное |
Микропрограмма |
- |
- |
- |
|
Внешнее |
DataView |
Не ниже 3.05 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям коэффициента трансформации DTR 8510
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2409 Гц.
-
4. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока от 1 • 10-8 до 25 А. В диапазоне частот 20 - 1 • 106 Гц.
-
5. Техническая документация фирмы «Chauvin-Arnoux», Франция.
Поверка
Поверкаосуществляется по документу МП 53872-13 «Измерители коэффициента трансформации DTR 8510. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г.
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15-2 (кл. т. 0,05); трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); мультиметр цифровой APPA-109N (± (0,0081изм. + 50 е.м.р.).
Изготовитель
Фирма «Chauvin-Arnoux», Франция.Адрес: 190, rue Championnet, 75876 PARIS Cedex 18, France.
Тел. +33 1 44 85 44 85 Факс: +33 1 46 27 73 89
Web-сайт: http://www. chauvin-arnoux. fr
Заявитель
ООО «Мегатестер», г. Санкт-Петербург.Адрес: 197198, г. Санкт-Петербург, Большой пр. д. 38/40.
Тел: 8 (812) 600 21 17; факс: (812) 600 21 17
Web-сайт: http://www.megatester.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия измерителей основан на одновременном измерении напряжений на входе и выходе трансформатора. Измеритель подает напряжение от внутреннего источника на вход проверяемого трансформатора (первичную обмотку) и измеряет напряжение, индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо пропорционально коэффициенту трансформации. Кроме этого приборы измеряют силу испытательного тока (тока возбуждения), определяют полярность обмоток, отображают отклонение (в процентах) измеренного коэффициента трансформации от номинального.
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП). При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Результаты измерений могут быть сохранены во внутренней памяти прибора или переданы на внешний компьютер через оптически изолированный интерфейс USB 2.0.
Управление процессами измерений
осуществляется встроенным микропроцессором.
Основные узлы измерителей: источник напряжения переменного тока, устройство измерения напряжения переменного тока, АЦП, микропроцессор, 2-х строчный ЖК-дисплей с регулируемой яркостью и контрастностью, органы управления (кнопки, выключатели), разъемы, источник питания.
Измерители имеют режимы автокалибровки, автоматического выбора пределов измерений, проверки целостности исследуемой цепи (определение обрыва или короткого замыкания), предупреждения о некорректном подключении проводов, обратной полярности обмоток, фильтрации помех.
Измерители имеют двойное питание: от встроенной никель-кадмиевой аккумуляторной батареи или от сети напряжения переменного тока. Имеется индикация разряда батареи.
Конструктивно измерители выполнены в ударопрочных герметичных корпусах из
полипропилена в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы,
органы управления, индикации размещены на лицевых панелях.
Для предотвращения несанкционированного доступа все измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих- кода указан серийный номер прибора и дата продажи (отгрузки).
Таблица 2 - измерителей DTR 8510
|
Характеристика |
Значение |
|
Диапазон измерений коэффициента трансформации для силовых трансформаторов и измерительных трансформаторов напряжения, КТи |
0,8000 - 9,9999 10,000 - 999,99 1000,0 - 4999,9 5000,0 - 8000,0 |
|
Пределы допускаемой относительной погрешности измерения коэффициента трансформации КТи для силовых трансформаторов и измерительных трансформаторов напряжения |
± 0,2 % при Кто = 0,8000 - 9,9999; ± 0,1 % при Кто = 10,000 - 999,99; ± 0,2 % при Кги = 1000,0 - 4999,9; ± 0,25 % при Кто = 5000,0 - 8000,0 |
|
Диапазон измерений коэффициента трансформации для измерительных трансформаторов тока, КТ1 |
0,8000 - 1000,0 |
|
Пределы допускаемой относительной погрешности измерения коэффициента трансформации КТ1 для измерительных трансформаторов тока |
± 0,5 % |
|
Испытательное напряжение и ток |
32 В; 1 А/4,5 В |
|
Частота испытательного напряжения (тока) |
70 Гц |
|
Диапазон измерений силы переменного тока (тока возбуждения) |
От 0 до 1 А |
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока (тока возбуждения) |
± (0,02Хизм. + 2 мА) |
|
Характеристика |
Значение |
|
Напряжение питания |
Две аккумуляторных батареи напряжением 12 В номинальной емкостью 1650 мА^ч или 90 - 264 В переменного тока частотой 50/60 Гц |
|
Габаритные размеры, мм, (длинахширинахвысота) |
272x248x130 |
|
Масса, кг |
3,7 |
|
Рабочие условия применения:
|
от - 10 до + 55 до 95 |
