Номер по Госреестру СИ: 34314-07
34314-07 Мультиметры
(MTX 3240, MTX 3250, MTX 3281, MTX 3282, MTX 3283)
Назначение средства измерений:
Мультиметры MTX3240, MTX3250, MTX3281, MTX3282, MTX3283 предназначены для измерения напряжений и силы постоянного, переменного и импульсного тока, частоты, сопротивления, ёмкости и температуры.
Внешний вид.
Мультиметры
Рисунок № 1
Программное обеспечение
Идентификационные данные метрологически значимой части ПО указаны в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Встроенное |
Микропрограмма |
- |
- |
- |
Встроенное ПО (микропрограмма) реализовано аппаратно и метрологические характеристики нормированы с его учётом. Микропрограмма заносится в программируемое постоянное запоминающее устройство и недоступно потребителю.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам MTX3240, MTX3250, MTX3281, MTX3282, MTX3283
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Поверка
Поверкаосуществляется по документу МП 34314-07 «Мультиметры серий С.А, МХ и МТХ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 10.10. 2006 г.
При поверке используется калибратор универсальный Fluke 5520 (напряжение постоянного тока от 1 мкВ до 1050 В, погрешность ± 0,004; Сила постоянного тока от 0,05 до 20 А, погрешность ± 0,01; напряжение переменного тока 0,05-1000 В, погрешность ± 0,045; Сила переменного тока 0,05-20 А, погрешность 0,2; частота 0,5 Гц-10 МГц, погрешность ± 0,0025; мощность 5 ВА-600 кВА, погрешность ± 0,1; Cos ф от 0 до 1, погрешность ± 0,01; сопротивление 1 Ом- 400 МОм, погрешность ±0,01; ёмкость от 0,19 нФ до 110 мкФ, погрешность ± 0,25 %; напряжение термопар Гр. B,C,E,J,K,N,R,S,T для температур от -200 до 630 OC, погрешность ± 0,03 OC).
Изготовитель
Фирма «CHAUVIN-ARNOUX», ФранцияАдрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89 http://www.chauvin-arnoux. com
Заявитель
ООО «Диагност»Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314
E-mail:
diagnost@diagnost.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения мультиметров MTX3240, MTX3250, MTX3281, MTX3282, MTX3283 (далее - мультиметры) - проверка состояния и режимов работы электроустановок при наладке и обслуживании
Мультиметры построены на базе специализированных интегральных микросхем для построения мультиметров повышенной точности. Управление процессом измерений и дисплеем осуществляется встроенными микропроцессорами. Общие особенности всей группы:
-
- Детекторы среднеквадратических значений (TrueRMS), обеспечивающие повышенную точность на переменном токе и переменном токе с постоянной составляющей.
-
- 3 измерительных входа и автоматизация выбора диапазона.
-
- Встроенные часы для привязки результатов измерений к реальному масштабу времени.
-
- Самовосстанавливающаяся электронная защита вместо плавких предохранителей.
-
- Режим "SPEC" , вычисляющий и отображающий на экране неопределенность измеряемого значения, зависящую от диапазона и измеряемой величины.
-
- Режим "AUT PEAK", исключающий ошибки, вызванные ограничением пиков сигналов. Постоянно измеряются короткие (от 500 мкс) пики сигналов, и диапазон выбирается автоматически по величине пика сигнала, значение пик - фактора отображается на дисплее.
-
- Режим "MATH" отображения с единицей измерения физического параметра, измеренного с помощью преобразователя.
-
- Режим "RELATIV" относительного измерения амплитуды сигнала в процентах или в дБ.
-
- Возможность автоматической записи результатов периодических измерений.
-
- Измерение частоты и относительной ширины импульса сигналов. Основные особенности мультиметров MTX3240 и MTX3250:
-
- В режим "Surveillance" (или "Surv" - наблюдение) записывается максимальное и минимальное значение сигнала, позволяя отследить нарушение режима и его время.
-
- Измерение температуры при помощи термометров сопротивления Pt 100 и Pt 1000. Мультиметр МТХ 3240 имеет дополнительные версии с теми же метрологическими характеристиками:
-
- МТХ 3240-P - версия с оптическим интерфейсом RS 232.
-
- МТХ 3240-А - версия с функцией накопления данных. Для записи до 12 измеряемых параметров по 4 каналам в лабораторных условиях. Прилагаемое программное обеспечение (опция) позволяет обрабатывать результаты на персональном компьютере.
Основные особенности мультиметров МТХ3281, МТХ3282, МТХ 3283:
-
- Виртуальный электронный переключатель режимов на 8 состояний.
-
- Автоматическое включение вида измерения в зависимости от наличия измерительных проводов на входах тока или напряжения.
-
- Возможность одновременного измерения тока и напряжения при помощи 3 измерительных проводов. На экране отображается соответствующий результат "V x A".
-
- Многофункциональный дисплей, содержащий четыре 5-разрядных цифровых индикатора, аналоговый индикатор, отображающий форму измеряемого сигнала или график результатов измерений. Дисплей отображает режим работы, выбранную функцию, результаты измерения и предупредительные символы. В зависимости от харак-
Лист № 2 всего листов 6 тера измеряемой величины результат отображается в аналоговой и цифровой форме, или только в цифровой. В режиме одновременного отображения на цифровом индикаторе отображается стабильный и точный результат, быстрые изменения - на аналоговом.
- Измерение продолжительности импульсов и количества событий.
- Кнопка "Любимое измерение" для измерения любой физической величины с преобразованием и указанием единицы измерения (как в режиме "MATH"). Кнопку "Любимое измерение" пользователь может запрограммировать на вызов часто используемого режима.
- Режим "МЕМ "- запоминание результатов измерений, дату и время измерений. Запоминание производится с интервалом от 1 секунды до 24 часов. На графике можно отобразить одновременно до 4-х параметров.
- Связь с внешними устройствами, в зависимости от модели , по оптическому кабелю по интерфейсам RS232, USB или Bluetooth.
Отличия версий мультиметров МТХ 3281, МТХ 3282 и МТХ 3283 по интерфейсам: базовые версии (без встроенного интерфейса): МТХ3281, МТХ3282, МТХ3293
версии с интерфейсами RS232 и USB: МТХ3281-СОМ, МТХ3282-СОМ,
МТХ 3283- СОМ версии с интерфейсом Bluetooth: МТХ3282-ВТ, МТХ3283-ВТ.
Конструктивно мультиметры МТХ 3240 и МТХ 3250 выполнены в настольных корпусах из пластмассы с ручкой для переноски. Большой дисплей с подсветкой, одновременно отображающий 3 величины, органы управления и часто используемые разъёмы находятся на передней панели. Главные режимы работы выбираются прямым нажатием кнопок, подсвеченных светодиодами. Ручка посередине позволяет производить установку режимов, кнопки по бокам дисплея обеспечивают установку и отображение дополнительных настроек.
Конструктивно мультиметры МТХ 3281, МТХ 3282, МТХ 3283 имеют раскрывающийся пластмассовый корпус, обеспечивающий компактность и прочность прибора в закрытом состоянии, и удобство эксплуатации в раскрытом. Специальная кобура позволяет закрепить прибор на поясе без дополнительных приспособлений.
На откидной крышке установлен большой ЖК-дисплей с подсветкой, до 4-х цифровых индикаторов и один аналоговый. Экрану можно задать подходящий для наблюдения наклон.
Система питания обеспечивает питание от аккумулятора или от сетевого адаптера. Зарядка аккумуляторов осуществляется через тот же адаптер. Отсек батареи и предохранителя имеет защиту от доступа к отсеку при подключенных к прибору измерительных проводах.
Конструктивным отличием приборов данного типа является применение электронных переключателей режимов вместо традиционных механических переключателей.

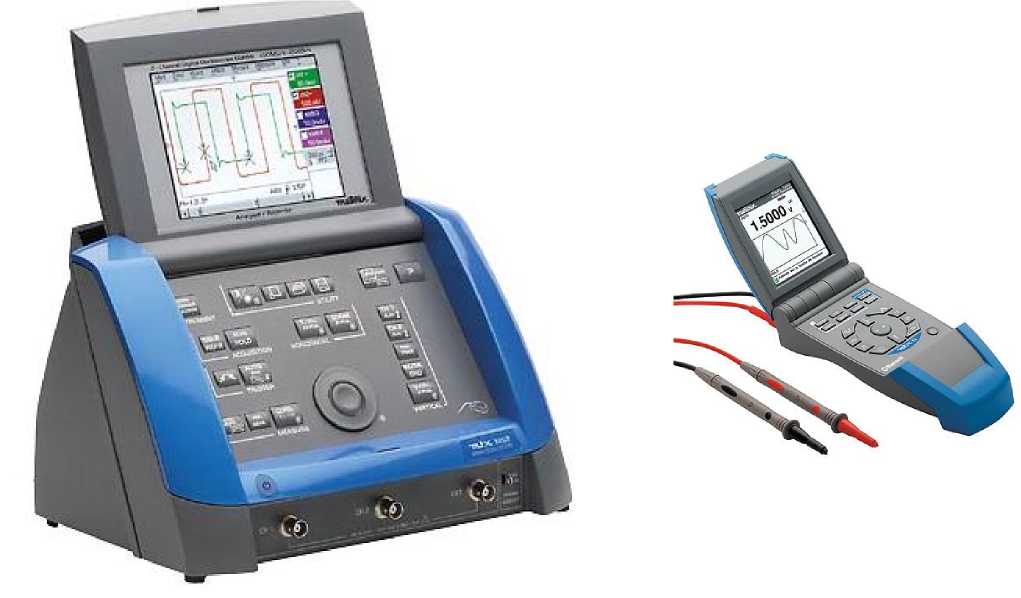

MTX3240 и MTX3250
МТХ3281, МТХ3281, МТХ3281
Рис 1 - Внешний вид мультиметров
Несанкционированный доступ внутрь мультиметров предотвращается пломбированием одного из винтов соединения передней и задней частей кожуха на задней стороне корпуса.
Мультиметр ........................................................................................................................1 шт.
Комплект измерительных кабелей.....................................................................................1 шт.
Кабель питания ....................................................................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Комплект поставки поставки МТХ 3281, МТХ 3282, МТХ 3283 Мультиметр ........................................................................................................................1 шт.
Комплект измерительных кабелей со штекерами 04 типа "банан"................................1 шт.
Сетевой адаптер/зарядное устройство ...............................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Элемент питания типа LR6 или NiMH аккумулятор габарита АА................................3 шт.
Знак утверждения типаЗнак утверждения типа наносится на верхнюю часть передней части корпуса наклейкой и руководство по эксплуатации типографским способом.
Таблица 1. Диапазоны измерений и основные погрешности MTX3240 и MTX3250
Измеряемые величины |
Диапазон измерений |
Пределы допускаемых основных погрешностей |
Сила постоянного тока |
0- 0,5 мА 0- 5 мА; 0 - 50 мА 0-0,5 А; 0- 10 А |
± (0,002* I +5 е.м.р.) ± (0,002* I +3 е.м.р.) ± (0,002* I +5 е.м.р.) |
Сила переменного тока1 |
0- 0,5; 0- 5; 0- 50 мА; 0-0,5 0- 10 А |
± (0,005* I +30 е.м.р.) ± (0,025* I +30е.м.р.) |
Сила пикового тока 2 |
0- 0,5 мА; 0- 5 мА 0- 50 мА; 0- 500 мА 0- 10 А |
± (0,045* I +40 е.м.р.) ± (0,065* I +40 е.м.р.) |
Напряжение постоянного тока |
0- 0,5 В; 0- 5 В; 0- 50 В 0-500 В; 0- 600 В |
± (0,0008 * U +3 е.м.р.) ± (0,001* U +3 е.м.р.) |
Напряжение переменного тока 1, В |
0- 0,5 В 0- 5 В; 0- 50 В; 0- 500 В; 0-600 В |
± (0,005* U +40 е.м.р.) ± (0,005* U +30 е.м.р.) |
Напряжение пиковое 2 |
0- 0,5 В 0- 5 В; 0- 50 В; 0- 500 В; 0-600 В |
± (0,035* U +50 е.м.р.) ± (0,035 * U +40 е.м.р.) |
Частота 3 |
1-1 х106 Гц |
± (0.0003* F +2 е.м.р.) |
Сопротивление |
0- 0,5 кОм 0- 5 кОм; 0- 50 кОм; 0- 5 МОм 0- 50 МОм |
± (0,001 * R +5 е.м.р.) ± (0,001* R +3 е.м.р.) ± (0,005* R +3 е.м.р.) ± (0,01* R + 5 е.м.р.) |
Ёмкость |
500 пФ-50 мкФ |
± (0,01* С +3 е.м.р.) |
Температура 4 |
От -125 до +800 ОС |
± 0,5 ОС |
Примечания -
е.м.р. - единица младшего разряда дисплея
-
1 - погрешность на частоте 1 кГц
-
2 - длительность пика не менее 0,5 мс
-
- погрешность на частотах до 50 кГц
-
- погрешности измерения сопротивления имитатора платинового термометра
U, I, F, P, R и С - показания на дисплее измеряемых напряжения, силы тока, частоты,
мощности, сопротивления и ёмкости
Таблица 2. Измеряемые величины и основные погрешности МТХ3281, МТХ3282, МТХ3283
Измеряемые величины |
Диапазон измерений |
Пределы допускаемых основных погрешностей | ||
Модель |
МТХ3281 |
МТХ3282 |
МТХ3283 | |
Сила постоянного тока, мА |
0,1-20000 |
± (0,0008* I +8 е.м.р.) | ||
Сила переменного тока, мА |
0,1-20000 |
± (0,01 *I +30 е.м.р.) |
± (0,003* I + 30 е.м.р.) | |
Напряжение постоянного тока, В |
0,1-1000 |
± (10-3*U+8 е.м.р.) |
± (3*10-4 U+8 е.м.р.) |
± (0,0002*U+ е.м.р.) |
Напряжение переменного тока, В |
0,1-1000 |
± (7*10-3U+40 е.м.р.) |
± (3*10-3 U +40 е.м.р.) | |
Частота, Гц |
10 -2*106 |
± (2*10-4 F +8 е.м.р.) | ||
Сопротивление, кОм |
1-50000 |
± (10-3 R+8 е.м.р.) |
± (7*10-4 R +8 е.м.р.) | |
Ёмкость, нФ |
10-10000 |
± (0,001* С +5 е.м.р.) |
Примечания -
е.м.р. - единица младшего разряда дисплея
U, I, F, P, R и С - значения измеряемых напряжения, силы тока, частоты, сопротивления, ёмкости
Дополнительная погрешность от изменения температуры окружающего воздуха в рабочих условиях не более 0,5 основной.
Таблица 3 - Габаритные размеры, масса, напряжения питания и изоляции
Модели |
МТХ 3240, МТХ 3250 |
МТХ3281, МТХ3282, МТХ3283 |
Габаритные размеры, мм (длина х ширина х высота) |
170 х 270 х 195 |
44 х 85 х 180 |
Масса, г |
2800 |
400 |
Напряжение питающей сети, В |
230 ±10 % или 115 ±10 % | |
Частота, Гц |
45-65 | |
Батарейное питание (опция) |
Аккумулятор 9,6 В | |
Напряжение испытания изоляции |
2300 В (50 Гц) |
Таблица 4 - Рабочие условия
Модели |
МТХ 3240, МТХ 3250 |
МТХ3281, МТХ3281, МТХ3281 |
Температура воздуха, °С Относительная влажность, % |
От 0 до 45 До 80 при 40°C |
От 0 до 55 До 80 при 35°С |
Комплектность средства измерений Комплект поставки МТХ 3240 и МТХ 3250
Мультиметр ........................................................................................................................1 шт.
Комплект измерительных кабелей.....................................................................................1 шт.
Кабель питания ....................................................................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Комплект поставки поставки МТХ 3281, МТХ 3282, МТХ 3283 Мультиметр ........................................................................................................................1 шт.
Комплект измерительных кабелей со штекерами 04 типа "банан"................................1 шт.
Сетевой адаптер/зарядное устройство ...............................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Элемент питания типа LR6 или NiMH аккумулятор габарита АА................................3 шт.
