34758-07 Клещи измерительные переменного тока
(B, Minipince, MN, Y)
Назначение средства измерений:
Клещи измерительные переменного тока серий B, Minipince, MN, Y предназначены для измерений силы переменного тока в однофазных цепях.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
B, Minipince, MN, Y
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e97195e8-3e67-7e71-10a2-5fe9d1733cd0 | 34758-07 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.



Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам измерительным переменного тока серий B, Minipince, MN, Y
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
осуществляется по документу МП 34758-07 «Клещи измерительные переменного тока серий B, C, D, MN, Minipince,Y. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04.10.2006 г.
Средства поверки: измеритель качества электроэнергии UF-2 (сила переменного тока 0 - 5 А, погрешность ± 0,02 %; сдвиг фаз 0 ± 180о, погрешность ± 0,1о), трансформатор тока ИТТ-5000.5 (сила переменного тока 0-5 А, погрешность ± 0,05% .
Основная область применения клещей измерительных переменного тока серий B, Minipince, MN, Y (далее - клещи) - работа в качестве масштабных преобразователей силы постоянного и переменного тока при наладке и обслуживании электроустановок.
Принцип действия клещей состоит в масштабном преобразовании силы переменного тока трансформатором с разъёмным магнитным сердечником.
Клещи представляют собой подвижный магнитопровод с обмоткой, охватывающий шину измеряемого тока, сила которого преобразуется в пропорциональные значения напряжение или силы переменного тока.
Модель В102 предназначена для измерений силы разностных токов и утечек от 500 мкА. Имеет два диапазона и выход по напряжению.
Клещи серии Minipince, включающей модели Minipince 1, Minipince 2, Minipince 3, Minipince 4 и Minipince 5, предназначены для работы с осциллографами и мультиметрами. Наиболее чувствительная модель Minipince 1 имеет два диапазона и выход по напряжению. Остальные модели имеют один диапазон и выход по току. Отличием модели 5 является меньший фазовый сдвиг.
Клещи серии MN моделей MN08, MN09, MN10, MN11, MN12, MN13, MN14, MN15, MN21, MN23, MN38, MN39, MN60, MN71, MN73, MN88, MN89, MN60, MN71, MN73, MN88, MN89, MN93, VIN93 А. и MN95 предназначены для измерений в шинах небольшого сечения.
Клещи серии Y моделей Y1N, Y2N, Y3N, Y4N и Y7N имеют одинаковые диапазоны измерений и форму губок, предназначенную для работы с плоскими шинами небольшого сечения.
Все элементы клещей размещены в корпусах-ручках небольших габаритных размеров из ударопрочного пластика.

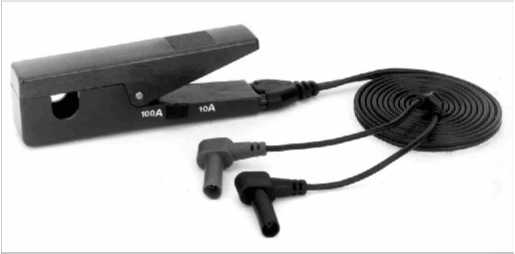

Серия Minipince

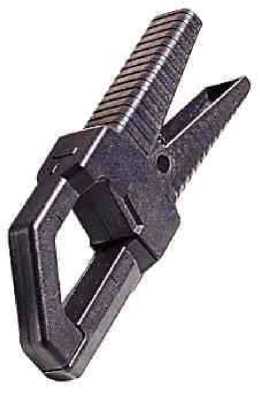

Серия Y

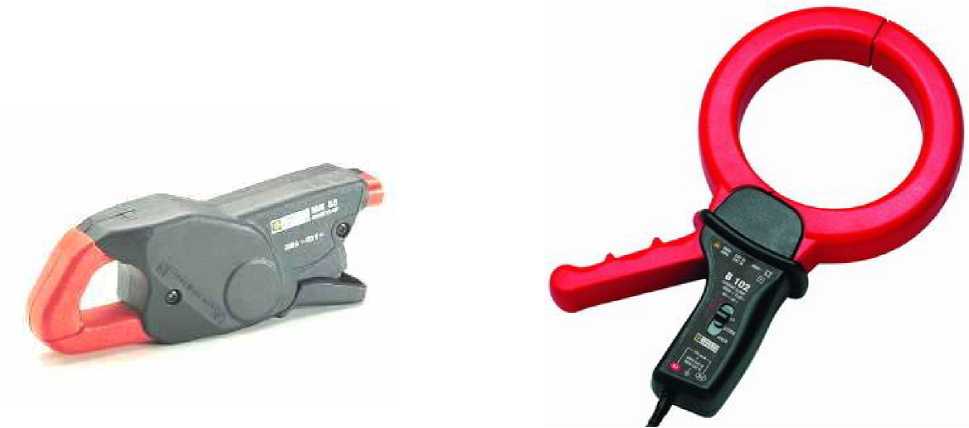

Серия MN
Серия В
Рис 1 - Внешний вид клещей
Несанкционированный доступ внутрь клещей предотвращается пломбированием одного из винтов соединения передней и задней частей кожуха ручки на задней стороне корпуса.
Клещи измерительные переменного тока .........................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю часть передней части корпуса ручки наклейкой и руководство по эксплуатации типографским способом.
Таблица 1 - Основные технические характеристики
|
Модель |
Диапазон измерений, A |
Сила тока, А |
Предел допускаемой основной погрешности |
Фазовый сдвиг,.." |
Полоса пропускания, Гц |
|
Minipince 1 |
0,001-100 |
0,001-10 |
±0,03 xI±1 мА |
45-65 | |
|
0,001-10 |
±0,06 xI±1 мА |
65-500 | |||
|
1-100 |
±2XI±0,5 мА | ||||
|
Minipince 2 |
1-150 |
1-5 |
±0,1 х1±20мА | ||
|
5-15 |
±0,06XI |
70-400 | |||
|
15-150 |
± 0,03 xI | ||||
|
Minipince 3 |
0,5-150 |
0,5-150 |
±0,0xI±50 мА |
10 |
45-450 |
|
Minipince 4 |
0,001-150 |
0,001-10 |
±0,025 xI±0,15 мА ±0,045 xI±0,15 мА |
10 |
30-1000 |
|
Minipince 5 |
0,050-100 |
0,050-100 |
±0,01xI±0,01 мА |
3,5 |
45-10000 |
|
MN08 |
0,5-240 |
0,5-10 |
±0,03x1+0,5 мА |
- | |
|
10-40 |
±0,025xI+0,5 мА |
5 |
40-10000 | ||
|
40-100 |
±0,02xI+0,5 мА |
3 | |||
|
100-240 |
±0,01x1+0,5 мА |
2,5 | |||
|
MN09 |
0,5-240 |
0,5-10 |
±0,03x1+0,5 мА |
- | |
|
10-40 |
±0,025xI+0,5 мА |
5 |
40-10000 | ||
|
40-100 |
±0,02xI+0,5 мА |
3 | |||
|
100-240 |
±0,01x1+0,5 мА |
2,5 | |||
|
MN10 |
0,5-240 |
0,5-10 |
± 0,03x1+0,5 мА |
- | |
|
10-40 |
± 0,025xI+0,5 мА |
5 | |||
|
40-100 |
± 0,02xI+0,5 мА |
3 |
40-10000 | ||
|
100-150 |
± 0,01 xI+0,5 мА |
2,5 | |||
|
150-200 |
± 0,02xI+0,5 мА |
2,5 | |||
|
200-240 |
±0,03x1+0,5 мА |
2,5 | |||
|
MN11 |
0,5-240 |
0,5-10 |
± 0,03x1+0,5 мА |
- | |
|
10-40 |
± 0,025xI+0,5 мА |
5 | |||
|
40-100 |
± 0,02xI+0,5 мА |
3 |
40-10000 | ||
|
100-150 |
± 0,01 xI+0,5 мА |
2,5 | |||
|
150-200 |
± 0,02xI+0,5 мА |
2,5 | |||
|
200-240 |
±0,03x1+0,5 мА |
2,5 | |||
|
MN12 |
0,5-240 |
0,5-10 |
±0,03 x 1+5 мА |
- | |
|
10-40 |
± 0,025 х1+5мА |
5 |
40-10000 | ||
|
40-100 |
±0,02x1+5 мА |
3 | |||
|
100-240 |
± 0,01 х1+5мА |
2,5 | |||
|
MN13 |
0,5-240 |
0,5-10 |
±0,03 х 1+5 мА |
- | |
|
10-40 |
±0,025 х1+5мА |
5 |
40-10000 | ||
|
40-100 |
±0,02x1+5 мА |
3 | |||
|
100-240 |
± 0,01 х1+5мА |
2,5 | |||
|
MN14 |
0,5-240 |
0,5-10 |
±0,03 х 1+5 мА |
- | |
|
10-40 |
±0,025 х1+5мА |
5 |
40-10000 | ||
|
40-100 |
±0,02x1+5 мА |
3 | |||
|
100-240 |
± 0,01 х1+5мА |
2,5 |
Таблица 1 - продолжение
|
модель |
Диапазон измерений, A |
Сила тока, А |
Предел допускаемой основной погрешности |
Фазовый сдвиг, . |
Полоса пропускания, Гц |
|
MN15 |
0,5-240 |
0,5-10 |
± 0,03 x 1+5мА |
- | |
|
10-40 |
± 0,025 х1+5мА |
5 |
40-10000 | ||
|
40-100 |
± 0,02х1+5мА |
3 | |||
|
100-240 |
± 0,01 х1+5мА |
2,5 | |||
|
MN21 |
0,1-200 |
0,1-1 |
± 0,02х1+20мкА |
- | |
|
1-20 |
± 0,01х1+20мкА |
2 | |||
|
20-80 |
± 0,01 х1 |
1,5 |
40-10000 | ||
|
80-150 |
± 0,02х1 |
1,5 | |||
|
150-200 |
± 0,04х1 |
2 | |||
|
MN23 |
0,1-200 |
0,1-1 |
± 0,03+200мкА |
- | |
|
1-20; 20- |
± 0,02х1 +200мкА |
3 | |||
|
80 |
± 0,01 х1 |
2 |
40-10000 | ||
|
80-150 |
± 0,04х1 |
2,5 | |||
|
150-200 |
± 0,010x1 |
3,5 | |||
|
MN38 |
0,1-240 |
0,1-20 |
± 0,0 1х1+50мА |
- | |
|
0,5-10 |
± 0,03х1+5мА |
- | |||
|
10-40 |
± 0,02,5x1+5 мА |
5 |
40-10000 | ||
|
40-100 |
± 0,02x1+5 мА |
3 | |||
|
100-240 |
± 0,01х1+5мкА |
2,5 | |||
|
MN39 |
0,1-240 |
0,1-20 |
± 0,02х1+50мА |
- | |
|
0,5-10 |
± 0,03,5х1+5мА |
- | |||
|
10-40 |
± 0,03х1+5мА |
6 |
40-40000 | ||
|
40-100 |
± 0,025 х1+5мА |
4 | |||
|
100-240 |
± 0,015x1 +5мА |
3 | |||
|
MN60 |
0,1-240 |
0,1-20 |
± 0,02*1+50мА |
- | |
|
0,5-10 |
± 0,03,5х1+5мА |
- | |||
|
10-40 |
± 0,03х1+5мА |
6 |
40-40000 | ||
|
40-100 |
± 0,025 х1+5мА |
4 | |||
|
100-240 |
± 0,015х1+5мА |
3 | |||
|
MN71 |
0,01-12 |
0,01-0,1 |
± 0,03x1+0,1 мА |
- | |
|
0,1-1 |
± 0,025xI |
5 |
40-10000 | ||
|
1-12 |
± 0,01 xI |
3 | |||
|
MN73 |
0,01-200 |
0,01-0,1 |
± 0,05xI+2mA |
- | |
|
0,1-1 |
± 0,03 xI+1mA |
- | |||
|
1-2,4 |
± 0,01xI |
- | |||
|
0,1-1 |
± 0,03 xI+200mkA |
- | |||
|
1-20 |
± 0,02xI+200mkA |
3 |
40-10000 | ||
|
20-80 |
± 0,01xI |
2 | |||
|
80-150 |
± 0,04xI |
3 | |||
|
150-200 |
± 0,010xI |
4 | |||
|
MN88 |
0,5-240 |
0,5-10 |
± 0,05xI+50mA |
- | |
|
10-40 |
± 0,03+50мА |
- |
40-10000 | ||
|
40-100 |
± 0,02xI +50мА |
- | |||
|
100-240 |
± 0,02xI |
- |
|
Модель |
Диапазон измерений, A |
Сила тока, А |
Предел допускаемой основной погрешности |
Фазовый сдвиг,..." |
Полоса пропускания, Гц |
|
MN89 |
0,5-240 |
0,5-10 |
± 0,05x1+50 мА |
- | |
|
10-40 |
± 0,03x1+50 мА |
- |
40-10000 | ||
|
40-100 |
± 0,02x1+50 мА |
- | |||
|
100-240 |
± 0,02x1 |
- | |||
|
MN93A |
5-120 |
5-50x10-3 |
±1 % + 0.1 мА |
1,7 | |
|
50-500Х10-3 |
± 1 % |
1 | |||
|
500х10-3-6 |
± 0,7 % |
1 |
40-10000 | ||
|
0,1-1 |
±0,7 %+2 мА |
1,5 | |||
|
1-120 |
± 0,7 % |
0,7 | |||
|
MN93 |
2-240 |
2-5 |
± 5 %+5 мВ |
- | |
|
10-40 |
±2,5 %+5 мВ |
5 |
40-10000 | ||
|
40-100 |
± 2 %+5 мВ |
3 | |||
|
100-240 |
±1 %+5 мВ |
2,5 | |||
|
MN95 |
10x10-3-6 |
0,2-0,5 |
± 0,03x1 |
1,5 | |
|
0,5-1 |
± 0,015xI |
1,5 |
40-10000 | ||
|
1-6 |
± 0,01 xI |
1 | |||
|
B102 |
Диапазон 0,0005-4 |
0,5-10х10-3 |
±3 %+1 мВ |
- | |
|
1-100х10-3 |
±0,5 %+0.5 мВ |
15 | |||
|
100х10-3 |
±0,5 %+0.5 мВ |
10 | |||
|
Диапазон 0,5-400 |
0,5-10 |
±3 %+1 мВ |
- |
48-1000 | |
|
10-100 |
±0,5 %+0.5 мВ |
60 | |||
|
100-400 |
±0,5 %+0.5 мВ |
40 | |||
|
Y1N |
4-600 |
4 |
± 0,045x1+0,5 мА |
- | |
|
25 |
± 0,045xI |
4 | |||
|
100 |
± 0,035xI |
2 | |||
|
250 |
± 0,03xI |
2 |
48-1000 | ||
|
500 |
± 0,03xI |
2 | |||
|
600 |
± 0,03 xI |
2 | |||
|
Y2N |
4-600 |
4 |
± 0,03x1+0,5 мА |
- | |
|
25 |
± 0,03xI |
3 | |||
|
100 |
± 0,015xI |
1,5 | |||
|
250 |
± 0,01xI |
1 |
48-1000 | ||
|
500 |
± 0,01xI |
1 | |||
|
600 |
± 0,01 xI |
1 | |||
|
Y3N |
4-600 |
4 |
± 0,05x1+5 мА |
- | |
|
25 |
± 0,05x I |
6 | |||
|
100 |
± 0,03xI |
5 | |||
|
250 |
± 0,03xI |
3 |
48-1000 | ||
|
500 |
± 0,03xI |
3 | |||
|
600 |
± 0,03 xI |
3 |
Таблица 1 - продолжение
|
модель |
Диапазон измерений, A |
Сила тока, А |
Предел допускаемой основной погрешности |
Фазовый сдвиг, ..." |
Полоса пропускания, Гц |
|
4 |
± 0,05 xl +5мА |
6 | |||
|
25 |
± 0,05x1 |
5 | |||
|
Y4N |
2-600 |
100 |
± 0,02xI |
3 |
48-1000 |
|
250 |
± 0,01xI |
3 | |||
|
500 |
± 0,01xI |
3 | |||
|
600 |
± 0,02x1 | ||||
|
1-20 |
± 0,05х1+5мА |
- | |||
|
Y7N |
1-500 |
20-100 |
± 0,05xI |
3 | |
|
100-500 |
± 0,02x1 |
1 |
5-10000 |
Примечание - I- измеряемая сила тока, А
Пределы дополнительных погрешностей от изменения климатических условий в установленных пределах рабочих условий не более 0,5 от соответствующей основной погрешности.
Таблица 2. Общие технические характеристики
|
Серия |
B |
Minipince |
MN |
Y |
|
Г абаритные размеры, мм (длина х ширина х толщина) |
285x175x45 |
115x35x22 |
135x50x30 |
195x66x34 |
|
Диаметр токовой шины максимальный, мм |
112 |
12 |
21 |
33 |
|
Масса, г |
1300 |
160 |
180 |
420 |
|
Испытательное напряжение изоляции, В (50 Гц) |
2250 |
3200 |
3200 |
3200 |
|
Климатические условия: | ||||
|
Температура окружающего воздуха, °C |
От -10 до +55 | |||
|
Относительная влажность, % |
От 10 до 85 | |||
Клещи измерительные переменного тока .........................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
