Номер по Госреестру СИ: 61209-15
61209-15 Мегаомметры
(C.A 6500)
Назначение средства измерений:
Мегаомметры серии C.A 6500 (далее - мегаомметры) предназначены для измерения сопротивления изоляции, напряжения постоянного и переменного тока, электрического сопротивления, силы постоянного и переменного тока, электрической емкости.

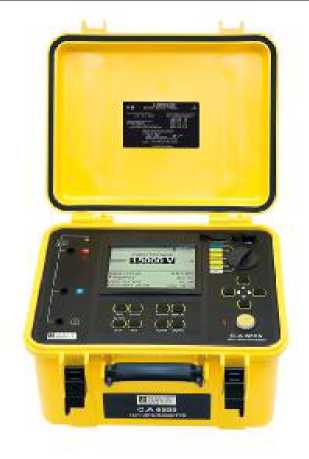

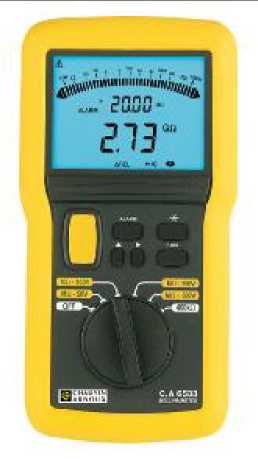

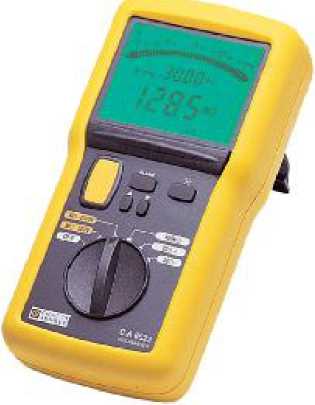

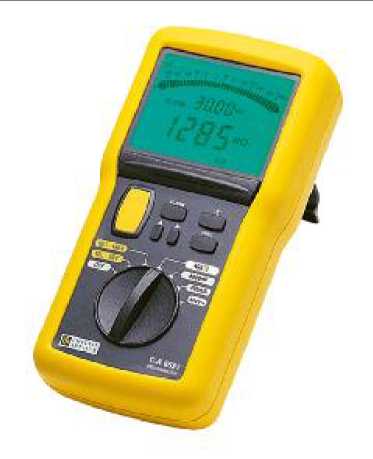

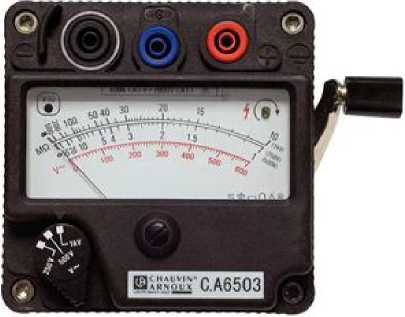

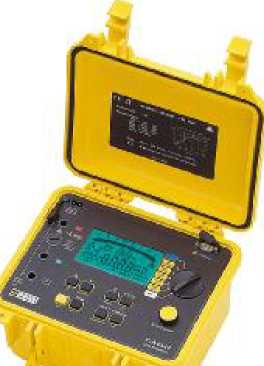

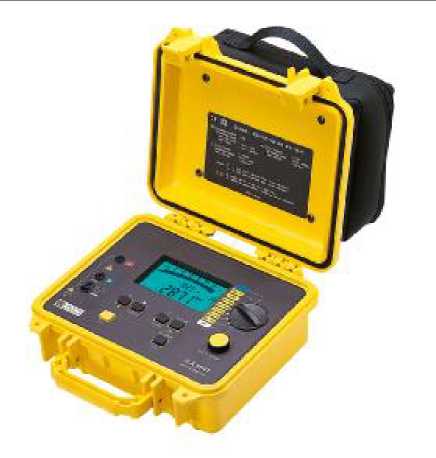

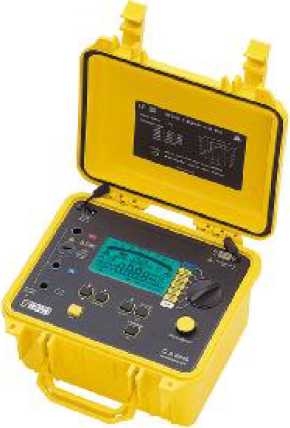

Внешний вид.
Мегаомметры
Рисунок № 1
Внешний вид.
Мегаомметры
Рисунок № 2
Внешний вид.
Мегаомметры
Рисунок № 3
Внешний вид.
Мегаомметры
Рисунок № 4
Внешний вид.
Мегаомметры
Рисунок № 5
Внешний вид.
Мегаомметры
Рисунок № 6
Внешний вид.
Мегаомметры
Рисунок № 7
Внешний вид.
Мегаомметры
Рисунок № 8
Внешний вид.
Мегаомметры
Рисунок № 9
Внешний вид.
Мегаомметры
Рисунок № 10
Программное обеспечение
Характеристики программного обеспечения приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (DataView) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую дистанционно конфигурировать прибор; сохранять результаты измерений на жестком диске компьютера; проводить анализ результатов; распечатывать отчеты. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики встроенного программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение | |
C.A6505 |
C.A 6521, C.A 6523, C.A 6525, C.A 6531, C.A 6533 | |
Идентиф икационное наименование ПО |
- |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 3.0 |
Не ниже 1.3 |
Цифровой идентификатор ПО |
3923FC hex |
7644 hex |
Другие идентификационные данные (если имеются) |
- |
- |
Таблица 1 - Характеристики встроенного программного обеспечения (ПО) (окончание)
Идентификационные данные (признаки) |
Значение | |||
C.A6541, C.A6543 |
C.A6545, C.A6547 |
C.A6549 |
C.A6550, C.A 6555 | |
Идентиф икационное наименование ПО |
- |
- |
- |
- |
Номер версии (идентификационный номер ПО) |
Не ниже 4.0 |
Не ниже 3.0 |
Не ниже 3.0 |
Не ниже 3.0 |
Цифровой идентификатор ПО |
015F66B9 hex |
60E8A2 hex |
DC296D hex |
C0B976 hex |
Другие идентификационные данные (если имеются) |
- |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мегаомметрам серии C.A 6500
Поверка
Поверкаосуществляется по документу МП 61209-15 «Мегаомметры серии C.A 6500. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.
Средства поверки: вольтметр С511 (Госреестр № 10194-85); киловольтметр электростатический С197 (Госреестр № 11858-89); калибраторы электрического сопротивления КС-100к0-5Т0, КС-10G0-10T0 (Госреестр № 54539-13); калибратор универсальный 9100 (Госреестр № 25985-09).
Заявитель
ООО «МТ ЭНЕРГО», г. Санкт-Петербург.Адрес: 197198, г. Санкт-Петербург, ул. Введенская, д. 21, пом. 1Н.
Тел: 8 (812) 644 53 20; факс: (812) 644 53 20
Web-сайт: http://www.megatester.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Мегаомметры представляют собой переносные электроизмерительные приборы.
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания (аккумуляторов). Мегаомметры имеют несколько диапазонов установки выходного напряжения. Приборы также снабжены функцией проверки наличия напряжения на объекте измерений.
Мегаомметры серии C.A 6500 выпускаются в следующих модификациях: C.A 6501, C.A 6503, C.A 6505, C.A 6511, C.A 6513, C.A 6521, C.A 6523, C.A 6525, C.A 6531, C.A 6533, C.A 6541, C.A 6543, C.A 6545, C.A 6547, C.A 6549, C.A 6550, C.A 6555.
Модификации отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, напряжением питания, формой корпуса, габаритами, массой.
Модификации C.A 6501, C.A 6503, C.A 6511, C.A 6513 имеют аналоговый стрелочный индикатор, остальные модели - цифровой в виде ЖК-дисплея. Модификации C.A 6501, C.A 6503 также снабжены встроенным электромеханическим генератором с ручным приводом.
Функциональные характеристики мегаомметров приведены в таблицах 1, 2.
Основные узлы модификаций C.A 6501, C.A 6503, C.A 6511, C.A 6513: преобразователь напряжения, измеритель тока, поворотный переключатель, стрелочный индикатор.
Основные узлы цифровых модификаций: преобразователь напряжения, измеритель тока, АЦП, микропроцессор, устройство управления, схема интерфейсов, клавиатура, ЖК-дисплей, источник питания.
В цифровых модификациях результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейса RS-232 или оптически изолированного интерфейса USB.
Конструктивно измерители моделей C.A 6501, C.A 6503, C.A 6505, C.A 6511, C.A 6513, C.A 6521, C.A 6523, C.A 6525, C.A 6531, C.A 6533 выполнены в виде компактного моноблока для работы в руках оператора. Все разъемы, органы управления и индикации расположены на лицевых панелях.
Конструктивно измерители моделей C.A 6541, C.A 6543, C.A 6545, C.A 6547, C.A 6549, C.A 6550, C.A 6555 выполнены в переносных пластиковых влагонепроницаемых противоударных корпусах, закрываемых крышкой и имеющих ручку для переноски. На лицевой панели расположены разъемы для подключения измерительных электродов, ЖКИ, клавиатура, разъемы питания и интерфейсов связи (RS-232 или USB).
Для предотвращения несанкционированного доступа все измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих-кода указан серийный номер прибора и дата продажи (отгрузки).

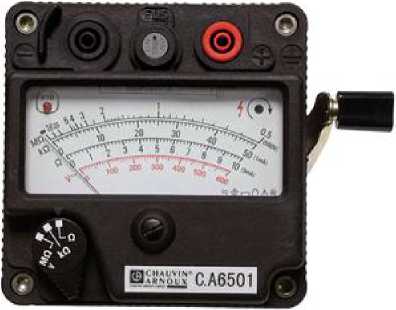

C.A 6501
И--212С.А6503
C.A 6503

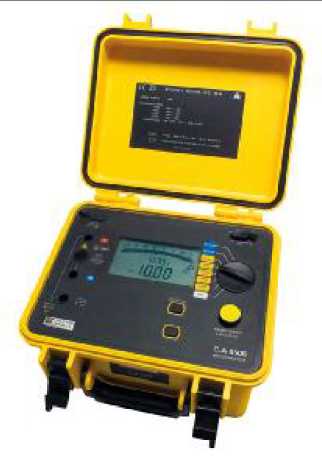

C.A 6505

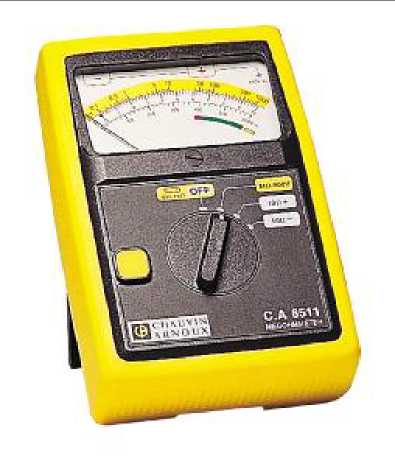

C.A 6511

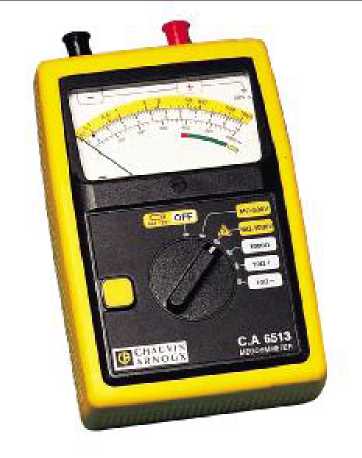

C.A 6513

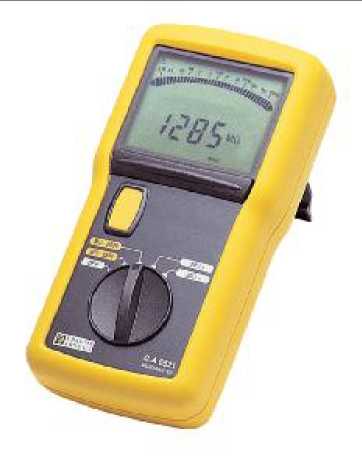

C.A 6521
C.A 6523

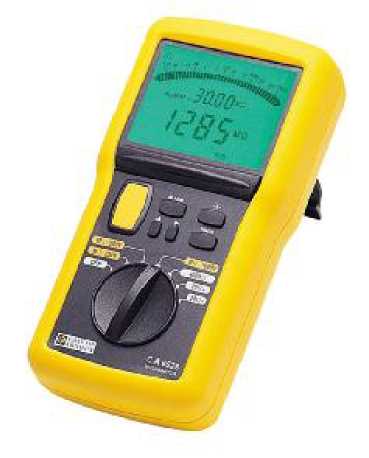

C.A 6525
C.A 6531
C.A 6533
C.A 6541
C.A 6543

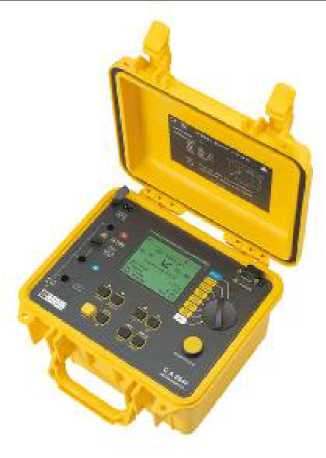

C.A 6545
C.A 6547
C.A 6549

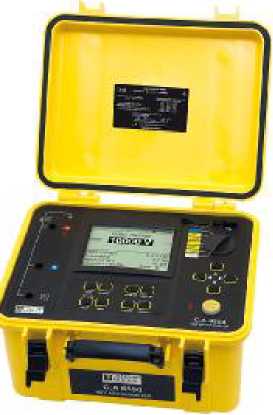

C.A 6550
C.A 6555
Таблица 31 - Комплектность
Наименование |
Количество |
Примечание |
Измерительные кабели |
1 к-т | |
Зажимы типа «крокодил» |
3 шт. | |
Кабель питания |
1 шт. | |
Кабель интерфейса RS-232/USB |
1 шт. |
В зависимости от модели |
CD-диск с ПО DataView |
1 шт. |
В зависимости от модели |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
1 экз. |
Таблица 2 - Функциональные характеристики измерителей C.A 6501, C.A 6503, C.A 6505, C.A 6511, C.A 6513, C.A 6521, C.A 6523, C.A 6525, C.A 6531
Функциональная характеристика |
Модификация | ||||||||
C.A6501 |
C.A6503 |
C.A6505 |
C.A6511 |
C.A 6513 |
C.A6521 |
C.A6523 |
C.A6525 |
C.A6531 | |
Измерение сопротивления изоляции |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Измерение напряжения постоянного тока |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Измерение напряжения переменного тока |
Да |
Да |
Да |
Да |
Да |
Нет |
Нет |
Нет |
Да |
Измерение электрического сопротивления |
Да |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Измерение силы постоянного тока (тока утечки) |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Измерение силы переменного тока |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Измерение электрической емкости |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Вычисление индекса поляризации (PI) |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Вычисление коэффициента диэлектрической абсорбции (DAR) |
Нет |
Нет |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Вычисление коэффициента диэлектрического разряда (DD) |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Пошаговое (ступенчатое) изменение выходного напряжения (SV-тест) |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Плавное изменение выходного напряжения (ramp-тест) |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Передача данных на ПК |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Питание от батарей питания (аккумуляторов) |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Питание от встроенного генератора |
Да |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Наличие заградительных фильтров помех |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Таблица 3 - Функциональные характеристики измерителей C.A 6533, C.A 6541, C.A 6543, C.A 6545, C.A 6547, C.A 6549, C.A 6550, C.A 6555
Функциональная характеристика |
Модификация | |||||||
C.A6533 |
C.A6541 |
C.A6543 |
C.A6545 |
C.A6547 |
C.A6549 |
C.A6550 |
C.A6555 | |
Измерение сопротивления изоляции |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Измерение напряжения постоянного тока |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Измерение напряжения переменного тока |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Измерение электрического сопротивления |
Да |
Да |
Да |
Нет |
Нет |
Нет |
Нет |
Нет |
Функциональная характеристика |
Модификация | |||||||
C.A6533 |
C.A6541 |
C.A6543 |
C.A6545 |
C.A6547 |
C.A6549 |
C.A6550 |
C.A6555 | |
Измерение силы постоянного тока (тока утечки) |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
Измерение силы переменного тока |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Измерение электрической емкости |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Вычисление индекса поляризации (PI) |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Вычисление коэффициента диэлектрической абсорбции (DAR) |
Нет |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Вычисление коэффициента диэлектрического разряда (DD) |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Да |
Да |
Пошаговое (ступенчатое) изменение выходного напряжения (SV-тест) |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
Да |
Плавное изменение выходного напряжения (ramp-тест) |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
Передача данных на ПК |
Нет |
Нет |
Да |
Нет |
Да |
Да |
Да |
Да |
Питание от батарей питания (аккумуляторов) |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Питание от встроенного генератора |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Наличие заградительных фильтров помех |
Нет |
Нет |
Нет |
Нет |
Нет |
Нет |
Да |
Да |
Таблица 4 - мегаомметров C.A 6501
Характеристика |
Значение |
Выходное напряжение постоянного тока |
500 В |
Диапазон измерений сопротивления изоляции |
0,5 - 200 МОм |
Пределы допускаемой приведенной погрешности измерения сопротивления изоляции^ |
± 2,5 % |
Диапазон измерений электрического сопротивления |
0 - 100 Ом; 0 - 500 кОм |
Пределы допускаемой приведенной погрешности измерения электрического сопротивления^ |
± 2,5 % |
Диапазон измерений напряжения переменного тока (частота 45 - 450 Гц) |
от 0 до 600 В |
Пределы допускаемой приведенной погрешности измерения напряжения переменного тока1) |
± 3 % |
Габаритные размеры (длинахширинахвысота) |
120х120х130 мм |
Масса |
1,06 кг |
Нормальные условия применения:
|
(23 ± 3) °С; до 80 % |
Рабочие условия применения:
|
от минус 10 до плюс 45 °С; до 75 % при плюс 35 °С |
Примечание: 1) - нормирующее значение - верхний предел измерений.
Таблица 5 - мегаомметров C.A 6503
Характеристика |
Значение |
Выходное напряжение постоянного тока |
250, 500, 1000 В |
Диапазон измерений сопротивления изоляции |
1 - 50 МОм; 10 - 500 МОм |
Пределы допускаемой приведенной погрешности измерения сопротивления изоляции^ |
± 2,5 % |
Диапазон измерений напряжения переменного тока (частота 45 - 450 Гц) |
от 0 до 600 В |
Пределы допускаемой приведенной погрешности измерения напряжения переменного тока1) |
± 3 % |
Габаритные размеры (длинахширинахвысота) |
120x120x130 мм |
Масса |
1,05 кг |
Нормальные условия применения:
|
(23 ± 3) °С; до 80 % |
Рабочие условия применения:
|
от минус 10 до плюс 45 °С; до 75 % при плюс 35 °С |
Примечание: 1) - нормирующее значение - верхний предел измерений.
Таблица 6 - Метрологические характеристики мегаомметров C.A 6505 в режиме измерения
сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
500, 1000, 2500, |
10 - 999 кОм |
1 кОм |
± (0,054<изм. + 3 е.м.р.) |
Таблица 7 - Метрологические характеристики мегаомметров C.A 6505
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,01-иизм. + 1 е.м.р.) | |
1000 - 5100 В |
2 В | ||
Напряжение переменного тока частотой 15 - 500 Гц |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,01-иизм. + 1 е.м.р.) | |
1000 - 2500 В |
2 В | ||
Сила постоянного тока (ток утечки) |
0 - 3000 мкА |
1 мкА |
± 0,05-1изм. |
Электрическая емкость |
0,001 - 9,999 мкФ |
1 нФ |
± (0,1-Сизм. + 1 е.м.р.) |
10 - 49,99 мкФ |
10 нФ |
± 0,1-Сизм. |
Примечание: U изм. - измеренное значение напряжения.
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
5000 В1) |
1 - 3,999 МОм |
1 кОм | |
4 - 39,99 МОм |
10 кОм | ||
40 - 399,9 МОм |
100 кОм | ||
0,4 - 3,999 ГОм |
1 МОм | ||
4 - 39,99 ГОм |
10 МОм | ||
40 - 399,9 ГОм |
100 МОм | ||
0,4 - 1,999 ТОм |
1 ГОм |
± (0,15<Иизм. + 10 е.м.р.) | |
1000, 2500, 5000 В1) |
2 - 3,999 ТОм |
1 ГОм | |
2500, 5000 В1) |
4 - 9,99 ТОм |
10 ГОм |
Примечание: 1) - выходное напряжение без нагрузки 510 В, 1020 В, 2550 В и 5100 В ± 2 %. Ток короткого замыкания 1,6 мА.
Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ± (0,01 •U + 1 е.м.р.).
R.M3M. - измеренное значение сопротивления изоляции.
е. м. р. - единица младшего разряда.
1изм. - измеренное значение силы тока.
Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 8 - Метрологические характеристики мегаомметров C.A 6511 в режиме измерения
сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
500 В1) |
0,1 - 1000 МОм |
± 0,05-1<изм. |
Примечание: 1) - выходное напряжение без нагрузки 600 В. Ток короткого замыкания 6 мА. Rизм. - измеренное значение сопротивления изоляции.
Таблица 9 - Метрологические характеристики мегаомметров С. A 6511
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Напряжение переменного тока частотой 45 - 400 Гц |
0 - 600 В |
± 3 % приведенная1) |
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Электрическое сопротивление |
0 - 10 Ом |
± 3 % приведенная1) |
Примечание: 1) - нормирующее значение - верхний предел измерений.
Таблица 10 - Метрологические характеристики мегаомметров C.A 6513 в режиме измерения
сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
500, 1000 В1) |
0,1 - 1000 МОм |
± 0,053<изм. |
Примечание: 1) - выходное напряжение без нагрузки 600 В, 1200 В. Ток короткого
замыкания 6 мА.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 11 - Метрологические характеристики мегаомметров C.A 6513
Измеряемая физическая величина |
Диапазон измерений |
Пределы допускаемой погрешности |
Напряжение переменного тока частотой 45 - 400 Гц |
0 - 600 В |
± 3 % приведенная1) |
Электрическое сопротивление |
0 - 10 Ом 0 - 1000 Ом |
± 3 % приведенная1) |
Примечание: 1) - нормирующее значение - верхний предел измерений.
Таблица 12 - Метрологические характеристики мегаомметров C.A 6521 в режиме измерения
сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
250, 500 В1) |
0,01 - 0,19 МОм |
10 кОм |
± (0,033<изм. + 5 е.м.р.) |
0,2 - 39,99 МОм |
10 кОм |
± (0,03<Иизм. + 2 е.м.р.) | |
40 - 399,9 МОм |
100 кОм | ||
400 МОм - 2 ГОм |
1 МОм |
Примечание: 1) - выходное напряжение без нагрузки 300 В, 600 В. Ток короткого
замыкания 3 мА.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 13 - Метрологические характеристики мегаомметров C.A 6521
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Электрическое сопротивление |
0 - 19,90 Ом |
10 мОм |
± (0,033<изм. + 1 е.м.р.) |
Примечание: Rизм. - измеренное значение сопротивления.
е. м. р. - единица младшего разряда.
Таблица 14 - Метрологические характеристики мегаомметров C.A 6523 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
500, 1000 В1) |
0,01 - 0,19 МОм |
10 кОм |
± (0,033<изм. + 5 е.м.р.) |
0,2 - 39,99 МОм |
10 кОм |
± (0,03<Иизм. + 2 е.м.р.) | |
40 - 399,9 МОм |
100 кОм | ||
400 МОм - 2 ГОм |
1 МОм |
Примечание: 1) - выходное напряжение без нагрузки 600 В, 1200 В. Ток короткого
замыкания 3 мА.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 15 - Метрологические характеристики мегаомметров C.A 6525 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
250, 500, 1000 В1) |
0,01 - 0,19 МОм |
10 кОм |
± (0,033<изм. + 5 е.м.р.) |
0,2 - 39,99 МОм |
10 кОм |
± (0,03<Иизм. + 2 е.м.р.) | |
40 - 399,9 МОм |
100 кОм | ||
400 МОм - 2 ГОм |
1 МОм |
Примечание: - выходное напряжение без нагрузки 300 В, 600 В, 1200 В. Ток короткого
замыкания 3 мА.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 16 - Метрологические характеристики мегаомметров C.A 6523, C.A 6525
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Электрическое сопротивление |
0 - 19,90 Ом |
10 мОм |
± (0,033<изм. + 1 е.м.р.) |
0 - 399,9 Ом |
0,1 Ом |
± (0,033<изм. + 5 е.м.р.) | |
400 - 3999 Ом |
1 Ом |
± (0,033<изм. + 1 е.м.р.) | |
4 - 39,99 кОм |
10 Ом | ||
40 - 399,9 кОм |
0,1 кОм |
Примечание: Rизм. - измеренное значение сопротивления. е. м. р. - единица младшего разряда.
Таблица 17 - Метрологические характеристики мегаомметров C.A 6531 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
50, 100 В1) |
0,01 - 0,19 МОм |
10 кОм |
± (0,033<изм. + 5 е.м.р.) |
0,2 - 39,99 МОм |
10 кОм |
± (0,033<изм. + 2 е.м.р.) | |
40 - 399,9 МОм |
100 кОм |
Примечание: 1) - выходное напряжение без нагрузки 75 В, 150 В. Ток короткого
замыкания 3 мА.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 18 - Метрологические характеристики мегаомметров C.A 6531
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение |
0 - 399,9 В |
0,1 В |
± (0,03-иизм. + 2 е.м.р.) |
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
постоянного тока |
400 - 599 В |
1 В |
± (0,03^иизм. + 1 е.м.р.) |
Напряжение переменного тока частотой 15 - 400 Гц |
0 - 399,9 В |
0,1 В |
± (0,03-иизм. + 2 е.м.р.) |
400 - 599 В |
1 В |
± (0,03^иизм. + 1 е.м.р.) | |
Напряжение переменного тока частотой 10 Гц - 1 МГц |
0 - 399,9 В |
0,1 В |
± (0,03-иизм. + 3 е.м.р.) |
Электрическое сопротивление |
0 - 399,9 Ом |
0,1 Ом |
± (0,0.ГГизм. + 2 е.м.р.) |
400 - 3999 Ом |
1 Ом |
± (0,0.ГГизм. + 1 е.м.р.) | |
4 - 39,99 кОм |
10 Ом | ||
40 - 399,9 кОм |
0,1 кОм | ||
Сила постоянного тока |
0 - 399,9 мА |
0,1 мА |
± (0,03^изм. + 2 е.м.р.) |
Сила переменного тока частотой 15 - 400 Гц |
0 - 399,9 мА |
0,1 мА |
± (0,03^изм. + 2 е.м.р.) |
Электрическая емкость |
0 - 399,9 нФ |
0,1 нФ |
± (0,02^Сизм. + 2 е.м.р.) |
400 - 3999 нФ |
1 нФ |
± (0,02^Сизм. + 1 е.м.р.) |
Примечание: U изм. - измеренное значение напряжения.
Ru3M. - измеренное значение сопротивления.
1изм. - измеренное значение силы тока.
Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 19 - Метрологические характеристики мегаомметров C.A 6533 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
50, 100, 250, 500 В1) 2) |
0,01 - 0,19 МОм |
10 кОм |
± (0,0.ГГизм. + 5 е.м.р.) |
0,2 - 39,99 МОм |
10 кОм |
± (0,0.ГГизм. + 2 е.м.р.) | |
40 - 399,9 МОм |
100 кОм | ||
4000 - 3999 МОм |
1 МОм | ||
4 - 20 ГОм |
10 МОм |
± (0,054<изм. + 2 е.м.р.) |
Примечание: 1) - выходное напряжение без нагрузки 75 В, 150 В, 300 В, 600 В. Ток короткого замыкания 3 мА.
2) - диапазон измерений в зависимости от напряжения: 50 В: 10 кОм - 2 ГОм;
100 В: 20 кОм - 2 ГОм; 250 В: 50 кОм - 20 ГОм;
500 В: 100 кОм - 20 ГОм.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 20 - Метрологические характеристики мегаомметров С. A 6533
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
0 - 399,9 В |
0,1 В |
± (0,03-иизм. + 2 е.м.р.) |
400 - 599 В |
1 В |
± (0,03^иизм. + 1 е.м.р.) | |
Напряжение переменного тока частотой 15 - 400 Гц |
0 - 399,9 В |
0,1 В |
± (0,03-иизм. + 2 е.м.р.) |
400 - 599 В |
1 В |
± (0,03^иизм. + 1 е.м.р.) |
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Электрическое сопротивление |
0 - 399,9 Ом |
0,1 Ом |
± (0,033<изм. + 2 е.м.р.) |
400 - 3999 Ом |
1 Ом |
± (0,033<изм. + 1 е.м.р.) | |
4 - 39,99 кОм |
10 Ом | ||
40 - 399,9 кОм |
0,1 кОм |
Примечание: U изм. - измеренное значение напряжения.
Ru3M. - измеренное значение сопротивления.
е. м. р. - единица младшего разряда.
Таблица 21 - Метрологические характеристики мегаомметров C.A 6541, C.A 6543 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений2) |
Разрешение |
Пределы допускаемой абсолютной погрешности |
50, 100, 250, 500, 1000 В1) 2) |
2 - 999 кОм |
1 кОм |
± (0,053<изм. + 3 е.м.р.) |
1 - 3,999 МОм |
1 кОм | ||
4 - 39,99 МОм |
10 кОм | ||
40 - 399,9 МОм |
0,1 МОм | ||
400 - 999 МОм |
1 МОм | ||
1 - 3,999 ГОм |
1 МОм | ||
4 - 39,99 ГОм |
10 МОм | ||
40 - 399,9 ГОм |
100 МОм |
± (0,153<изм. + 10 е.м.р.) | |
250, 500, 1000 В1) 2) |
400 - 999 ГОм |
1 ГОм | |
1 - 3,999 ТОм |
1 ГОм |
Примечание: 1) - выходное напряжение без нагрузки 1,1-U± 5 В. Ток короткого замыкания 6 мА.
Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ± (0,01 •U + 3 е.м.р.).
2) - диапазон измерений в зависимости от напряжения:
50 В: 2 кОм - 200 ГОм;
100 В: 4 кОм - 400 ГОм;
250 В: 10 кОм - 1 ТОм;
500 В: 20 кОм - 2 ТОм;
1000 В: 40 кОм - 4 ТОм.
Rизм. - измеренное значение сопротивления изоляции.
Таблица 22 - Метрологические характеристики мегаомметров C.A 6541, C.A 6543
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
1 - 1000 В |
1 В |
± (0,0Риизм. + 3 е.м.р.) |
Напряжение переменного тока частотой 16 - 420 Гц |
1 - 1000 В |
1 В |
± (0,0Риизм. + 3 е.м.р.) |
Электрическое сопротивление |
0,01 - 39,99 Ом |
0,01 Ом |
± (0,033<изм. + 3 е.м.р.) |
40 - 399,9 Ом |
0,1 Ом | ||
0,4 - 3,999 кОм |
1 Ом | ||
4 - 39,99 кОм |
10 Ом | ||
40 - 399,9 кОм |
0,1 кОм | ||
Электрическая емкость |
0,005 - 4,999 мкФ |
1 нФ |
± (0,10^Сизм. + 1 е.м.р.) |
Примечание: U изм. - измеренное значение напряжения.
Ru3M. - измеренное значение сопротивления.
Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 23 - Метрологические характеристики мегаомметров C.A 6545, C.A 6547 в режиме
измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
500, 1000, 2500, 5000 В1) 2) |
10 - 999 кОм |
1 кОм |
± (0,05-Кизм. + 3 е.м.р.) |
1 - 3,999 МОм |
1 кОм | ||
4 - 39,99 МОм |
10 кОм | ||
40 - 399,9 МОм |
100 кОм | ||
0,4 - 3,999 ГОм |
1 МОм | ||
4 - 39,99 ГОм |
10 МОм | ||
40 - 399,9 ГОм |
100 МОм |
± (0,15<Иизм. + 10 е.м.р.) | |
0,4 - 1,999 ТОм |
1 ГОм | ||
1000, 2500, 5000 В1) 2) |
2 - 3,999 ТОм |
1 ГОм | |
2500, 5000 В1) 2) |
4 - 9,99 ТОм |
10 ГОм |
Примечание: 1) - выходное напряжение без нагрузки 1,02-U ± 2 %. Ток короткого замыкания 1,6 мА.
Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ± (0,01 •U + 1 е.м.р.).
2) - диапазон измерений в зависимости от напряжения: 500 В: 10 кОм - 1,999 ТОм;
1000 В: 10 кОм - 3,999 ТОм;
2500 В: 10 кОм - 9,99 ТОм;
5000 В: 10 кОм - 9,99 ТОм.
Rизм. - измеренное значение сопротивления изоляции. е. м. р. - единица младшего разряда.
Таблица 24 - Метрологические характеристики мегаомметров C.A 6545, C.A 6547
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,01-иизм. + 1 е.м.р.) | |
1000 - 5100 В |
2 В | ||
Напряжение переменного тока частотой 15 - 500 Гц |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,01-иизм. + 1 е.м.р.) | |
1000 - 2500 В |
2 В | ||
Сила постоянного тока (ток утечки) |
0 - 3000 мкА |
1 мкА |
± 0,1-1изм. |
Электрическая емкость |
0,005 - 9,999 мкФ |
1 нФ |
± 0,1-Сизм. |
10 - 49,99 мкФ |
10 нФ |
Примечание: U изм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока. Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 25 - Метрологические характеристики мегаомметров C.A 6549 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
500, 1000, 2500, 5000 В1) |
10 - 999 кОм |
1 кОм |
± (0,054<изм. + 3 е.м.р.) |
1 - 3,999 МОм |
1 кОм | ||
4 - 39,99 МОм |
10 кОм | ||
40 - 399,9 МОм |
100 кОм | ||
0,4 - 3,999 ГОм |
1 МОм | ||
4 - 39,99 ГОм |
10 МОм | ||
40 - 399,9 ГОм |
100 МОм |
± (0,15<Иизм. + 10 е.м.р.) | |
0,4 - 1,999 ТОм |
1 ГОм | ||
1000, 2500, 5000 В1) |
2 - 3,999 ТОм |
1 ГОм | |
2500, 5000 В1) |
4 - 9,99 ТОм |
10 ГОм |
Примечание: 1) - выходное напряжение без нагрузки 500 В, 1000 В, 2500 В, 5000 В. Ток короткого замыкания 1,6 мА.
Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ± 0,02^U.
2) - диапазон измерений в зависимости от напряжения: 500 В: 10 кОм - 1,999 ТОм;
1000 В: 10 кОм - 3,999 ТОм;
2500 В: 10 кОм - 9,99 ТОм;
5000 В: 10 кОм - 9,99 ТОм.
Rизм. - измеренное значение сопротивления изоляции.
е. м. р. - единица младшего разряда.
Таблица 26 - Метрологические характеристики мегаомметров C.A 6549
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,0Риизм. + 1 е.м.р.) | |
1000 - 4000 В |
2 В | ||
Напряжение переменного тока частотой 15 - 500 Гц |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,0Риизм. + 1 е.м.р.) | |
1000 - 2500 В |
2 В | ||
Сила постоянного тока (ток утечки) |
0 - 3000 мкА |
1 мкА |
± 0,03 ^изм. |
Электрическая емкость |
0,005 - 9,999 мкФ |
1 нФ |
± (0,0РСизм. + 1 е.м.р.) |
10 - 49,99 мкФ |
10 нФ |
± 0,1 •Сизм. |
Примечание: U изм. - измеренное значение напряжения.
1изм. - измеренное значение силы тока. Сизм. - измеренное значение емкости. е. м. р. - единица младшего разряда.
Таблица 27 - Метрологические характеристики мегаомметров C.A 6550, C.A 6555 в режиме измерения сопротивления изоляции
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
500, 1000, 2500, 5000, |
10 - 999 кОм |
1 кОм |
± (0,054<изм. + 3 е.м.р.) |
Таблица 28 - Метрологические характеристики мегаомметров C.A 6550, C.A 6555
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
Напряжение постоянного тока |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,01-иизм. + 1 е.м.р.) | |
1000 - 4000 В |
2 В | ||
Напряжение переменного тока частотой 15 - 500 Гц |
1 - 99,9 В |
0,1 В |
± (0,01-иизм. + 5 е.м.р.) |
100 - 999 В |
1 В |
± (0,01-иизм. + 1 е.м.р.) | |
1000 - 2500 В |
2 В | ||
Сила постоянного тока (ток утечки) |
0 - 9,999 мА |
10 мкА |
± 0,05-1изм. |
Электрическая емкость |
0,005 - 9,999 мкФ |
1 нФ |
± (0,01-Сизм. + 1 е.м.р.) |
10 - 49,99 мкФ |
10 нФ |
± 0,1-Сизм. |
Примечание: U изм. - измеренное значение напряжения.
Выходное напряжение постоянного тока |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
10000, 15000 В1) 2) |
1 - 3,999 МОм |
1 кОм | |
4 - 39,99 МОм |
10 кОм | ||
40 - 399,9 МОм |
100 кОм | ||
0,4 - 3,999 ГОм |
1 МОм | ||
4 - 39,99 ГОм |
10 МОм | ||
40 - 399,9 ГОм |
100 МОм |
± (0,15<Иизм. + 10 е.м.р.) | |
0,4 - 1,999 ТОм |
1 ГОм | ||
1000, 2500, 5000, 10000, 15000 В1) 2) |
2 - 3,999 ТОм |
1 ГОм | |
2500, 5000, 10000, 15000 В1) 2) |
4 - 10,00 ТОм |
10 ГОм | |
5000, 10000, 15000 В1) 2) |
4 - 15,00 ТОм |
10 ГОм |
± (0,20<Иизм. + 10 е.м.р.) |
10000, 15000 В1) 2) |
4 - 25,00 ТОм |
10 ГОм | |
15000 В1) 2) |
4 - 29,00 ТОм |
10 ГОм |
Примечание: 1) - выходное напряжение без нагрузки 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. Ток короткого замыкания 5 мА.
2) - 15000 В только для модификации C.A 6555.
Пределы допускаемой абсолютной погрешности измерения выходного напряжения постоянного тока ± 0,01 -U.
R.H3M. - измеренное значение сопротивления изоляции.
е.м.р. - единица младшего разряда.
1изм. - измеренное значение силы тока. Сизм. - измеренное значение емкости.
е.м.р. - единица младшего разряда.
Таблица 29 - Дополнительные погрешности мегаомметров серии C.A 6500
2) - относительная погрешность.
Rизм. - измеренное значение сопротивления. иизм. - измеренное значение напряжения.
Характеристика |
Значение для модификации | |||||
C.A 6501 |
C.A6503 |
C.A6505 |
C.A 6511 |
C.A 6513 |
C.A 6521 | |
Пределы допускаемых дополнительных погрешностей, вызванных изменением температуры окружающего воздуха на каждые 10 °С от нормальных значений | ||||||
- при измерении сопротивления изоляции |
1,25 %1) |
1 %1) |
0,01 •Кизм. + 2 е.м.р. |
5 %2) |
5 %2) |
0,020<изм. + 2 е.м.р. |
- при измерении электрического сопротивления |
1,25 %1) |
- |
- |
5 %1) |
5 %1) |
0,01 •Кизм. + 2 е.м.р. |
- при измерении напряжения переменного тока |
1,5 %1) |
1,5 %1) |
0,003 •иизм. + 1 е.м.р. |
5 %1) |
5 %1) |
- |
Пределы допускаемых дополнительных погрешностей, вызванных изменением частоты в диапазоне, отличном от 45 - 65 Гц | ||||||
- при измерении напряжения переменного тока |
- |
- |
0,005/Цизм. + 1 е.м.р. |
0,001 •иизм |
0,001 •иизм |
- |
Примечание: 1) - приведенная погрешность.
Таблица 29 - Дополнительные погрешности мегаомметров серии C.A 6500 (продолжение)
Характеристика |
Значение для модификации | |||||
C.A6523 |
C.A6525 |
C.A6531 |
C.A 6533 |
C.A6541 |
C.A 6543 | |
Пределы допускаемых дополнительных погрешностей, вызванных изменением температуры окружающего воздуха на каждые 10 °С от нормальных значений | ||||||
- при измерении сопротивления изоляции |
0,020<изм. + 2 е.м.р. |
0,02<Иизм. + 2 е.м.р. |
0,020<изм. + 2 е.м.р. |
0,02<Иизм. + 2 е.м.р. |
0,0015<К.изм. |
0,0015<К.изм. |
- при измерении электрического сопротивления |
0,01 •Кизм. + 2 е.м.р. |
0,01<Иизм. + 2 е.м.р. |
0,020<изм. + 2 е.м.р. |
0,020<изм. + 2 е.м.р. |
0,0015 •Кизм. |
0,0015 •Кизм. |
Характеристика |
Значение для модификации | |||||
C.A6523 |
C.A6525 |
C.A6531 |
C.A 6533 |
C.A6541 |
C.A 6543 | |
- при измерении напряжения переменного тока |
- |
- |
0,02^иизм. + 2 е.м.р. |
0,02^иизм. + 2 е.м.р. |
0,0015^иизм. |
0,0015^иизм. |
- при измерении напряжения постоянного тока |
- |
- |
0,02^иизм. + 2 е.м.р. |
0,02^иизм. + 2 е.м.р. |
0,0015^иизм. |
0,0015^иизм. |
- при измерении силы переменного тока |
- |
- |
0,02^изм. + 2 е.м.р. |
0,02^изм. + 2 е.м.р. |
- |
- |
- при измерении силы постоянного тока |
- |
- |
0,02^изм. + 2 е.м.р. |
0,02^изм. + 2 е.м.р. |
- |
- |
Пределы допускаемых дополнительных погрешностей, вызванных изменением частоты в диапазоне, отличном от 45 - 65 Гц | ||||||
- при измерении напряжения переменного тока |
- |
- |
0,02^иизм. + 2 е.м.р. |
0,02^иизм. + 2 е.м.р. |
- |
- |
- при измерении силы переменного тока |
- |
- |
0,02^изм. + 2 е.м.р. |
0,02^изм. + 2 е.м.р. |
- |
- |
Таблица 29 - Дополнительные погрешности мегаомметров серии C.A 6500 (окончание)
Характеристика |
Значение для модификации | ||||
C.A6545 |
C.A6547 |
C.A6549 |
C.A 6550 |
C.A6555 | |
Пределы допускаемых дополнительных погрешностей, вызванных изменением температуры окружающего воздуха на каждые 10 °С от нормальных значений | |||||
- при измерении сопротивления изоляции |
0,01<Иизм. + 2 е.м.р. |
0,01 •Кизм. + 2 е.м.р. |
0,01 •Кизм. + 2 е.м.р. |
0,01 •Кизм. + 2 е.м.р. |
0,01 •Кизм. + 2 е.м.р. |
- при измерении электрического сопротивления |
- |
- |
- |
- |
- |
- при измерении напряжения переменного тока |
0,003 •иизм. + 1 е.м.р. |
0,003 •иизм. + 1 е.м.р. |
0,003 •иизм. + 1 е.м.р. |
0,003 •иизм. + 1 е.м.р. |
0,003 •иизм. + 1 е.м.р. |
Пределы допускаемых дополнительных погрешностей, вызванных изменением частоты в диапазоне, отличном от 45 - 65 Гц |
Характеристика |
Значение для модификации | ||||
C.A6545 |
C.A6547 |
C.A6549 |
C.A 6550 |
C.A6555 | |
- при измерении напряжения переменного тока |
0,005^иизм. + 1 е.м.р. |
0,005/Цизм. + 1 е.м.р. |
0,005^иизм. + 1 е.м.р. |
0,005^иизм. + 1 е.м.р. |
0,005^иизм. + 1 е.м.р. |
Таблица 30 - Технические характеристики мегаомметров серии C.A 6500
Характеристика |
Значение для модификации | ||||
C.A6505 |
C.A6511 |
C.A 6513 |
C.A 6521 |
C.A 6523 | |
Электрическое питание |
9,6 В; восемь NiMh аккумуляторов напряжением 1,2 В емкостью 3,5 А-ч. 85 - 256 В; 50/60 Гц |
6 В ; четыре батареи типа R6 напряжением 1,5 В |
6 В ; четыре батареи типа R6 напряжением 1,5 В |
9 В; шесть батарей типа R6 напряжением 1,5 В |
9 В; шесть батарей типа R6 напряжением 1,5 В |
Г абаритные размеры, мм, (длинахширинахвысота) |
270х250х180 |
167x106x55 |
167x106x55 |
211x108x60 |
211x108x60 |
Масса, кг |
4,3 |
0,5 |
0,5 |
0,83 |
0,83 |
Нормальные условия применения:
|
23 ± 3 45 - 55 |
20 ± 3 45 - 55 |
20 ± 3 45 - 55 |
23 ± 3 45 - 55 |
23 ± 3 45 - 55 |
Рабочие условия применения:
|
от минус 10 до плюс 55 до 80 без конденсации |
от минус 10 до плюс 55 до 80 без конденсации |
от минус 10 до плюс 55 до 80 без конденсации |
от минус 10 до плюс 50 до 80 без конденсации |
от минус 10 до плюс 50 до 80 без конденсации |
Таблица 30 - Технические характеристики мегаомметров серии C.A 6500 (продолжение)
Характеристика |
Значение для модификации | ||||
C.A6525 |
C.A6531 |
C.A 6533 |
C.A6541 |
C.A6543 | |
Электрическое питание |
9 В; шесть батарей типа R6 напряжением 1,5 В |
9 В; шесть батарей типа R6 напряжением 1,5 В |
9 В ; шесть батарей типа R6 напряжением 1,5 В |
12 В; восемь батарей типа LR14 напряжением 1,5 В |
Встроенный NiMh аккумулятор напряжением 12 В . 85 - 256 В; 50/60 Гц |
Г абаритные размеры, мм, |
211x108x60 |
211x108x60 |
211x108x60 |
240x185x110 |
240x185x110 |
Характеристика |
Значение для модификации | ||||
C.A6525 |
C.A6531 |
C.A 6533 |
C.A 6541 |
C.A 6543 | |
(длинахширинахвысота) | |||||
Масса, кг |
0,83 |
0,835 |
0,835 |
3,4 |
3,4 |
Нормальные условия применения: - температура окружающего воздуха, °С |
23 ± 3 |
23 ± 3 |
23 ± 3 |
23 ± 3 |
23 ± 3 |
- относительная влажность воздуха, % |
45 - 55 |
45 - 55 |
45 - 55 |
45 - 55 |
45 - 55 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от минус 10 до |
от минус 10 до |
от минус 10 до |
от минус 10 до |
от минус 10 до |
плюс 50 |
плюс 55 |
плюс 55 |
плюс 55 |
плюс 55 | |
- относительная влажность воздуха, % |
до 80 без |
до 80 без |
до 80 без |
до 80 без |
до 80 без |
конденсации |
конденсации |
конденсации |
конденсации |
конденсации |
Таблица 30 - Технические характеристики мегаомметров серии C.A 6500 (окончание)
Характеристика |
Значение для модификации | ||||
C.A6545 |
C.A6547 |
C.A6549 |
C.A 6550 |
C.A 6555 | |
Электрическое питание |
9,6 В; восемь NiMh |
9,6 В; восемь NiMh |
9,6 В; восемь NiMh |
9,6 В; восемь NiMh |
9,6 В; восемь NiMh |
аккумуляторов |
аккумуляторов |
аккумуляторов |
аккумуляторов |
аккумуляторов | |
напряжением 1,2 В |
напряжением 1,2 В |
напряжением 1,2 В |
напряжением 1,2 В |
напряжением 1,2 В | |
емкостью 3,5 А-ч. |
емкостью 3,5 А-ч. |
емкостью 3,5 А-ч. |
емкостью 4 А-ч.. |
емкостью 4 А-ч.. | |
85 - 256 В; |
85 - 256 В; |
85 - 256 В; |
90 - 260 В; |
90 - 260 В; | |
50/60 Гц |
50/60 Гц |
50/60 Гц |
50/60 Гц |
50/60 Гц | |
Г абаритные размеры, мм, (длинахширинахвысота) |
270x250x180 |
270x250x180 |
270x250x180 |
340x300x200 |
340x300x200 |
Масса, кг |
4,3 |
4,3 |
4,3 |
6,2 |
6,2 |
Нормальные условия применения: - температура окружающего воздуха, °С |
23 ± 3 |
23 ± 3 |
23 ± 3 |
23 ± 3 |
23 ± 3 |
- относительная влажность воздуха, % |
45 - 55 |
45 - 55 |
45 - 55 |
45 - 55 |
45 - 55 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от минус 10 до |
от минус 10 до |
от минус 10 до |
от 0 до плюс 45 |
от 0 до плюс 45 |
плюс 50 |
плюс 55 |
плюс 55 | |||
- относительная влажность воздуха, % |
до 80 без |
до 80 без |
до 80 без |
до 90 без |
до 90 без |
конденсации |
конденсации |
конденсации |
конденсации |
конденсации |
