Номер по Госреестру СИ: 51515-12
51515-12 Клещи электроизмерительные
(серии F)
Назначение средства измерений:
Клещи электроизмерительные серии F (далее - клещи) предназначены для:
- измерения силы переменного и постоянного тока без разрыва измерительной цепи;
- измерения напряжения переменного и постоянного тока;
- измерения частоты;
- измерения электрического сопротивления постоянному току;
- измерения температуры (с помощью термопары типа «К»);
- измерения активной, реактивной, полной мощности;
- измерения коэффициента мощности;
- измерения коэффициентов n-х гармонических составляющих напряжения и тока;
- измерения суммарного коэффициента нелинейных искажений (THD).

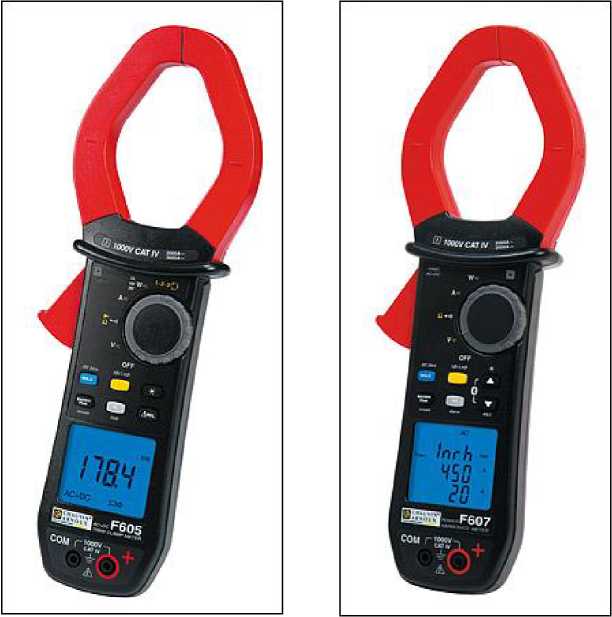

Внешний вид.
Клещи электроизмерительные
Рисунок № 1

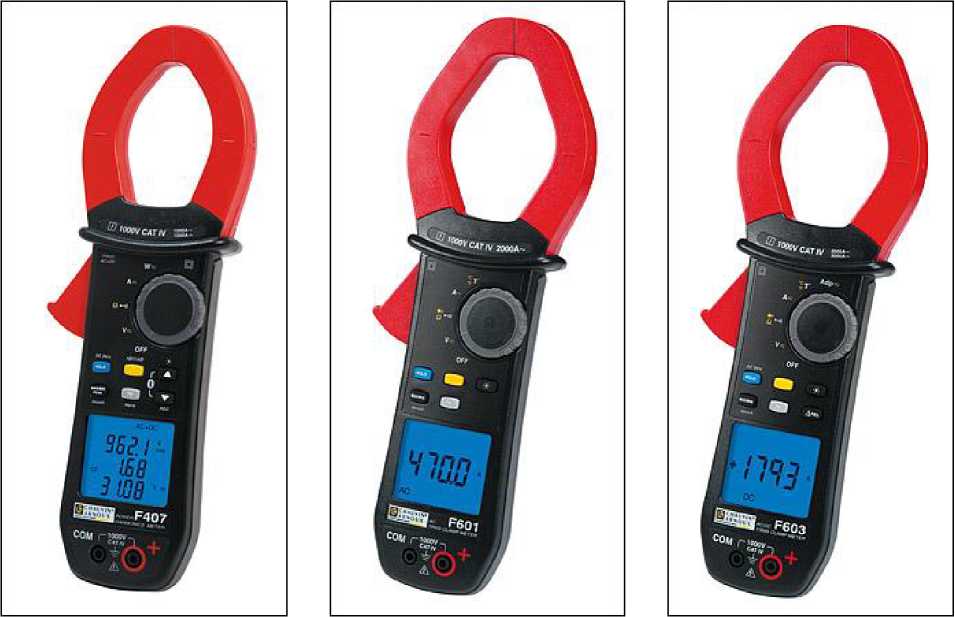

Внешний вид.
Клещи электроизмерительные
Рисунок № 2

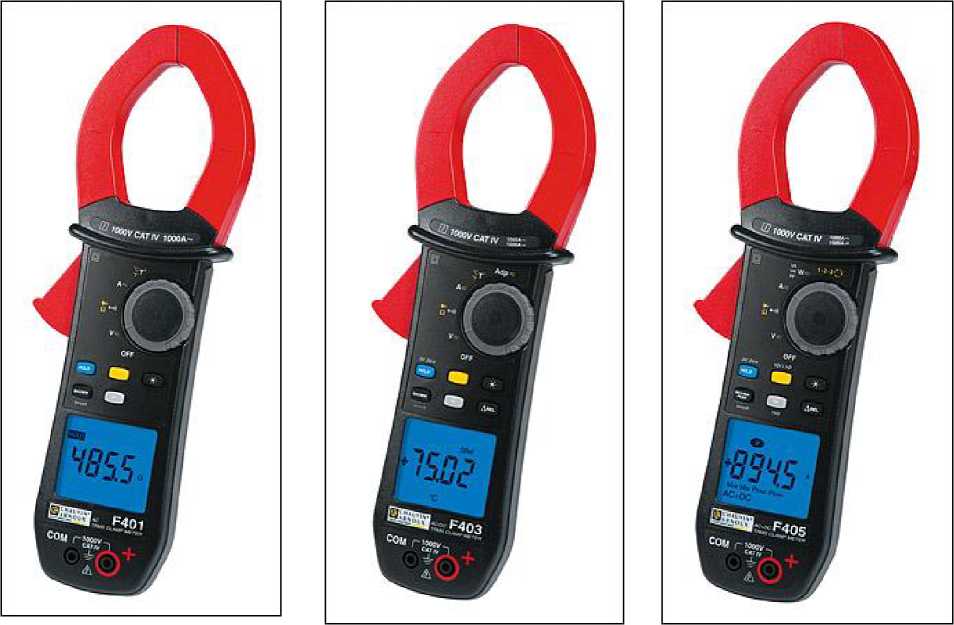

Внешний вид.
Клещи электроизмерительные
Рисунок № 3

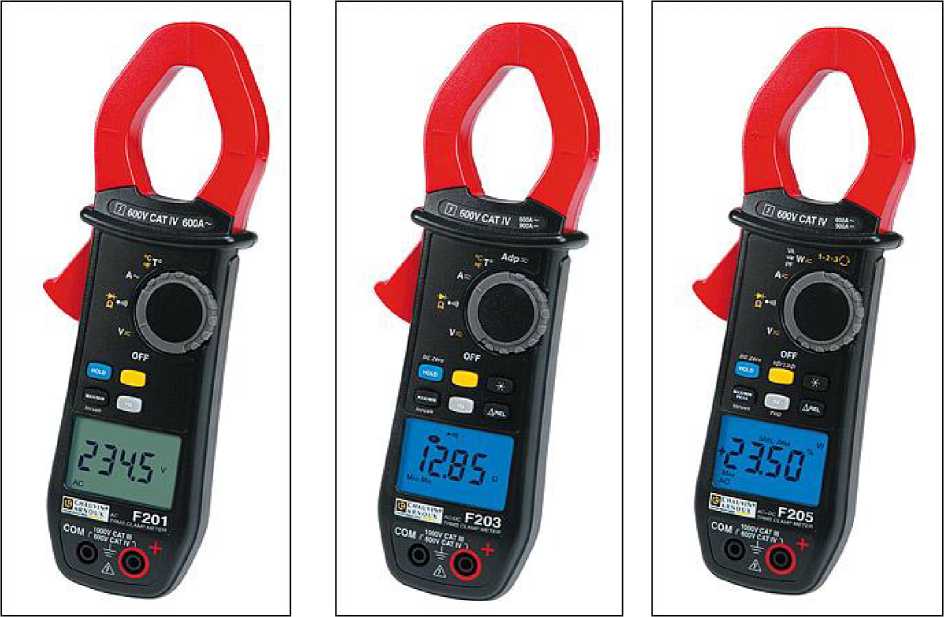

Внешний вид.
Клещи электроизмерительные
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным серии F
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Техническая документация фирмы «Chauvin-Arnoux», Франция.
Поверка
Поверкаосуществляется по документу МП 51515-12 «Клещи электроизмерительные серии F. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 года.
Средства поверки: калибратор универсальный Fluke 9100 с токовой катушкой, трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), амперметр Д5017 (кл. т. 0,2); калибратор переменного тока «Ресурс-К2» (кл. т. 0,05/0,01).
Изготовитель
Фирма «Chauvin-Arnoux», Франция.
Адрес: 190, rue Championnet, 75876 PARIS Cedex 18, France.
Тел. +33 1 44 85 44 85 Факс: +33 1 46 27 73 89
Web-сайт: http://www. chauvin-arnoux. fr
Заявитель
ООО «Мегатестер», г. Санкт-Петербург.Адрес: 197198, г. Санкт-Петербург, Большой пр. д. 38/40.
Тел: 8 (812) 600 21 17; факс: (812) 600 21 17
Web-сайт: http://www.megatester.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Клещи представляют собой многофункциональные цифровые портативные электроизмерительные приборы, в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных величин производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей осуществляется при помощи поворотного переключателя и функциональных кнопок. Управление процессами измерений осуществляется встроенным микропроцессором.
Результаты измерений отображаются на ЖК-дисплее, имеющем шкалы, индикаторы режимов, единиц измерений и предупреждающие индикаторы.
Приборы имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания (запоминания) измеренного значения, перегрузки, автоматического/ручного выбора диапазона измерений, проверки целостности цепи со звуковым сигналом и проверки диодов.
Основные узлы клещей: входные первичные преобразователи истинных среднеквадратических значений (TrueRMS) тока и напряжения, микропроцессор, ЖК-дисплей, органы управления (кнопки, переключатель), источник питания.
Клещи выпускаются в следующих модификациях: F201, F203, F205, F401, F403, F405, F407, F601, F603, F605, F607.
Модификации отличаются между собой метрологическими характеристиками, набором выполняемых функций, напряжением питания и комплектом поставки.
Результаты измерений сохраняются во внутренней памяти прибора. В модификациях F407, F607 результаты также могут быть переданы на внешний компьютер через модуль связи Bluetooth.
На лицевых панелях клещей расположены органы управления, ЖК-дисплей, измерительные входы. С тыльной стороны корпуса размещен батарейный отсек.
Для предотвращения несанкционированного доступа приборы имеют специальные наклейки, заходящие на части корпуса, при повреждении которых остается несмываемый след.
F201 F203 F205
F401
F403
F405
F407 F601 F603
F605
F607
Лист № 4 всего листов 14
В комплект поставки входят:
-
- клещи;
-
- измерительные кабели (2 шт.);
-
- пробник (2 шт.);
-
- зажим типа «крокодил» (2 шт.);
-
- сумка для переноски;
-
- руководство по эксплуатации;
-
- методика поверки.
Основные метрологические и технические характеристики клещей электроизмерительных серии F приведены в таблицах 1 - 3.
Таблица 1 - клещей F201, F203, F205
Характеристика |
Параметр | ||
F201 |
F203 |
F205 | |
Диапазон измерений силы переменного тока (частота 45 - 65 Гц) |
От 0,15 до 59,99 А От 60,0 до 599,9 А |
От 0,15 до 59,99 А От 60,0 до 599,9 А |
От 0,15 до 59,99 А От 60,0 до 599,9 А |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока |
± (0,01Хизм. + 10 е.м.р.) ± (0,01 Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01 Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений силы постоянного тока |
От 0,00 до 59,99 А От 60,0 до 599,9 А От 600 до 900 А |
От 0,00 до 59,99 А От 60,0 до 599,9 А От 600 до 900 А | |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока |
± (0,01Хизм. + 10 е.м.р.) ± (0,01 Хизм. + 3 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) | |
Диапазон измерений напряжения переменного тока |
От 0,15 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В |
От 0,15 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В |
От 0,15 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений напряжения постоянного тока |
От 0,00 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В |
От 0,00 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В |
От 0,00 до 59,99 В От 60,0 до 599,9 В От 600 до 1000 В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Частота |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
Пределы допускаемой абсолютной погрешности измерения частоты |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
Диапазон измерений электрического сопротивления |
От 0,1 Ом до 59,99 кОм |
От 0,1 Ом до 59,99 кОм |
От 0,1 Ом до 59,99 кОм |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений температуры |
От - 60 до + 999 °С От 1000 до 1200 °С |
От - 60 до + 999 °С От 1000 до 1200 °С |
- |
Пределы допускаемой абсолютной погрешности измерения температуры |
± (0,01Хизм. + 3 °С) |
± (0,01Хизм. + 3 °С) | |
Диапазон измерений активной мощности |
- |
- |
От 0 до 5999 Вт От 6 до 900Х) кВт |
Пределы допускаемой абсолютной погрешности измерения активной мощности |
± (0,02Хизм. + 10 е.м.р.) ± (0,02Хизм. + 3 е.м.р.) | ||
Диапазон измерений реактивной мощности |
- |
- |
От 5 до 5999 вар От 6 до 600 вар |
Характеристика |
Параметр | ||
F201 |
F203 |
F205 | |
Пределы допускаемой абсолютной погрешности измерения реактивной мощности |
± (0,02Хизм. + 10 е.м.р.) ± (0,02Хизм. + 3 е.м.р.) | ||
Диапазон измерений полной мощности |
- |
- |
От 5 до 5999 В^А От 6 до 600 В^А |
Пределы допускаемой абсолютной погрешности измерения полной мощности |
± (0,02Хизм. + 10 е.м.р.) ± (0,02Хизм. + 3 е.м.р.) | ||
Диапазон измерений коэффициента мощности |
- |
- |
От - 1,00 до + 1,00 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± (0,02Хизм. + 3 е.м.р.) | ||
Диапазон измерений суммарного коэффициента нелинейных искажений (THD) |
От 0,0 до 100,0 % | ||
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD) |
Для напряжения: ± (0,05Хизм. + 2 е.м.р.) Для силы тока: ± (0,05Хизм. + 5 е.м.р.) | ||
Электрическое питание |
аккумуляторная батарея типа LF22 напряжением 9 В |
аккумуляторная батарея типа LF22 напряжением 9 В |
аккумуляторная батарея типа LF22 напряжением 9 В |
Диаметр захвата, мм |
34 |
34 |
34 |
Г абаритные размеры, мм, (длинах ширина х высота) |
222х78х42 |
222х78х42 |
222х78х42 |
Масса, кг |
0,34 |
0,34 |
0,34 |
Нормальные условия применения:
|
23 ± 2 от 45 до 75 |
23 ± 2 от 45 до 75 |
23 ± 2 от 45 до 75 |
Рабочие условия применения:
|
от - 20 до + 55 до 90 |
от - 20 до + 55 до 90 |
от - 20 до + 55 до 90 |
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
1) - для мощности переменного тока верхний предел измерений 600 кВт.
Таблица 2 - клещей F401, F403, F405, F407
Характеристика |
Параметр | |||
F401 |
F403 |
F405 |
F407 | |
Диапазон измерений силы переменного тока (частота 45 - 65 Гц) |
От 0,15 до 99,99 А От 100,0 до 1000 А |
От 0,15 до 99,99 А От 100,0 до 1000 А |
От 0,00 до 99,99 А От 100,0 до 1000 А |
От 0,00 до 99,99 А От 100,0 до 1000 А |
Пределы допускаемой абсолютной погрешности измере ния силы переменного тока |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений силы постоянного тока |
От 0,00 до 99,99 А От 100,0 до 1500 А |
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 1500 А |
От 0,00 до 99,99 А От 100,0 до 1500 А | |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) | |
Диапазон измерений напряжения переменного тока |
От 0,15 до 99,99 В От 100,0 до 1000 В |
От 0,15 до 99,99 В От 100,0 до 1000 В |
От 0,15 до 99,99 В От 100,0 до 1000 В |
От 0,15 до 99,99 В От 100,0 до 1000 В |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений напряжения постоянного тока |
От 0,00 до 99,99 В От 100,0 до 1000 В |
От 0,00 до 99,99 В От 100,0 до 1000 В |
От 0,00 до 99,99 В От 100,0 до 1000 В |
От 0,00 до 99,99 В От 100,0 до 1000 В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Частота |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
Пределы допускаемой абсолютной погрешности измерения частоты |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
Диапазон измерений электрического сопротивления |
От 0,1 Ом до 99,99 кОм |
От 0,1 Ом до 99,99 кОм |
От 0,1 Ом до 99,99 кОм |
От 0,1 Ом до 99,99 кОм |
Характеристика |
Параметр | |||
F401 |
F403 |
F405 |
F407 | |
Пределы допускаемой абсолютной погрешности измерения электрического сопро тивления |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений температуры |
От - 60 до + 999 °С От 1000 до 1200 °С |
От - 60 до + 999 °С От 1000 до 1200 °С |
- |
- |
Пределы допускаемой абсолютной погрешности измерения температуры |
± (0,01Хизм. + 3 °С) |
± (0,01Хизм. + 3 °С) | ||
Диапазон измерений активной мощности |
- |
- |
От 0 Вт до 9999 Вт От 10 до 1500Х) кВт | |
Пределы допускаемой абсолютной погрешности измерения активной мощности |
Для пост. тока в диапазоне от 0 до 9999 Вт: До 1000 А: ± (0,02Хизм. + 10 е.м.р.); От 1000 до 1500 А: ± (0,025Хизм. + 10 е.м.р.); Для пост. тока в диапазоне от 10 до 1500 кВт: До 1000 А: ± (0,02Хизм. + 3 е.м.р.); От 1000 до 1500 А: ± (0,025Хизм. + 3 е.м.р.). Для перем. тока в диапазоне от 0 до 9999 Вт: ± (0,02Хизм. + 10 е.м.р.); Для перем. тока в диапазоне от 10 до 1000 кВт: ± (0,02Хизм. + 3 е.м.р.) | |||
Диапазон измерений реактивной мощности |
- |
- |
От 5 до 9999 вар От 10 до 1000 квар | |
Пределы допускаемой абсолютной погрешности измерения реактивной мощности |
В диапазоне от 5 до 9999 вар: ± (0,02Хизм. + 10 е.м.р.); В диапазоне от 10 до 1000 квар: ± (0,02Хизм. + 3 е.м.р.) | |||
Диапазон измерений полной мощности |
- |
- |
От 5 до 9999 В^А От 10 до 1000 кВ^А | |
Пределы допускаемой абсолютной погрешности измерения полной мощности |
В диапазоне от 5 до 9999 В^А: ± (0,02Хизм. + 10 е.м.р.); В диапазоне от 10 до 1000 кВ^А: ± (0,02Хизм. + 3 е.м.р.) | |||
Диапазон измерений коэффициента мощности |
- |
- |
От 0 до + 1,00 |
Характеристика |
Параметр | ||||
F401 |
F403 |
F405 |
| F407 | ||
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± (0,02Хизм. + 3 е.м.р.) | ||||
Диапазон измерений коэффициентов n-х гармонических составляющих напряжения и тока (до 25-ой гармоники) |
От 0 до 100 % | ||||
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока |
При значении уровня более 10 % и n<13: ± (0,05Хизм. + 2 е.м.р.) При значении уровня более 10 % и n>13: ± (0,1Хизм. + 2 е.м.р.) При значении уровня менее 10 % и n<13: ± (0,1Хизм. + 2 е.м.р.) При значении уровня менее 10 % и n>13: ± (0,15Хизм. + 2 е.м.р.) | ||||
Диапазон измерений суммарного коэффициента нелинейных искажений (THD) |
От 0,0 до 100,0 % | ||||
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD) |
Для напряжения: ± (0,05Хизм. + 2 е.м.р.) Для силы тока: ± (0,05Хизм. + 5 е.м.р.) | ||||
Электрическое питание |
4 батареи типа АА напряжением 1,5 В |
4 батареи типа АА напряжением 1,5 В |
4 батареи типа АА напряжением 1,5 В |
4 батареи типа АА напряжением 1,5 В | |
Диаметр захвата, мм |
48 |
48 |
48 |
48 | |
Г абаритные размеры, мм, (длинахширинахвысота) |
272х92х41 |
272х92х41 |
272х92х41 |
272х92х41 | |
Масса, кг |
0,6 |
0,6 |
0,6 |
0,6 |
Характеристика |
Параметр | |||
F401 |
F403 |
F405 |
F407 | |
Нормальные условия применения: - температура окружающего воздуха, °С |
23 ± 2 |
23 ± 2 |
23 ± 2 |
23 ± 2 |
- относительная влажность воздуха, % |
от 45 до 75 |
от 45 до 75 |
от 45 до 75 |
от 45 до 75 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от - 20 до + 55 |
от - 20 до + 55 |
от - 20 до + 55 |
от - 20 до + 55 |
- относительная влажность воздуха, % |
до 90 |
до 90 |
до 90 |
до 90 |
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
1) - для мощности переменного тока верхний предел измерений 1000 кВт.
Таблица 3 - клещей F601, F603, F605, F607
Характеристика |
Параметр | |||
F601 |
F603 |
F605 |
F607 | |
Диапазон измерений силы переменного тока (частота 45 - 65 Гц) |
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А |
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А |
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А |
От 0,15 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А |
Пределы допускаемой абсолютной погрешности измерения силы пере менного тока |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) |
Диапазон измерений силы постоянного тока |
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А |
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А |
От 0,00 до 99,99 А От 100,0 до 999,9 А От 1000 до 2000 А От 2000 до 2500 А От 2500 до 3000 А | |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) ± (0,025Хизм. + 3 е.м.р.) ± (0,035Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) ± (0,025Хизм. + 3 е.м.р.) ± (0,035Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 10 е.м.р.) ± (0,01Хизм. + 3 е.м.р.) ± (0,015Хизм. + 3 е.м.р.) ± (0,025Хизм. + 3 е.м.р.) ± (0,035Хизм. + 3 е.м.р.) |
Характеристика |
Параметр | |||
F601 |
F603 |
F605 |
F607 | |
Диапазон измерений напряжения пе- |
От 0,15 до 99,99 В |
От 0,15 до 99,99 В |
От 0,15 до 99,99 В |
От 0,15 до 99,99 В |
ременного тока |
От 100,0 до 1000 В |
От 100,0 до 1000 В |
От 100,0 до 1000 В |
От 100,0 до 1000 В |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений напряжения по- |
От 0,00 до 99,99 В |
От 0,00 до 99,99 В |
От 0,00 до 99,99 В |
От 0,00 до 99,99 В |
стоянного тока |
От 100,0 до 1000 В |
От 100,0 до 1000 В |
От 100,0 до 1000 В |
От 100,0 до 1000 В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Частота |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
От 5 Гц до 20 кГц |
Пределы допускаемой абсолютной погрешности измерения частоты |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
± (0,004Хизм. + 1 е.м.р.) |
Диапазон измерений электрического сопротивления |
От 0,1 Ом до 99,99 кОм |
От 0,1 Ом до 99,99 кОм |
От 0,1 Ом до 99,99 кОм |
От 0,1 Ом до 99,99 кОм |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
± (0,01Хизм. + 3 е.м.р.) |
Диапазон измерений температуры |
От - 60 до + 999 °С От 1000 до 1200 °С |
От - 60 до + 999 °С От 1000 до 1200 °С |
- |
- |
Пределы допускаемой абсолютной погрешности измерения температуры |
± (0,01Хизм. + 3 °С) |
± (0,01Хизм. + 3 °С) |
- |
- |
Диапазон измерений активной мощности |
- |
- |
От 0 Вт до 9999 Вт От 10 до 30001-1 кВт | |
Пределы допускаемой абсолютной погрешности измерения активной мощности |
Для пост. тока в диапазоне от 0 до 9999 Вт: До 1000 А: ± (0,02Хизм. + 10 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.); От 2000 до 2500 А: ± (0,035Хизм. + 10 е.м.р.); От 2500 до 3000 А: ± (0,045Хизм. + 10 е.м.р.). Для пост. тока в диапазоне от 10 до 3000 кВт: До 1000 А: ± (0,02Хизм. + 3 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.); От 2000 до 2500 А: ± (0,035Хизм. + 3 е.м.р.); От 2500 до 3000 А: ± (0,045Хизм. + 3 е.м.р.). Для перем. тока в диапазоне от 0 до 9999 Вт: |
Характеристика |
Параметр | |||
F601 |
F603 |
F605 |
F607 | |
Пределы допускаемой абсолютной погрешности измерения активной мощности |
от 1000 А: ± (0,02Хизм. + 10 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.). Для перем. тока в диапазоне от 10 до 2000 кВт: До 1000 А: ± (0,02Хизм. + 3 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.) | |||
Диапазон измерений реактивной мощности |
— |
— |
От 5 до 9999 вар От 10 до 2000 квар | |
Пределы допускаемой абсолютной погрешности измерения реактивной мощности |
В диапазоне от 5 до 9999 вар: До 1000 А: ± (0,02Хизм. + 10 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.). В диапазоне от 10 до 2000 квар: До 1000 А: ± (0,02Хизм. + 3 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.) | |||
Диапазон измерений полной мощности |
— |
— |
От 5 до 9999 В^А От 10 до 2000 кВ^А | |
Пределы допускаемой абсолютной погрешности измерения полной мощности |
В диапазоне от 5 до 9999 В^А: До 1000 А: ± (0,02Хизм. + 10 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 10 е.м.р.). В диапазоне от 10 до 2000 кВ^А: До 1000 А: ± (0,02Хизм. + 3 е.м.р.); От 1000 до 2000 А: ± (0,025Хизм. + 3 е.м.р.) | |||
Диапазон измерений коэффициента мощности |
— |
— |
От 0 до + 1,00 | |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
± (0,02Хизм. + 3 е.м.р.) | |||
Диапазон измерений коэффициентов n-х гармонических составляющих напряжения и тока (до 25-ой гармоники) |
От 0 до 100 % | |||
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока |
При значении уровня более 10 % и n<13: ± (0,05Хизм. + 2 е.м.р.) При значении уровня более 10 % и n>13: ± (0,1Хизм. + 2 е.м.р.) |
Характеристика |
Параметр | |||
F601 |
F603 |
F605 |
F607 | |
Пределы допускаемой абсолютной погрешности измерения коэффициентов n-х гармонических составляющих напряжения и тока |
При значении уровня менее 10 % и n<13: ± (0,1 Хизм. + 2 е.м.р.) При значении уровня менее 10 % и n>13: ± (0,15Хизм. + 2 е.м.р.) | |||
Диапазон измерений суммарного коэффициента нелинейных искажений (THD) |
От 0,0 до 100,0 % | |||
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента нелинейных искажений (THD) |
Для напряжения: ± (0,05Хизм. + 2 е.м.р.) Для силы тока: ± (0,05Хизм. + 5 е.м.р.) | |||
Электрическое питание |
4 батареи типа АА напряжением 1,5 В |
4 батареи типа АА напряжением 1,5 В |
4 батареи типа АА напряжением 1,5 В |
4 батареи типа АА напряжением 1,5 В |
Диаметр захвата, мм |
48 |
48 |
48 |
48 |
Габаритные размеры, мм, (длина x ширинахвысота) |
296x111x41 |
296x111x41 |
296x111x41 |
296x111x41 |
Масса, кг |
0,64 |
0,64 |
0,64 |
0,64 |
Нормальные условия применения:
|
23 ± 2 от 45 до 75 |
23 ± 2 от 45 до 75 |
23 ± 2 от 45 до 75 |
23 ± 2 от 45 до 75 |
Рабочие условия применения:
°С
|
от - 20 до + 55 до 90 |
от - 20 до + 55 до 90 |
от - 20 до + 55 до 90 |
от - 20 до + 55 до 90 |
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
1) - для мощности переменного тока верхний предел измерений 2000 кВт.
Лист № 13 всего листов 14 Пределы допускаемых дополнительных погрешностей в рабочих условиях от воздействия температуры приведены в таблице 4
Таблица 4
Измеряемая величина |
Дополнительная погрешность |
Напряжение переменного тока |
0,001Хизм./10 °С |
Напряжение постоянного тока |
(0,005Хизм. + 2 е.м.р.)/10 °С |
Сила тока |
(0,015Хизм. + 2 е.м.р.)/10 °С |
Сопротивление постоянному току |
(0,001Хизм. + 2 е.м.р.)/10 °С |
Активная мощность переменного тока |
(0,002Хизм. + 1 е.м.р.)/10 °С |
Активная мощность постоянного тока |
(0,003Хизм. + 2 е.м.р.)/10 °С |
где Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
