Номер по Госреестру СИ: 71341-18
71341-18 Осциллографы цифровые запоминающие
(серии OX9000)
Назначение средства измерений:
Осциллографы цифровые запоминающие серии OX9000 (далее - осциллографы) предназначены для исследования формы, измерений амплитудных и временных параметров электрических сигналов, измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, электрической емкости, частоты, температуры.
Аналитический паспорт типа средства измерений
71341-18 — Осциллографы цифровые запоминающие
серии OX9000
Фирма "Chauvin-Arnoux"
ФРАНЦИЯ
МПИ: 2 года
Действует
16
организаций24
владельцев2
версий66
Всего поверок
по агрегатам с 2010 года
9
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
16
Организаций-поверителей
эффективное число: 5.1
24
Владельцев СИ
эффективное число: 9.9
56
Экземпляров СИ
по агрегатам владельцев / организаций
42.4%
Периодические поверки
первичные: 56.1%
0%
Непригодность
0 извещений
90.9%
Поверки юрлиц
доля в общем объёме
4 629 ₽
Средневзвешенная цена
медиана: 4 700 ₽
100%
Покрытие ценами
расчётный известный объём: 83 828 ₽
2 021,8 лет
Средний возраст парка
взвешено по годовому объёму
708 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 942
Концентрация поверителей
HHI; доля топ-5: 72.7%
1 014
Концентрация владельцев
HHI; доля топ-5: 58.9%
12
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
47
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 66 поверок; пик пришёлся на 2023 год (15).
- Последний завершённый год показал снижение на 20% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 64.4%.
- Рынок представлен 16 организациями; концентрация умеренная (HHI 1942), доля топ-5 — 72.7%.
- В базе найдено 24 владельцев и 56 экземпляров СИ; доля пяти крупнейших владельцев — 58.9%.
- Средневзвешенная цена поверки — 4 629 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 83 828 руб.
- Наблюдаемый средний интервал между поверками — около 708 дней; средний возраст парка по агрегатам организаций — 2 021,8 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 15
Долгосрочный CAGR: 64.4%
Активных версий: 1
Ценовой диапазон: 3 907–4 700 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 12 | 17 | 1,42 |
| Юр. Лицо | Юридические лица | 9 | 9 | 1,00 |
| Юр лицо | Юридические лица | 7 | 7 | 1,00 |
| АО Силовые Машины | Юридические лица | 3 | 3 | 1,00 |
| АО ЦНИИАГ | Юридические лица | 2 | 2 | 1,00 |
| ООО ЭЛЕКТРОПРОГРЕСС | Юридические лица | 2 | 2 | 1,00 |
| АО «ОКБ «Новатор» | Юридические лица | 2 | 2 | 1,00 |
| юр.лицо | Юридические лица | 2 | 2 | 1,00 |
| АО ОЭК 7720522853 | Юридические лица | 2 | 2 | 1,00 |
| ОАО "Электроприбор" | Юридические лица | 1 | 2 | 2,00 |
| ООО НПП "ЭКРА" | Юридические лица | 1 | 2 | 2,00 |
| АО "ВПК "НПО машиностроения" | Юридические лица | 1 | 2 | 2,00 |
| АО ВПК НПО МАШИНОСТРОЕНИЯ | Юридические лица | 1 | 1 | 1,00 |
| ООО Электронприбор | Юридические лица | 1 | 1 | 1,00 |
| ООО Торгово-техническое предприятие Вебион | Юридические лица | 1 | 1 | 1,00 |
| ООО Принцип | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Уралкалий" | Юридические лица | 1 | 1 | 1,00 |
| АО «НПК «БИС» | Юридические лица | 1 | 1 | 1,00 |
| ОАО "Авангард" | Юридические лица | 1 | 1 | 1,00 |
| ООО МИЛДН | Юридические лица | 1 | 1 | 1,00 |
| ООО "НПП "ДЕТЕКТОР" | Юридические лица | 1 | 1 | 1,00 |
| ООО РАДИО-ТЕСТ | Юридические лица | 1 | 1 | 1,00 |
| ООО НПП ДЕТЕКТОР | Юридические лица | 1 | 1 | 1,00 |
| ЭРГА ООО | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 78007b0e-61e2-50ad-e6d7-3812d65ddaba | 71341-18 | 2022-10-24 | — | актуальная |
| 82ba940e-0796-37db-961c-e73ac535312c | 71341-18 | 2020-05-07 | 2022-10-24 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

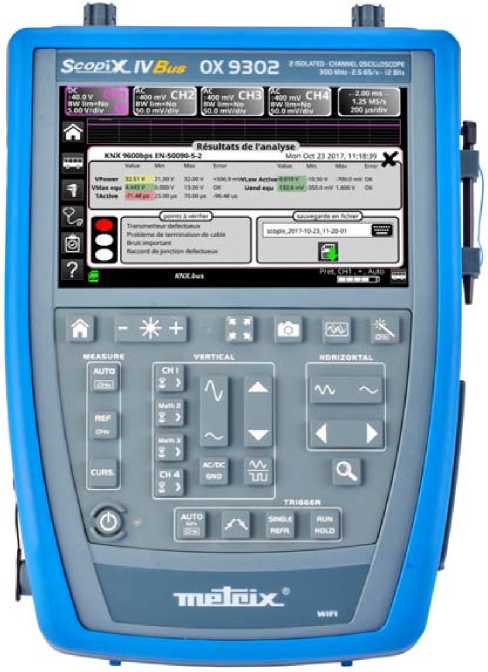

Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.

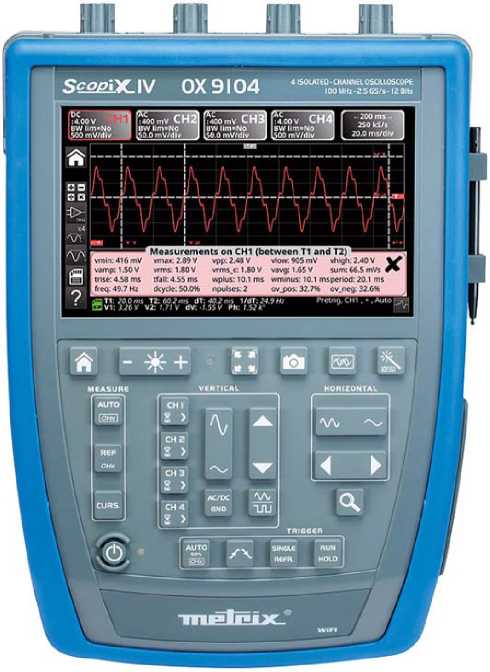

Осциллографы цифровые запоминающие
Рисунок № 2
Внешний вид.

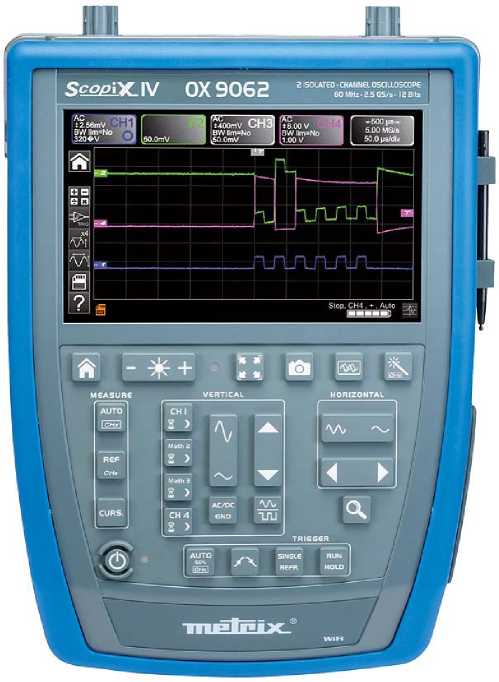

Осциллографы цифровые запоминающие
Рисунок № 3
Внешний вид.

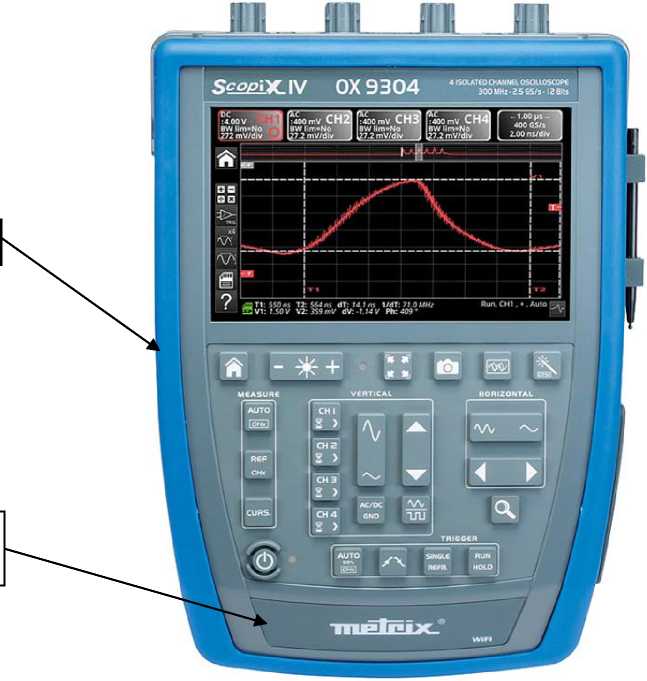

Осциллографы цифровые запоминающие
Рисунок № 4
Внешний вид.

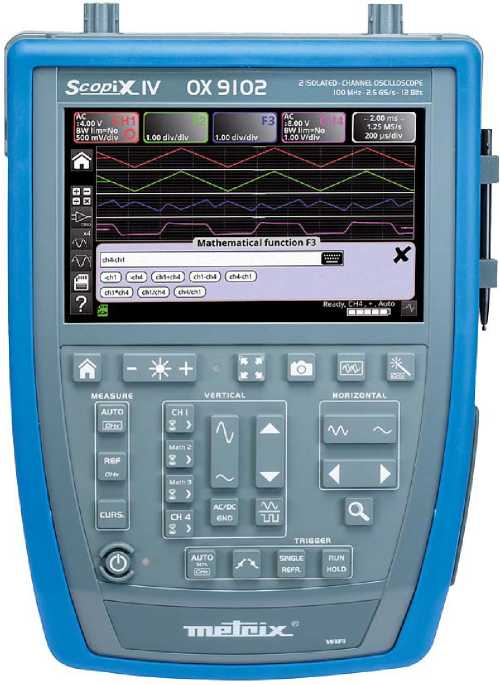

Осциллографы цифровые запоминающие
Рисунок № 5
Общие сведения
Дата публикации - 24.10.2022
Срок свидетельства - 01.06.2028
Номер записи - 167421
ID в реестре СИ - 396305
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OX 9304, Осциллограф цифровой запоминающий OX9000 мод. OX 9304, OX9304, серии OX9304, OX 9062, OX9062, мод. ОХ9304, OX 9102, OX 9302, Нет модификации, Осциллограф цифровой запоминающий OX9304, ОХ9304
Производитель
Изготовитель - Фирма "Chauvin-Arnoux"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 66
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений - 54
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
№2668 от 2022.10.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Осциллографы цифровые запоминающие (серии OX9000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chauvin-Arnoux"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20273-00 01.10.2005 |
Измерители сопротивлений, сопротивлений заземления и изоляции, C.A, CDA, ISOL и TERCA Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-00 01.10.2005 |
Измерители тока, AM, AmpFLEX, B, C, D, E, K, MN, PAC и Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-07 09.07.2017 |
Клещи измерительные переменного тока, C Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
20275-00 01.10.2005 |
Мультиметры, C.A, MX и F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20275-07 01.04.2012 |
Мультиметры, C.A Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-00 01.10.2005 |
Измерители электрических параметров комплексные, C.A и MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-07 01.02.2012 |
Приборы для комплексной проверки параметров электроустановок, C.A 6114, C.A. 6115, C.A 6030 и МХ435В Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
25260-03 |
Осциллографы-мультиметры, OX-5100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-04 01.01.2010 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-10 01.04.2015 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28433-04 01.01.2010 |
Измерители коэффициентов трансформации, DTR8500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-05 01.02.2010 |
Микроомметры промышленные, С.А10 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-07 30.05.2022 |
Микроомметры промышленные, C.A 10 и C.A 6250 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
28572-05 01.02.2010 |
Измерители сопротивлений заземления и удельного сопротивления грунта, С.А 6460 и С.А 6462 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28572-07 01.02.2012 |
Измерители сопротивления заземления и петли фаза-ноль, C.A 6454, C.A6456, C.A 6460, C.A6462 и C.A 6470 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28577-05 01.02.2010 |
Измерители сопротивлений заземления, C.A 6410, C.A 6412 и C.A 6415 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28672-05 01.03.2010 |
Ваттметры, PX120 и PX110 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-05 01.03.2010 |
Измерители показателей качества электрической энергии, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-07 01.02.2012 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-09 01.12.2014 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334, C.A 8335 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33622-06 09.07.2017 |
Трансформаторы тока гибкие, AmpFLEX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33661-06 01.01.2012 |
Измерители параметров электромашин, C.A 6121 и C.A 6160 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
33708-07 09.07.2017 |
Клещи измерительные постоянного и переменного тока, K, E и PAC Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34314-07 09.07.2017 |
Мультиметры, MTX 3240, MTX 3250, MTX 3281, MTX 3282, MTX 3283 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
34315-07 01.04.2012 |
Измерители силы переменного тока, Simple Logger мод. С.А 601, С.А 605 и С.А 607 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34317-07 01.04.2012 |
Мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34318-07 09.07.2017 |
Клещи-мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34319-07 09.07.2017 |
Клещи-мультиметры, F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34757-07 01.05.2012 |
Мультиметры лабораторные, MX553, MX554 и MX556 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34758-07 09.07.2017 |
Клещи измерительные переменного тока, B, Minipince, MN, Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34759-07 09.07.2017 |
Клещи измерительные переменного тока, D Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
37646-08 |
Мультиметры, MX1 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45243-10 01.08.2015 |
Осциллографы-мультиметры цифровые запоминающие, OX7042, OX7062, OX7102, OX7104, OX7202, OX7204 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48213-11 11.11.2016 |
Измерители сопротивления заземления, C.A 64xx Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
49074-12 14.02.2017 |
Измерители сопротивления заземления и удельного сопротивления грунта, C.A 6471 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
51427-12 21.08.2027 |
Микроомметры, C.A 6240, C.A 6292 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
51515-12 07.08.2027 |
Клещи электроизмерительные, серии F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
52914-13 15.01.2028 |
Измерители параметров электроустановок, C.A 6116 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53871-13 23.04.2028 |
Измерители электрической мощности, PEL 102, PEL 103, PX 110, PX 120 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53872-13 23.04.2028 |
Измерители коэффициента трансформации, DTR 8510 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61209-15 24.07.2030 |
Мегаомметры, серии C.A 6500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61216-15 24.07.2021 |
Осциллографы цифровые запоминающие, OX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
62232-15 16.11.2030 |
Анализаторы показателей качества электрической энергии, C.A 8000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
66365-16 30.12.2026 |
Измерители сопротивления заземления, серии C.A 6400 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
70937-18 23.04.2028 |
Микроомметры, C.A 6255 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71341-18 01.06.2028 |
Осциллографы цифровые запоминающие, серии OX9000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
78367-20 29.05.2030 |
Измерители параметров электроустановок, серии C.A 6100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Осциллографы цифровые запоминающие (серии OX9000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 16 | 16 | 0 | 0 | 13 | 13 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 23 | 2 | 16 | 6 | 0 | 21 | 14 | 6 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ОКБ "НОВАТОР" (RA.RU.311408) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "ЦМИ" (RA.RU.312203) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО "АВАНГАРД" (RA.RU.312556) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Осциллографы цифровые запоминающие (серии OX9000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 4700 |
Программное обеспечение
Осциллографы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного, обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серии OX9000
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Поверка
Поверкаосуществляется по документу МП 206.1-066-2018 «Осциллографы цифровые запоминающие серии OX9000. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.03.2018 г.
Основные средства поверки: калибратор осциллографов 9500В (регистрационный номер в Федеральном информационном фонде № 30374-05); стандарт частоты рубидиевый FS 725 (регистрационный номер в Федеральном информационном фонде № 31222-06); калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); амперметр Д5090 (регистрационный номер в Федеральном информационном фонде № 10195-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «Chauvin-Arnoux», Франция
Адрес: 190, rue Championnet, 75876 PARIS Cedex 18, France
Телефон (факс): +33 1 44 85 44 85 (+33 1 46 27 73 89)
Web-сайт: http://www.chauvin-arnoux.fr
Заявитель
Общество с ограниченной ответственностью «Мега-Т» (ООО «Мега-Т»)
Адрес: 197198, г. Санкт-Петербург, ул. Введенская, д. 21, лит. А, пом. 1Н Телефон (факс): +7 (812) 644 53 20 (+7 (812) 644 53 20)
Web-сайт: http://www.megatester.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66) E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы серии OX9000 изготавливаются в виде модификаций OX 9062, OX 9102, OX 9104, OX 9302 BUS, OX 9304.
Модификации осциллографов серий отличаются количеством входных каналов, полосой пропускания, функциональностью и комплектом поставки. Осциллографы модификации OX 9302 BUS дополнительно имеют функцию измерений параметров интерфейсов (шин) передачи данных на транспорте (автомобили), связи и коммуникациях, электронике, промышленности, системах управления освещением, коммуникациями зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB).
Осциллографы обеспечивают управление режимами работы как вручную, так и дистанционно от внешнего компьютера. Ручное управление осциллографами обеспечивается при помощи клавиатуры, а также через сенсорный цветной ЖК-дисплей (TFT) через систему меню. Для связи с внешними устройствами имеются интерфейсы USB, WI-FI, Ethernet.
Для хранения информации осциллографы имеют встроенную память объемом 1 ГБ и съемную карту памяти типа SD (SDHC, SDXC) емкостью от 2 ГБ до 2 ТБ.
Осциллографы могут работать в режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК.
В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.
Осциллографы имеют функции: автоматической настройки для получения осциллограммы, автоматических измерений 20 амплитудных и временных параметров, курсорных измерений, допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.
В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного и переменного тока, сопротивление постоянному току, электрическую емкость, частоту, проверять полупроводниковые компоненты, целостность цепей. Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях осциллографы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.
В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды. Осциллографы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100 000 измерений) и автоматическое протоколирование фактов и времени неисправности. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).
В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала (до 63-ей). Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, ЖК-дисплей с подсветкой.
Осциллографы выполнены в малогабаритных переносных пластиковых корпусах. На передней панели размещены ЖК-дисплей и силиконовая клавиатура. На задней панели размещены крышка батарейного отсека и настольная подставка. На верхней торцевой панели размещены разъемы измерительных каналов. На правой боковой панели размещены стилус, разъем для подключения внешнего блока питания, выход калибратора, разъемы интерфейсов USB, Ethernet, слот для подключения карты памяти.
Питаются осциллографы от сменной литий-ионной батареи или от сети переменного тока. Блок питания - внешний.
Для предотвращения несанкционированного доступа корпус осциллографов пломбируются специальными наклейками, при повреждении которых остается несмываемый след. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
AUTO
SeseiXLIV OX 9062
hjUUU
- ■ L
Ж + : * m ®
Рисунок 1 - Общий вид осциллографов OX 9062
Mathematical function F3
им) (см-сы) (<h4-ch1
iI*<m) ( <IW< J.CcMAhl
2.00 ms
S^eiX-lV
0X9102
2 ISOLATED - CHANNEL OSCILLOSCOPE
100 MHz-a.5G5/s- I a Bits
Рисунок 2 - Общий вид осциллографов OX 9102
lOHtjtJNTAl
SfifieiXIV 0X9104
vmiri; 416 mV vamp: 1.40 V tnse: 4.58 ms frpq; 49,7 Hi
Measurements on CH1 (between T1 «пак 7 89 V vpp; 2,48 v vkw, 905 m'
wms 140 V vrms.c 1,80 V vevg: 145 V
tftK455ms wp«vs: 10.1 ms «minus: io.
dCytlf; 50,0* npvlw$:2 Cwj»k3?,7
Рисунок 3 - Общий вид осциллографов OX
Rtsult*<s de r*n*lyse
Рисунок 4 - Общий вид осциллографов OX
9104
9302 BUS
Место пломбировки
Место нанесения знака поверки
art; 550л> TtSiMnj d№MjM ШП?ЛФМ№
SVi: 1.50V V2iJS9mtf dV:d.14V fh:409r
Рисунок 5 - Общий вид осциллографов OX 9304
Таблица 9 - (основной комплект поставки)
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий серии OX9000 (модификация по заказу) |
- |
1 шт. |
|
Пробники измерительные |
HX0030C или HX0130 |
2/4 шт. |
|
Провод диаметром 4 мм |
- |
1 шт. |
|
Наконечник диаметром 4 мм |
- |
1 шт. |
|
Кабель RJ-45 - RJ-45 длиной 2 м |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Карта памяти типа микро SD 8 ГБ и SD-card адаптер |
HX0179 |
1 шт. |
|
USB - микро SD адаптер |
HX0080 |
1 шт. |
|
Адаптер типа banana |
HX0033 |
1 шт. |
|
Сумка для переноски |
HX0120 |
1 шт. |
|
Стилус |
HX0121 |
1 шт. |
|
Ремень для переноски |
HX0122 |
1 шт. |
|
Батарея питания |
P01296047 |
1 шт. |
|
Адаптер сетевого питания |
P01102155 |
1 шт. |
|
Кабель сетевого питания |
P01295174 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-066-2018 |
1 экз. |
Таблица 10 - (опциональная поставка)
|
Наименование |
Обозначение |
Количество |
|
Адаптер типа BNC |
HX0031 |
1 шт. |
|
Адаптер типа BNC 50 Ом |
HX0032 |
1 шт. |
|
Адаптер типа banana |
HX0094 |
1 шт. |
|
Адаптер типа banana |
HX0095 |
1 шт. |
|
Адаптер типа BNC |
HX0096 |
1 шт. |
|
Клещи токоизмерительные |
HX0034 |
1/2 шт. |
|
Гибкие трансформаторы тока типа AmpFLEX |
HX0072 |
1/2 шт. |
|
Гибкие трансформаторы тока типа MiniAmpFLEX |
HX0073 |
1/2 шт. |
|
Термопара типа «К» |
HX0035B |
1 шт. |
|
Термопреобразователь сопротивления типа «Pt100» |
HX0036 |
1 шт. |
Таблица 2 - Метрологические характеристики в режиме осциллографа
|
Наименование характеристики |
Значение |
|
Число входных аналоговых каналов - OX 9062, OX 9102, OX 9302 BUS |
2 |
|
- OX 9104, OX 9304 |
4 |
|
Максимальная частота дискретизации в реальном времени, ГГц |
2,5 на канал |
|
Длина записи, точек |
100000 на канал |
|
Канал вертикального отклонения | |
|
Входной импеданс |
(1,000±0,005) МОм/12 пФ |
|
Разрешение по вертикали, бит |
12 |
|
Диапазон установки коэффициентов отклонения (КО) |
от 2,5 мВ/дел до 20 В/дел |
|
Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В |
±(0,02-8[дел]-КО[В/дел]) |
|
Полоса пропускания по уровню минус 3 дБ, МГц, не менее - OX 9062 |
60 |
|
- OX 9102, OX 9104 |
100 |
|
- OX 9302 BUS, OX 9304 |
300 |
|
Время нарастания переходной характеристики, нс, не более - OX 9062 |
5,85 |
|
- OX 9102, OX 9104 |
3,5 |
|
- OX 9302 BUS, OX 9304 |
1,17 |
|
Канал горизонтального отклонения | |
|
Диапазон установки коэффициентов развертки (КР) |
от 10 нс/дел до 5 с/дел |
|
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора |
±5040'6 |
Таблица 3 - Метрологические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока
|
Предел измерений, В |
Частота, Гц |
Разрешение, В |
Пределы допускаемой основной абсолютной погрешности измерений, В 1) |
|
Напряжение постоянного тока | |||
|
0,8 |
- |
0,0001 |
±(0,005^иизм.+25 е.м.р.) |
|
8 |
- |
0,001 | |
|
80 |
- |
0,01 | |
|
800 |
- |
0,1 | |
|
Напряжение переменного тока | |||
|
0,6 |
от 40 до 200 000 |
0,0001 |
±(0,01-иизм.+25 е.м.р.) ) ±(0,02-иизм.+25 е.м.р.) ) ±(0,03/Цизм+25 е.м.р.) 4) |
|
6 |
0,001 | ||
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
Примечания
Uизм. - измеренное значение напряжения, В; е.м.р. - единица младшего разряда | |||
Таблица 4 - Метрологические характеристики в режиме мультиметра при измерении
сопротивления постоянному току
|
Предел измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм 1) |
|
80 Ом |
0,01 Ом |
±(0,005<Иизм.+25 е.м.р.) |
|
800 Ом |
0,1 Ом | |
|
8 кОм |
1 Ом | |
|
80 кОм |
10 Ом | |
|
800 кОм |
100 Ом | |
|
8 МОм |
1 кОм | |
|
32 МОм |
10 кОм | |
|
Примечания 1) - в диапазоне от 10 до 100 % предела измерений; Rизм. - измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. - единица младшего разряда | ||
Таблица 5 - Метрологические характеристики в режиме мультиметра при измерении
электрической емкости
|
Предел измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ 1) |
|
5 нФ |
1 пФ |
±(0,06^Сизм.+10 е.м.р.) 2) ±(0,04^Сизм.+10 е.м.р.) 3) ±(0,02^Сизм.+10 е.м.р.) 4) |
|
50 нФ |
10 пФ |
±(0,02^Сизм.+10 е.м.р.) |
|
500 нФ |
100 пФ | |
|
5 мкФ |
1 нФ | |
|
50 мкФ |
0,01 мкФ | |
|
500 мкФ |
0,1 мкФ | |
|
5 мФ |
1 мкФ | |
|
Примечания
Сизм. - измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. - единица младшего разряда | ||
Таблица 6 - Метрологические характеристики в режиме мультиметра при измерении частоты
|
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
|
от 20 Гц до 200 кГц |
±0,002Тизм. |
|
Примечание - Fизм. - измеренное значение частоты, Гц, кГц | |
Таблица 7 - Метрологические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями)
|
Измеряемая физическая величина |
Диапазон (предел) измерений |
Пределы допускаемой основной абсолютной погрешности измерений |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0034) |
от 0 до 45 А |
±(0,015Тизм.+0,002) |
|
от 45 до 80 А |
±0,04Тизм. | |
|
Температура. 1) (Опция HX0035B) |
от -10 до +1250°С |
±(0,0РТизм.+3,5) |
|
Температура. 2) (Опция HX0036) |
от -100 до +500 °С |
± (0,0РТизм.+1,5) |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0072) |
от 5 до 3000 А |
±(0,01Тизм.+0,5) |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0073) |
от 1 до 300 А |
±(0,01Тизм.+0,07) |
|
Сила постоянного тока (Опция HX0094) |
от 4 до 20 мА |
±0,001Тизм. |
|
Напряжение постоянного тока (Опция HX0095) |
1000 В |
±0,002/Цизм. |
|
Примечания
Тизм. - измеренное значение температуры, °С; иизм. - измеренное значение напряжения, В | ||
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности - 1,0.
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры дисплея |
цветной ЖК TFT, диагональ 7 дюймов, разрешение 800 на 480 точек |
|
Параметры электрического питания:
|
от 98 до 264 50/60 10,8 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
292,5Х210,6Х66,2 |
|
Масса, кг |
2,4 |
|
Нормальные условия измерений:
|
от +18 до +28 70 |
|
Рабочие условия измерений:
|
от 0 до +40 80 при температуре +35 °С |
