Измерители сопротивления заземления серии C.A 64xx выпускаются в следующих модификациях: С.А 6410, С.А 6412, С.А 6415, C.A 6421, С.А 6454, С.А 6456, С.А 6460, С.А 6462, С.А 6470N, С.А 6471, С.А 6472, С.А 6474.

Модификации отличаются между собой набором выполняемых функций, напряжением питания, формой корпуса, габаритами, массой и комплектом поставки.

Принцип действия измерителей С.А 6410, С.А 6412 и С. А 6415 основан на методе измерения сопротивления заземления с помощью токовых клещей. Этот метод позволяет проводить измерение без отключения цепи заземления, и позволяет измерять общее сопротивление устройства заземления, включая сопротивление соединений в цепи заземления.

Измерители представляют собой цифровые измерительные приборы (ЦИП).

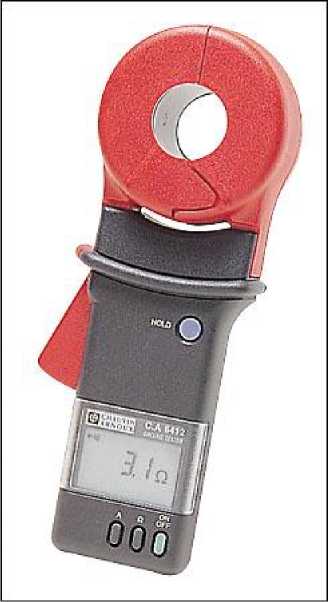

Конструктивно измерители сопротивления заземления С.А 6410, С.А 6412 и С. А 6415 выполнены в виде токовых клещей с двумя сердечниками, заключенными в одну измерительную головку (захват). При этом один сердечник измерителя являет трансформатором, создающим напряжение частотой 2400 Гц и питающим измерительную цепь, а другой - служит для измерения тока, протекающего в цепи. Значение сопротивления заземления вычисляется по закону Ома.

______На лицевой панели проборов размещен ЖК-дисплей и кнопки управления.____________

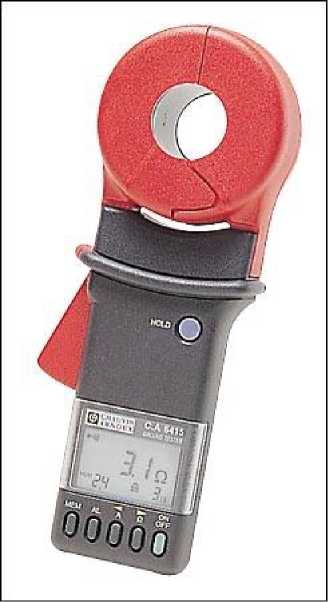

Измерители С.А 6412 и С.А 6415 помимо измерения сопротивления заземления измеряют силу переменного тока (тока утечки). Кроме этого, измерители С.А 6415 имеют дополнительные сервисные функции (звуковая сигнализация, память результатов измерений).

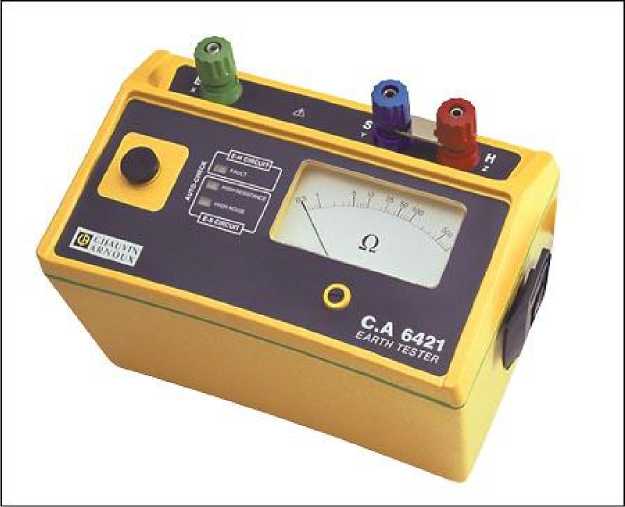

Принцип действия измерителей C.A 6421 основан на 3-х электродном методе измерения сопротивления заземления. В его основе лежит измерение потенциала, созданного переменным током, протекающим между вспомогательным и проверяемым электродом. Частота измерительного сигнала 128 Гц. Значение сопротивления заземления вычисляется по закону Ома.

Основные узлы измерителя: генератор тока, вольтметр, амперметр, отсчетное устройство.

Конструктивно измерители представляют собой портативные приборы с аналоговым гальванометром в качестве отсчетного устройства. Шкала гальванометра логарифмическая. Рабочее положение измерителей - горизонтальное. На лицевой стороне расположены индикаторы неправильной работы, кнопка запуска измерений, гальванометр, клеммы.

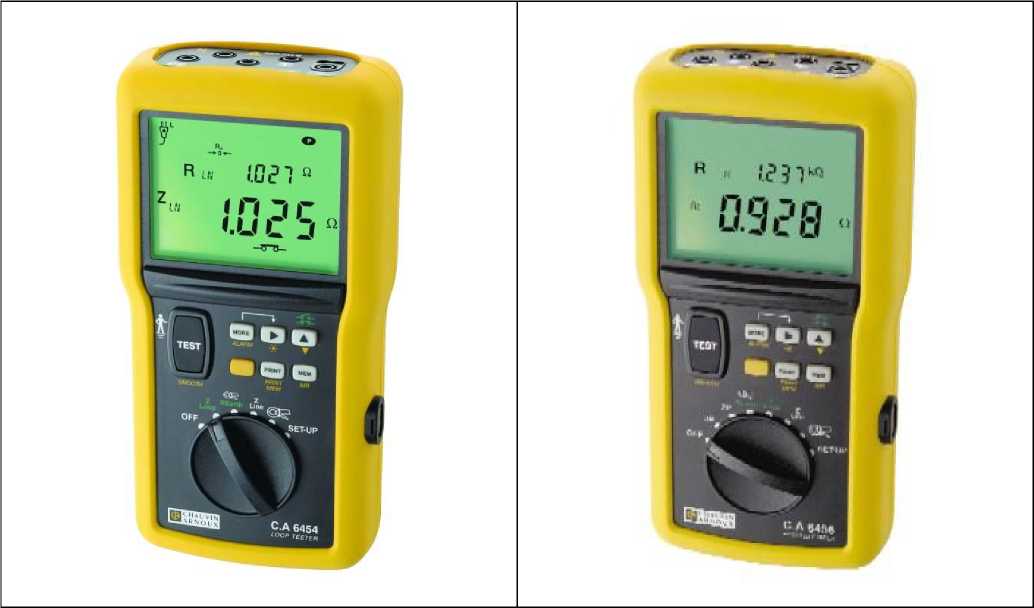

Измерители С.А 6454, С.А 6456 представляют собой цифровые измерительные приборы (ЦИП) и измеряют следующие параметры:

• - напряжение постоянного тока, напряжение и частоту переменного тока;

• - сопротивление заземления со вспомогательным электродом (Rearth) и без вспомогательного электрода (Zloop);

• - сопротивление заземлителя при помощи токовых клещей;

• - сопротивление контура и линии без срабатывания устройств защиты;

• - силу переменного тока и тока утечки при помощи клещей.

При измерениях сопротивления контура и линии приборы используют метод сравнения измеряемого сопротивления с встроенным в схему измерителя калиброванным электрическим сопротивлением. По измеренному значению сопротивления контура (линии), измерители производят расчет тока короткого замыкания, приведенному к напряжению сети питания.

Вид измерения выбирается при помощи поворотного переключателя. Запуск измерения производится нажатием на кнопку «TEST». Результат отображается на большом ЖК-дисплее с подсветкой.

Измеритель С.А 6456 дополнительно имеет режим измерения сопротивления заземления по классической схеме (измерение с 2 или 3 вспомогательными электродами) и отличается комплектом поставки (электроды, кабели и т.д.).

Для вывода результатов измерений на принтер или сохранения их на внешнем ПК, приборы оснащены интерфейсом RS-232.

Приборы С.А 6454 и С.А 6456 выполнены в корпусе из ударопрочного пластика. Ра-

бочее положение - вертикальное. На верхней торцевой стороне расположены контактные гнезда. На лицевой стороне расположены кнопки управления, поворотный переключатель и ЖК-дисплей с подсветкой.

измерений») и связи между электрически проводная схема измерений»).

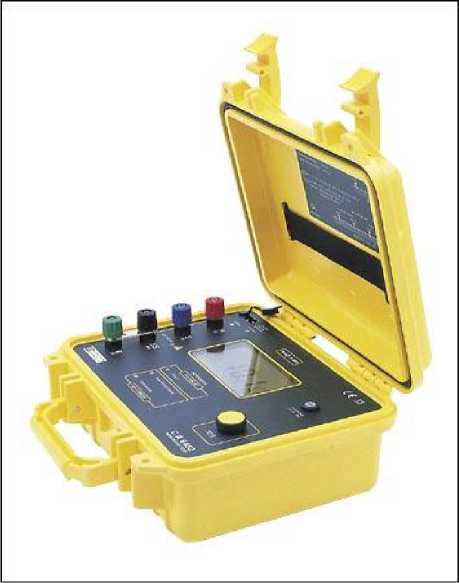

Измерители С.А 6460, С.А 6462 предназначены для измерения сопротивления заземления («4-проводная схема измерений»), удельного сопротивления грунта («3-проводная схема независимыми электродами заземления («4-зволяет легко и быстро переходить от 4-проводной схемы измерений к 3-проводной.

После установки и подключения всех электродов измерение запускается нажатием на кнопку «TEST». В случае дефекта или помех загораются соответствующие индикаторные светодиоды (3 шт.). Диапазон измерений устанавливается автоматически.

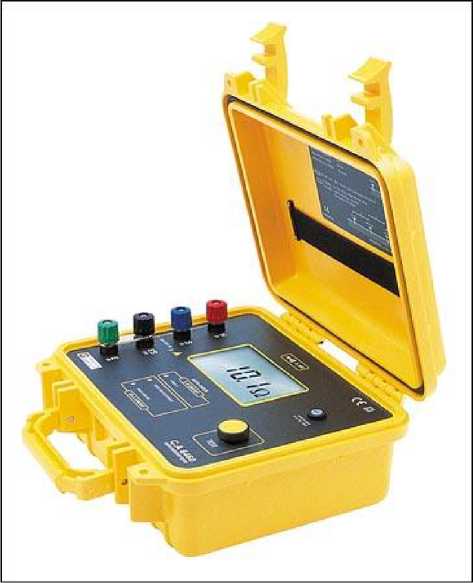

Измерители С.А 6460 и С.А 6462 идентичны друг другу, за исключением того, что измеритель С.А 6462 снабжен аккумулятором и встроенным зарядным устройством.

Приборы размещены в переносных, влагозащищенных корпусах из пластика с ручкой и откидывающейся крышкой. На верхней панели размещены коммутационные гнезда, дисплей, кнопки управления и поворотный переключатель режимов работы. Внутри корпуса -электронные схемы и батарея питания.

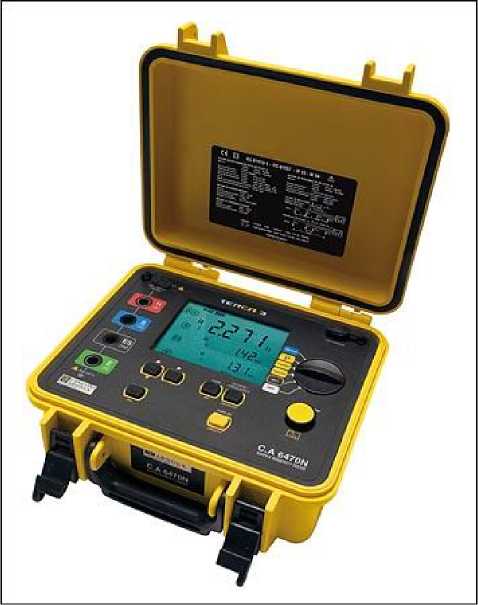

Измерители С.А 6470N, С.А 6471 предназначены для измерения сопротивления заземления («4-проводная схема измерений»), удельного сопротивления грунта («3-проводная схема измерений»), связи между электрически независимыми электродами заземления («4-проводная схема измерений»), измерения сопротивления постоянному току.

Измерители имеют ряд сервисных функций: изменение частоты измерительного тока в диапазоне от 41 до 512 Гц; память результатов измерений на 512 ячеек; звуковую сигнализацию при понижении/превышении установленного порога; функцию усреднения неустойчивых и быстроменяющихся показаний и т.д.

Для связи с внешним ПК измерители оснащены интерфейсом USB.

Измерители С.А 6470N, С.А 6471 идентичны друг другу, за исключением того, что модель С. А 6471 имеет дополнительную функцию измерения сопротивления заземления с помощью двух токовых клещей.

Приборы размещены в переносных, влагозащищенных корпусах из пластика с ручкой и откидывающейся крышкой. На верхней панели размещены коммутационные гнезда, дисплей, кнопки управления и поворотный переключатель режимов работы. Внутри корпуса -электронные схемы и батарея питания. Измерители имеют встроенный блок питания, как от сети переменного тока, так и от бортовой сети автомобиля.

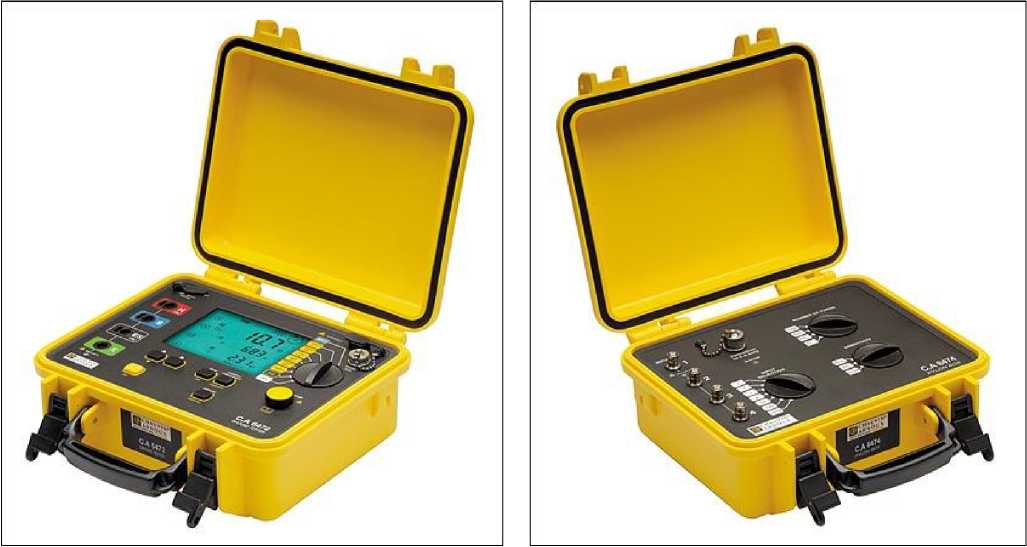

Измерители С.А 6472 обладают той же функциональностью, что и измерители С.А 6471, но имеют дополнительные функции - измерение потенциала и измерение сопротивления заземления опор линий электропередач.

Как правило, линии электропередач сопровождаются кабелем заземления или молние-защиты, который соединяет все опоры линий электропередачи вместе. Поскольку все опоры связаны этим кабелем, их заземление - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа).

Используя вспомогательный модуль C.A 6474 измеритель C.A 6472 измеряет сопротивление заземления опор без их отключения. При измерениях используются четыре гибких датчика тока типа Ampflex, одетых вокруг основ опор, что позволяет измерить сопротивление заземления каждой опоры отдельно и общее сопротивление всех опор вместе. Кроме того, использование гибких датчиков позволяет проводить измерения независимо от геометрической формы опор.

Приборы размещены в переносных, влагозащищенных корпусах из пластика с ручкой и откидывающейся крышкой. На верхней панели размещены коммутационные гнезда, дисплей, кнопки управления и поворотный переключатель режимов работы. Внутри корпуса -электронные схемы и батарея питания. Измерители имеют встроенный блок питания, как от сети переменного тока, так и от бортовой сети автомобиля.

Для предотвращения несанкционированного доступа все измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих- кода указан серийный номер прибора и дата продажи (отгрузки).

Таблица 13 - Комплектность измерителей С. А 6410, С. А 6412, С. А 6415

Таблица 14 - Комплектность измерителей С. А 6421

Таблица 15 - Комплектность измерителей С. А 6454, С. А 6456 (основной комплект поставки)

Таблица 16 - Комплектность измерителей С. А 6454, С. А 6456 (опциональная поставка)

Таблица 17 - Комплектность измерителей С. А 6460, С. А 6462 (основной комплект поставки)

Таблица 18 - Комплектность измерителей С. А 6460, С. А 6462 (опциональная поставка)

Таблица 19 - Комплектность измерителей С. А 6470N, С. А 6471

Таблица 20 - Комплектность измерителей С. А 6472, С. А 6474

Таблица 2 - Метрологические характеристики измерителей С. А 6410, С. А 6412, С. А 6415

где   Хизм. - измеренное значение величины;

е. м. р. - единица младшего разряда;

* - только для моделей C.A 6412 и C.A 6415

Таблица 3 - Технические характеристики измерителей С.А 6410, С.А 6412, С.А 6415

где   Хизм. - измеренное значение величины;

Хк. - конечное значение шкалы.

Таблица 5 - Метрологические характеристики измерителей С. А 6454, С. А 6456

где   Хизм. - измеренное значение величины;

е. м. р. - единица младшего разряда;

* - до 200 А при использовании клещей типа С174.

Таблица 6 - Технические характеристики измерителей С. А 6454, С. А 6456

где   Хизм. - измеренное значение величины;

е. м. р. - единица младшего разряда.

Таблица 8 - Технические характеристики измерителей С. А 6460, С. А 6462

Таблица 9 - Метрологические характеристики измерителей С. А 6470N, С. А 6471

где   Хизм. - измеренное значение величины;

е. м. р. - единица младшего разряда.

Таблица 10 - Технические характеристики измерителей С.А 6470N, С.А 6471

где   Хизм. - измеренное значение величины;

е. м. р. - единица младшего разряда.

Таблица 12 - Технические характеристики измерителей С. А 6472, С. А 6474
