Номер по Госреестру СИ: 34318-07
34318-07 Клещи-мультиметры
(MX)
Назначение средства измерений:
Клещи - мультиметры серии MX измеряют напряжение и силу постоянного тока, напряжение, силу и частоту переменного тока, мощность, коэффициент мощности и сопротивление.

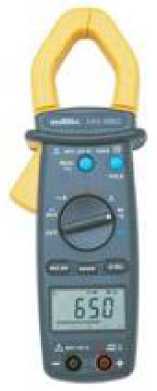

Внешний вид.
Клещи-мультиметры
Рисунок № 1

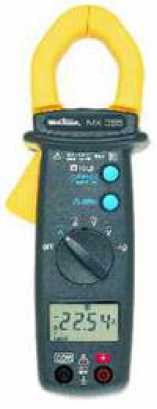

Внешний вид.
Клещи-мультиметры
Рисунок № 2

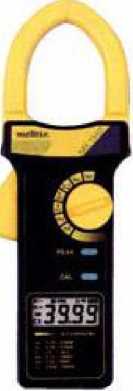

Внешний вид.
Клещи-мультиметры
Рисунок № 3

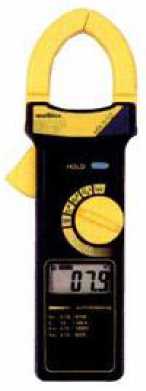

Внешний вид.
Клещи-мультиметры
Рисунок № 4
Программное обеспечение
.Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Встроенное |
Микропрограмма |
- |
- |
- |
Встроенное ПО (микропрограмма) реализовано аппаратно и метрологические характеристики нормированы с его учётом. Микропрограмма заносится в программируемое постоянное запоминающее устройство и недоступно потребителю.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А», в соответствии с МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам -мультиметрам серии MX
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Поверка
Поверкаосуществляется по документу МП 34318-07 «Клещи - мультиметры серий F и МХ. Методика поверки», утвержденному ГЦИ СИ ФГ УП «ВНИИМС» 4.10. 2006 г.
При поверке используется калибратор универсальный Fluke 5520 с токовой катушкой (напряжение постоянного тока от 1 мкВ до 1050 В, погрешность ± 0,004; сила постоянного тока от 0,05 до 1200 А, погрешность ± 0,01; напряжение переменного тока 0,05 -1000 В, погрешность ± 0,045; сила переменного тока 0,05-1200 А, погрешность 0,2 %; частота 0,5 Гц -10 МГц, погрешность ± 0,0025; мощность 5 ВА - 600 кВ •А, погрешность ± 0,1; Cos ф от 0 до 1, погрешность ± 0,01; сопротивление 1 Ом - 400 МОм, погрешность ± 0,01; Напряжение термопар Гр. B,C,E,J,K,N,R,S,T для температур от -200 до 630 оС, погрешность ± 0,03 оС).
Изготовитель
Фирма «CHAUVIN-ARNOUX», Франция
Адрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89 http://www.chauvin-arnoux. com
Заявитель
ООО «Диагност»Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314;
E-mail: diagnost@diagnost.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения - проверка состояния и режимов работы электроустановок при наладке и обслуживании
Клещи - мультиметры (далее - приборы) построены на базе специализированных многофункциональных измерительных микросхем с аналого-цифровым преобразованием. Управление установкой режимов, процессом измерения, запоминанием результатов, сервисными функциями и дисплеями осуществляется встроенными микропроцессорами.
Приборы имеют запоминание текущего, минимального и максимального значений измеряемой величины, тесты диодов и обрыва цепи.
С целью измерения токов большой силы их ввод производится с помощью клещей токовых, входящих в конструкцию приборов. Для измерения только силы переменного тока клещи выполнены как трансформатор тока с разъёмным сердечником. Для измерения силы постоянного и переменного тока используются клещи с встроенным в зазор магнитопровода преобразователем Холла, преобразующим напряженность магнитного поля, создаваемую в нём измеряемым током, в пропорциональное напряжение.
Модель MX1140 измеряет напряжение и силу постоянного и переменного тока, напряжение, частоту и сопротивление. Имеет детектор истинных среднеквадратичных значений (TRMS), улучшающий характеристики на переменном токе, автоматическую коррекцию нуля и запоминание пиковых значений.
Модель MX655 измеряет те же величины, что и MX1140, отличаются меньшим размером клещей и большей точностью, кроме того, запоминают минимум, максимум, относительные и текущие значения измеряемых величин. Модель MX355 измеряет те же величины, что и модель MX655, но имеет другие диапазоны измерений.
Модели MX650, MX350 и MX349 - варианты модели МХ655 с сокращённым набором измеряемых величин. MX650 не измеряет силу постоянного тока, МХ350 - частоту, МХ 349 -частоту, напряжение и силу постоянного тока.
Модель MX1240 измеряет напряжение и силу переменного тока, напряжение постоянного тока, частоту и сопротивление. Имеет функцию запоминания.
Модели МХ 2040 и МХ 240 измеряют напряжение и силу постоянного тока, напряжение, силу и частоту переменного тока, мощность и коэффициент мощности, сопротивление. Имеют возможность совместной работы до 4 аналогичных клещей для измерения 3-фазной мощности. Отличаются большим количеством сервисных функций, имеют аналоговый выход и интерфейс стандарта RS232. При измерении коэффициента мощности вычисляется значение ёмкости, необходимой для компенсации фазового сдвига.
В режиме просмотра (SURV) могут измерять пиковые значения напряжения и тока и автоматически выбрать оптимальный диапазон в зависимости от формы сигнала. В этом режиме измеряются минимальное, максимальное и среднее значение напряжения, силы тока, мощности и сопротивления с усреднением.
Все клещи-мультиметры выполнены в виде токовых клещей с увеличенной изолированной ручкой, где размещены измерительная схема, органы управления и жидкокристаллические дисплеи, все имеют автономное питание от встроенных батарей или аккумуляторов.
Модели МХ 2040 и МХ 240 имеют вход подключения внешнего источника питания.
МХ240
МХ650, МХ655
МХ349, МХ350, МХ355
МХ1140, МХ1240, MX2040
Рис 1 - Внешний вид клещей
Несанкционированный доступ внутрь клещей предотвращается пломбированием одного из винтов соединения передней и задней частей кожуха ручки на задней стороне корпуса.
Клещи - мультиметр ............................................................................................................1 шт.
Комплект измерительных кабелей.....................................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Знак утверждения типаЗнак утверждения типа наносится на верхнюю часть передней части корпуса наклейкой и руководство по эксплуатации типографским способом.
Таблица 1 - Основные технические характеристики
Модель |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемых основных погрешностей |
MX349 |
Сила переменного тока, А |
0,05 - 400 |
± (0,019* I +5 е.м.р.) |
Напряжение переменного тока, В |
0 - 600 |
± (0,015 *U +5 е.м.р.) | |
Сопротивление, Ом |
0 - 400 |
± (0,019*R +2 е.м.р.) | |
MX350 |
Сила переменного тока, А |
0,05 - 400 |
± (0,019* I +5 е.м.р.) |
Напряжение переменного тока, В |
0 - 600 |
± (0,015 *U +5 е.м.р.) | |
Напряжение постоянного тока, В |
0,2 - 600 |
± (0,01 *U +2 е.м.р.) | |
Сопротивление, Ом |
0,2 - 400 |
± (0,01 *R +2 е.м.р.) | |
MX355 |
Сила переменного тока, А |
0,05 - 400 |
± (0,02* I +10 е.м.р.) |
Сила постоянного тока, А |
0,1 - 400 |
± (0,025* I +10 е.м.р.) | |
Напряжение переменного тока, В |
0 - 600 |
± (0,015 *U +5 е.м.р.) | |
Напряжение постоянного тока, В |
0,2 - 600 |
± (0,01 *U +2 е.м.р.) |
Модель |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемых основных погрешностей |
MX355 |
Сопротивление, Ом |
0,2 - 400 |
± (0,01 xR +2 е.м.р.) |
Частота, Гц |
2 - 1х 106 |
± (0,001 xF +1 е.м.р.) | |
MX650 |
Сила переменного тока, А |
0,05 - 1000 |
± (0,019x I +5 е.м.р.) |
Напряжение переменного тока, В |
0,5 - 750 |
± (0,025xU +10 е.м.р.) | |
Напряжение постоянного тока, В |
0,2 - 1000 |
± (0,01 xU +2 е.м.р.) | |
Сопротивление, Ом |
0,2 - 1000 |
± (0,01 xR +2 е.м.р.) | |
Частота, Гц |
10 - 10000 |
± (0,001 xF +1 е.м.р.) | |
MX655 |
Сила переменного тока, А |
0,05 - 1000 |
± (0,019x I +5 е.м.р.) |
Сила постоянного тока, А |
0,1 - 1000 |
± (0,025x I 10 е.м.р.) | |
Напряжение переменного тока, В |
0,5 - 750 |
± (0,025xU +10 е.м.р.) | |
Напряжение постоянного тока, В |
0,2 - 1000 |
± (0,01 xU +2 е.м.р.) | |
Сопротивление, Ом |
0,2 - 1000 |
± (0,01 xR +2 е.м.р.) | |
Частота, Гц |
10 - 10000 |
± (0,001 xF +1 е.м.р.) | |
MX1240 |
Напряжение переменного тока, В |
0 - 600 |
± (0,019xU + 5 е.м.р.) |
Напряжение постоянного тока, В |
0 - 600 |
± (0,019xU + 5 е.м.р.) | |
Сила переменного тока, А |
0 - 1200 |
± (0,019x I +5 е.м.р. ) | |
Сопротивление, кОм |
0 - 40 |
± (0,02 xR + 5 е.м.р. ) | |
MX1140 |
Сила переменного тока, А |
0 - 400 0 - 1200 |
± (0,019x I +5 е.м.р.) ± (0,029x I +5 е.м.р.) |
Сила постоянного тока, А |
0 - 40; 40 - 1200 |
± (0,019x I +5 е.м.р.) ± (0,029x I +5 е.м.р.) | |
Напряжение переменного тока, В |
0 - 600 |
± (0,02xU +5 е.м.р.) | |
Напряжение постоянного тока, В |
0 - 1000 |
± (0,012xU +5 е.м.р.) | |
Частота, Гц |
2 - 2000 |
± (0,005xF +3 е.м.р.) | |
Сопротивление, Ом |
0 - 40000 |
± (0,02xR +9 е.м.р.) | |
MX240 |
Сила переменного тока, А |
20 - 200 |
± (0,01 x I +8 е.м.р.) |
Сила постоянного тока, А |
30 - 300 |
± (0,01 x I +8 е.м.р.) | |
Напряжение переменного тока, В |
0 - 750 |
± (0,005xU +8 е.м.р.) | |
Напряжение постоянного тока, В |
0 - 1000 |
± (0,005xU +8 е.м.р.) | |
Мощность, кВ •А |
0 - 200 |
± (0,015xP +16 е.м.р.) | |
Коэффициент мощности |
0 - 1 |
± 0,01 | |
MX2040 |
Сила переменного тока, А |
2 - 2000 |
± (0,01 x I +8 е.м.р.) |
Сила постоянного тока, А |
2 - 2000 |
± (0,01 x I +8 е.м.р.) | |
Сопротивление Ом |
0 - 2000 |
± (0,01 xR +5 е.м.р.) | |
Напряжение переменного тока, В |
0 - 750 |
± (0,005xU +8 е.м.р.) | |
Напряжение постоянного тока, В |
0 - 1000 |
± (0,005xU +8 е.м.р.) | |
Мощность, кВ •А |
0 - 2000 |
± (0,015xP +16 е.м.р.) | |
Коэффициент мощности |
0 - 1 |
± 0,01 | |
Частота, Гц |
2 - 2000 |
± (0,003xF +1 е.м.р.) | |
Сопротивление, Ом |
0 - 2000 |
± (0,01 xR +5 е.м.р.) |
Примечания -
е.м.р. - единица младшего разряда величины, отображаемой на дисплее
I, U, F, P, R - показания на дисплее измеряемых величин силы тока, напряжения,
частоты, мощности и сопротивления
Пределы допускаемой погрешности от изменения температуры окружающего воздуха в рабочих условиях не более 0, 5 основной .
Таблица 2 - Габаритные размеры, масса, напряжение изоляции
Модель |
Г абаритные размеры, мм (длина х ширина х высота) |
Диаметр шины максимум, мм |
Масса, кг |
Напряжение испытания изоляции, В |
MX240 |
232 х 98 х 44 |
40 |
0,5 |
3700 (50 Гц) |
MX349 MX350 MX355 |
195 х 50 х 28 |
26 |
0.23 | |
MX650 MX655 |
246 х 93 х 43 |
36 |
0,4 | |
MX1240 |
268 х 105 х 42 |
51 |
0,42 | |
MX1140 |
268 х 105 х 42 |
53 |
0.42 | |
MX2040 |
285 х 100 х 50 |
64 |
0.610 |
Таблица 3 - Рабочие условия и напряжение питания
Модель |
Температура, °С |
Относительная влажность, % |
Напряжение питания, В |
MX349, MX350, МХ355 |
От 0 до +40 |
До 70 при температуре до 40°С |
3 |
MX240 |
От 0 до +50 |
9 | |
MX650, MX655 | |||
MX1240 |
От -10 до + 55 | ||
MX1140, MX2040 |
От 0 до +45 |
До 80 при температуре до 35°С |
Клещи - мультиметр ............................................................................................................1 шт.
Комплект измерительных кабелей.....................................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
