Принцип действия тахеометров электронных Leica TS16, Leica MS60, Leica TS60 I основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R(npu измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I выполнены единым блоком. Выпускаемые модели оснащены пьезоприводом (сервоприводом, для моделей LeicaTS16) и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. В нижней части тахеометров электронных Leica TS16, Leica MS60, Leica TS60 I расположен встроенный лазерный центрир, предназначенный для центрирования тахеометра на станции установки инструмента. У моделей Leica MS60 и Leica TS60 I имеется функция автоматического измерения высоты.

Помимо вышеперечисленных автоматических функций тахеометры электронные Leica MS60 могут работать в режиме трёхмерного лазерного сканирования, что позволяет собирать и визуализировать данные топосъёмки.У моделей Leica MS60 и Leica TS60 I на передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. У моделей TS16 цветной сенсорный жидко кристалический дисплей с кнопками управления расположен только на передней панели. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств и наводящие винты управления приводом для точного наведения на цель, а также винт фокусировки и 2 кнопки автофокусировки.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I оснащены портом RS232 для подключения к персональному компьютеру.

Тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I выпускаются в следующих модификациях TS16, MS60, TS60 I, которые отличаются пределами измерений углов и расстояний, а так же точностью измерений расстояний, горизонтальных и вертикальных углов. Наименование моделей тахеометров электронных Leica TS16 могут дополняться следующими буквенно-цифровыми обозначениями:

• - M - оснащены моторизированным приводом;

• - A - оснащены функцией автоматического наведения на отражатель (ATRplus);

• - P - установлена функция автоматического поиска отражателя (PowerSearch);

• - I - встроена фотокамера для ведения фотоабрисов при съемке;

• - R500 - возможность измерения расстояний в диффузном режиме до 500м;

• - R1000 - возможность измерения расстояний в диффузном режиме до 1000м;

• - 1", 2", 3", 5" - значение средней квадратической погрешности измерений вертикального и горизонтального угла.

Общий вид тахеометров электронных Leica TS16, Leica MS60, Leica TS60 I с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

Место нанесения знака утверждения типа

а)

б)

•Й- mergerK

' I I

Место расположения лазерного центрира

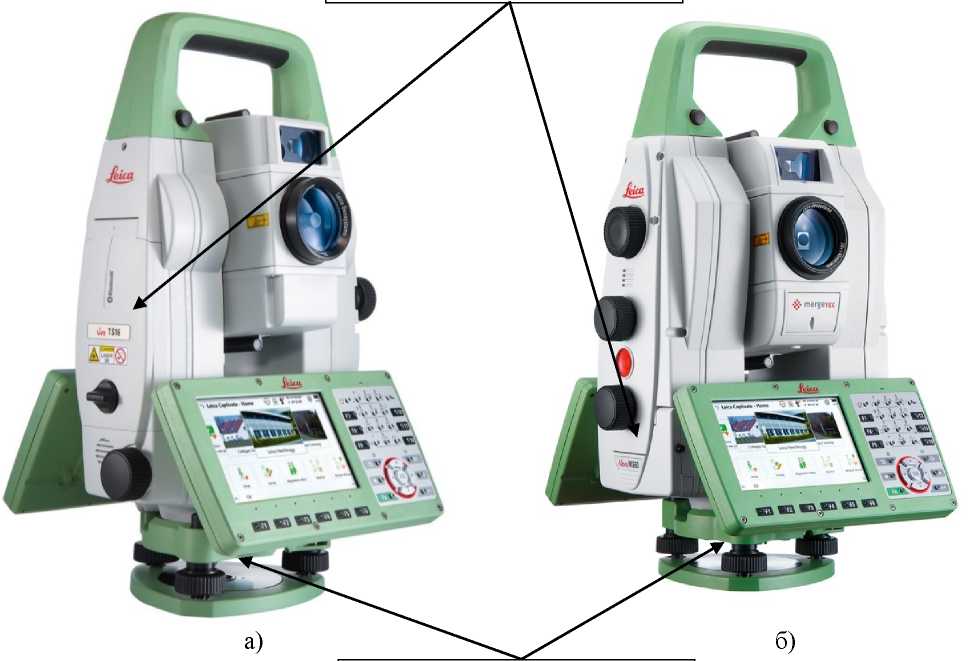

Рисунок 1 - Общий вид тахеометров электронных

LeicaTS16 (а), LeicaMS60 (б), LeicaTS60 I (б)

Таблица 5 - Комплект средства измерений

Продолжение таблицы 5

Таблица 2 - Метрологические характеристики тахеометров электронных LeicaTS16

Окончание таблицы 2

Таблица 3 - Метрологические характеристики тахеометров электронных LeicaMS60, LeicaTS60

Окончание таблицы 3

Таблица 4 - Технические характеристики тахеометров электронныхLeicaTS16,LeicaMS60,

LeicaTS60 I
