Номер по Госреестру СИ: 80995-21
80995-21 Тахеометр электронный
(Leica TS60 I)
Назначение средства измерений:
Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ.
Внешний вид.
Тахеометр электронный
Рисунок № 1
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства -
Номер записи - 180267
ID в реестре СИ - 1386600
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Электронный тахеометр TS60 I 0.5" R1000, Нет модификации,
Производитель
Изготовитель - Компания "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1560 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Тахеометр электронный (Leica TS60 I)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25125-15 24.02.2020 |
Нивелиры электронные, DNA03, DNA10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
38321-16 28.07.2026 |
Дальномеры лазерные, Leica DISTO D2 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
43895-10 27.03.2020 |
Тахеометры электронные, Leica Builder 100, Leica Builder 200, Leica Builder 300, Leica Builder 400, Leica Builder 500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50417-12 09.07.2017 |
Дальномеры лазерные, Leica Disto D210, Leica Disto X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50513-12 20.07.2017 |
Дальномеры лазерные, Leica Racer 70, Leica Racer 100 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50575-12 20.07.2017 |
Аппаратура геодезическая спутниковая, Leica GR25 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50738-12 20.06.2027 |
Системы измерительно-проекционные, Leica 3D Disto Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
52742-13 25.01.2023 |
Аппаратура геодезическая спутниковая, Leica GS08plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52743-13 22.02.2018 |
Аппаратура геодезическая спутниковая, Leica GM10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53010-13 30.01.2023 |
Тахеометры электронные, Leica iCon robot 50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53011-13 30.01.2023 |
Тахеометры электронные, Leica TS11 R500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53755-13 06.06.2018 |
Дальномеры лазерные, Leica DISTO D510 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54171-13 11.07.2018 |
Аппаратура мобильная сбора данных для ГИС, Leica Zeno5, Leica CS25, Leica CS25 GNSS Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54602-13 09.07.2024 |
Аппаратура геодезическая спутниковая, Leica GS14 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55020-13 30.09.2018 |
Системы лазерные координатно-измерительные сканирующие, Leica ScanStation P20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55021-13 30.09.2018 |
Дальномеры лазерные, Leica DISTO X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56285-14 14.12.2029 |
Дальномеры лазерные, Leica DISTO D810 touch Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
56482-14 14.12.2024 |
Тахеометры электронные, Leica MS50, Leica TS50 I, Leica TM50 1", Leica TM50 0,5", Leica TM50 I 1", Leica TM50 I 0,5" Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
56782-14 06.03.2019 |
Системы мобильного сканирования, Pegasus:One Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57144-14 20.02.2024 |
Аппаратура геодезическая спутниковая, Leica iCG81, Leica iCG82 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57853-14 13.05.2024 |
Нивелиры электронные, Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
57866-14 13.05.2029 |
Дальномеры лазерные, Leica DISTO D110 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58249-14 20.08.2019 |
Сканеры лазерные, Leica HDS 8810 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58419-14 13.05.2029 |
Нивелиры лазерные ротационные, Leica Rugby серий 600, 800 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58667-14 29.09.2019 |
Аппаратура геодезическая спутниковая, Leica GMX901plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58964-14 10.11.2019 |
Тахеометры электронные, Leica iCR61, Leica iCR62, Leica iCR65 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58965-14 10.11.2019 |
Тахеометры электронные, Leica iCB62, Leica iCB65, Leica iCB69 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60792-15 12.03.2025 |
Дальномеры лазерные, Leica DISTO D410, Leica DISTO S910 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61947-15 23.10.2025 |
Аппаратура геодезическая спутниковая, Leica GS10, Leica GS15 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61949-15 23.10.2025 |
Сканеры лазерные, Leica ScanStation P30, Leica ScanStation P40 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61950-15 23.10.2025 |
Тахеометры электронные, Leica TS16, Leica MS60, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64203-16 16.06.2021 |
Аппаратура геодезическая спутниковая, Leica Zeno 20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64256-16 16.06.2021 |
Тахеометры электронные, Leica TS11 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64403-16 28.06.2026 |
Нивелиры с компенсатором, Leica NA300, Leica NA500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65933-16 14.12.2021 |
Тахеометры электронные, Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66125-16 21.12.2026 |
Нивелиры электронные, Leica LS10 0,3, Leica LS15 0,2, Leica LS15 0,3 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66436-17 19.01.2027 |
Аппаратура геодезическая спутниковая, Leica GR30, Leica GR50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66440-17 19.01.2022 |
Системы мобильного сканирования, Leica Pegasus:Two Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66713-17 27.02.2027 |
Аппаратура геодезическая спутниковая, Leica GS16 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70922-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica GS18 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70923-18 23.04.2024 |
Тахеометры электронные, Leica TS15 G Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71358-18 01.06.2024 |
Сканеры лазерные, Leica BLK360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71533-18 15.06.2029 |
Нивелиры с компенсатором, Leica NA730 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74358-19 18.03.2029 |
Сканеры лазерные, Leica RTC360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74357-19 18.03.2029 |
Дальномеры лазерные, Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74257-19 01.03.2024 |
Аппаратура геодезическая спутниковая, Leica GS07 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74831-19 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica iCG70 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74762-19 17.04.2029 |
Тахеометры электронные, Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74669-19 05.04.2029 |
Сканеры лазерные, Leica ScanStation P50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76008-19 12.09.2024 |
Сканеры лазерные, Leica Pegasus: Backpack Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
80995-21 |
Тахеометр электронный, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Тахеометр электронный (Leica TS60 I)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 10 | 2 | 1 | 9 | 0 | 10 | 1 | 9 | |
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Тахеометр электронный (Leica TS60 I)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) «Leica Captivate» предназначено для обеспечения взаимодействия узлов тахеометра, сохранения и экспорта измеренных величин и импорта исходных данных. ПО «Leica Infinity», устанавливаемое на персональный компьютер (далее - ПК), предназначено для визуализации полученных данных, импорта и экспорта данных, а также обработки данных съёмки. Средства для программирования или изменения метрологически значимых функций отсутствуют. Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Leica Captivate MS/TS fw |
Leica Infinity |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.20 |
не ниже 1.3.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
03BA5C3 |
FF004A2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствует.Нормативные и технические документы
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометр выполнен в виде моноблока. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. У тахеометра на передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Тахеометр может быть использован при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

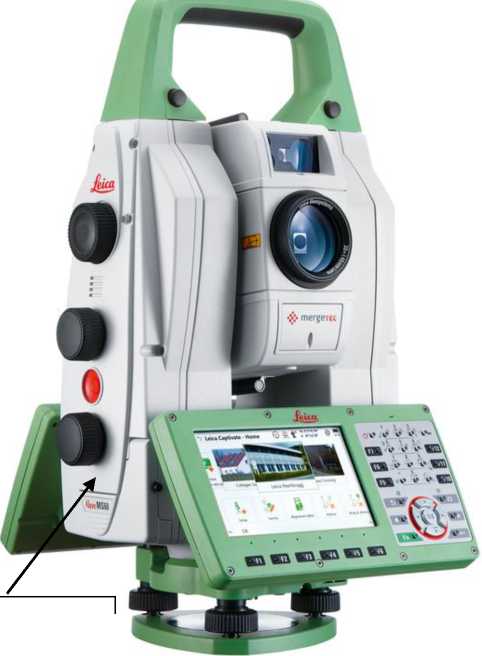

Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид тахеометра с указанием места нанесения знака утверждения типа
Таблица 4 - Комплектность тахеометра
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
Leica TS60 I |
1 шт. |
|
Стилус для сенсорного экрана |
3 шт. | |
|
Набор инструментов для юстировки |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Защитный чехол от осадков |
1 шт. | |
|
Защитная бленда на объектив |
1 шт. | |
|
Трегер |
1 шт. | |
|
Аккумулятор |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель передачи данных mini-USB |
1 шт. | |
|
Карта памяти SD |
1 шт. | |
|
Диагональная насадка на окуляр |
1 шт. | |
|
Противовес на объектив для использования окулярной насадки |
1 шт. | |
|
Программное обеспечение Leica Infinity 1) |
1 шт. | |
|
Тахеометр электронный Leica TS60 I. Руководство по эксплуатации |
1 экз. | |
|
Тахеометр электронный Leica TS60 I. Паспорт |
1 экз. | |
|
Тахеометр электронный Leica TS60 I. Методика поверки |
651-20-051 МП |
1 экз. |
|
1) По заказу потребителя | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов, градус 1) горизонтальных вертикальных |
от 0 до 360 от -50 до +90 |
|
Диапазон измерений расстояний, м стандартная призма пленочный отражатель без отражателя |
от 1,5 до 3500 от 1,5 до 250 2) от 1,5 до 1200 3) |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,9997), секунда |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм стандартная призма пленочный отражатель без отражателя для расстояний менее 500 м для расстояний от 500 м и более |
±(0,2+0,540'6 -L)4) ±(1+1,0-10’6 -l) ±(2+240’6Ъ) ±(4+240'6 -L) |
|
Пределы допускаемой абсолютной погрешности лазерного центрира, мм |
±1,5 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Диаметр входного зрачка, мм, не менее |
40 |
|
Угловое поле зрения зрительной трубы, не менее |
1°30' |
|
Наименьшее расстояние визирования, м, не менее |
1,7 |
|
Диапазон компенсации компенсатора, минута |
±4 |
|
Цена деления круглого установочного уровня, минута /2 мм |
6 |
|
Дискретность отсчитывания измерений углов, секунда |
0,1 |
|
расстояний, мм |
0,1 |
|
Напряжение питания постоянного тока, В: внутренний аккумулятор |
14,8 |
|
внешний источник питания |
13,0 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, мм, не более длина |
250 |
|
высота |
405 |
|
ширина |
250 |
|
Масса без аккумулятора, кг, не более |
8,15 |
